Amplificadores Operacionais III – Circuitos comparadores

Em muitas situações práticas existe a necessidade de comparar dois sinais, sendo um proveniente de um
transdutor e outro estipulado pelo projetista.

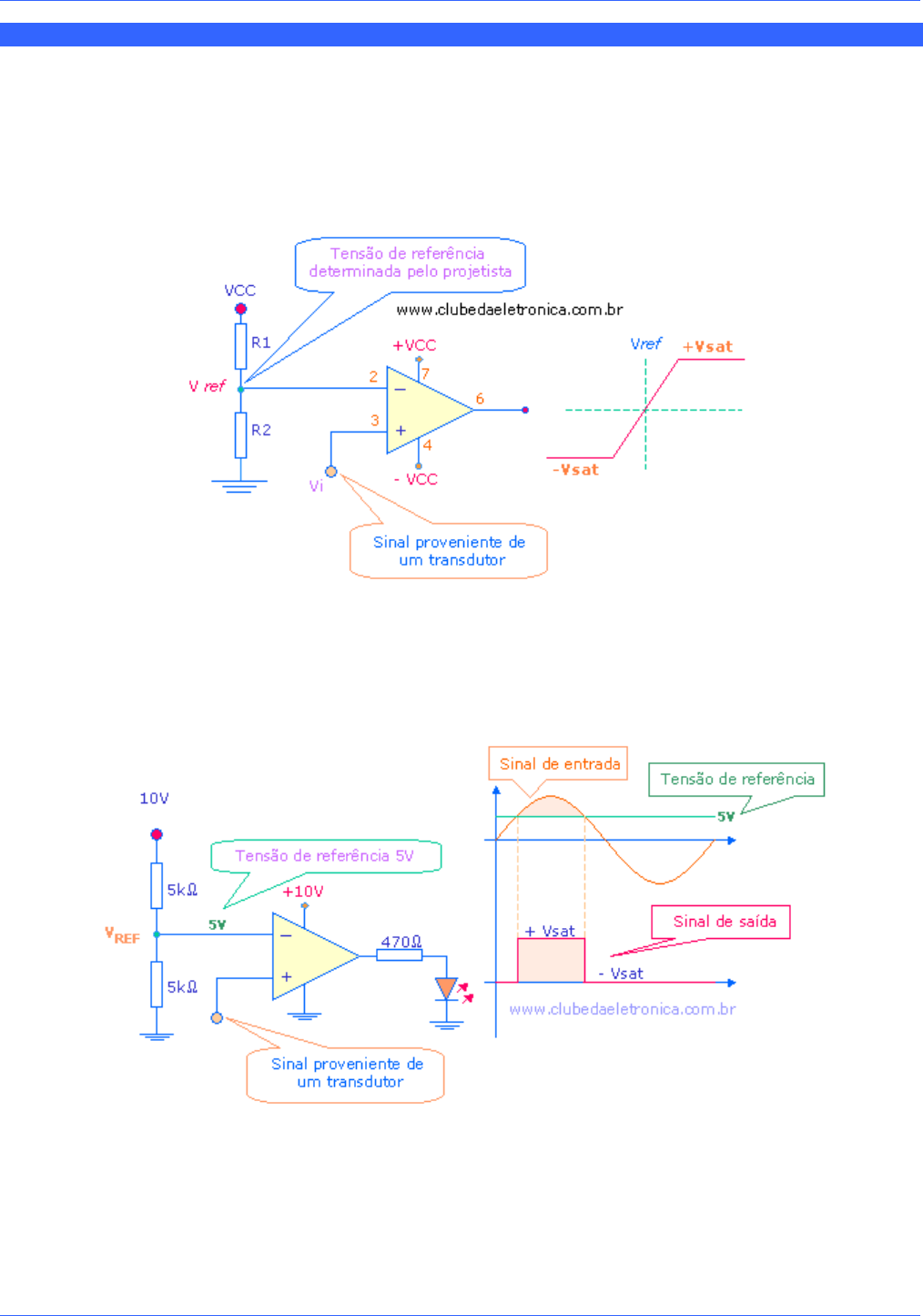

O circuito comparador simples – Não inversor

Esse é um circuito comparador simples, onde o sinal é aplicado à entrada não inversora e a referência,
determinada pelo projetista, é aplicada à entrada inversora do AOP.


O funcionamento deste circuito é bastante simples. Enquanto o sinal de entrada for menor que a referência, a
saída estará em saturada em −VSAT, se o sinal de entrada for maior que a referência, a saída será saturada em
+VSAT.

Exemplo de aplicação:
Um transdutor converte uma grandeza física em um sinal elétrico, este é amplificado produzindo um sinal de 0 a
10V, que e aplicado à entrada não inversora do Amp-OP.

Enquanto que, o sinal de entrada estiver abaixo da tensão de referência a saída será -VSAT , para o exemplo
zero, no momento que o sinal de entrada atingir a tensão de referência à saída comutará de −VSAT para +VSAT ,
no exemplo 10V, que acionará o LED.

O circuito comparador simples – Inversor

Se o projetista desejar que a saída inicie em nível alto (ON) e desligue (OFF) quando uma referencia for
atingida, basta aplicar a referência na entrada não inversora.
Clube da Eletrônica Eletrônica Geral

Clodoaldo Silva – Circuitos comparadores – Revisão: 01Nov2006.

2


Circuitos integrados dedicados à comparação

A necessidade de comparação de sinais, principalmente no campo de instrumentação, levaram fabricantes de
semicondutores a produzirem circuitos integrados dedicados à comparação, entre os quais se destacam as
famílias LM 339 e LM 311.

O comparador LM339 e família.
É um circuito integrado de alta versatilidade e uso, consiste em quatro comparadores de precisão
independentes, permite a interface com TTL e CMOS. Pode-se encontrar também uma versão simples, com um
comparador (LM331) e uma versão dupla com dois comparadores (LM393).

O circuito integrado:
O LM 339 é projetado para operar com uma única fonte de alimentação, em uma ampla faixa de tensões.


Arquitetura básica:

Sua saída é um transistor N
com coletor aberto, portant
necessário um resistor
elevação “pull – up”.

Se o projetista desejar o G
o resistor não é necessário.


Clube da Eletrônica Eletrônica Geral

Clodoaldo Silva – Circuitos comparadores – Revisão: 01Nov2006.

3
Interface com circuitos lógicos
O LM339 possui saída compatível com sistemas lógicos TTL, DTL, ECL, MOS e CMOS.

Comparador com janela

Também conhecido como detector de faixa, o comparador com janela apresentar um nível alto de tensão de
saída, sempre que a tensão de entrada estiver compreendida em uma faixa de referência imposta pelo
projetista.

Calculando as referências
VREF 1 = 10kΩ ÷ (10kΩ + 2kΩ). 12V = 2V
VREF 2 = 2kΩ ÷ (2kΩ + 10kΩ). 12V = 10V

A saída do circuito somente será alta (ON) se, o sinal de entrada estiver compreendido entre as referências, no
caso entre 2V e 10V. Para valores abaixo de 2V e acima de 10V, a saída será baixa (OFF).

O comparador LM311
Se o projetista desejar mais velocidade de comutação, o comparador recomendado é o LM311 (da ordem de
200ns), também permite interface com circuitos lógicos.

O circuito integrado:
São projetados para operar com fonte simétrica, tipicamente ±15V ou assimétrica 5V, para interface com
sistemas lógicos.


Características básicas:
Assim como o LM 339, o LM311 tem sua saída “open collector”, necessitando de um resistor “pull -up” para
elevar a saída. Este integrado pode acionar saídas como lâmpadas ou relês, comutando tensões de até
50V/50mA.
Clube da Eletrônica Eletrônica Geral

Clodoaldo Silva – Circuitos comparadores – Revisão: 01Nov2006.

4

Outra característica importante é o “strobe”, que permite habilitar ou não a saída do comparador.

Aplicações em circuitos de instrumentação

Ter o controle sobre variáveis de processo como, pressão, nível, temperatura etc, é de extrema importância para
a industria e, os amplificadores operacionais, configurados como comparadores têm um papel importante neste
processo.

Medição e controle de temperatura
O sensor LM35 é um sensor de precisão, fabricado pela National Semicondutores. Seu funcionamento é
bastante simples, quando alimentado, ele apresenta uma saída de tensão linear de 10mV para cada grau
Celsius de temperatura.

Descrição de funcionamento:
O circuito acima é composto de quatro partes, sendo:
 Um sensor de temperatura 10mV /1ºC.
 Um amplificador não inversor de ganho 10.
 Um circuito comparador, com referência preestabelecida em 4V.
 Uma etapa de potência, composta por uma chave eletrônica.

Seu funcionamento é bastante simples, quando a temperatura atingir 40ºC a saída do sensor será de 400mV,
que amplificada 10 vezes, chega a 4V na entrada do comparador, atingindo assim, a referencia e a saída do
comparador comuta de −VSAT para +VSAT . A chave eletrônica poderá ligar ou desligar um outro dispositivo.

Temperatura Saída do sensor Saída do amplificador Estado de saída
 10ºC → 100mV → 1V → OFF
 20ºC → 200mV → 2V → OFF
 30ºC → 300mV → 3V → OFF
 40ºC → 400mV → 4V → ON
 50ºC → 500mV → 5V → ON
 60ºC → 600mV → 6V → ON
 70ºC → 700mV → 7V → ON
 80ºC → 800mV → 8V → ON
Clube da Eletrônica Eletrônica Geral

Clodoaldo Silva – Circuitos comparadores – Revisão: 01Nov2006.

5
Mais sobre temperatura - Termistores

Os termistores são resistores não lineares, que alte
suas características da resistência com temperatura.

Tipos de termistores :

PTC: (Coeficiente positivo da temperatura), a resistê
aumentará com o aumento da temperatura .

NTC: (Coeficiente negativo da temperatura), a resistê
diminuirá com o aumento da temperatura .
Ao lado a curva característica do NTC.



O circuito de controle
O circuito abaixo apresenta o LM393, (versão dual do LM339). O funcionamento do circuito é bastante simples,
se a temperatura chegar a um determinado valor a chave eletrônica deverá ligar ou desligar algo.

Dimensionando ou resistores

Fazendo R2 = 2kΩ, teremos a 25ºC um sinal no term
(+) não inversor de :

Vi@25ºC = [1kΩ÷(1kΩ+2kΩ)].12V
Vi@25ºC = 8V

Vi@50ºC = [0,8kΩ ÷ (0,8kΩ + 2kΩ)].12V
Vi @ 50ºC = 8,57V

Para que a saída comute de nível baixo para alto
50ºC devemos ter uma tensão de referência de 8,57
Fazendo R1 = 10kΩ teremos :

10kΩ = 3,43 V
P = 8,57 V

P = (10000Ω.8,57V) ÷ 3,43 V
P = 24.985,42Ω

O diodo protege o transistor contra transientes, no momento do desligamento do relé.

Para saturar deve-se fazer a corrente de base 10 x menor que a corrente drenada pelo relé, no caso 40mA,
portanto 4mA é o suficiente. Logo,
R3 = (12 V – 0,7V) ÷ 4mA
R3 = 2825Ω (comercial 2,8kΩ)

Clube da Eletrônica Eletrônica Geral

Clodoaldo Silva – Circuitos comparadores – Revisão: 01Nov2006.

6
Medição e controle de nível
Os comparadores podem ser usados em uma infinidade de aplicações. Uma outra aplicação bastante simples,
na verdade artesanal, é um controle de nível de um tanque.

Descrição de funcionamento: O potenciômetro deve ser ajustado de maneira que, quando o nível do líquido subir
a tensão na entrada não inversora deverá diminuir. Assim, quando a tensão cair abaixo da referência à saída do
LM é levada para nível baixo e o relé desliga a entrada do líquido. Melhorias poderão ser feitas depende da
criatividade.

Detectores de presença
O circuito comparador nos dá uma infinidade de idéias, de baixo custo. Uma delas é um detector de presença,
que pode ser construído facilmente com um LDR (Resistor Dependente de Luz), que possui baixa resistência
quando iluminado e alta resistência quando na sombra.


Descrição de funcionamento: Enquanto a luz do laser estiver iluminando o LDR,sua resistência será baixa e a
tensão no pino 5 será inferior a tensão de referência e a saída baixa. Quando o feixe de luz for interrompido a
resistência no LDR será muito alta e a tensão no pino 5 ultrapassa a tensão de referência, e a saída será alta
acionando a sirene.
