Lógica Ladder para partida estrela-triângulo manual

Prévia do material em texto

ACQA
Aluno: Adrian Henrique Moreira Santana
RA: 1132602

Desenvolva uma lógica em Ladder para um acionamento de um motor de 6 pontas através da partida
estrela-triângulo manual. Realize os intertravamentos necessário para garantir a segurança dos
equipamentos e dos operadores.
Dados:
K1: Contator para ligar o motor
K2: Contator para o fechamento em triângulo
K3: Contator para o fechamento em estrela
B1: Botão de pulso para ligar o motor (NA)
B2: Botão de pulso: transição (Y-∆) (NA)
B3: Botão de pulso para desligar o motor (NF)
B4: Botoeira de emergência (NF)
Q1: Disjuntor-Motor (estado do térmico) (NF)
M1, M2, M3 e M4: Bits de memória auxiliar

Obs: assim que a transição do fechamento (Y-∆) for realizada, o comando dado pelo botão B2 perde seu efeito
ACQA
Aluno: Adrian Henrique Moreira Santana
RA: 1132602

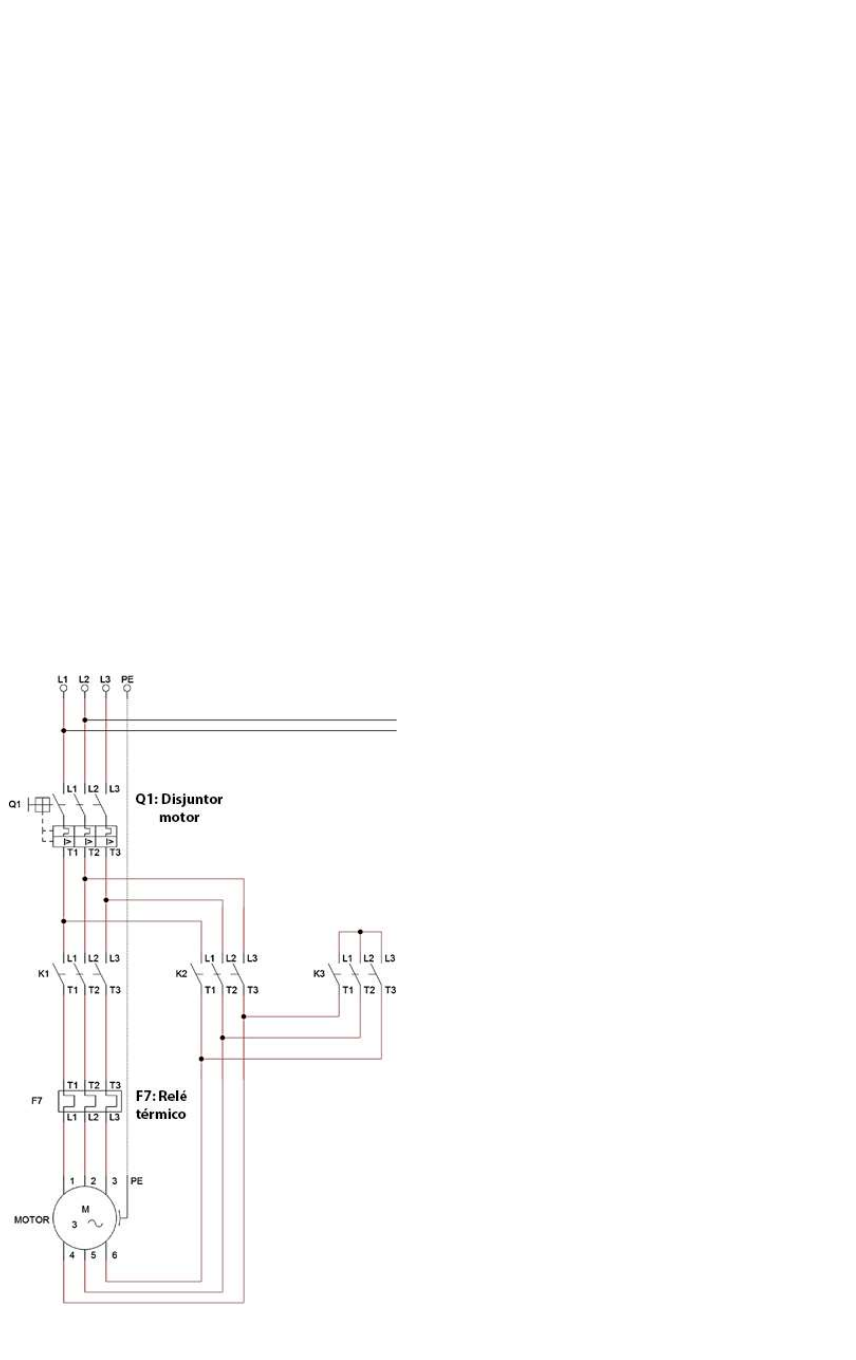

Segue o diagrama ladder junto do diagrama de potência que faz a partida estrela-triangulo como
requisitados na questão.
