Lista de Exercícios 1 - Introdução Página 1 de 2

 Escola SENAI “Prof. Dr. Euryclides de Jesus Zerbini” Impressão 20/11/2022

CURSO INSTRUMENTAÇÃO APLICADA
COMPONENTE INTRODUÇÃO A INSTRUMENTAÇÃO
ALUNO

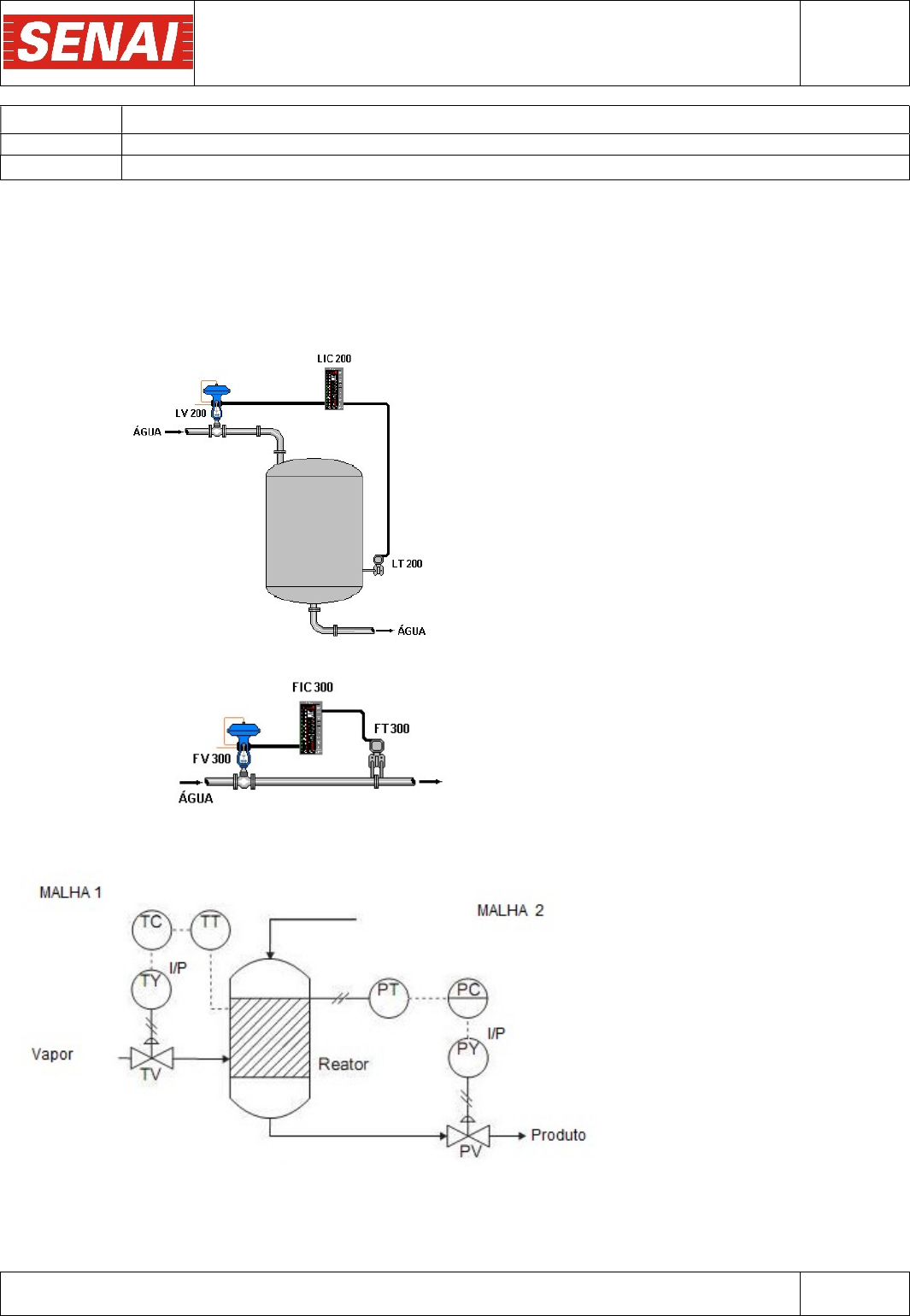

1) Nos processos mostrados nas figuras a seguir, identifique:

a) Quais instrumentos compõem a malha de controle;
b) a variável controlada;
c) a variável manipulada.

1.1

1.2
1.3






Lista de Exercícios 1 - Introdução Página 2 de 2

 Escola SENAI “Prof. Dr. Euryclides de Jesus Zerbini” Impressão 20/11/2022


2) Quais as 4 funções básicas de um sistema de controle?



3) Associe os três elementos básicos de um sistema de controle automático com os instrumentos.

a) Unidade de controle ( ) Válvula de controle
b) Elemento final de controle ( ) Transmissor
c) Unidade de medição ( ) Controlador

4) Complete as sentenças apresentadas a seguir, optando por uma das alternativas descritas entre
parênteses.

a) Em sistemas de malha _______________, o controle de processo pode ser efetuado e compensado se
houver desvio do valor desejado. (aberta/fechada)

b) Na malha _____________, a informação sobre a variável controlada não é utilizada para ajustar
qualquer entrada do sistema para compensar variações nas variáveis do processo. (aberta/fechada)

c) O sistema de _________________ compara a variável ________________ com um valor pré-
determinado (chamado SET POINT), verifica a diferença entre ambos, e age de maneira a diminuir ao
máximo essa diferença. (medição/controle; de controle/de processo).

d) Agente de controle é a energia ou material utilizado para modificar o estado da variável _____________
(controlada/manipulada).


5) Classifique os instrumentos de acordo com suas TAGs.

a) LSL 101 ____________________________________________________________

b) LAL 101 ____________________________________________________________

c) LI 101 ______________________________________________________________

d) TT 101 _____________________________________________________________

e) TIC 101 ____________________________________________________________

f) TV 101 _____________________________________________________________


6) Considerando um instrumento com faixa nominal de 30 a 120 ºC com uma classe de exatidão de 0,5%
do alcance (SPAN) do instrumento, calcule qual será a variação do valor quando a indicação for 100 ºC.

7) Considerando que a faixa de trabalho de um transmissor de temperatura seja de 10 a 110°C e que esse
transmissor gere um sinal proporcional de 4 a 20mA, qual seria a saída em mA quando a temperatura for
55°C.
