Mapa Mental - CLPs Industriais

Prévia do material em texto

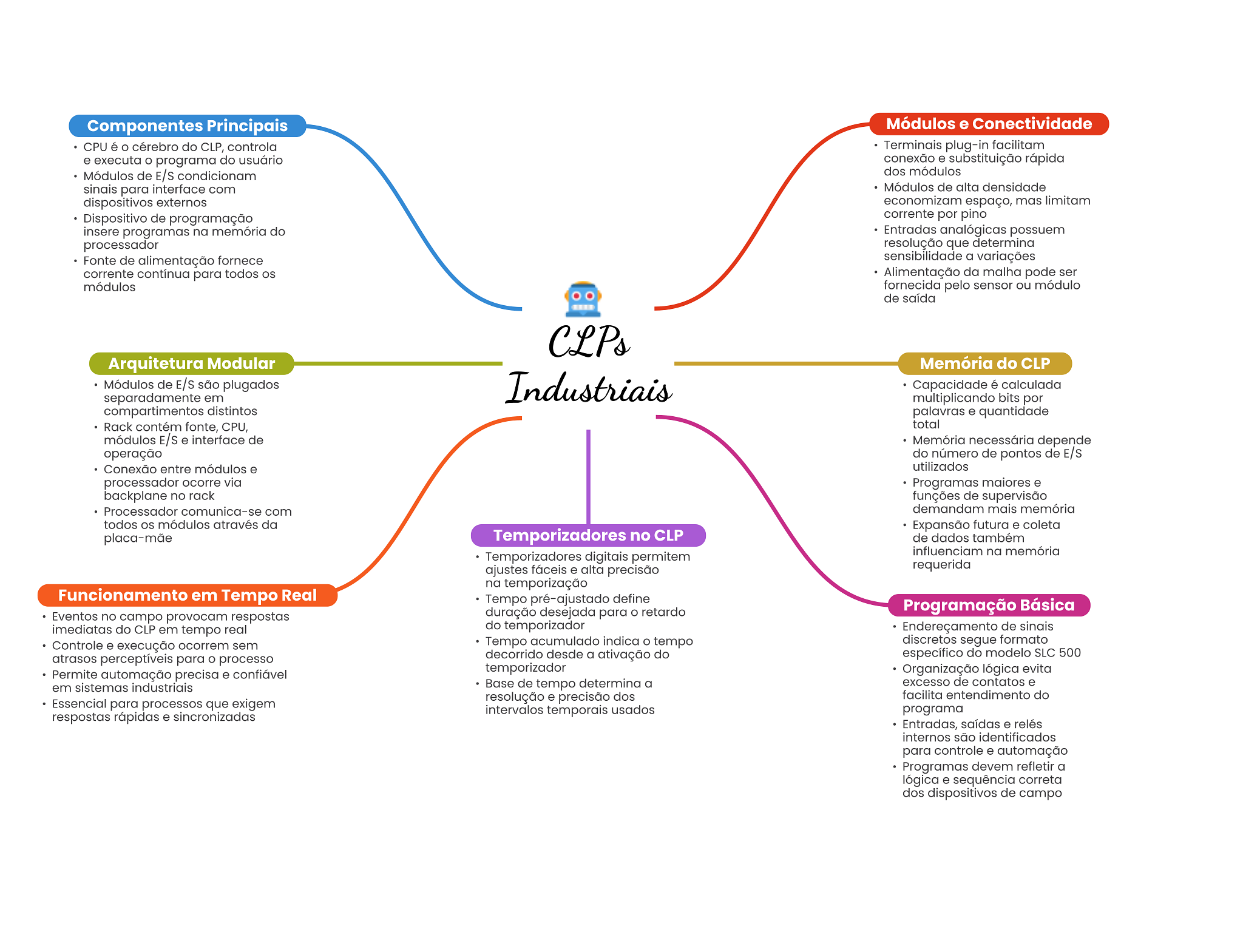

Componentes Principais Módulos e Conectividade CPU é cérebro do CLP, controla Terminais plug-in facilitam e executa programa do usuário conexão e substituição rápida Módulos de E/S condicionam dos módulos sinais para interface com Módulos de alta densidade dispositivos externos economizam espaço, mas limitam Dispositivo de programação corrente por pino insere programas na memória do Entradas analógicas possuem processador resolução que determina Fonte de alimentação fornece sensibilidade a variações corrente contínua para todos Alimentação da malha pode ser módulos fornecida pelo sensor ou módulo de saída CLPs Arquitetura Modular Memória do CLP Módulos de E/S são plugados Industriais Capacidade é calculada separadamente em multiplicando bits por compartimentos distintos palavras e quantidade Rack contém fonte, CPU, total módulos E/S e interface de Memória necessária depende operação do número de pontos de E/S Conexão entre módulos e utilizados processador ocorre via Programas maiores e backplane no rack funções de supervisão Processador comunica-se com demandam mais memória todos módulos através da Expansão futura e coleta placa-mãe Temporizadores no CLP de dados também Temporizadores digitais permitem influenciam na memória ajustes fáceis e alta precisão requerida na temporização Funcionamento em Tempo Real Tempo pré-ajustado define Eventos no campo provocam respostas duração desejada para O retardo Programação Básica imediatas do CLP em tempo real do temporizador Endereçamento de sinais Controle e execução ocorrem sem Tempo acumulado indica O tempo discretos segue formato atrasos perceptíveis para processo decorrido desde a ativação do específico do modelo SLC 500 Permite automação precisa e confiável temporizador Organização lógica evita em sistemas industriais Base de tempo determina a excesso de contatos e Essencial para processos que exigem resolução e precisão dos facilita entendimento do respostas rápidas e sincronizadas intervalos temporais usados programa Entradas, saídas e relés internos são identificados para controle e automação Programas devem refletir a lógica e sequência correta dos dispositivos de campo
