NOME: JEFERSON ROCHA LIMA RA: FO3ICI3 TURMA: EM8P13
NOME: VINICIUS GONÇALVES MACHADO RA:D8969J4 TURMA:EM9P13

COMPLEMENTOS DE PROCESSOS DE FABRICAÇÃO
Avaliação para NP1

Processo de grafagem em chapa

•CONCEITO:
A grafagem em chapa é um processo pelo qual a borda externa de uma chapa metálica é
dobrada em torno de uma borda interna. A grafagem robotizada é um processo relativamente
novo que combina produtividade, qualidade e baixo investimento.

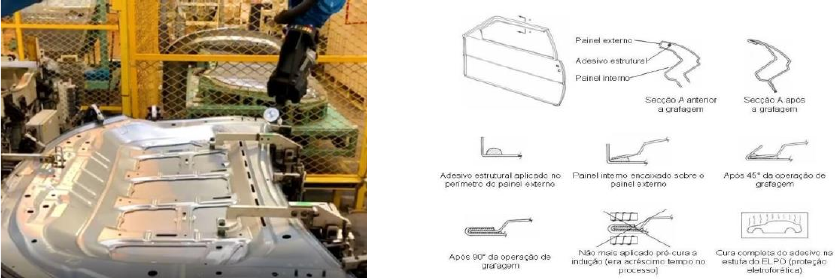

Imagens 1 e 2: Processos de grafagem em chapas.

•APLICAÇÃO:
O processo de grafagem é largamente utilizado na fabricação de
automóveis, cujo objetivo é unir, por meio de conformação mecânica, a parte na qual
os painéis de chapa metálicos são posicionados na face externa com os painéis de
chapa metálica, que são posicionados na face interna, como se observa em portas
de veículos, capôs e tampa do porta-malas.

•VANTAGENS:
-Unir matérias difíceis de soldar e materiais dissimilares.
-Não emite fumaça, geração de calor, baixa emissão de calor, baixo consumo de energia.
-Mínimo de distorção geométrica.

Processo de clinching em chapa

•CONCEITO:
O processo de clinching em chapa consiste em unir chapas por meio da deformação plástica
local sem uso de nenhum elemento adicional de união, apenas por meio da ação de um
punção que deforma as placas contra uma matriz provocando o entrosamento entre elas.

Imagem 3: Processo de clinching em chapa.

•APLICAÇÃO:
O processo de clinching em chapa é muito usado na indústria metal mecânica em geral, é
muito comum a necessidade de unir componentes feitos de chapas metálicas. O setor
automotivo, por exemplo, tem a necessidade de unir componentes feitos de chapas para
montar a Carroceria de veículos. O setor aeronáutico tem a necessidade de unir chapas,
principalmente de alumínio, na montagem das aeronaves. Na linha branca, há necessidade de
unir chapas de aço de baixo carbono que compõe eletrodomésticos dos mais variados, além de
outros setores como de estruturas metálicas, embalagens e outros diversos.

•VANTAGENS:
O clinching em chapas tem como vantagens não requerer nenhum elemento de união
adicional( tais como rebites e parafusos)e não produzir gases nocivos na etapa de obtenção da
junta.

Processo de solda por difusão

•CONCEITO:
A soldagem por difusão é um processo que liga materiais por meio de aplicação simultânea de
pressão e calor. Quando ocorre deformação plástica por ação de calor, as camadas de átomos
que compõem a estrutura cristalina do metal vibram e se movimentam em várias direções,
ocupando lugares diferentes nos planos cristalinos; a essa movimentação dá-se o nome de
difusão. Uma temperatura definida é aplicada na região de soldagem ou em toda a peça,
durante certo tempo, resultando em uma deformação plástica localizada. O contato entre as
superfícies provoca difusão dos átomos, que se movimentam pelo interior das superfícies,
promovendo a ligação perfeita das partes.

Imagem 4: Processo de solda por difusão.

•APLICAÇÃO:
 A soldagem por difusão é aplicada preferencialmente nas situações em que a união por
processos de soldagem convencionais, notadamente os processos por fusão a arco elétrico,
não é possível. Como exemplos, podem-se destacar a soldagem de secções transversais com
revestimentos anticorrosivos e a união de materiais diferentes e metalurgicamente
incompatíveis, como o aço e o alumínio. A soldagem por difusão confere alta qualidade à
junta, podendo alcançar valores de resistência mecânica semelhantes aos do material de base.

•VANTAGENS:
- Não modificar o estado do material.
- Montagens de grandes superfícies.
- Menores deformações quando comparados a solda por fusão.
- Montagens complexas, próximo ao estágio final.
- Juntas múltiplas em uma só operação.
- União de metais e materiais considerados não soldáveis ou de difícil Soldabilidade por fusão (
cerâmicas, ligas refratárias).
- União de metais dissimilares sob o aspecto metalúrgico ( Aços austeníticos com liga de
alumínio ).
- O custo do investimento inicial e a não aplicação para produção em grande escala São
fatores importantes quanto a limitações.

Processo de ruptura por fluência

CONCEITO:

O fenômeno da fluência, por ser um fenômeno termicamente ativado, pode ser definido como
um processo dependente do tempo pelos quais metais e ligas tendem a sofrer deformação
plástica progressiva, lenta e gradual quando submetidos a ação prolongada de tensão
constante e temperatura. Esse fenômeno ocorre como resultado, principalmente, do
movimento termicamente ativado de discordâncias, escorregamento de contornos de grãos e
transporte de átomos por difusão. Uma vez que a difusão dos átomos cresce
exponencialmente com a temperatura, tem-se que os processos controlados por difusão
exerçam um efeito significativo sobre as propriedades mecânicas a altas temperaturas dos
materiais metálicos.

Imagem 4 : Processo de ruptura por fluência.

•APLICAÇÃO:
A seleção e o emprego de materiais para serviços sob tensão e temperaturas elevadas
Envolvem diversos problemas e, portanto o estudo dos mecanismos de deformação Plástica
por fluência se torna extremamente desejável. Os aços ferríticos vêm sendo Extensivamente
usados na indústria, em componentes críticos de plantas Petroquímicas e de geração de
energia devido principalmente à sua elevada resistência à fluência.

•VANTAGENS:
-Turbinas a vapor e aeronáutica.
-Vasos de pressão em sistemas geradores de energia.
- Outros exemplos: filamento de lâmpadas, o relaxamento dos Aros das armações oculares e
deformação em tubos de Plástico.
