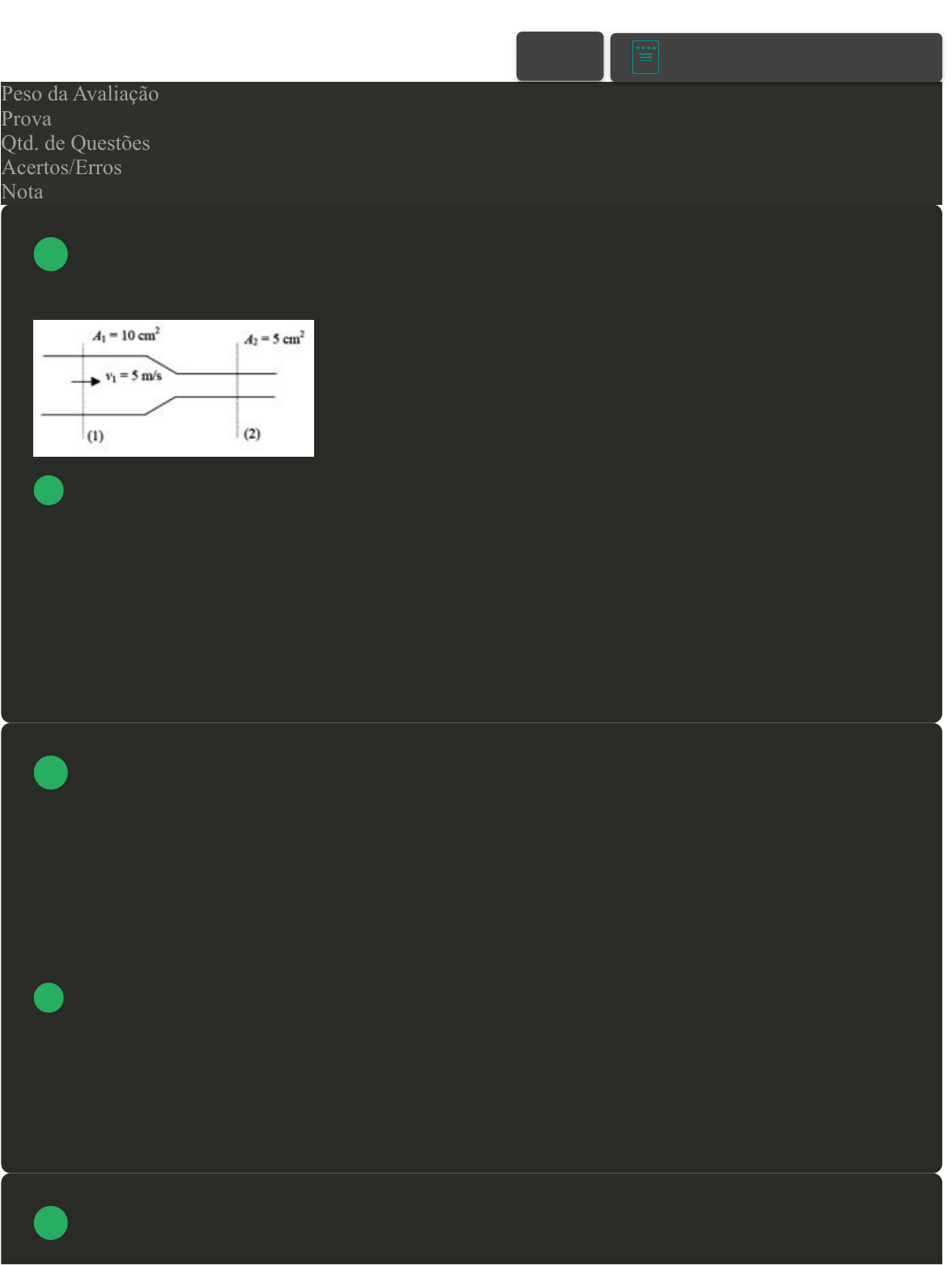

Na tubulação convergente da figura a seguir, calcule a velocidade na seção 2, sabendo que o fluido
é incompressível.
Assinale a alternativa CORRETA que apresenta o resultado:
A 10 m/s.
B 14 m/s.
C 12 m/s.
D 13 m/s.
Não existem valores precisos de números de Reynolds que definem os regimes de escoamento. A
transição de um regime de escoamento laminar para turbulento vai do grau de perturbação do
escoamento por rugosidade da parede do tubo, vibrações da tubulação e flutuações no escoamento a
montante.
Assinale a alternativa CORRETA que apresenta a classificação de um regime laminar:
A Re maior que 4000.
B Re menor que 2300.
C Re maior que 5000.
D Re maior que 2800.
A equação de Bernoulli pode ser aplicada para descrever o balanço de energias mecânicas em
um escoamento de fluido em regime permanente. A partir de um somatório da energia potencial,
 VOLTAR
A+ Alterar modo de visualização
1
2
3
energia cinética e energia de fluxo de um fluido é possível determinar a sua carga hidráulica de
escoamento. Com base no balanço de energia mecânica aplicado ao escoamento em regime
permanente de um fluido e nas formas de apresentação da equação de Bernoulli, faça uma análise
dimensional das equações apresentadas e associe os itens, utilizando o código a seguir:
I- Esta forma da equação de Bernoulli apresenta os termos de energia mecânica na unidade de
pressão, por exemplo, "Pascal".
II- Esta forma da equação de Bernoulli apresenta os termos de energia mecânica na unidade de
comprimento, por exemplo, "metro".
III- Esta forma da equação de Bernoulli apresenta os termos de energia mecânica na unidade de
energia por massa, por exemplo, "J/kg".
Assinale a alternativa CORRETA:
A III - I - II.
B I - II - III.
C II - I - III.
D II - III - I.
É uma região do espaço selecionada, onde há escoamento de massa. Nesse sistema, massa e energia
podem cruzar a fronteira.
Essa definição se refere a quê?
A Fronteira.
B Massa de controle.
C Volume de controle.
D Vizinhança.
4
[Laboratório Virtual – Experimento de Reynolds] Na prática experimental do laboratório virtual
desta disciplina, você conheceu o Experimento de Reynolds, executado para observação e
caracterização dos regimes de escoamento de um fluido com base nas forças inerciais e forças
viscosas atuantes.
Com base no sumário teórico, roteiro da prática e na condução do experimento no laboratório
virtual, qual foi a dependência principal observada pelo engenheiro Osborne Reynolds nos seus
experimentos envolvendo escoamento de um fluido em uma tubulação, em torno de 1880?
A Reynolds observou a relação e dependência entre as forças inerciais e forças viscosas do fluido
no escoamento dentro da tubulação.
B Reynolds observou a relação e dependência entre as forças centrípetas e forças viscosas do
fluido no escoamento dentro da tubulação.
C Reynolds observou a relação e dependência entre as forças centrípetas e a força gravitacional
do fluido no escoamento dentro da tubulação.
D Reynolds observou a relação e dependência entre as forças inerciais e a força de velocidade do
fluido no escoamento dentro da tubulação.
O diagrama de Moody é um dos diagramas mais utilizados na Engenharia. Ele apresenta o
fator de atrito de Darcy para o escoamento em um tubo como uma função do número de Reynolds e
de rugosidade relativa em um amplo intervalo. Com base neste conceito, avalie as asserções a seguir
e a relação proposta entre elas:
I- Para um tubo com diâmetro constante, a rugosidade relativa é um parâmetro constante e não se
altera ao longo do tempo devido ao uso da tubulação.
PORQUE
II- A rugosidade das tubulações disponíveis comercialmente não é uniforme e aumenta devido ao
depósito de materiais sólidos dissolvidos na superfície interna dos tubos.
Assinale a alternativa CORRETA:
A A asserção I é uma proposição falsa e a asserção II é uma proposição verdadeira.
B A asserção I é uma proposição verdadeira e a asserção II é uma proposição falsa.
C As asserções I e II são proposições falsas e a asserção II não é uma justificativa correta da
asserção I.
D As asserções I e II são proposições verdadeiras e a asserção II é uma justificativa correta da
asserção I.
Uma tubulação de aço para condução de água (peso específico igual a 9790N/m³) é constituída
por um trecho totalmente horizontal, sem acessórios, de comprimento igual a 2300 m e diâmetro
interno de 200 mm. A vazão do escoamento é de 2,33 m³/min. O fator de atrito de Darcy da
5
6
7
tubulação pode ser considerado fD = 0,021. Adote g=9,81 m/s². Calcule a perda de carga total
aproximada, em "metros", pela tubulação e utilize a equação de Bernoulli para determinar a queda
de pressão aproximada (P1-P2) ao longo do comprimento desta tubulação e , em seguida, assinale a
alternativa CORRETA:
A Perda de carga = 0,0658 m. P1-P2= 644,182Pa.
B Perda de carga = 5,18 m. P1-P2= 834891,2Pa.
C Perda de carga = 18,8 m. P1-P2= 184052Pa.
D Perda de carga = 2,41 m. P1-P2= 4013,9Pa.
Dois reservatórios cúbicos de 10 m e 5 m de aresta são enchidos por água proveniente de uma
mesma tubulação em 500 s e 100 s, respectivamente.
Determine a velocidade da água na tubulação, sabendo que o seu diâmetro é 1,0 m, e assinale a
alternativa CORRETA:
A 5,43 m/s.
B 5,23 m/s.
C 4,47 m/s.
D 4,13 m/s.
[Laboratório Virtual – Experimento de Reynolds] Na prática experimental do laboratório virtual
desta disciplina, você conheceu o Experimento de Reynolds, executado para observação e
caracterização dos regimes de escoamento de um fluido com base nas forças inerciais e forças
viscosas atuantes.
Com base no sumário teórico, roteiro da prática e na condução do experimento no laboratório
virtual, quais são os tipos de regime de escoamento que podem ser observados no fluxo de um
líquido dentro de uma tubulação neste experimento?
A Escoamento contínuo, escoamento permanente e escoamento variado.
8
9
B Escoamento acelerado, escoamento de transição e escoamento estacionário.
C Escoamento variado, escoamento acelerado e escoamento estático.
D Escoamento laminar, escoamento de transição e escoamento turbulento.
Na tubulação convergente da figura a seguir, calcule a vazão em volume em 2, sabendo que o fluido
é incompressível.
Assinale a alternativa CORRETA que apresenta o resultado:
A 5 l/s.
B 6 l/s.
C 3 l/s.
D 12 l/s.
10
