Procedimentos RNAV

Os procedimentos de saída, chegada e aproximação RNAV possuem certas
características que exigem treinamento específico dos pilotos e restrições em
alguns casos. Abordaremos neste item cada um dos tipos de procedimentos e
as várias categorias dos procedimentos de aproximação.

PROCEDIMENTOS DE SAÍDA POR INSTRUMENTOS
A SID (Standard Instrument Departure), ou Saída Normalizada por
Instrumentos, é o tipo de procedimento IFR que uma aeronave cumpre ao

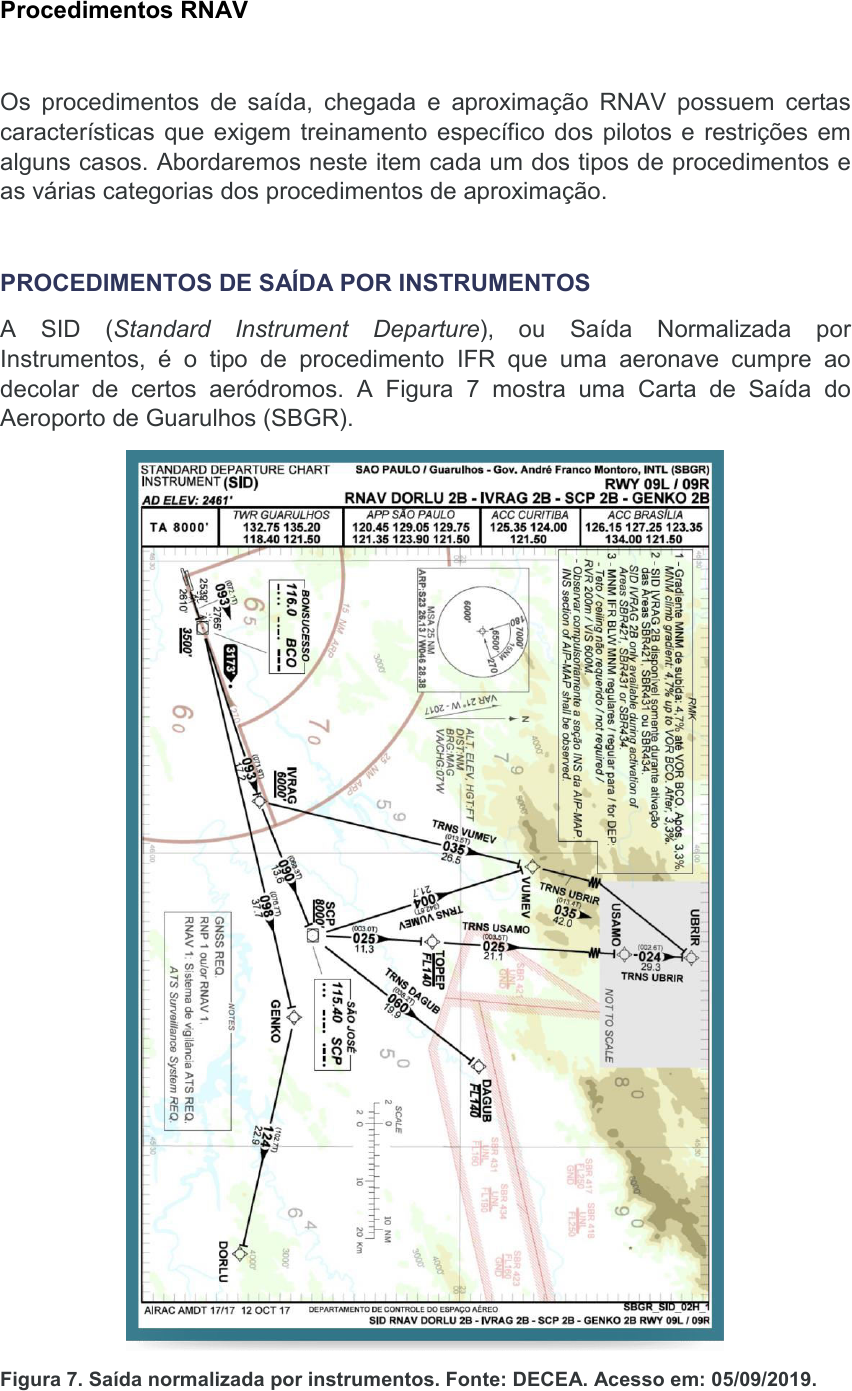

decolar de certos aeródromos. A Figura 7 mostra uma Carta de Saída do
Aeroporto de Guarulhos (SBGR).

Figura 7. Saída normalizada por instrumentos. Fonte: DECEA. Acesso em: 05/09/2019.
É importante observar na carta os mínimos operacionais, no canto superior
esquerdo. É necessário manter um gradiente de subida de 4,7% após decolar
até o VOR de Bonsucesso (BCO), e após manter ao menos 3,3%. A saída
IVRAG 2B só é permitida caso as áreas restritas demonstradas na carta
estejam ativadas. Não há mínimos de teto para realizar a saída, apenas
mínimos de alcance visual da pista (Runway Visual Range – RVR) de 200 m e
visibilidade de 600 m. Por fim, é necessário observar a seção INS (introdutória)
do Manual de Publicações Aeronáuticas (AIP) para conhecimento das
abreviaturas e nomenclaturas aeronáuticas contidas na carta.Áreas restritas
são espaços aéreos condicionados, onde as aeronaves precisam ajustar-se às
condições daquele espaço ou coordenar com o órgão de controle de tráfego
aéreo daquela região se têm permissão para cruzá-lo. Na prática, as aeronaves
evitam essas áreas restritas para não interferir no que ocorre nesses locais.
Há também restrições de altitude em determinados fixos, como em IVRAG,
onde é necessário estar acima de 6.000 pés, e TOPEP e DAGUB, onde é
necessário estar acima do FL140. Observe que a restrição de IVRAG é em
altitude, pois ainda não foi cruzado a altitude de transição de 8.000 pés,
conforme canto superior esquerdo da carta. Portanto, é utilizado o ajuste QNH.
Após 8.000 pés, utiliza-se o ajuste QNE, para indicar níveis de voo.Na base da
carta há uma caixa com as exigências de especificações de navegação, sendo
necessário equipamento GNSS para cumprir performance RNP 1, ou seja,
defasagem máxima de uma milha náutica. Além disso, é necessário o sistema
de vigilância dos serviços de tráfego aéreo (ATS) para cumpri-la em segurança.
Vale salientar que, no Brasil, procedimentos que exijam performance RNP 1 e
2 devem ser realizados em áreas com cobertura radar.

PROCEDIMENTO DE CHEGADA POR INSTRUMENTOS
Assim como nos procedimentos da saída, a STAR (Standard Arrival Chart)
possui especificações de navegação mínimos (RNAV 1 e vigilância ATS), além
de, obviamente, necessidade de equipamento GNSS a bordo. A Carta de
Chegada ILSOR 1C de SBGR indica o fixo principal do procedimento, ILSOR, e
diversas “entradas”, que são ANISE, ao sudoeste, para aeronaves
provenientes de Curitiba e Florianópolis, por exemplo, e VUKIK e PAGOG, ao
leste, para aeronaves provenientes de outras regiões, principalmente do Rio de
Janeiro, pois ambos os fixos se encontram em aerovias que abrangem a
movimentada ponte aérea Rio-São Paulo.
Para as aeronaves cumprindo o perfil via ANISE, há a interceptação do auxílio-
rádio SAT (NDB de Santos). Entretanto, a navegação não deverá tornar-se
convencional naquele trecho, pois os sistemas de navegação RNAV e inerciais
possuem em seu banco de dados os fixos rádio e os transforma em fixos de
GPS. O procedimento padrão é, naturalmente, sintonizar no equipamento ADF
(Automatic Direction Finder) a frequência de 375 kHz, e o mesmo apontará a
direção da estação, como um backup da navegação baseada em performance.
É comum pensar que, como vimos no início do tópico anterior, se as trajetórias
RNAV servem para otimizar o espaço aéreo e voar de ponto a ponto, por que a
necessidade de tantas mudanças de rumo? Simplesmente para garantir a
segurança com um alto volume de tráfego. Aeronaves chegando de todas as
direções, com diferentes velocidades e performance de voo precisam de
ordenação, responsabilidade do controle de tráfego aéreo. O mesmo, porém,
não consegue ordenar o fluxo de aeronaves de qualquer maneira ou ao seu
bem entender, pois seria caótico. Assim, com trajetórias pré-definidas, o
controlador fica responsável por administrar a navegação da aeronave
momentos antes de interceptar os procedimentos de aproximação. Porém, vale
ressaltar que ao entrar em espaços aéreos com vetoração radar, o controlador
pode solicitar mudanças de rumos e altitudes aos pilotos, dentro de suas
respectivas capacidades.
Após UTBUR, há uma linha tracejada com o rumo magnético 315°, na direção
oposta do aeroporto. Isto significa que, nesse momento, a aeronave estará sob
o serviço de vetoração radar do Controle São Paulo (APP SP), como explicado
há pouco, e será encaminhada na “fila” de aeronaves em procedimentos de
pouso em SBGR. Em alguns casos, as aeronaves podem prosseguir
diretamente e cumprir o procedimento de Aproximação por Instrumentos, que
veremos em detalhes a seguir.

Figura 8. Chegada normalizada por instrumentos. Fonte: DECEA. Acesso em: 05/09/2019.



PROCEDIMENTO DE APROXIMAÇÃO POR INSTRUMENTOS
Como apontado no tópico anterior (Conceito e aplicação PBN/RNAV), há
especificações de navegação RNP voltadas justamente para a aproximação,
por isso, antes de expormos os procedimentos, é importante explicar algumas
nomenclaturas.
As aproximações RNAV dividem-se, basicamente, em aproximações sem
orientação vertical (apenas lateral) e com orientação lateral e vertical. As
aproximações sem orientação vertical são:
LP (Localizer Performance):
Aproximação de não precisão com orientação lateral via sistema SBAS. São
procedimentos publicados onde o relevo ou obstáculos impedem a orientação
vertical. A sensitividade lateral aumenta conforme a aeronave aproxima-se da
pista e normalmente utiliza-se um altímetro barométrico para descer até a MDA
(Minimum Decision Altitude ou Altitude Mínima de Decisão). Onde há
procedimentos com orientação vertical, os LP são proibidos de serem
publicados, justamente para não confundir pilotos com os procedimentos LPV;
LNAV (Lateral Navigation):
São aproximações de não precisão e não exigem o sistema SBAS. O piloto
deve verificar a disponibilidade dos satélites via RAIM antes da realizar a
aproximação, caso não conte com sistema SBAS a bordo, e o procedimento
limita-se a uma MDA. É possível haver um procedimento LNAV e um LP
publicados na mesma carta. O LP é publicado se permitir mínimos menores
que os do LNAV.
As aproximações com orientação lateral e vertical são:
LPV (Localizer Performance with Vertical Guidance):
É a aproximação mais precisa possível via sistemas GNSS. Entretanto, não é
considerada uma aproximação de precisão por não cumprir com as
especificações da OAC. Ela é, portanto, considerada uma Aproximação com
Orientação Vertical (Approach with Vertical Guidance – APV). Similar a um ILS
Categoria I, utiliza o sistema SBAS para guiar a aeronave lateral e
verticalmente a uma Altitude de Decisão (Decision Altitude – DA) de até 200
pés acima do solo. Esse tipo de aproximação é mais eficiente que o ILS, pois,
conforme aproxima-se da pista, não há maior sensibilidade, dificultando a
leitura do instrumento;
LNAV/VNAV (Lateral Navigation/Vertical Navigation):
Primeiro tipo de aproximação RNAV com orientação vertical. O VNAV utiliza
uma rampa de aproximação (glideslope) gerada no equipamento GNSS
baseado em informações do SBAS ou guia vertical baroaltimétrica (baro-
VNAV). Os mínimos também são publicados como DA, apesar de não serem
tecnicamente uma aproximação de precisão. Ao se utilizar da orientação baro-
VNAV, é necessário observar as limitações de temperaturas que podem
interferir no cálculo da rampa de aproximação pela diferença da densidade do
ar.
Há outras nomenclaturas importantes, como o LNAV + V, diferente do
LNAV/VNAV. No LNAV+ V, é gerada uma rampa artificial de aproximação para
auxiliar o piloto entre o Fixo de Aproximação Final (Final Approach Fix – FAF)
até o ponto de toque na pista. Entretanto, o piloto deve respeitar as restrições
de altitude observando seu altímetro. Assim, essa aproximação nada mais é
que uma aproximação apenas LNAV, e o “+ V” ou “+ VNAV” aparecerá de
acordo com o aviônico que estiver voando.


Figura 9. Procedimento de Aproximação RNAV. Fonte: DECEA. Acesso em: 05/09/2019.

Por fim, há o RNP AR APCH (RNP Authorization Required Approach ou
Aproximação RNP com Autorização Requerida). Essas aproximações são a
máxima otimização do espaço aéreo possível, com trajetórias curvadas,
chamadas de Radius to a Fix – RF, ou Raio para um Fixo, como veremos a
seguir. É necessário treinamento específico para realizá-las, além de
monitoramento a bordo de desvio das rotas planejadas, principal diferença
entre RNP e RNAV. As principais especificações para essas operações são
RNP 0,1 e 0,3. Observaremos duas aproximações RNAV para a pista 09R de
SBGR, uma apenas RNAV e a outra RNP.


Figura 10. Procedimento de Aproximação RNP. Fonte: DECEA. Acesso em: 05/09/2019.

A Figura 9 mostra uma aproximação RNAV, com diferentes mínimos para
LNAV/VNAV e somente LNAV. Enquanto na aproximação LNAV/VNAV, a DA é
de 2.845 pés (ou 400 pés de altura para livrar obstáculos), a aproximação
apenas LNAV tem uma MDA de 2.980 pés (530 pés de altura livre de
obstáculos). No canto superior esquerdo, a nota “RNP APCH” significa que são
necessários os mínimos especificados de performance de navegação, mas não
é necessária autorização especial. Interessante salientar que não é permitido
circular para pouso e as terminologias acima dos nomes dos fixos. VUSAG e
UTBUR são Fixos de Aproximação Inicial (Initial Approach Fix – IAF); ISKUL é
o Fixo Intermediário (Intermediate Fix – IF); GR036 é o FAF; na vertical da
cabeceira 09R é o Ponto de Aproximação Perdida (Missed Approach Point –
MAPT); e, por fim, VUPKA é o Fixo de Espera da Aproximação Perdida
(Missed Approach Holding Fix – MAHF).
Na Figura 10, podemos ver o mesmo procedimento, mas com as pernas da
trajetória curvadas (RF leg) e alguns fixos diferentes, como GR014 e GR002,
além das notas de Autorização Requerida para aeronave e tripulação. Ambas
com DA, sendo o RNP 0,1 permitindo uma descida de até 362 pés de altura,
enquanto o RNP 0,3 permite a descida até 441 pés. Pela maior precisão, o
centro da perna RF (GR016) permite uma descida de até 5.100 pés, enquanto
VUSAG no procedimento RNAV permite uma descida de apenas 6.200 pés.é a
hora de sintetizar tudo o que aprendemos nessa unidade. Vamos lá?!
SINTETIZANDO
Nesta unidade, abordamos as atividades de comunicação, navegação e
vigilância do espaço aéreo brasileiro, bem como seu gerenciamento e
programação de implementação. Foi exposto, em detalhes, o sistema CNS-
ATM junto a diversas informações e dados relevantes para o completo
entendimento de seu funcionamento e importância para o fluxo dos voos visto
nos dias de hoje.
Posteriormente, estudamos o funcionamento dos sistemas de satélites, funções
e aplicabilidade na navegação aérea, e depois analisamos os tipos de
navegação de área, especificações e mínimos exigidos para cumpri-las.
Por fim, foram estudadas as cartas de saída, chegada e aproximação por
instrumentos e os mínimos operacionais necessários, assim como exemplos de
cartas que podem ser necessárias e sua correta utilização.

Mais conteúdos dessa disciplina
