© Scania CV AB 2004-12:1
Edição 1 pb
N° de peça
1 588 976

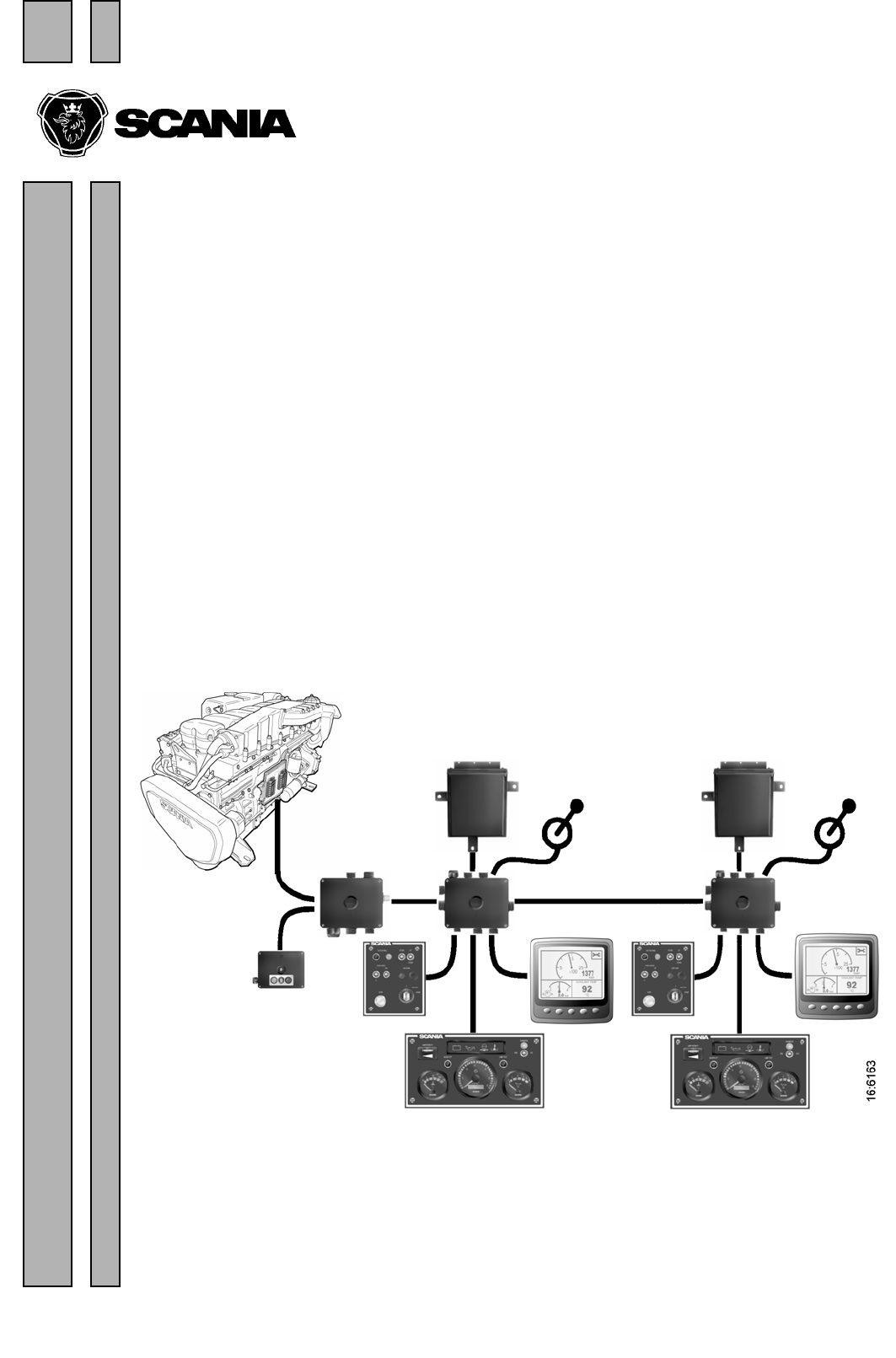

Industrial & Marine Engines
Engine Management System
com Instrumentos do EMS Scania
Diagnóstico de falhas
16:02-04
Índice
Diagnóstico de falhas com o uso de códigos de piscadas para coordenador
e unidade de comando do EMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Generalidades . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Função . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Leitura de códigos de piscadas para a unidade de comando do EMS. . . . . . . . 4
Apagamento de códigos de falha (códigos de piscadas) para a unidade
de comando do EMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Vista geral de códigos de piscadas para unidade de comando do EMS . . . . . . 6
Leitura de códigos de piscadas para o coordenador do EMS . . . . . . . . . . . . . . 7
Apagamento de códigos de falha (códigos de piscadas) para o coordenador . . 8
Vista geral de códigos de piscadas para o coordenador do EMS . . . . . . . . . . . 9
2 © Scania CV AB 2004-12:1 16:02-04
Diagnóstico de falhas com o uso de códigos de piscadas
para coordenador e unidade de comando do EMS
Generalidades
Fora os instrumentos para a leitura da rotação do
motor com horímetro, da temperatura do líquido
de arrefecimento e da pressão de óleo, o painel de
instrumentos analógico tem um interruptor, S53, e
uma lâmpada de diagnóstico, W21, com a qual
pode-se ler os códigos de piscadas para o
coordenador e unidade de comando do EMS.
Função
O S53 é um interruptor de 3 posições que é
associado com a lâmpada de diagnóstico W21. A
lâmpada de diagnóstico fica iluminada enquanto o
sistema tiver um código de falha ativo e se
apagará se o sistema não tiver um código de falha
ou nenhum código de falha passivo.
Quando o interruptor é colocado na posição do
COO por pelo menos 1 segundo, qualquer código
de falha armazenado pelo coordenador será
emitido como código de piscadas pela lâmpada de
diagnóstico.
Quando o interruptor é colocado na posição do
EMS por pelo menos 1 segundo, qualquer código
de falha armazenado pelo coordenador será
emitido como código de piscadas pela lâmpada de
diagnóstico.
Para poder ler códigos de piscadas nos
instrumentos duplos, é necessário exigir o
diagnóstico do painel de instrumentos onde o
coordenador em questão está conectado.
W21
S53
16:02-04 © Scania CV AB 2004-12:1 3
Leitura de códigos de piscadas para
a unidade de comando do EMS
1. Ligue a ignição. Caso a lâmpada de
diagnóstico ainda estiver ligada após
2 segundos, existe uma falha ativa.
2. Ajuste o interruptor de diagnóstico (S53) na
esquerda para ver os códigos de piscadas para
a unidade de comando (EMS).
3. A lâmpada de diagnóstico (W21) piscará para
indicar o código de falha. Esse código de
piscadas consiste de clarões longos (aprox.
1 segundo) e clarões curtos (0,3 segundo). Os
clarões longos são equivalentes às dezenas e
os clarões curtos às unidades.
Exemplo: longo-longo-curto-curto-curto-
curto-curto = código de falha 25.
4. Repita este procedimento até o primeiro
código de piscadas for repetido. Isso significa
que toda a memória de códigos de falha foi
iluminada. Se a memória de códigos de falha
estiver vazia, apenas um clarão longo de
aprox. 4 segundos vai aparecer.
5. Veja a tabela de códigos de piscadas na
próxima página para ver a descrição e o local
da falha.
6. Para obter maiores informações sobre o
código de falha, é preciso usar a ferramenta
de diagnóstico do PC ou o Scania EMS
Display (Indicador do EMS Scania). Entre
em contato com uma oficina da Scania
autorizada.
7. A lâmpada de diagnóstico permanecerá acesa
enquanto uma falha estiver ativa. Mesmo se a
lâmpada se apagar e a falha não estiver mais
ativa, é geralmente possível ler o código de
acordo com as instruções acima.
8. Após corrigir uma falha, ela pode ser apagada
conforme as descrições na página seguinte.
10
6
15
8
10
6
15
7
4 © Scania CV AB 2004-12:1 16:02-04
Apagamento de códigos de falha
(códigos de piscadas) para a
unidade de comando do EMS
1. Desligue a ignição. Se a embarcação tiver
instrumentos duplos, a ignição deverá ser
desligada em ambos os painéis.
2. Mova o interruptor de diagnóstico em direção
dos códigos de piscadas, i.e. para a esquerda
para EMS.
3. Ligue a ignição ao mesmo tempo que segura
o interruptor de diagnóstico na posição à
esquerda (EMS) por 3 segundos.
4. Isso apagará os códigos de falha passivos que
podem ser lidos via código de piscadas para o
sistema relevante. O resto do código de falha
permanecerá na EEPROM e só poderá ser
apagado com a ferramenta do PC.
Qualquer falha ativa ainda indicará uma falha.
16:02-04 © Scania CV AB 2004-12:1 5
Vista geral de códigos de piscadas para unidade de comando do EMS
Código Descrição Código Descrição
0 Nenhuma falha foi encontrada. 53 PDE no cilindro 3: a válvula solenóide não está funcionando corretamente.
11
Sobrevelocidade. Um ou ambos os sensores
de rotações do motor está indicando rotações
mais altas que 3000 rpm.
54 PDE no cilindro 4: a válvula solenóide não está funcionando corretamente.
12 Sensor de rotações do motor 1 com falha ou sinal incorreto. 55
PDE no cilindro 5: a válvula solenóide não está
funcionando corretamente.
13 Sensor de rotações do motor 2 com falha ou sinal incorreto. 56
PDE no cilindro 6: a válvula solenóide não está
funcionando corretamente.
14 Sensor de temperatura do líquido de arrefecimento com falha ou sinal incorreto. 57
PDE no cilindro 7: a válvula solenóide não está
funcionando corretamente.
15 Sensor de temperatura do ar de admissão com falha ou sinal incorreto. 58
PDE no cilindro 8: a válvula solenóide não está
funcionando corretamente.
16 Sensor de pressão do ar de admissão com falha ou sinal incorreto. 59
Sinal incorreto na admissão analógica
adicional.
17 Sensor de temperatura do óleo com falha ou sinal incorreto. 61
Desligamento incorreto da unidade de
comando.
18 Sensor de pressão de óleo com falha ou sinal incorreto. 66
Desligamento devido ao nível de líquido de
arrefecimento
20 Sensor de nível de líquido de arrefecimento com falha. 69
Função do motor de partida interrompida ou
não ativada.
23 Código de falha interno no coordenador. 82 Rotação do motor acima da rotação de refer. na partida
24 Acelerador/freio. Se o acelerador e o freio foram operados simultaneamente. 83
Falha no circuito da memória (EEPROM) na
unidade de comando.
25 Sensor do acelerador/interruptor de segurançaSensor do acelerador/interruptor de kickdown 84
A transferência de dados para a memória da
unidade de comando (EEPROM) foi
interrompida.
27 Desligamento do motor contornado. 85 Temperatura interna incorreta na unidade de comando.
28 Desligamento devido à pressão do óleo 86 Falha interna na unidade de comando: falha no controle do hardware.
31 Limitação de torque por causa da pressão do óleo 87 Falha na RAM da unidade de comando.
32 Parâmetros incorretos para função de modo de funcionamento limitado. 88
Falha interna na unidade de comando: falha de
memória
33 Tensão da bateria incorreta ou falta de sinal. 89 Vedação incorreta: edição ilegal do software.
37
Interruptor de corte de emergência ativado de
acordo com a mensagem CAN do
coordenador.
93 Sensores de rotações do motor com falha ou não conectados.
43 Circuito da CAN com falha na unidade de comando. 94
Desligamento por causa da alta temperatura
do líquido de arrefecimento.
47 Função do imobilizador. Código da chave de ignição incorreto. 96
Limitação de torque por causa da alta
temperatura
do líquido de arrefecimento.
48 Mensagem CAN do coordenador incorreta ou faltando. 98
Alimentação de tensão para um dos sensores
com defeito.
49 Versão CAN incorreta na unidade de comando ou coordenador. 99
Falha interna no hardware no processador
(TPU).
51 PDE no cilindro1: a válvula solenóide não está funcionando corretamente.
52 PDE no cilindro 2: a válvula solenóide não está funcionando corretamente.
6 © Scania CV AB 2004-12:1 16:02-04
Leitura de códigos de piscadas para
o coordenador do EMS
1. Ligue a ignição. Caso a lâmpada de
diagnóstico ainda estiver ligada após
2 segundos, existe uma falha ativa.
Importante! A lâmpada de diagnóstico somente
indica falhas para o coordenador
conectado ao painel de instrumentos do
qual são lidos os códigos de piscadas.
2. Mova o interruptor de diagnóstico (S53) para
a direita para ver os códigos de piscadas para
o coordenador (COO).
3. A lâmpada de diagnóstico (W21) piscará para
indicar o código de falha. Esse código de
piscadas consiste de clarões longos (aprox.
1 segundo) e clarões curtos (0,3 segundo). Os
clarões longos são equivalentes às dezenas e
os clarões curtos às unidades.
Exemplo: longo-longo-curto-curto-curto-
curto-curto = código de falha 25.
4. Repita este procedimento até o primeiro
código de piscadas for repetido. Isso significa
que toda a memória de códigos de falha foi
iluminada. Se a memória de códigos de falha
estiver vazia, apenas um clarão longo de
aprox. 4 segundos vai aparecer.
5. Veja a tabela de códigos de piscadas na
próxima página para ver a descrição e o local
da falha.
6. Para obter maiores informações sobre o
código de falha, é preciso usar a ferramenta
de diagnóstico do PC ou o Indicador do EMS
Scania. Entre em contato com uma oficina da
Scania autorizada.
7. A lâmpada de diagnóstico permanecerá acesa
enquanto uma falha estiver ativa. Mesmo se a
lâmpada se apagar e a falha não estiver mais
ativa, é geralmente possível ler o código de
acordo com as instruções acima.
8. Após corrigir uma falha, ela pode ser
apagada conforme as descrições na página
seguinte.
10
6
15
8
10
6
15
7
16:02-04 © Scania CV AB 2004-12:1 7
Apagamento de códigos de falha
(códigos de piscadas) para o
coordenador
1. Desligue a ignição. Se a embarcação tiver
instrumentos duplos, a ignição deverá ser
desligada em ambos os painéis.
2. Mova o interruptor de diagnóstico em direção
dos códigos de piscadas, i.e. para a direita
para o coordenador COO.
3. Ligue a ignição ao mesmo tempo que segura
o interruptor de diagnóstico na posição à
direita (COO) por 3 segundos.
4. Qualquer código de falha que puder ser lido
por um código de piscadas para o sistema em
questão será apagado. O resto do código de
falha permanecerá na EEPROM e só poderá
ser apagado com a ferramenta do PC.
Importante! Só é possível apagar códigos de
falha para o coordenador que estiver
conectado ao painel de instrumentos do
qual é efetuado o apagamento.
8 © Scania CV AB 2004-12:1 16:02-04
Vista geral de códigos de piscadas para o coordenador do EMS
1) Motor de rotação simples
2) Motor de rotação variável
Código de
piscadas Descrição da falha
111) Sinal incorreto proveniente do ajuste exato do sinal de velocidade nominal.
112) Sinais incorretos provenientes do sensor do pedal do acelerador.
121) Sinal incorreto proveniente do módulo resistor para ajuste do regulador.
122) Sinal incorreto proveniente do módulo resistor para ajustes da marcha lenta e rotação fixa.
13 Não há comunicação (EMS) com o motor.
14 Curto-circuito no circuito do sinal do tacômetro.
15 Sensor de pressão atmosférica com defeito.
17 Curto-circuito no cabo do sinal do indicador de temperatura do líquido de arrefecimento.
18 Curto-circuito no circuito do sinal do indicador de pressão de óleo.
19 Curto-circuito no circuito do sinal da lâmpada de pressão de óleo.
21 Diversas versões de protocolo de comunicação entre o coordenador e o EMS.
22 Interruptor de partida com defeito ou curto-circuito.
23 A tensão de alimentação está muito alta.
24 A tensão de alimentação está muito baixa.
25 O valor de verificação do fim da linha de produção (EOL) está incorreto.
26 Sinal do sensor de velocidade na estrada faltando ou incorreto.
27 Os sinais dos interruptores da RCB (Remote Control Box, ou seja, Caixa de controle remoto) são implausíveis.
28 Sinais incorretos provenientes dos interruptores de ajuste da queda da rotação.
29 Interruptor de partida remota com defeito.
31 Não há comunicação do coordenador escravo ou coordenador mestre.
32 Curto-circuito no cabo do sinal à luz de advertência de temperatura do líquido de arrefecimento.
33 Curto-circuito no cabo do sinal à lâmpada indicadora de carga.
34 Sinal incorreto proveniente dos interruptores Fixed speed (Rotação fixa).
35 Falha na comunicação CAN.
16:02-04 © Scania CV AB 2004-12:1 9
	16:02-04
	Índice
	Diagnóstico de falhas com o uso de códigos de piscadas para coordenador e unidade de comando do EMS
	Generalidades
	Função
	Leitura de códigos de piscadas para a unidade de comando do EMS
	Apagamento de códigos de falha (códigos de piscadas) para a unidade de comando do EMS
	Vista geral de códigos de piscadas para unidade de comando do EMS
	Leitura de códigos de piscadas para o coordenador do EMS
	Apagamento de códigos de falha (códigos de piscadas) para o coordenador
	Vista geral de códigos de piscadas para o coordenador do EMS
