FIS 374 – 1.2021.

Profa Sandra Nakamatsu

Experimento 1. Pêndulo Simples
Introdução

O pêndulo simples é um sistema mecânico ideal constituído de uma partícula de
massa m suspensa por um fio inextensível e sem massa de comprimento L,
conforme mostrado na Figura 1. Quando o pêndulo está em repouso (Figura 1a),
as duas forças que agem sobre a partícula, o seu peso (mg) e a tensão aplicada
pelo fio (), se equilibram. Porém, se o pêndulo for afastado de sua posição de
equilíbrio (Figura 1b), de modo que a direção do fio faça um ângulo θ com a
vertical, o componente do peso perpendicular ao fio, de intensidade P⊥ =
mgsenθ, agirá no sentido de restaurar o equilíbrio, fazendo o pêndulo oscilar,
sob a ação da gravidade.

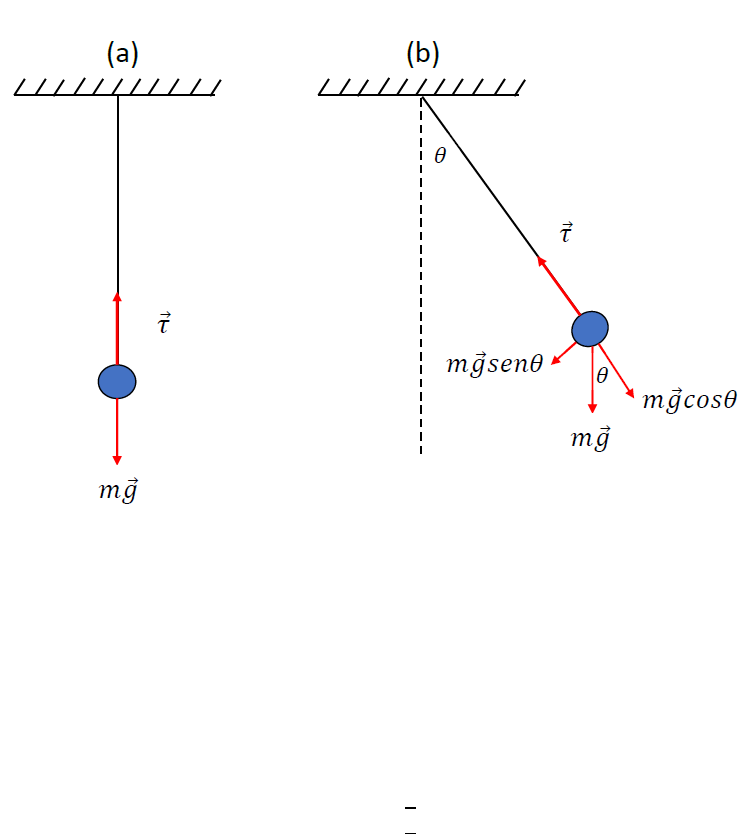

Figura 1. Pêndulo Simples (a) em repouso; (b) em pequenas oscilações.

Todo movimento oscilatório é caracterizado por um período T, que é o tempo
necessário para se executar uma oscilação completa. Para pequenas amplitudes
de oscilação, tais que senθ ≈ θ (θ < 5), o período de oscilação do pêndulo
simples não depende do ângulo θ, e é dado pela equação:
𝑇 = 2𝜋√
𝐿
𝑔
 , (1)
FIS 374 – 1.2021.

Profa Sandra Nakamatsu

onde g é a aceleração da gravidade. Esse resultado é facilmente obtido através
da análise da equação de MHS (Movimento harmônico Simples) que o pêndulo
simples realiza.
Elevando ao quadrado os dois lados desta equação, obtemos a seguinte
expressão:
𝑇2 = 4𝜋2
𝐿
𝑔
 (2)
O pêndulo simples é um sistema mecânico caracterizado pelo seu período T, e
este, por sua vez, depende apenas dos parâmetros L e g, para pequenas
oscilações. Além disso, outro fator que pode afetar o período do pêndulo é a
amplitude (A) de sua oscilação. Esse último fator determina a condição inicial
imposta à dinâmica do sistema mecânico, não sendo uma de suas
características intrínsecas.

Parte Experimental

Objetivo
Encontrar o valor da aceleração da gravidade, g, local.

Procedimento Experimental
Pesquisando mais sobre pêndulo simples, isto é, entendendo o modelo na qual
a teoria foi escrita, monte um pêndulo simples na sua casa. (a) Faça uma lista
dos materiais utilizados, (b) obtenha imagens do pêndulo simples montado, com
destaque para os pontos onde o fio está preso ao corpo e do ponto de apoio
(local onde o fio está amarrado), coloque tudo no mesmo arquivo e envie para o
professor.
Resumindo: no arquivo deverá ter as respostas de (a) e (b) mais três imagens,
no mínimo: pêndulo montado e pendurado, detalhe do fio com a massa, detalhe
do fio com o ponto de apoio.

Enviar (a) e (b) dentro do prazo de uma semana. Após o professor autorizar
continue os próximos passos.

(c) Meça o comprimento do fio, L, e marque na Tabela 1 (em anexo).
FIS 374 – 1.2021.

Profa Sandra Nakamatsu

(d) Desloque a massa suspensa pelo fio, como indicado na Figura 1b. Em
seguida solte a massa suspensa fazendo o pêndulo oscilar. Meça o tempo gasto
para que o mesmo efetue 10 oscilações. Repita essa medida mais duas vezes.
(e) Refaça os passos (c) e (d) para mais 4 comprimentos diferentes, L, do fio e
acabe de preencher as colunas de L e t da Tabela 1.
(f) Por que pede-se para medir o tempo de 10 oscilações para depois obter o
período ao invés de medir diretamente o tempo gasto em uma única oscilação?
(g) Quais são os cuidados que você deve tomar para que o seu experimento se
aproxime o máximo possível do modelo teórico de pêndulo simples?

Cálculos e gráficos
Parte I
(h) Calcule a média, 𝑡̅, para cada comprimento do pêndulo.
(i) Termine de completar a Tabela 1 calculando os valores de �̅� =
�̅�
10
, do desvio
padrão da média do período, 𝜎T , e de T2.
(j) Utilizando a equação (1) calcule a aceleração da gravidade local média, 𝑔, em
metros por segundo ao quadrado (m/s2) para cada comprimento do pêndulo.
Determine o desvio padrão propagado do g experimental. Expresse o resultado
final como 𝑔 = (𝑔 ± 𝜎𝑔)𝑚/𝑠
2. O comprimento do pêndulo influencia no valor da
aceleração da gravidade? (k) O resultado mudaria se o experimento fosse
realizado em outra localidade da Terra?

Parte II
(l) Construa um gráfico de T2 em função de L e determine o valor de g, através
do coeficiente angular do mesmo.
Observação: Como foi visto anteriormente, da equação (2) tem-se:
𝑇2 = 4𝜋2
𝐿
𝑔

que se pode identificar com uma equação da reta (y = a.x + b), onde
y = T2 (ordenadas - eixo vertical)
b = 0 (coeficiente linear da reta)
a = 42/g (coeficiente angular da reta)
x = L (elongação - abscissas, eixo horizontal)
FIS 374 – 1.2021.

Profa Sandra Nakamatsu

Assim, obtendo o coeficiente angular da reta, graficamente, como:
𝑎 =
∆𝑇2
∆𝐿

e sabendo-se que 𝑎 = 4𝜋2/𝑔, então, encontrado o valor de a pode-se encontrar
g.
(l) Preencha a Tabela 2 com os resultados dos cálculos da Parte I e II.

Entregar, ao final, as respostas das perguntas digitadas em vermelho, as
Tabelas 1 e 2 e o gráfico de T2 x L. Compare os resultados obtidos apenas
na parte I, depois compare os resultados obtidos na parte I com a parte II.
Escreva uma pequena conclusão sobre os seus resultados e se o seu
experimento atingiu o objetivo proposto. (Coloque tudo no mesmo
arquivo.)
