SENAI Arcos “CFP Eliezer Vitorino Costa”

Técnico em Mecânica TMMM19N2


Exercícios avaliativos 2 Projetos de Máquinas


Aluno:____________________________________________________ Nota: __________


Instrutor: Cássio Campos Teixeira

Data de Aplicação:

Valor: 10 pontos

Instruções:

Exercício com consulta e individual;



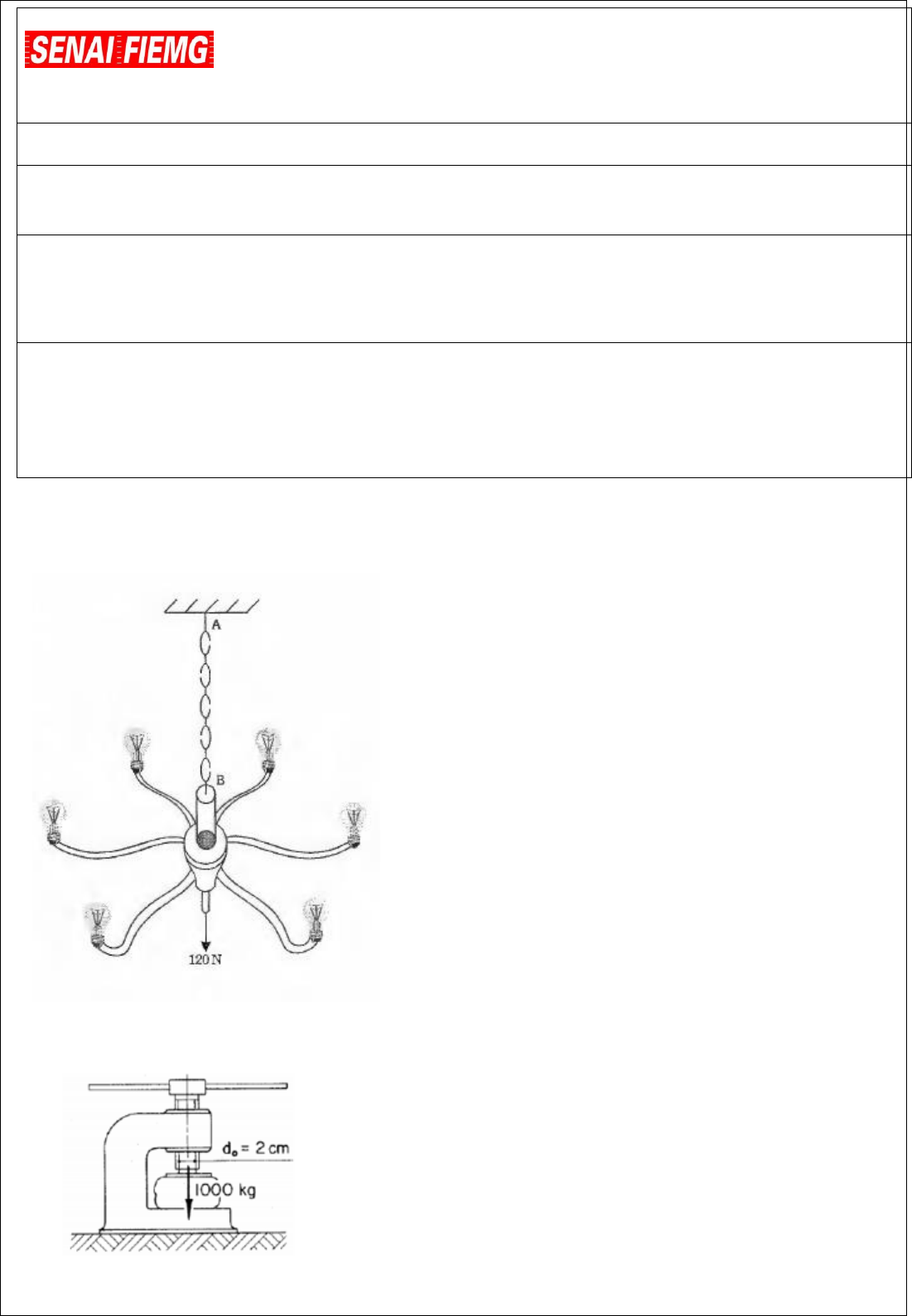

1) O lustre da figura pesa 120N, estará preso ao teto através do ponto A, por uma corrente de aço.
Determinar o diâmetro do arame da corrente, para que suporte com segurança K = 5, o peso do lustre.
O material do arame é o ABNT 1010L com tensão de escoamento = 220 MPa.

























2) No dispositivo abaixo, calcular a tensão normal atuante no parafuso:





3) Calcular o encurtamento dos pés da mesa em figura. Material: Aço ABNT 1020.







4) Uma barra de alumínio possui secção transversal quadrada com 60 mm de lado e o seu comprimento é de
0,8 m. A carga axial aplicada na barra é de 36 KN. Determinar a tensão normal atuante na barra e seu
alongamento.







5) Calcular o diâmetro de um tirante que sustente, com segurança, a carga descrita no esquema abaixo. O
material do tirante tem limite de escoamento a tração de 600 N / mm². Vamos utilizar 2 como coeficiente de
segurança.




6) Calcular o diâmetro do tirante “1’’ (sendo o diâmetro do tirante 1 igual ao do tirante 2) para que sustente,
com segurança, a carga descrita no esquema abaixo. O material do tirante tem limite de escoamento a
tração de 600 N / mm². Vamos utilizar 4 como coeficiente de segurança.







7) Calcular o diâmetro de um tirante, para sustentar, com segurança, uma carga de tração de 40 000 N. O
tirante deve ter seção quadrada e seu material deve ter tensão de escoamento à tração de 500 N/mm² e
devemos utilizar coeficiente de segurança 2,5.





8) Calcular o diâmetro de uma peça que trabalhe sob tração. O material dessa peça deve ter tensão de
escoamento à tração de 600 N/mm². A peça deve sustentar uma carga de 60000 N e utilizaremos coeficiente
de segurança 2.
