Desenho de observação e de memória
Desafio
A perspectiva é um elemento fundamental para dar profundidade e realismo aos desenhos. Na projeção cônica, os raios visuais convergem para o observador e na perspectiva linear ou aérea podem ter um, dois ou três pontos de fuga. Na projeção paralela, as linhas de visada são paralelas entre si. Na perspectiva isométrica (projeção axonométrica) todos os eixos se reduzem igualmente e na perspectiva cavaleira (projeção oblíqua), a dimensão de profundidade do objeto aparece distorcida.

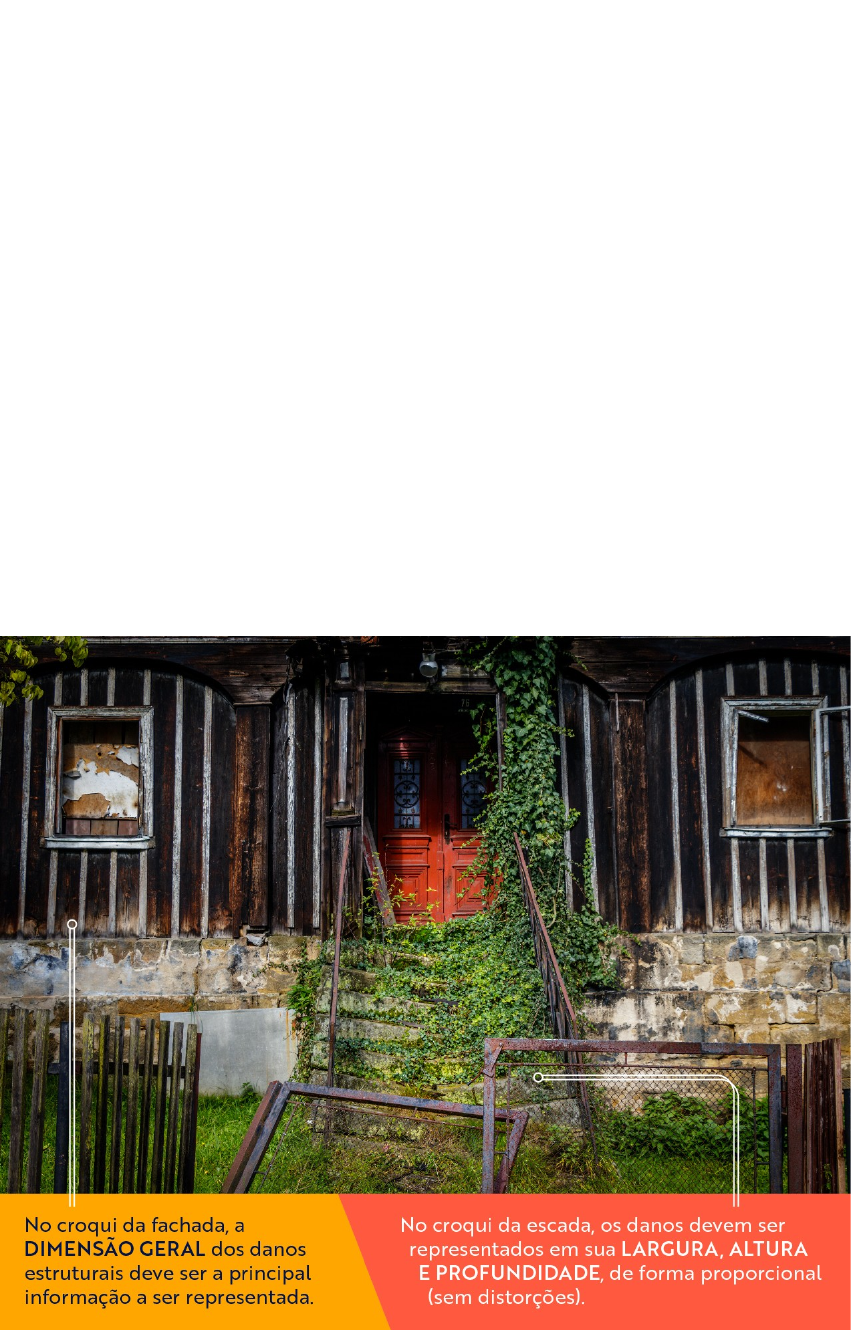

Você, arquiteto, recebe um cliente que deseja realizar um relatório técnico constituído de memorial e croquis, solicitado pela empresa que fará a obra de restauração de um imóvel que ele deseja transformar em pousada. Esse relatório deve trazer subsídios para a estimativa da ordem de grandeza dos danos existentes. O antigo casarão e seus danos estruturais podem ser observados na imagem abaixo:
Diante disso, responda qual a projeção e o tipo de perspectiva que você usaria para:
1. Realizar os croquis das fachadas. Justifique.
2. Realizar os croquis da escada principal. Justifique.
Padrão de resposta esperado
1. Para o croqui da fachada eu usaria uma vista ortográfica para cada uma delas, num total de quatro vistas ortográficas. Na vista ortográfica, os raios visuais são paralelos entre si e perpendiculares ao plano de projeção, mostrando somente uma única vista. Assim, poderia desenhar todos os elementos construtivos para cada uma das fachadas, e os seus respectivos danos estruturais, em sua largura e altura (quantidade e dimensão geral dos danos), atendendo os requisitos do cliente.
2. Para o croqui da escada, eu usaria a projeção axonométrica, com o desenho de duas perspectivas isométricas. A diferença entre a perspectiva isométrica e a vista ortográfica é que o objeto é inclinado em relação ao plano de projeção, permitindo visualizar sua profundidade, de forma proporcional, sem distorções. Quando se esboça perspectivas isométricas, não é preciso se preocupar em estimar a redução de tamanho da superfície (ao contrário da projeção cônica e suas perspectivas, incluindo a aérea), podendo apenas desenhá-la no tamanho real. Na perspectiva cavaleira, seria fácil representar a superfície frontal da escada em verdadeira grandeza, mas a sua profundidade seria distorcida nesse caso. Por meio desses dois tipos de projeção, vista ortográfica para a fachada e projeção axonométrica para a escada, é mais fácil e mais rápido comunicar e esclarecer os danos estruturais observados, o que seria de difícil leitura na projeção cônica e oblíqua.
Exercícios
1. Os elementos da forma, “ponto, linha, plano e volume”, constituem o alfabeto arquitetônico. Analogamente, precisam ser compreendidos antes da palavra ser formada ou de um vocabulário desenvolvido. Seus significados contêm soluções para os problemas de função, de propósito e de contexto a serem resolvidos no partido arquitetônico. Assinale a alternativa que apresenta a definição e a expressão correta de cada um destes elementos:
A.
O “ponto” indica uma posição no espaço, podendo expressar estabilidade, domínio e papel de organizador dos elementos ao seu redor.
B.
A definição de “linha” é um ponto estendido. A “linha” define os limites e as fronteiras de um volume e expressa um estado de desequilíbrio.
C.
A “linha” não representa um formato arquitetônico porque a arquitetura é constituída de quatro dimensões, sua forma tridimensional (largura, altura, profundidade) e a experiência arquitetônica.
D.
As propriedades do “plano” são o comprimento, a largura e a profundidade. Esse elemento determina como o elementos visuais externos ou internos à edificação podem ser observados ou apreendidos.
E.
O “volume” é constituído de um plano estendido ou da adição de mais de um plano. Consiste num elemento bidimensional do vocabulário arquitetônico e expressa estabilidade quando está apoiado sobre uma de suas faces, não podendo expressar instabilidade.
2. Um desenho esboçado à mão livre deve mostrar preocupação com proporções, clareza e espessura correta das linhas. Assinale a alternativa que expressa quando você deve aumentar a espessura e a intensidade da linha, no desenho de observação:
A.
Quando representa uma linha de construção.
B.
Quando uma linha é feita embaixo do objeto, para indicar peso.
C.
Quando representa uma linha de centro do objeto.
D.
Quando representa uma linha de prolongamento de um objeto.
E.
Quando representa uma linha de contorno do objeto.
3. Os desenhos de observação e os esboços à mão livre elaborados com as técnicas de proporções ajudam a organizar pensamentos e a registrar ideias. Desde os gregos, o diâmetro era utilizado como unidade básica das dimensões. Assinale a alternativa na qual estão apresentadas as técnicas corretas de proporção e as técnicas do sistema de medição modular de um objeto:
A.
A proporção é baseada nas formas geométricas, o círculo, o triângulo e o quadrado e no sistema de medição, você pode comparar várias distâncias usando o lápis como mira.
B.
A proporção é medida por raio, corda e altura do triângulo, uma vez que o sistema de medição modular é baseado no instrumento mondriano.
C.
A proporção está baseada nas normas de coordenação modular de 4 polegadas e a escala pode ser estimada pelo nosso campo de visão.
D.
A proporção é o módulo-base de 10 cm e o sistema de medição por escala pode ser realizado por qualquer instrumento reto de ser segurado.
E.
A proporção está baseada na referência dos eixos cartesianos x/y e o sistema de medição por escala está baseado no sistema de medida métrico, com o módulo de 10 cm.
4. Os desenhos de perspectiva podem ser criados tanto usando a projeção cônica, quanto a paralela. Assinale a alternativa que apresenta o tipo de perspectiva adotada nesse esboço arquitetônico:
A.
Perspectiva cavaleira.
B.
Perspectiva aérea.
C.
Perspectiva isométrica.
D.
Perspectiva cônica com um ponto de fuga.
E.
Perspectiva cônica com dois pontos de fuga.
5. Desenhos com vistas ortográficas tornam possível representar objetos complexos com precisão. Desenhos de perspectiva são usados para comunicar suas ideias, podendo ser usados em catálogos, publicações e em projetos de arquitetura. Assinale a alternativa que apresenta a definição correta de cada um destes métodos de projeção:
A.
As vistas ortográficas são tipos de perspectivas, já que mostram vários lados dos objetos em uma única vista.
B.
Na projeção axonométrica, os raios visuais são paralelos entre si e oblíquos ao plano de projeção.
C.
Na perspectiva isométrica, as superfícies de um objeto têm um tamanho reduzido porque as projeções são oblíquas.
D.
Somente na projeção cônica as retas projetantes convergem para um ou mais pontos de fuga. Todos as demais, a vista ortográfica, a projeção axonométrica e a projeção oblíqua, usam projeção paralela.
E.
Na projeção oblíqua, os raios visuais convergem para um ou mais pontos de fuga, para gerar a visão oblíqua.
