UNIVERSIDADE FEDERAL DA BAHIA – ESCOLA POLITÉCNICA
DEPARTAMENTO DE CONSTRUÇÃO E ESTRUTURAS
ENG 114 – HIPERESTÁTICA
1ª Avaliação



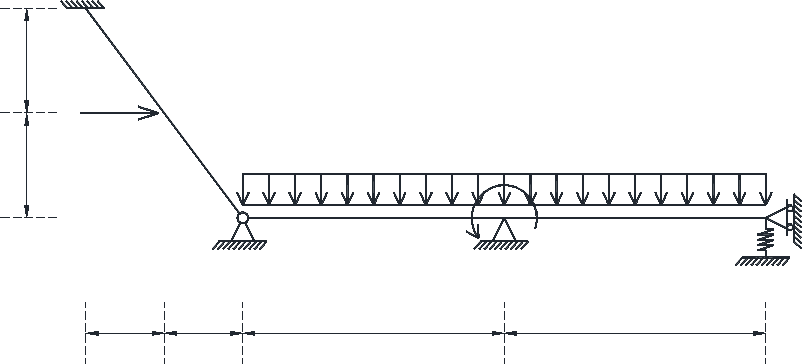

Para a estrutura apresentada na figura a seguir, utilizando o Processo dos Deslocamentos,
traçar o diagrama dos momentos fletores causados pelo carregamento indicado na figura e por
um recalque vertical no apoio B, igual a δ, e para baixo.
Dados: δ, em milímetros, é função do último algarismo de seu número de matrícula:
• Se o último algarismo (n) for maior ou igual a 0 ou menor ou igual a 5 (0 ≤ n ≤ 5):
δ = (n + 4)
Ex: NM = 453281520 ⟹ δ = (0 + 4) = 4 mm
 NM = 453281503 ⟹ δ = (3 + 4) = 7 mm
• Se o último algarismo (n) for maior ou igual a 6 (n ≥ 6):
δ = n
Ex: NM = 453281518 ⟹ δ = 8 mm
r é igual aos quatro primeiros algarismos de seu número de matrícula, em kN/m.
E = 3500 kN/cm2
α = 10-5/ºC
I = 360000 cm4
h = 60 cm


A
B C D
24 kN/m
60 kNm
5 m
2 m
1,5 m 1,5 m
2 m
30 kN
5 m
