Capítulo 3: Estruturas isostáticas 81
Como uma barra de grelha tem três esforços internos (esforço cortante, momento fl etor e momento
torçor — Seção 2.4), um circuito fechado de barras (anel) aumenta, como nos quadros planos, em três uni-
dades o grau de hiperestaticidade. Por outro lado, a presença de articulações (rótulas) em grelhas pode
acrescentar mais do que uma equação de equilíbrio por rótula. Isso ocorre porque, como um ponto de
uma grelha tem duas componentes de rotação, uma ligação articulada de grelha pode liberar apenas uma
ou as duas componentes de rotação. A Figura 3.53 mostra a determinação do grau de hiperestaticidade
para uma grelha sem circuito fechado de barras e sem articulações. No exemplo, as únicas incógnitas do
problema do equilíbrio estático são as quatro componentes de reação de apoio. Como só estão disponí-
veis as três equações globais de equilíbrio, o grau de hiperestaticidade é g = 1.

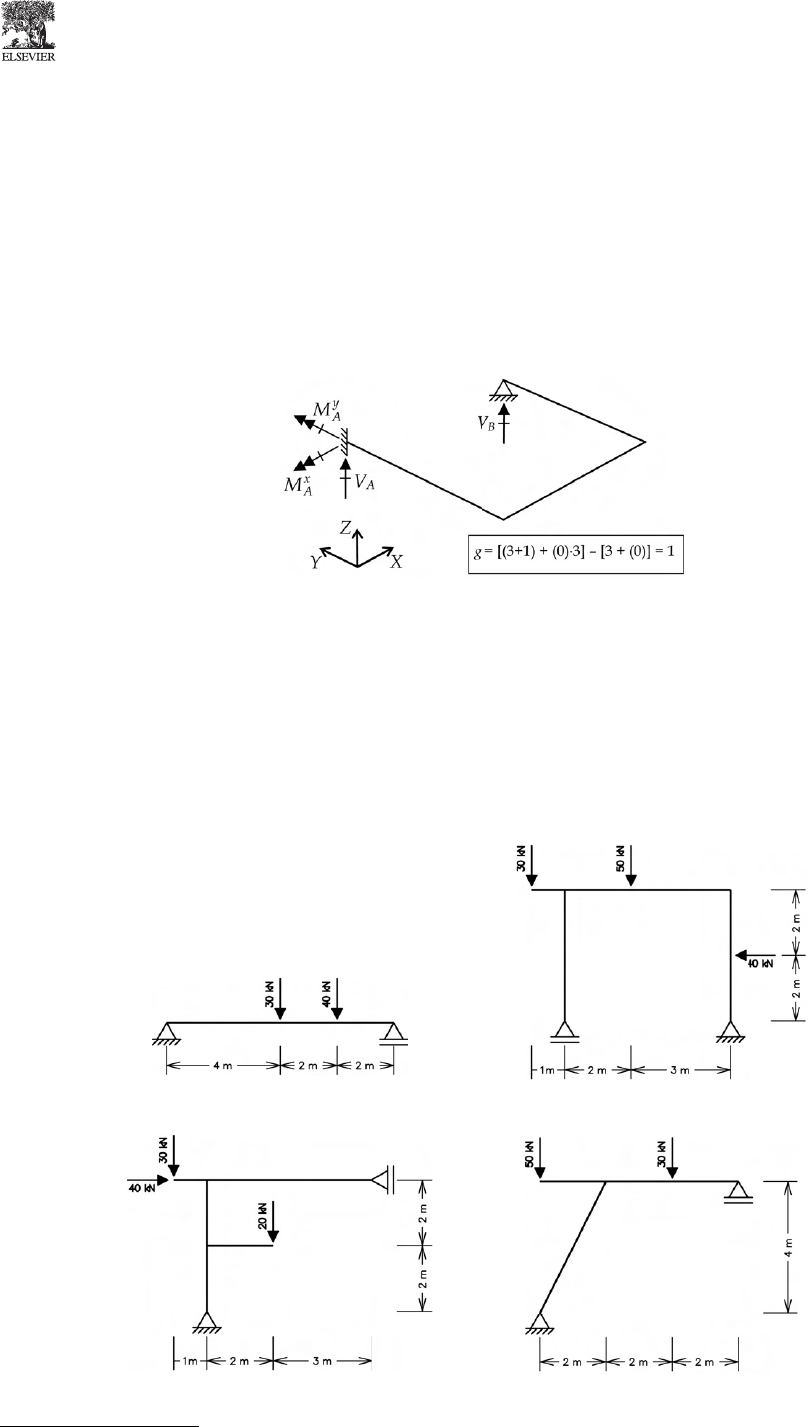

Figura 3.53 – Exemplo de determinação do grau de hiperesta� cidade de grelha.
3.9. EXERCÍCIOS PROPOSTOS1
Para cada modelo de estrutura isostática mostrado nas Figuras 3.54 a 3.74, pede-se a determinação das re-
ações de apoio e dos diagramas de esforços internos correspondentes. Para vigas, pedem-se os diagramas
de esforços cortantes e de momentos fl etores. Para quadros planos, além desses, pede-se o diagrama de
esforços normais. Para treliças planas, pede-se o diagrama de esforços normais. E, para grelhas, pedem-
se os diagramas de momentos fl etores e momentos torçores.
Figura 3.54 – Exercício proposto 1. Figura 3.55 – Exercício proposto 2.
Figura 3.56 – Exercício proposto 3. Figura 3.57 – Exercício proposto 4.
1 Todos os exemplos de vigas e quadros planos propostos foram retirados do livro de Adhemar Fonseca e Domício Falcão
Moreira (1966), que está fora de edição.
Book_conceitos.indb 81 5/3/2010 08:37:06
ELSEVIER82 Análise de Estruturas: Conceitos e Métodos Básicos — Luiz Fernando Martha
Figura 3.58 – Exercício proposto 5. Figura 3.59 – Exercício proposto 6.
Figura 3.60 – Exercício proposto 7. Figura 3.61 – Exercício proposto 8.
Figura 3.62 – Exercício proposto 9. Figura 3.63 – Exercício proposto 10.
Figura 3.64 – Exercício proposto 11. Figura 3.65 – Exercício proposto 12.
Book_conceitos.indb 82 5/3/2010 08:37:07
Capítulo 3: Estruturas isostáticas 83
Figura 3.66 – Exercício proposto 13. Figura 3.67 – Exercício proposto 14.
Figura 3.68 – Exercício proposto 15. Figura 3.69 – Exercício proposto 16.
Figura 3.70 —Exercício proposto 17.
Figura 3.71 – Exercício proposto 18.
Book_conceitos.indb 83 5/3/2010 08:37:08
ELSEVIER84 Análise de Estruturas: Conceitos e Métodos Básicos — Luiz Fernando Martha
Figura 3.72 – Exercício proposto 19.
Figura 3.73 – Exercício proposto 20.
Figura 3.74 – Exercício proposto 21.
Book_conceitos.indb 84 5/3/2010 08:37:10
