DL08-14824-2023210-GRA0686-ENGCO
BACHARELADO EM ENGENHARIA DE COMPUTAÇÃO
Nome: DANIEL XAVIER - Matrícula: 2023203675
Matéria: ELETRÔNICA ANALÓGICA

LABORATÓRIO - Lei de Ohm
MATERIAIS NECESSÁRIOS
• Multímetro;
• Interruptor;
• Fonte de alimentação;
• Painel Dias Blanco.

PROCEDIMENTOS:
FASE I – RESISTÊNCIA ELÉTRICA EM FUNÇÃO DA ÁREA

1. OBSERVANDO AS ESPECIFICAÇÕES DOS FIOS CONDUTORES
Caro estudante lembre-se que esse experimento representa uma situação real, para tal,
observe as especificações e informações referentes a todos os fios condutores presentes no
experimento.

2. POSICIONANDO PONTAS DE PROVAS NOS BORNES

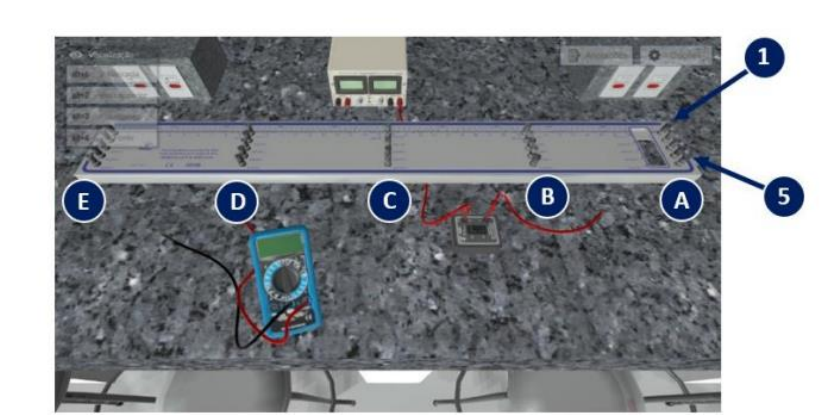

Para realização do experimento e considerando cada coluna do painel dias Blanco como
uma letra (A, B, C, D e E) da direita para a esquerda e os resistores como números de 1 a 5
de cima para baixo, você irá posicionar as pontas de prova de forma que seja possível obter
as medidas das propriedades elétricas desejadas.


Insira a ponta de prova positiva do multímetro no borne “A1”. Em seguida, insira a ponta
de prova negativa no borne “B1”. Neste experimento você irá realizar medidas também nos
pontos “AC1”, AD1” e “AE1”.
3. LIGANDO O MULTÍMETRO
Para ligar o sistema visualize o multímetro e observe se o botão de ajuste está na
posição “Off”. Caso o multímetro esteja desligado, ligue-o.

4. MEDINDO RESISTIVIDADE DE UM RESISTOR EM FUNÇÃO DO COMPRIMENTO
Ajuste o multímetro para a posição adequada para a realização de medições de
resistência elétrica de até 200 Ω. Agora observe que o valor da resistência, correspondente
a ligação feita, aparece na tela do multímetro.
Para posterior análise crie uma tabela semelhante a apresentada abaixo e anote os
valores encontrados para os pontos medidos no resistor 1.

Resistor 1 L (m) R (Ω) R/L (Ω/m)
AB 0,25 4,3 17,20
AC 0,50 8,5 17,00
AD 0,75 12,8 17,07
AE 1,00 17,0 17,00


5. MEDINDO RESISTIVIDADE DE UM RESISTOR EM FUNÇÃO DA ÁREA
Realize as medidas para os resistores 3, 4 e 5 no painel Dias Blanco, nas respectivas
posições “AE3”, “AE4” e “AE5”. Crie uma tabela semelhante a apresentada abaixo e anote os
valores encontrados para os pontos medidos nos resistores. Calcule o valor da área de cada
resistor e anote na tabela:
Resistor 2 L (m) R (Ω) R/L (Ω/m)
AB 0,25 1,7 6,80
AC 0,50 3,2 6,40
AD 0,75 5,0 6,67
AE 1,00 6,6 6,60

Resistor 3 L (m) R (Ω) R/L (Ω/m)
AB 0,25 0,8 3,20
AC 0,50 1,7 3,40
AD 0,75 2,5 3,33
AE 1,00 3,4 3,40

Resistor 4 L (m) R (Ω) R/L (Ω/m)
AB 0,25 1,3 5,20
AC 0,50 2,5 5,00
AD 0,75 3,8 5,07
AE 1,00 5,1 5,10

Resistor 5 L (m) R (Ω) R/L (Ω/m)
AB 0,25 0 0,00
AC 0,50 0,1 0,20
AD 0,75 0,1 0,13
AE 1,00 0,1 0,10


FASE II – A CORRENTE ELÉTRICA EM FUNÇÃO DA TENSÃO E DA RESISTÊNCIA ELÉTRICA EM
UM FIO RESISTOR

6. POSICIONANDO PONTAS DE PROVAS NOS BORNES
Posicione a ponta de prova negativa do multímetro na posição “E4”. Em seguida,
posicione a ponta de prova positiva do multímetro na fonte de tensão. Conecte a ponta de
prova da fonte de tensão no painel Dias Blanco e observe que as pontas de prova estão
posicionadas em “AE4”.

7. AJUSTANDO O MULTÍMETRO
Ajuste o multímetro para a posição favorável à realização medições da corrente
elétrica.

8. AJUSTANDO FONTE DE TENSÃO
Ligue a fonte de tensão e observe as suas informações. Varie a tensão,
aproximadamente, de 0,5 em 0,5 até que seu valor chegue a 2,5. Crie uma tabela
semelhante a apresentada abaixo e anote os valores encontrados para os pontos medidos
no resistor 4.
Resistor 4 “EA4”
V (V) I (A) V/i (V/A) Ω
0,5 0,09 5,56 Ω
1,0 0,18 5,56 Ω
1,5 0,28 5,36 Ω
2,0 0,38 5,26 Ω
2,5 0,48 5,21 Ω



9. REPETINDO O EXPERIMENTO
Realize as medidas para os outros resistores apresentados no painel Dias Blanco.

Resistor 1 “EA1”
V (V) I (A) V/i (V/A) Ω
0,50 0,03 16,67 Ω
1,00 0,06 16,67 Ω
1,50 0,09 16,67 Ω
2,00 0,11 18,18 Ω
2,50 0,14 17,86 Ω

Resistor 2 “EA2”
V (V) I (A) V/i (V/A) Ω
0,50 0,07 7,14 Ω
1,00 0,14 7,14 Ω
1,50 0,22 6,82 Ω
2,00 0,29 6,90 Ω
2,50 0,36 6,94 Ω

Resistor 3 “EA3”
V (V) I (A) V/i (V/A) Ω
0,5 0,14 3,57 Ω
1,0 0,29 3,45 Ω
1,5 0,45 3,33 Ω
2,0 0,61 3,28 Ω
2,5 0,76 3,29 Ω

Resistor 5 “EA5” – A fonte entrará em curto circuito para realização deste teste; A vai
gerar uma corrente maior que 5A, o fusível do experimento não suporta essa corrente e vai
abrir.
V (V) I (A) V/i (V/A)
0,5 NA NA
1,0 NA NA
1,5 NA NA
2,0 NA NA
2,5 NA NA

10. ANALISANDO OS RESULTADOS
Siga para a seção “Avaliação de Resultados”, neste roteiro, e responda de acordo com
o que foi observado no experimento.















Rio de Janeiro, 20 de setembro de 2023
