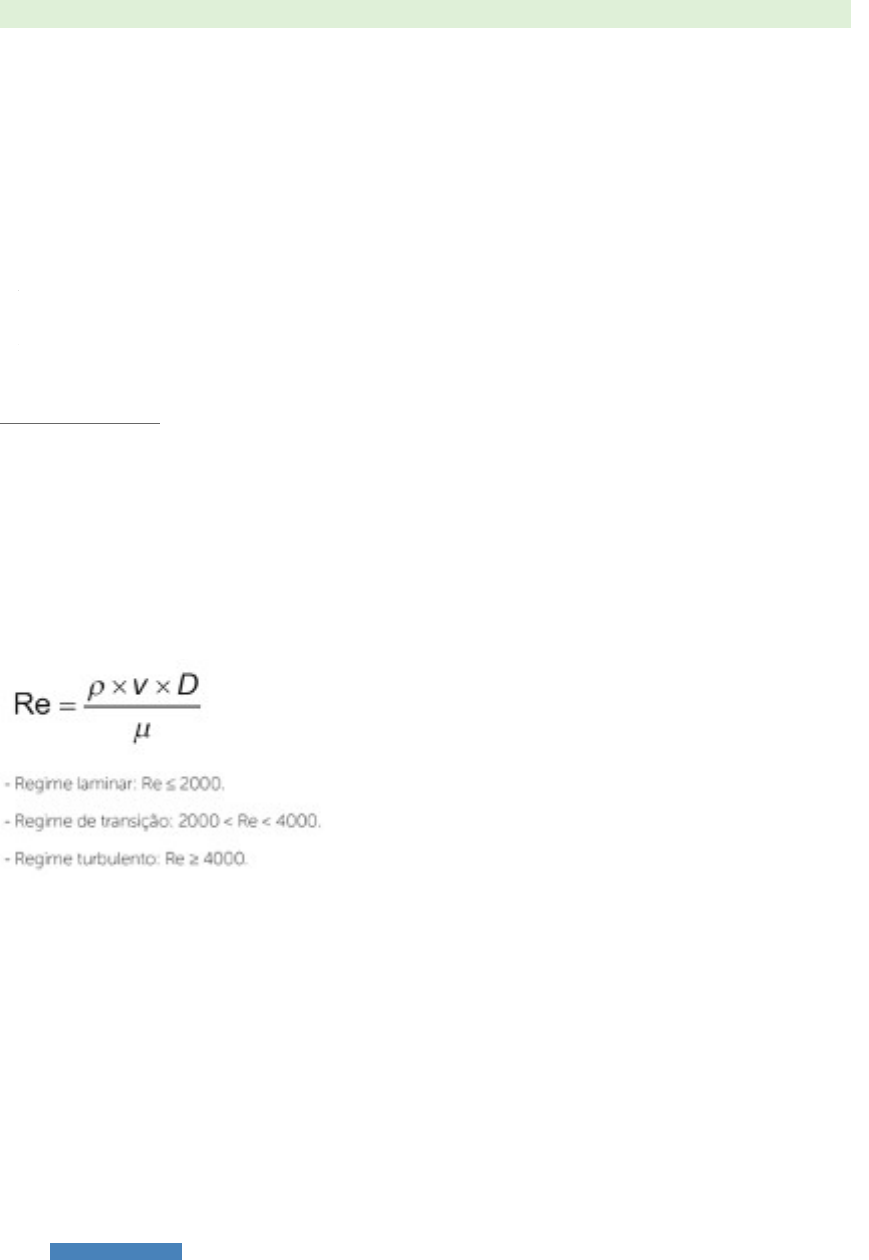

Av1 - Hidraulica e Hidrometria ×Sua avaliação foi confirmada com sucesso Informações Adicionais · Período: 21/08/2023 00:00 à 25/09/2023 23:59 · Situação: Cadastrado · Tentativas: 1 / 3 · Pontuação: 2500 · Protocolo: 939308506 Avaliar Material 1) Considere uma tubulação de 250 mm de diâmetro e 2 km de comprimento, que escoa água de um manancial para uma estação de tratamento de água ( ρ= 1000 kg/m³; µ = 1,0 x 10-3 N.s/m²), considerando que uma vazão de 25 L/s é escoada, assinale a alternativa que apresenta corretamente a classificação do escoamento em questão, de acordo com os seguintes limites: Alternativas: · a) Regime turbulento; com Re = 1125000. · b) Regime turbulento; com Re = 127500. Alternativa assinalada · c) Regime de transição; com Re = 12500. · d) Regime laminar; com Re = 127 · e) Regime laminar; com Re = 1235. 2) A água coletada de uma barragem é conduzida a um reservatório a 600 m de distância, por uma tubulação de 250 mm de diâmetro, com fator de atrito f = 0,0095, transportando uma vazão de 35 L/s. A figura a seguir ilustra os acessórios presente no sistema, que também estão listados na tabela que segue. Fonte: Adaptado de Baptista (2014) BAPTISTA, Márcio Benedito; COELHO, Márcia Maria L. P. Fundamentos de engenharia hidráulica. 3. ed. Belo Horizonte: UFMG, 2010-2014. 473 p. Quantidade Acessório K 1 Entrada de borda 1,0 2 Válvula de gaveta (aberta) 0,2 2 Curva 90° 0,4 2 Cotovelo 45° 0,4 1 Saída da tubulação 1,0 Com base na situação exposta determine a perda de carga total do sistema. Alternativas: · a) ¿HT 0,7 m. Alternativa assinalada · b) ¿HT 77,0 m. · c) ¿HT 0,07 m. · d) ¿HT 7,5 m. · e) ¿HT 777,5 m. 3) Suponha que você é responsável pelo dimensionamento de uma tubulação que interliga duas caixas, transportando 15 L/s de água. Na região onde a tubulação será instalada é de praxe para engenheiros adotar a constante de variação econômica de construção de tubulações k=1,15. Preliminarmente é necessário a determinação de um diâmetro econômico para essa condição (D1). Determine também para a mesma condição de escoamento o diâmetro econômico, entretanto, para uma instalação predial com funcionamento médio de 14 horas por dia (D2). Alternativas: · a) D1 = 100 mm e D2 = 150 mm. · b) D1 = D2 = 140 mm. Alternativa assinalada · c) D1 = 14 mm e D2 = 700 mm. · d) D1 = 65 mm e D2 = 140 mm. · e) D1 = D2 = 14 mm. 4) Uma tubulação de ferro fundido novo de 700 mm de diâmetro e fator de atrito (f) de 0,026, conduz água numa extensão de 8,3 km em regime permanente e forçado, ligando um rio a uma estação de tratamento de água, a uma vazão de 1,2 m³/s. Com base na situação exposta determine a perda de carga que ocorre no sistema. Alternativas: · a) ¿H=152,95 m. Alternativa assinalada · b) ¿H= 12,5 m. · c) ¿H= 192,56 m. · d) ¿H= 1,26 m. · e) ¿H= 1259,52 m. 5) Suponha que você é o engenheiro responsável pelo dimensionamento de uma tubulação, que conduz água entre dois reservatórios A e B, que fazem parte da rede de abastecimento de água (γ = 9800 N/m³) de uma cidade, com escoamento permanente e extensão de 5 km. Os reservatórios estão situados nas cotas topográficas de A e B, 256 m e 234 m, respectivamente. A pressão máxima que as peças de ligação da tubulação em A suportam é de 125000 N/m², enquanto em B é 136000 N/m². Considerando a situação exposta, você como engenheiro deve determinar a perda de carga deste sistema, considerando que este irá operar com pressão máxima, considerando que a velocidade escoamento será de 1,5 m/s. Alternativas: · a) ¿HAB = 289,2 m. · b) ¿HAB = 56,23 m. · c) ¿HAB = 2,99 m. · d) ¿HAB = 25896,0 m. · e) ¿HAB = 20,89 m. Alternativa assinalada
