A polarização do transistor — para seu correto funcionamento, dentro de características e regiões de
operação esperadas, para dado circuito eletrônico qualquer ou aplicação específica — deve ser feita
considerando alguns parâmetros importantes. Entre eles, é possível ter em mente, para definição do
circuito de polarização CC, a temperatura, por exemplo.

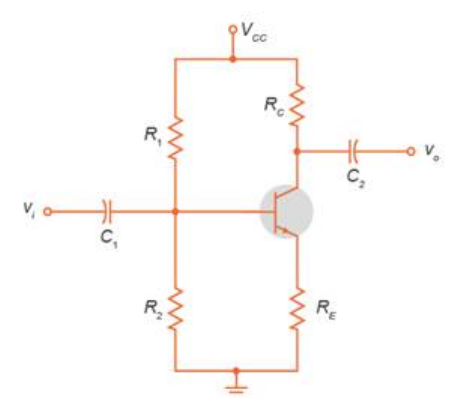

Nesse sentido, analise o circuito de polarização a seguir.
Fonte: BOYLESTAD; NASHELSKY, 2013, p. 158.
BOYLESTAD, R. L.; NASHELSKY, L. Dispositivos eletrônicos e Teoria de Circuitos. São Paulo:
Prentice-Hall, 2013.
Considerando o circuito apresentado, podemos afirmar que:
Resposta correta: considerando o quão frágil dispositivos como transistores e
diodos são frente à temperatura e às variações nesta, estabelece-se o uso de
circuitos de polarização CC, como os divisores de tensão, de modo que a
polarização ocorrerá sem depender do ganho
 ou dependendo deste de forma mínima possível no cenário.
trata-se de um circuito de polarização CC com divisor de tensão, utilizado especialmente quando se
deseja o projeto menos dependente do ganho de corrente.
Resposta correta
a tensão base-terra, nesse caso, é dada em função da tensão da fonte aplicada ao coletor, tal que se
tem o seguinte cálculo em função da tensão de Thévenin .
a corrente na base dependerá do valor obtido no divisor de tensão, de modo que esta pode ser
calculada a partir da tensão de Thévenin ( ).
para análise em corrente contínua, é possível tomar um circuito equivalente, pela análise de
Thévenin, de modo que a tensão equivalente será dada pela tensão sobre o equivalente de e
 em série.
a consideração de circuito equivalente, pela análise de Thévenin, faz-se necessária nesse tipo de
cálculo, sendo a resistência equivalente dada por e em série, por exemplo.
