Questão 1 | ESTRUTURAS
Código da questão: 16653

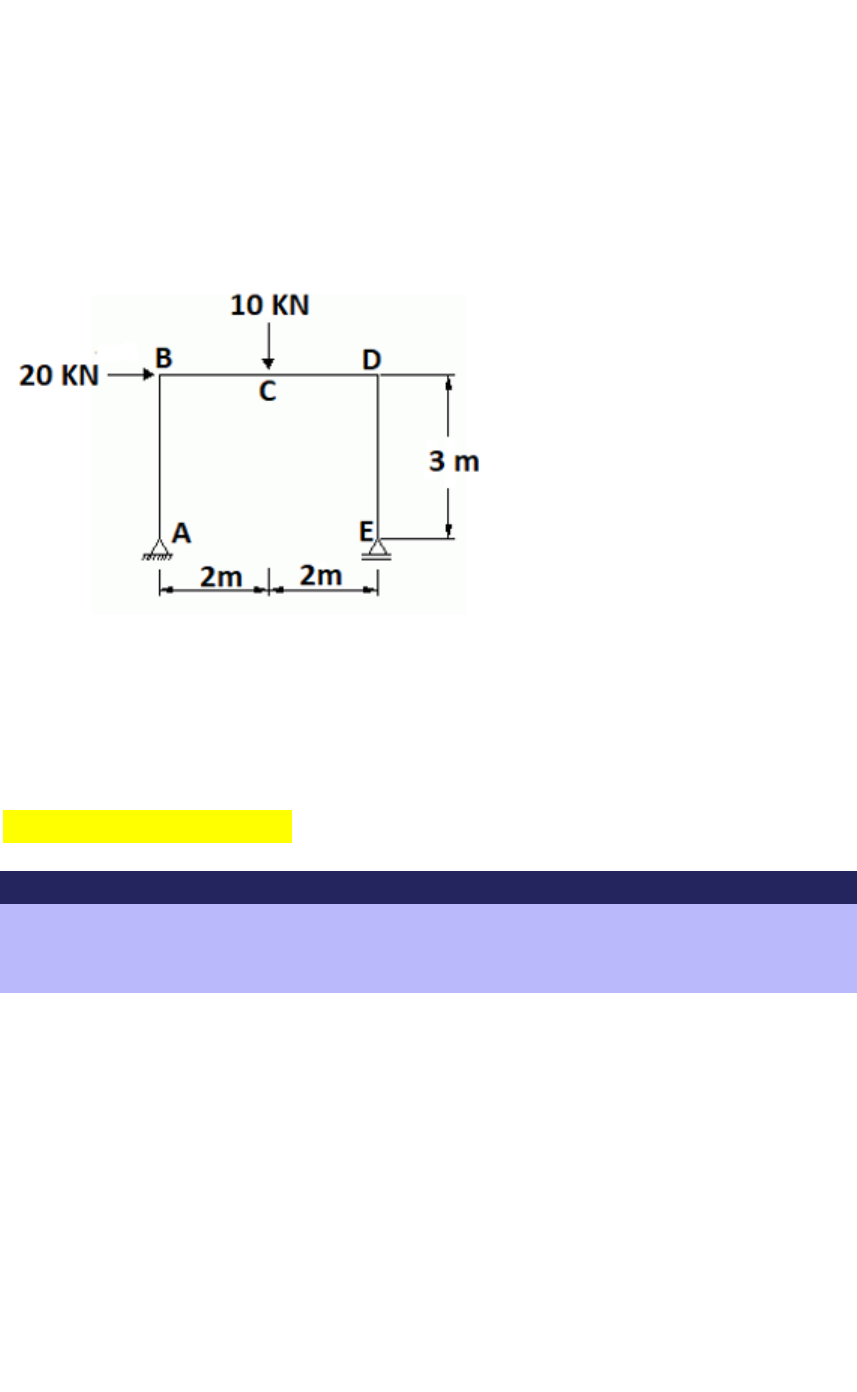

Uma rede de mercadão no estado de Pernambuco conhecida
como Super Pietro, ou como a população apelidou de Pietrão,
possui diversos galpões para armazenar seus produtos
perecíveis, um de seus pórticos principais apresenta a
estrutura a seguir:

Analisando a estrutura aporticada, verificamos que o esforço
normal no trecho AB, corresponde a:
A
- 20 KN (compressão)
B
20 KN (tração)
C
- 10 KN (compressão)
D
10 KN (tração)
E
0 KN
Motivo:
Enviar
Questão 2 | ESTRUTURAS
Código da questão: 16657
Uma rede de mercadão no estado de Pernambuco conhecida
como Super Pietro, ou como a população apelidou de Pietrão,
possui diversos galpões para armazenar seus produtos
perecíveis, um de seus pórticos principais apresenta a
estrutura a seguir:

Analisando a estrutura aporticada, verificamos que a equação
do momento fletor para o trecho AB, corresponde a:
A
-10x
B
x
C
20x
D
- 20x
E
10x
Motivo:
Enviar
Questão 3 | ESTRUTURAS
Código da questão: 16617
Um jovem engenheiro calculista é contratado para
dimensionar elementos estruturais para um centro comercial
na cidade de Parnamirim, na região metropolitana de Natal,
no Rio Grande do Norte, inicialmente ele dimensiona uma
treliça plana, depois dimensiona um pórtico plano, conforme
figura a seguir, para a coberta.

A reação vertical no apoio A, corresponde a:
A
23 KN
B
13 KN
C
10 KN
D
17 KN
E
29 KN
Motivo:
Enviar
Questão 4 | ESTRUTURAS
Código da questão: 16641
Uma rede de mercadão no estado de Pernambuco conhecida
como Super Pietro, ou como a população apelidou de Pietrão,
possui diversos galpões para armazenar seus produtos
perecíveis, um de seus pórticos principais apresenta a
estrutura a seguir:

Analisando a estrutura aporticada, verificamos que a reação
horizontal, corresponde a:
A
20
B
40
C
0
D
30
E
10
Motivo:
Enviar
Questão 5 | ESTRUTURAS
Código da questão: 16623
A coberta de um galpão industrial feita de estrutura metálica
tem como sistema estrutural o uso de treliças, conforme figura
a seguir.

No seu dimensionamento, o valor da reação VB é:
A
22 KN.
B
0 KN.
C
18 KN.
D
6 KN.
E
12 KN.
Motivo:
Enviar
Questão 6 | ESTRUTURAS
Código da questão: 16639
Em um concurso promovido pela Uninassau, o sistema
estrutural escolhido para análise foi o de uma grelha isostática.
A grelha que venceu o concurso está indicada abaixo:

O valor da reação VE da grelha corresponde a:
A
100 KN
B
80 KN
C
20 KN
D
60 KN
E
40 KN
Motivo:
Enviar
Questão 7 | ESTRUTURAS
Código da questão: 16670
“Produzidas em concreto, metal, alvenaria ou aço expandido e
utilizadas nos mais variados cenários – sobre estradas ou
avenidas, em empresas, museus, hospitais, lojas, parques e até
mesmo em residências – as passarelas precisam, antes de
tudo, ser seguras e acessíveis”.
Usando como referência o texto acima, temos um pórtico
plano de uma passarela que atravessa uma rodovia federal.

Para o pórtico plano, o valor do esforço normal na barra 2, em
KN, corresponde a:
A
12.
B
0.
C
- 12.
D
11.
E
- 11.
Motivo:
Enviar
Questão 8 | ESTRUTURAS
Código da questão: 16668
“Produzidas em concreto, metal, alvenaria ou aço expandido e
utilizadas nos mais variados cenários – sobre estradas ou
avenidas, em empresas, museus, hospitais, lojas, parques e até
mesmo em residências – as passarelas precisam, antes de
tudo, ser seguras e acessíveis”.
Usando como referência o texto acima, temos um pórtico
plano de uma passarela que atravessa uma rodovia federal.


Para o pórtico plano, o valor do esforço cortante no trecho AF
na barra 1, em KN, corresponde a:
A
- 11.
B
- 12.
C
12.
D
0.
E
19.
Motivo:
Enviar
Questão 9 | ESTRUTURAS
Código da questão: 16646
Uma rede de mercadão no estado de Pernambuco conhecida
como Super Pietro, ou como a população apelidou de Pietrão,
possui diversos galpões para armazenar seus produtos
perecíveis, um de seus pórticos principais apresenta a
estrutura a seguir:

Analisando a estrutura aporticada, verificamos que o esforço
cortante no trecho CD, corresponde a:
A
-10
B
10
C
20
D
-20
E
0
Motivo:
Enviar
Questão 10 | ESTRUTURAS
Código da questão: 16666
“Produzidas em concreto, metal, alvenaria ou aço expandido e
utilizadas nos mais variados cenários – sobre estradas ou
avenidas, em empresas, museus, hospitais, lojas, parques e até
mesmo em residências – as passarelas precisam, antes de
tudo, ser seguras e acessíveis”.
Usando como referência o texto acima, temos um pórtico
plano de uma passarela que atravessa uma rodovia federal.


Para o pórtico plano, o valor da reação VA em KN, corresponde
a:
A
11.
B
28.
C
7.
D
19.
E
37.
