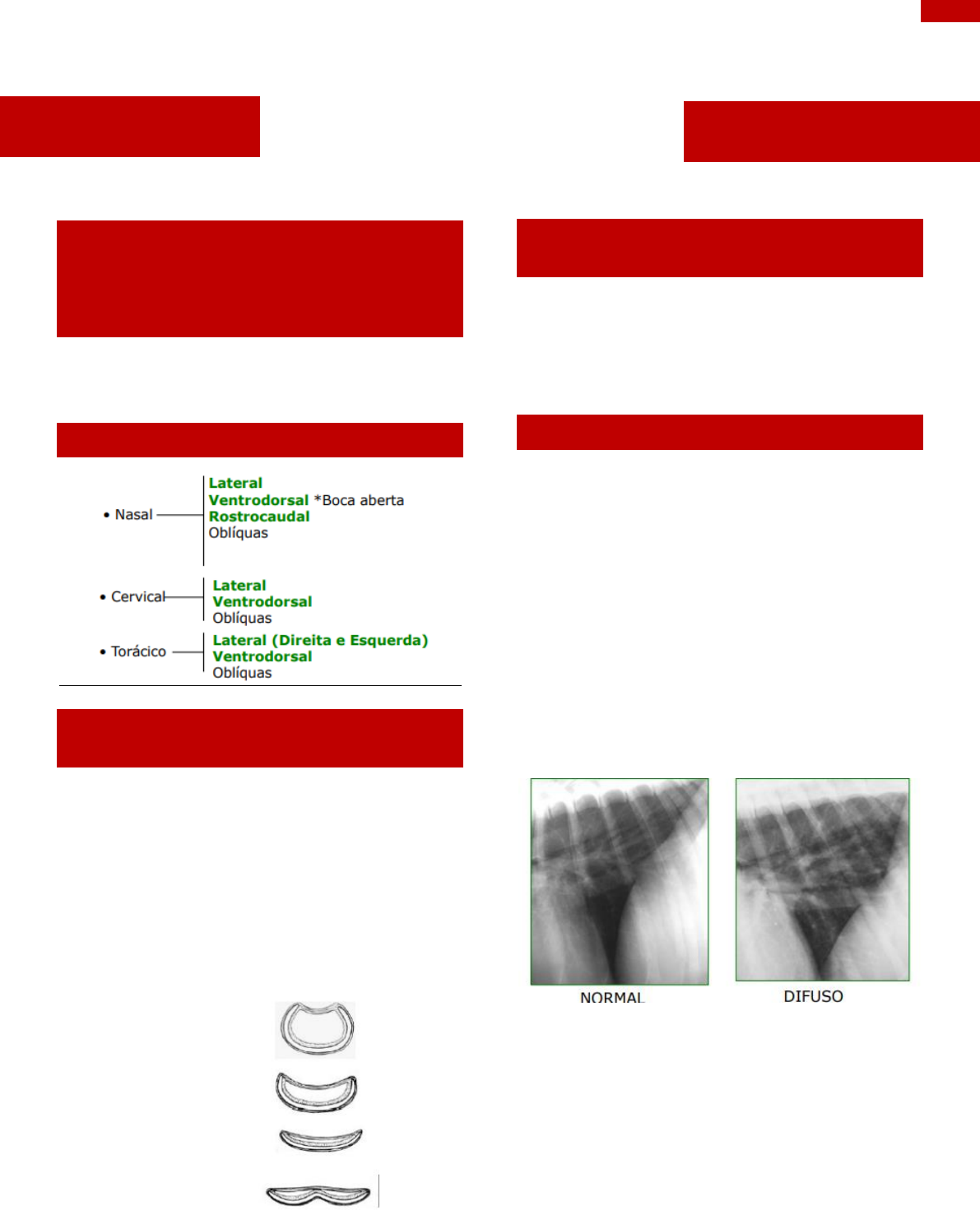

1 Diagnóstico por Imagem – Débora Medeiros






Radiologia do trato
respiratório
Projeções radiológicas
Segmentos Respiratórios

Traqueia
Corpo estranho
Deslocamento
Colapso
Ruptura Cervical
Colapso de traqueia

Grau
 I.– 25% ↓diâmetro
II.– 50% ↓ diâmetro
III.– 75% ↓ diâmetro
IV.– 100% ↓ diâmetro






Pulmão
Padrões radiológicos
pulmonares
Intersticial
Linear
Infiltração tecidual, celular ou fluídos no
interstício pulmonar.
Achados radiográficos
► Aumento da Radiopacidade
► Diminuição definição das margens
vasculares pulmonares
► Marcações em linha não vasculares

Nodular
Multiplicação de células intersticiais
Simples ou Múltiplos nódulos radiopacos
► Miliar 0,3 - 0,5 cm
► Nódulo 0,5 - 3 cm
► Massa > 3 cm
Radiografia do Sistema
Cardiorrespiratório


2 Diagnóstico por Imagem – Débora Medeiros


Alveolar
Causado pelo deslocamento do ar do interior
do alvéolo.
► Acúmulo de fluidos
► Infiltração celular
► Atelectasia
Sinais radiológicos:
► Opacidade em “penugem”
► Áreas de ↑ opacidade sem visualização de
vasos
► Visualização de fissuras interlobares
► Broncograma aéreo

Padrão Pulmonar Bronquial
► Espessamento (infiltração de fluidos ou
células)
► Espaço peribrônquico com fluido ou
células

Sinais Radiológicos
► Opacidade tipo anel (“rosquinhas”)
► Opacidade em linhas paralelas (“linhas de
trem”)

Infiltrado Peribronquial

Bronquiectasia
Dilatação e saculação bronquial
Decorrência de:
 Bronquite crônica
 Broncopneumonia de decúbito




3 Diagnóstico por Imagem – Débora Medeiros
Padrão Pulmonar Vascular
Hipervascularização (insuficiência cardíaca,
obstrução atrial, doença tromboembólica,
doença pulmonar, desvio direita-esquerda...)

Hipovascularização (hipovolemia, choque,
desidratação, estenose pulmonar, desvio
direita-esquerda...)

Padrões Pulmonares

Pneumotórax
Presença de ar livre no interior da cavidade
pleural

Sinais radiológicos
► Deslocamento do coração no sentido
dorsal
► Maior radiolucência em periferia

Mediastino
Espaço entre os dois sacos separando
fisicamente os dois hemitórax.
Tumores
Pneumomediastino
Visualização de estruturas que são
normalmente ocultas:
► Borda serosa da traqueia
► Tronco braquiocefálico
► Veia cava cranial
► Subclávia esquerda
► Borda exterior do esôfago


4 Diagnóstico por Imagem – Débora Medeiros

► Pneumomediastino

► Normal

Diafragma
Momento inspiratório favorece o contraste
nas projeções lateral e VD/DV.
Hérnia Diafragmática Peritônio
Pericárdica (congênita)

 Hérnia Diafragmática
Traumática (adquirida)

Radiologia do Coração


Método Buchanan & Bücheler
VHS = Vertebral Heart System
► Felinos: 6,8 - 8,1 corpos vertebrais
► Caninos: 8,5 - 10,6 corpos vertebrais
Exceções
Variações raciais


5 Diagnóstico por Imagem – Débora Medeiros


Aumento cardíaco
► DIREITO
► ESQUERDO
► GENERALIZADO
Aumento câmaras direitas
Lateral
► Maior volume da silhueta cardíaca em
região cranial;
► Perda da convexidade do bordo cranial
cardíaco;
► Maior área de contato do coração com o
esterno. *Variação de contato do
coração com o esterno =raças caninas;
► Menor ângulo formado entre a cava
cranial e o bordo cranial cardíaco
► Elevação da traqueia na porção cranial da
traqueia (anterior à carina)
(ocasionalmente).

Dorsoventral/ Ventrodorsal
► Maior volume da silhueta cardíaca,
ocupando + de 2/3 da cavidade torácica;
► Arredondamento do bordo cardíaco
direito = coração em D invertido;
► Ápice cardíaco poderá estar + à esquerda
que o normal.

D Invertido
Aumento das câmaras esquerdas
Lateral
► Elevação dorsal da porção caudal da
traqueia;
► Bordo cardíaco caudal se apresenta mais
reto e mais vertical do que o normal;
► Elevação da cava posterior;
► Protuberância em região dorsocaudal
► Protuberância em região caudoventral.


6 Diagnóstico por Imagem – Débora Medeiros

Dorsoventral / Ventrodorsal
► Maior silhueta cardíaca em região
esquerda;
► Arredondamento do bordo cardíaco
esquerdo;
► Proeminência do átrio esquerdo/aurícula
esquerda (posição 2-3h na analogia do
relógio)
► Ápice cardíaco poderá estar deslocado
para a direita.

Cardiomegalia Generalizada



























7 Diagnóstico por Imagem – Débora Medeiros
RADIOGRAFIA DO SISTEMA
DIGESTÓRIO


Preparo do paciente
► Jejum sólido de 12-24 h
► Enema 1 – 2 h antes do exame (expulsão
de gases e líquidos do cólon)
► Realizar o RX SIMPLES (obrigatório)
mediatamente antes do contrastado
► Não realizar o exame sem preparo
► Não permitir a ingestão de água 2 h antes
do exame contrastado (diluição do bário)

► Meios de contraste
AR

Bário
Prejudicial a cavidade abdominal = NÃO
USAR EM RUPTURAS / LACERAÇÕES





Iodo Orgânico Iônico
► Hidrossolúvel = Inócuo à cavidade
peritoneal
► Trânsito rápido
► Hipertonicidade = passagem de líquido
dostecidos ao TGI = CUIDAR
DESIDRATAÇÃO!
► Pode ocorrer diarreia e vômito Edema
pulmonar se for aspirado

Iodo Orgânico não Iônico
► Não é hipertônico
► Não reveste muito bem a mucosa




8 Diagnóstico por Imagem – Débora Medeiros
Tempos radiográficos

Esôfago
Interpretação Radiográfica
Avaliar:
► TRAJETO
► MUCOSA
► FALHAS DE PREENCHIMENTO
► LÚMEN
Aumento de volume esofágico
POSSÍVEL VISUALIZAÇÃO EMEXAMES
RADIOLÓGICOS SIMPLES
Localizado
Divertículo Esofágico
► Lesões Camada Muscular
► Lesões SNP


► Generalizado
Megaesôfago
► Lesões SNC
► Hipoadrenocorticismo
► Miastenia Grave
► Polimiosite
► Tétano...

Anomalia Vascular Anelar
Persistência Do Arco Aórtico Direito
► Anomalia Vascular Congênita
► Constrição pelo Ligamento Arterioso
► Base do Coração
► Regurgitação Persistente
► Pneumonia Persistente

Corpo Estranho Esofágico



9 Diagnóstico por Imagem – Débora Medeiros
Ruptura de esôfago

Cavidade abdominal



Estômago
Tamanho: três espaços intercostais

Distensão Gástrica

Dilatação Gástrica

Torção Gástrica



10 Diagnóstico por Imagem – Débora Medeiros
Corpo estranhando gástrico

Tempo de esvaziamento gástrico
Normal: Início 10 a 15 min, completado em
1-4 horas.

Avaliação da parede gástrica
► Normal – Lisa e Uniforme
► Espessada – Gastrite ; Neoplasia
Hérnia de Hiato
Densidade de tecido mole semicircular a oval
na região caudal do tórax.

Intestino Delgado
CANINOS
► ≤ 2-3x diâmetro de 1 costela
► ≤ 1,6 x altura central do corpo L5
► < largura de 1 espaço intercostal
FELINOS
► < 2 x altura cranial L2
► ≤ 2 x altura central do corpo L4
► ≤ 12mm
Sinais Radiológicos Normais
Exame contrastado
► Duodeno felino: “colar de pérolas”
► Jejuno-íleo: série de alças na parte central
Trânsito do bário no ID:
► Chega à porção final em 30 a 120 min
(cão) e 30 a 60 min (gato)
► Mais rápido em preparações com iodo
Íleo paralítico/adinâmico
Obstrução funcional
► Todo ID afetado Alças empilhadas Com
conteúdo
► Diâmetro maior
► Dilatação gástrica



11 Diagnóstico por Imagem – Débora Medeiros
Íleo Mecânico
Obstrução mecânica
► Segmento afetado,
► Alças com GASES,
► Diâmetro maior,
► Dilatação Gástrica

Corpo Estranho Linear

Intussuscepção
► Invaginação de 1 porção do intestino para
o interior do segmento distal adjacente
► Cães jovens
► Hipermotilidade, enterite, parasitismo
► Massa palpável no abdômen

Hérnia Umbilical

Intestino Grosso


Cólon Felino

Colite
Enema baritado


12 Diagnóstico por Imagem – Débora Medeiros
Colite
Sinais radiológicos
► Mucosas com dobras espessadas
► Estreitamento do lúmendo cólon
► Aderência do contraste
► Espasmos dos segmentos do cólon

Megacólon Fecaloma
Pode ser congênito ou mecânico

Hérnia Perineal

Fígado
CRANIAL - Abdômen cranial, diafragma
CAUDAL - Entre estômago, RD e porção
cranial do duodeno
Projeção Lateral Abdominal
EIXO GÁSTRICO
► Paralelo as Costelas
► Perpendicular a Coluna
► Dentro do Arco Costal
► Margens triangulares e afiladas

Projeção VD Abdominal
► Difícil visualização
► Dentro Arco costal
► Perpendicular a Coluna

Hepatomegalia
PROJEÇÃO LATERAL
► Deslocamento caudal


13 Diagnóstico por Imagem – Débora Medeiros
► do eixo gástrico
► Após o arco costal
► Margens arredondadas

 PROJEÇÃO VD
► Estômago deslocado caudalmente e
para aesquerda
► ↑ ou ↓ deslocamento do duodeno,
cólon e rim D

Aumento da Densidade
Hepática
MINERALIZAÇÃO
► Cálculos
► Calcificação
distrófica
► Tumores


Vesícula Biliar
Normalmente não é visualizada.

SE ↑ de volume
PODE ser visualizada.
Mais comum em gatos
Anorexia
Baço
► Triangular
► Densidade do fígado (abdômen E)
► Caudal ao estômago (VD)

Esplenomegalia



14 Diagnóstico por Imagem – Débora Medeiros
 Cavidade Peritoneal
Peritônio
Detalhe Da Serosa
Perda = pouca gordura abdominal; líquido
peritoneal; peritonite; ruptura de órgãos;
massas neoplásicas.

Opacidade
 Diminuição
► Acúmulo de gás extraluminal
► Cirurgia abdominal
► Paracentese
► Gás produzido por bactérias
► Ruptura de órgãos ocos
Gordura anormal (menor opacidade que
líquidos)
► Obesidade
► Lipoma, lipossarcoma
Pneumoperitônio

Gordura

















15 Diagnóstico por Imagem – Débora Medeiros
Radiografia do Sistema
Geniturinário



Preparação do Paciente
► Jejum alimentar 12-24 horas
► Esvaziamento gastrointestinal (enema 1-
2h antes) (livre de gás e fezes)
► Compressão abdominal (faixa
compressiva)


 Projeções Radiológicas
 Laterais
 Ventrodorsal
 Projeções posturais
 Oblíquas
 Tamanho Renal
CORPO da L2
CÃO: 2,5 a 3,5 x comprimento L2
GATO: 2,4 a 3,0* / 1,9 a 2,6** x comprimento
L2





Urografia Excretora
► Compressão abdominal cranial ao púbis
(obstrução de fluxo e distender pelve
renal e ureteres)
► 600-700mg/kg IV (Thrall et al., 2015)
► Administrar em 1-2 minutos (bolus)
Contraste no espaço perivascular = pode
ocorrer necrose tecidual
Tempos
► Imediato; 5; 20; 40 min*Remover
compressão após radiografia dos 20 min
se pelves e ureteres estão bem definidos.
► Repetir em 5 minutos após retirada da
faixa.

Faixa Compressiva
Contraindicações: Cálculos urinários, massa
abdominal, pósoperatório, dor intensa,
trauma, fraturas, rupturas de órgão.
Fases da urografia excretora
► Arteriograma – Artérias renais, Imediato



16 Diagnóstico por Imagem – Débora Medeiros
► Nefrograma – Córtex e medular 10
segundos até 2 minutos (parênquima
renal radiopaco)
► Pielograma – sistema coletor 2 minutos
em diante (Recessos pélvicos, pelves e
ureteres mais e vidente na compressão)

► Agenesia Renal
Quando não tem um rim
► Nefromegalia compensatória
► Congênita (Achado Acidental)
► Adquirida (Nefrectomia)
Hidronefrose e Hidroureter
Etiologia
► Obstrução ao fluxo urinário
► Cálculo
► Ligadura cirúrgica acidental
Imagem Radiográfica
Exame simples
Nefromegalia
Exame contrastado
► Atrofia do parênquima
► Dilatação do sistema coletor renal (pelve e
recessos pélvicos)
► Dilatação ureteral


Neoplasia Renal
Tamanho normal, maior ou disforme
Contrastado
► Área sem contraste
► Distorção/desvio da pelve/recesso
pélvicos
► Dilatação de recessos pélvicos, pelve ou
ureteres

Ureteres
► Forma
► Calibre
► Função
 RX Simples
 Urografia Excretora



17 Diagnóstico por Imagem – Débora Medeiros
Ectopia Ureteral
Inserção Ectópica
► Vesícula urinária
► Uretra
► Vagina
► Útero
Ureter Ectópico
Incontinência urinária

Ruptura Uretral
Etiologia
Geralmente origem traumática
Deslocamento de cálculos
Urografia Excretora


Vesícula Urinária
Anatomia
 Forma
 Tamanho
 Localização
Cistografia: + = iodo orgânico solúvel em
água 20%
Pneumocistografia: Ar/dióxido de carbono
(CO2) / dióxido nitroso (NO2)
ar: mucosa lesada - embolia gasosa
Cistografia duplo contraste: C+ e ar
(distensão/resistência êmbolo ou 1-5 ml/kg)
esvaziar vesícula urinária.

Cistite
► Aguda
► Crônica
► Enfisematosa – Diabetes Mellitus
Exame contrastado:
► Irregularidade de mucosa
► Ulcerações


18 Diagnóstico por Imagem – Débora Medeiros

Ruptura
Traumatismo (bexiga repleta)
Radiografia simples - cistografia +

Neoplasia
Tipos
► Maligno
► Benigno
► Pólipos
 Pneumocistografia
 Cistografia

Hérnia Perineal

Uretra
► Rx simples
► Uretrografia (10-15 mL Canino /5-10 mL
Felino) *iodo solúvel em água
Ruptura

Urolítiase
► Urólitos
► Cálculos urinários
► Concreções policristalinas
► Processos infecciosos
► Achados acidentais
► Mais comum na vesícula urinária


19 Diagnóstico por Imagem – Débora Medeiros


Cálculos



Útero
► Não visualizado – normal
► Alterações radiológicas: estruturas
tubulares aumentadas de volume e
tortuosas
► Melhor visualização: proj. Lateral
 Aumento uterino:
► Piometra
► Mucometra
► Fisometra
► Gestação
► Neoplasia
Diagnóstico diferencial: US, exame físico,
hemograma.

Fisometra
Gás no útero devido a bactérias



20 Diagnóstico por Imagem – Débora Medeiros
Gestação
 Mineralização: ossos fetais
► >42° DIA = cadela
► >38° DIA = gata
Objetivos:
► N° de fetos
► Estática / viabilidade / condições das vias
fetais (moles e duras)
*QUEBRA DE DNA
Estática fetal
► Apresentação = eixos longitudinais do
corpo do feto e materno (normal:
longitudinal)
► Posição = dorsos materno e fetal
(normal :posição superior)
► Atitude = partes móveis do feto
(normal: atitude distendida)
Distocia
Parto difícil / incapacidade de expulsão fetal
► Transtornos fetais (viabilidade fetal)
► Transtornos maternos (anatômico
endócrino ou psicológico)
Morte Fetal
Alterações radiográficas:
► Gás no útero, cavidade torácica e
abdominal dos fetos ou vasos fetais
► Colapso do crânio (sobreposição dos
ossos) -
► Sinal de Spalding
► Lise óssea fetal
► Fetos mumificados
► Maceração
Sinal de Spalding

Mumificação

Maceração
► Debris ósseos, sem disposição de
esqueleto
► Infeccioso



21 Diagnóstico por Imagem – Débora Medeiros

Morte Fetal + Infecção Uterina
Alterações radiográficas:
► Fetos enfisematosos
► Radiolucência (gás) no interior uterino e
fetal
Próstata
Caudal a bexiga


Opacidade água
Cistrografia (diferenciar bexiga)
Felinos – não visualizada no rx
Hiperplasia Prostática /
Prostatite
 ↑interstício e ductos
Alterações radiográficas
► Massa caudoventral simétrica no
abdômen junto ao infundíbulo da bexiga
► Deslocamento dorsal do cólon e ventral
da bexiga
► Retenção Vesical
► Constipação

Neoplasia prostática
Alterações radiográficas
► Pode ser assimétrica com margens
irregulares
► Pode apresentar calcificações
Realizar radiografia torácica (metástase
pulmonar)
