P1 Diagnóstico por Imagem Lisandra Farias

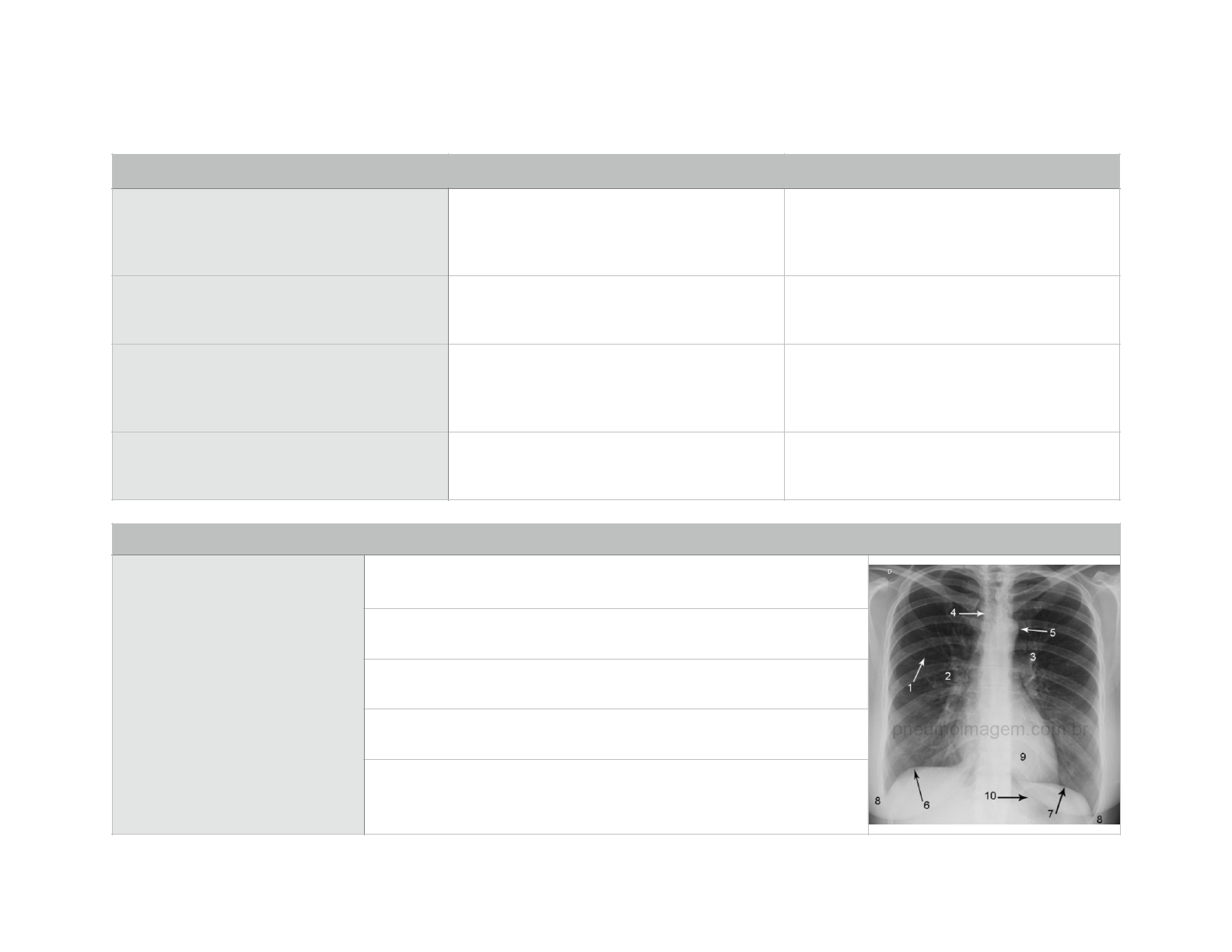

RX DE TÓRAX
Incidências Vantagens Conduta
Póstero-anterior
Evita a magnificação do coração

Visualiza melhor ar e líquidos na pleura

Permite visualização de derrame pleural com
conteúdo > 200 mL
Ombros devem estar bem afastados e o
paciente deve inspirar profundamente
Antero-posterior Em crianças pequenas e pacientes graves
acamados
Lembra: a imagem do coração fica muito
maior do que realmente é e as escápulas são
visualizadas sobre o campo pulmonar
Lateral (perfil)
Incidência de Laurell (paciente em decúbito
lateral) com incidência de raios horizontais:
permite visualização de derrame pleural com
conteúdo > 50 mL
Paciente com ombros levantados e
rotineiramente realiza-se em perfil esquerdo
Ápico-lordótica Boa avaliação de ápices pulmonares, lobo
médio e língua
Paciente em posição de hiperlordose,
retirando as clavículas dos campos
Checklist
Como avaliar um Raio-X de
tórax
A = aéreas (ou “ar”): olhe para a traquéia, siga a traqueia, desvio
traqueal
B = bordas dos pulmões: percorra as bordas dos pulmões para não
perder lesão periférica, depois avalie transparência pulmonar, simetria
C = coração e centro - calcule o IC e a seguir avalie o centro
(mediastino, hilos, vasos da base)
D = diafrágma - olhe as cúpulas e os seios e vá em busca de
derrames e “d’hérnias”(diafragmáticas, esofágicas)
E - esqueleto e esquecidos - olhar arco costal por arco costal,
costelas, clavícula, coluna - buscar irregularidades/quebra da cortical,
fraturas
P1 Diagnóstico por Imagem Lisandra Farias
ATELECTASIA
Sintomas de atelectasia: dispneia, tosse seca, desconforto torácico. Ao exame físico: retração do hemitórax à inspeção, na palpação, como não há ventilação naquela área, a
expansibilidade está diminuída e o FTV está diminuído ou abolido. Na ausculta o MV e ressonância vocal estão diminuídos. Na percussão encontra-se maciez ou submacicez (“está
tudo colapsado/fechado”). As fissuras irão nos guiar para vermos se há ou não diminuição do volume pulmonar. Normalmente não observa-se fissura em um RX de tórax, mas caso
se observar uma linha bem definida que liga dois pontos extremos do pulmão, é uma fissura, ligando-se para cima ou para baixo, dependendo da parte atelectesiada. Normal: pulmão
direito com 3 lobos e 2 fissuras (horizontal e oblíqua), já pulmão esquerdo com 2 lobos e uma fissura (oblíqua).
Tipos Características Volume pulmonar Importante
Atelectasia laminar/segmentar/
discoide
Densidades lineares variáveis,
mais comumente nas bases
pulmonares.
Sem perda de volume
significativa, paciente pode ser
ainda asintomático
Desaparece em poucos dias com
a retomada da respiração normal.
Assoc. geralmente a cx.
abdominais e processos
inflamatórios da pleura
Atelectasia por reabsorção/
obstrutiva
Decorrente de obstrução da luz
brônquica, ocorrendo reabsorção
do ar distal
Diafragma se eleva para
preencher o espaço deixado pelo
parênquima pulmonar encolhido
Causas intrínsecas: corpo
estranho, tumor

Causas extrínsecas: massas
linfonodais, tumor
Atelectasia por compressão
Quando a cavidade pleural é
parcial ou totalmente preenchida
por exsudato, tumor, sangue ou ar
Perda volumétrica devido a
compressão passiva do pulmão
Causada por processo patológico
que impeça a reexpansão
pulmonar: pneumotórax,
hemotórax, derrame pleural,
hérnias abdominais
Outras Características
Atelectasia por contração Alterações fibróticas locais ou generalizadas no pulmão ou na pleura impedem a expansão completa do
parênquima pulmonar
Atelectasia por deficiência de
surfactante
Causada por membrana hialina (síndrome da angústia respiratória no RN), SARA (síndrome da angustia
respiratória no adulto), pneumonia por irradiação (actínica), embolia pulmonar
Atelectasia por deficiência de
mobilização da caixa torácica
Por paralisia ou paresia da musculatura torácica (polomielite, doenças neurológicas), restrição de
movimento (pós-trauma ou pacientes internados)
P1 Diagnóstico por Imagem Lisandra Farias
Sinal S de Gouden: há presença de concavidade na porção lateral e um abaulamento inferior da porção medial - é um sinal sugestivo de câncer de pulmão
Sinais radiográficos na atelectasia
Diretos
Aumento da densidade local - presença de opacidade

Deslocamento das fissuras interlobares - retrações

Ausência de broncograma aéreo
Na imagem da direita: Sinal do Pico Justafrênico
 = opacidade triangular que esse projeta superiormente na
metade medial do diafragma (consequente de atelectasia do
lobo superior)
Indiretos
Elevação do diafrágma

Desvio ipsilateral do mediastino

Redução dos espaços intercostais

Hiperinsuflação compensatória
Atelectasia do lobo
superior direito

Se massa hilar + deslocamento da cisura menor = Sinal
de S de Golden)
P1 Diagnóstico por Imagem Lisandra Farias
Sinais radiográficos de atelectasia
Atelectasia do lobo superior esquerdo
Deslocamento cefálico e anterior da fissura
oblíqua

Apagamento da silhueta cardíaca

Elevamento da cúpula diafragmática
Atelectasia do lobo médio
Apagamento da silhueta cardíaca

Fácil identificação no perfil
Opacidade triangular na TC
Geralmente é sequela de tuberculose ou de
alguma Mycobacteria não tuberculose
Atelectasia de lobo inferior
Deslocamento de fissura para baixo e para
trás (posterior e medial)

Desvio inferior e medial do hilo
P1 Diagnóstico por Imagem Lisandra Farias
DERRAME PLEURAL
Produção de líquido > Absorção de líquido. E o espaço que era para ser virtual começa a coletar líquido. Causas mais comum: Insuficiência cardíaca (principal),
pneumonia (derrame parapneumônico), câncer (paciente idoso), tuberculose (paciente jovem com derrame unilateral).
Não esquecer de: pleura visceral (conectada ao pulmão) e pleura parietal (na parede, gradil costal) e o espaço entre elas é o espaço virtual que no derrame
pleural é ocupado por líquido
Características Imagem
Não esquecer!
Estado normal do líquido pleural é de 10-15mL

Acúmulo ocorre primeiramente no seio costofrênico posterior
Determinado por imagem densa delimitada por uma linha curva: Sinal
do Menisco (Parábola de Damoiseau)

RX de tórax costuma ser o primeiro passo na detecção e avaliação!

TC para doença subjacente e opacificação total do hemitórax

US na caracterização e orientação da intervenção para remoção
Tipos
Transudatos: IC, síndrome nefrótica, cirrose com ascite
Exsudatos: embolia pulmonar, efusão parapneumônica
P1 Diagnóstico por Imagem Lisandra Farias
Fenômenos que ocorrem: aumento da pressão hidrostática e diminuição da pressão osmótica (coloidal)
Transudato: desequilíbrio entre a pressão hidrostática e pressão coloidosmótica
Exsudato: poro do vaso aumenta e além de equilíbrio das pressões, as proteínas saem também por aumento do poro do vaso, se alterando a pressão osmótico
Quadro clínico: dor pleurítica, tosse, dispneia
Ao exame físico: na inspeção observa-se abaulamento, desvio contralateral do mediastino e alargamento intercostal. Redução do frêmito tóraco vocal à palpação.
Na percussão há macicez/rebaixamento hepático e na ausculta o MV está reduzido e pode haver sopro pleurítico.
Quando o volume atinge cerca de 200-300mL ele é capaz de obliterar o seio costofrênico lateral em PA.
Tipos de Derrame Pleural
Derrame pleural livre
Opacidade homogênea delimitada
internamente por um linha curva (Parábola de
Damoiseau)

Apagamento dos ângulos gosto e
cardiofrênicos

Mobilidade do líquido livre
Derrame loculado
Aderências entre a pleura parietal e visceral
que resultam no desenvolvimento de coleções
septadas. Forma opacidade redondas mal
definidas
P1 Diagnóstico por Imagem Lisandra Farias
Derrame interlobar
Acúmulo de líquido nas cisuras interlobares.
Mais frequente na cisura horizontal.
Desaparecem com o tratamento da doença
subjacente
Derrame subpulmonar (intrapulmonar)
Entre a base do pulmão e o diafragma. Mais
visualizado no lado esquerdo, com aumento
da distância do pulmão aerado e a bulha
gástrica> 2 cm. No lado direito observa-se
elevação da cúpula diafragmática
Hemitórax opaco
Ocorre quando o derrame atinge volumes =
ou > a 2L. Pulmão tende a sofrer atelectasia
compressiva a medida que o líquido preenche
o espaço pleural. Achados:

Redução ou aumento dos espaços
intercostais

Elevação ou retificação da cúpula frênica

Desvio mediastinal
P1 Diagnóstico por Imagem Lisandra Farias
ENFISEMA PULMONAR
Problema está na parte distal da troca gasosa. Saco alveolar fica destruído (“septos ,divisões vão embora por processo inflamatório”). Logo, esse “saco” fica
dilatado e não serve mais para trocas gasosas. Aumento dos espaços aéreos após os bronquíolos terminais, com hiperdistensão, rotura das paredes alveolares e
destruição do leito capilar. Geralmente ocorre em fase mais tardia da vida.
No RX: pulmão aumenta de tamanho, coração fica “espremido/comprimido”, número de espaços interpostas está aumentado. No RX em perfi l o tórax do
paciente parece um tonel (DPOC) e os espaço retroesternal está aumentado pois está tudo hiperinsuflado!
Classificação dos enfisemas Característica Etiologia Achado radiográfico
Centrolobular
Atinge os bronquíolos no centro
do lóbulo. Conservação de uma
faixa de parênquima normal.
Distribuição é generalizada, com
predomínio nos terços inferiores
Tabagismo
Aumento moderado do volume
pulmonar, hipertransparência,
acentuação das marcas
pulmonares, sinais de HAP
Parasseptal
Acomete a periferia dos lóbulos,
mais frequente nos lobos
superiores
Em indivíduos jovens sem
etiologia definida
Pequenas áreas de paredes
delgadas hipertransparentes
situadas junto à pleura visceral
Panlobular Acomete todo o parênquima no
interior do lóbulo pulmonar
Relacionada à deficiência de
alfa1-antitripsina
Grande aumento do volume
pulmonar, hipertransparência,
atenuação vascular, com
diminuição no número e calibre
dos vasos. Presença de bolhas
volumosas
Cicatricial
Forma mais comum de enfisema.
Destruição do parênquima
pulmonar que acompanha
qualquer tipo de fibrose
Cicatricial ué
Bolhas de enfisema junto às áreas
de fibrose de doença pulmonar de
base
P1 Diagnóstico por Imagem Lisandra Farias
PNEUMOTÓRAX
Pneumotórax é solto na cavidade pleural. Espontâneo (primário por rotura de bolhas pleurais ou secundário por doenças que adquiri ao longo da vida) ou
Adquirido (iatrogênico, barotrauma ou traumático). Pneumotórax primário é o mais comum, por asma, DPOC, tabagistas.
Quem tem mais pneumotórax primário: homem, longilíneos (síndrome de Marfan), história familiar, tabagismo.
Fisiopatologia: a cavidade pleural é virtual (não existe), se eu furei o pulmão, o ar sai do pulmão para a cavidade pleural = PNEUMOTÓRAX
Ao exame físico: MV reduzido ou abolido, hipertimpanismo a percussão (significa que há muito ar na cavidade torácica), expansibilidade assimétrica em
hemitórax e pode haver também enfisema subcutânea (palpo o paciente e sinto bolhas)
Causas Sintomas Tratamento Radiografia
Trauma

Ruptura de blebs

Toracocentese

Infecção secundaria

Quadro súbito de:

Dispneia

Ansiedade

Taquicardia (principal)

Expansão assimétrica
Diminuição do MV

Dor pleural

Hipotensão e hipoxemia como
sinais tardios
Tratamento: drenagem torácica
para voltar a ter pressão negativa
Ar entre pleura parietal e visceral

Procurar sempre nas regiões
APICAIS
Redução do volume pulmonar
Ausência de parênquima
periférico

Não se visualiza vascularização

Limite externo nítido
Pleura visceral visível

P1 Diagnóstico por Imagem Lisandra Farias
Sobre pneumotórax hipertensivo: paciente apresenta dispneia importante, taquicardia, hipotensão e pode ter cianose (tardia). Ao exame físico
apresenta estase de jugular, desvio da traqueia, expansibilidade diminuída, diminuição do MV e hipertimpanismo. É uma emergência médica, o
diagnóstico é clínico (não radiológico!) e o tratamento é descompressão imediata
Tratamento de pneumotórax só pra desencargo: pneumotórax simples (drenagem torácica), pneumotórax hipertensivo (descompressão torácica e
drenagem torácica), pneumotórax aberto (drenagem torácica, curativo de 3 pontas, descompressão torácica)
Tipos de Pneumotórax Causa Importante
Fechado = espontâneo Sem causa definida, ruptura de pequenas
bolhas subpleurais
Associado com várias histórias de
recorrências
Aberto = traumático
Cirurgias de abdome superior, toracocentese,
biópsias torácicas, trauma nos pulmões e nos
brônquios, fratura de costela
Ar penetra por ferimentos perfurantes. Possui
uma válvula multidirecional, em que o ar
entra e sai da cavidade pleural
Hipertensivo
Acesso venoso central, fraturas de costela,
bloqueio do plexo braquial ou bloqueio
intercostal, laceração de traqueia,
traqueostomia, trauma pulmonar fechado,
trauma pulmonar penetrante
Possui válvula unidirecional (ar entra e não
sai!). Ocorre:

Colabamento completo do pulmão
Desvio do mediastino para o lado oposto

Depressão diafragmática
P1 Diagnóstico por Imagem Lisandra Farias
DOENÇA DO ESPAÇO AÉREO X DOENÇA DO INTERSTÍCIO
Consolidação (diminuição da densidade no Raio-X - está mais branco!): espaço aéreo preenchido por transudato, exsudato inflamatório, sangue, conteúdo
gástrico ou água. Há uma opacidade consolidativa. Limites da consolidação são mal definitos, exceto quando ela toca a pleura.
Pneumonia corresponde a processo de infecção do PARÊNQUIMA alveolar, enquanto pneumonite é o precesso inflamatório das PAREDES alveolares

PNEUMOPATIAS
Tipo Apresentação Causas
Doença do espaço aéreo
Consolidação
Margens indistintas entre pulmão normal e
área de alteração

Difusa ou localizada

Pode conter broncogramas aéreos

Sina da Silhueta pode estar presente
Pneumonia bacteriana (segmentar ou lobar)

Edema pulmonar alveolar (alteração peri-ilar)

Aspiração
Doença pulmonar intersticial
Reticular (linhas)

Nodular (pontos)

Reticulonodular (linhas e pontos)

Margens tendem a ser mais nítidas

Focais ou difusas
Predominantemente reticulares:

Edema intersticial
Pneumonia intersticial

Pneumonia broncogênica

Metástases pulmonares
Doença pulmonar com acometimento do
espaço aéreo e o do interstício
Acometimento simultâneo ou inicial do espaço
aéreo e seguido de doença intersticial
Tuberculose

Tuberculose pulmonar ativa: lobos superiores
mais afetados que inferiores, pneumonia lobar
associada a adenopatia, linfonodomegalia
Pilar ou mediastinal, sem doença
parenquimatoso
P1 Diagnóstico por Imagem Lisandra Farias
PNEUMONIA
Outras seriam PNEUMONIA CAVITÁRIA (Mycobacterium tuberculoses) ou ainda PNEUMONIA ASPIRATIVA (desordens neurológicas, alteração do novel
de consciência, refluxo gastroesofágico) e as aspirações ocorrem frequentemente a direita pela anatomia brônquica.
Tipo Características Achado radiográfico
Pneumonia alveolar (lobar)
Típica de Streptococcus
pneumonie

Começa nos alvéolos distais e se
dissemina para produzir
opacificação lobar não segmentar

Poupa os brônquios, havendo
presença de broncograma aéreo

Sem perda volumetria significativa
Consolidação homogênea

Comprometimento do segmento
ou lobo

Aumento da densidade lobar ou
segmentar

Broncogramas aéreos!!!!!

Aspecto de confluência

Sinal da silhueta
Pode haver derrame pleural e
diminuição do volume do lobo
acometido
Pneumonia do lobo pesado -
alveolar
Plo Klebsiella pneumoniae

Afeta asilos, moradores de rua e
alcoólatras
Abaulamento da cisura e atinge
principalmente os lobos
superiores
Pneumonia redonda - alveolar Streptococcus pneumonie

Afeta principalmente as crianças
Atinge preferencialmente os
segmentos superiores dos lobos
inferiores

Pseudotumor

P1 Diagnóstico por Imagem Lisandra Farias
Tipo Característica Achado radiográfico
Broncopneumonia
Padrão MAIS COMUM de
pneumonia

Frequentemente multibacteriana
Patógeno mais comum:
Staphylococcus aureus
Opacidades multifocais
(múltiplos focos de condensações
nodulares)

Uni ou bilateral

Localização preferencialmentebasal

Sem broncogramas aéreos!
Não tendem a confluir
Na TC: achados em vidro fosco e
nódulos centrolobulares
Pneumonia intersticial
Acomete parede dos alvéolos,
septos interlobulares e tecido de
sustentação

Agente mais comum são os
VÍRUS como Influenza e VSR,
outros seriam Mycoplasma
pneumoniae e Pneumocystis
jirovecil
Opacidade heterogêneas que
acompanham trajeto dos vasos e
brônquios)

Padrão reticular ou reticulonodular
difuso

Sem broncogramas aéreos!

Borramento do contorno vascular

Mais acentuado nas regiões
perihilares

Pneumonia por disseminação
hematogênica Típica de Estafilococo
Múltiplos nódulos periféricos nas
bases pulmonares

Escavação

Derrame pleural
P1 Diagnóstico por Imagem Lisandra Farias
Abcesso
Cavidade secundária a um
processo infeccioso piogênico

Pode ser complicação de uma
consolidação

Staphylococcus, Klebsiella
Cavitação circundada ou não por
consolidação

Níveis hidrosereos
Infecção miliar Patógeno distribuído na corrente
sanguínea Predomínio basal
Pneumocistose
Paciente imunodeprimido

Pneumocystis jirovecil
 Infiltrado intersticial sem derrame
pleural e com linfonodomegalias
P1 Diagnóstico por Imagem Lisandra Farias
Síndrome de Loffler
Infiltrado eosinofílico

Causado por acaris e
estrongiloides
Infiltrado que pode ser migratório
entre os lobos pulmonares
Paracoccidioidomicose
Fungos inalados até os alvéolos

Principal micose sistêmica no
Brasil

Paracoccididioides brasilienses
Infiltrados micronodulares ou
nodulares

Coalescência: extensa fibrose
com áreas de enfisema cicatricial

P1 Diagnóstico por Imagem Lisandra Farias
Slicose
Pneumoconiose por aspiração de
poeira inorgânica rica em sílica

É sempre bilateral
Infiltrado micronodular no terço
superior e médio, poupando a
base

Nódulos regulares e bem
definidos de 2 a 5 mm que podem
confluir e formar massas

Comum haver linfonodomegalias
e calcificação em casca de ovo
Sarcoidose
Granulomas não casosos

Eritema nodoso, artralgia,
sintomas respiratórios

Podem evoluir para resolução ou
fibrose pulmonar
Sinal do 1-2-3 clássico de
sarcoidose:

Adenopatias paratraqueais
direitas, hilares direitas, hilares
esquerdas
P1 Diagnóstico por Imagem Lisandra Farias
TRAUMA TORÁCICO
Não esquecer que: RX de trauma como primeiro exame a ser solicitado, em posição supino em AP (havendo sobreposição de estruturas, níveis hidroaéreos,
“pseudocardiomegalia” e falsos aumentos da trama).
Trauma fechado: por desaceleração (acidentes automobilísticos, queda) ou ataques físicos. Como complicações há as contusões, lacerações ou rupturas ou
fraturas.
Trauma aberto: pode ser penetrante, de baixa velocidade (facas), lesão na superfície de contato, alta velocidade (PAFs)
PAREDE TORÁCICA Enfisema subcutâneo Hematoma subcutâneo
Importante
Trauma fechado com dando ao sistema
respiratório ou gastrointestinal ou ainda
trauma aberto. É autolimitado!
Sangue nos tecidos moles por trauma severo,
coagulopatias ou malformações vasculares
Na radiografia Ar nos tecidos subcutâneos Opacidades não específicas nas partes moles
Imagem
OSSOS Importante!
Fratura de arco costal superior São raras! Danos aos grandes vasos e plexo braquial
Fraturas de arcos costas
inferiores Imagem complementar com TC.Lesões de órgãos abdominais (fígado, baço, rins)
Fraturas de esterno Trauma torácico anterior com difícil identificação no RX. Consolidação ocorre em semanas, não precisa de
fixação cirúrgica
Fraturas espinhais Incidências frontal e lateral. Tratamento com imobilização e fixação cirúrgica
P1 Diagnóstico por Imagem Lisandra Farias
OSSOS Fratura de clavícula Fratura de ombro Luxações esternoclaviculares
Importante Geralmente sem significância
clínica São comuns
Trauma severo! O deslocamento
posterior pode lesar órgãos
mediastinais. Tratamento é com
redução cirúrgica
Imagem
OSSOS Definição Tratamento Imagem
TÓRAX INSTÁVEL
Ao menos cinco fraturas simples
contíguas ou três fraturas
segmentares adjacentes. Com
movimentação paradoxal
durante a respiração!
Ventilação com pressão positiva
para evitar instabilidade pulmonar
P1 Diagnóstico por Imagem Lisandra Farias
DIAFRAGMA
Roturas diafragmáticas
Herniação de órgãos abdominais
(estômago, fígado, baço,
intestino)

Pode haver pneumoperitônio
(SINAL DA CÚPULA!)
Complicações como
encarceramento ou
estrangulamento de alças,
compressão de órgãos torácicos
ou ainda paralisia diafragmáticas
Pneumotórax Hemotórax
Pleura
P1 Diagnóstico por Imagem Lisandra Farias
Coração de Marfim: quando perde a concavidade, coração fica reto. Há colapso pulmonar associado. Indica relação com lesão pulmonar.
Herniações Colapso Síndrome da angústia
respiratória do adulto (SARA)
PULMÕES
MEDIASTINO Características Sinais Imagem
Pneumomediastino
Ar nas estruturas mediastinais
após injúria penetrante ou trauma
fechado faringeo,
traqueobrônquico ou esofágico
Ar superiormente ao diafragma
(SINAL DO DIAFRAGMA
CONTÍNUO)

Ar em volta da artéria pulmonar
(SINAL DO “ANEL EM VOLTA DA
ARTÉRIA”)
Ar no ângulo cardiofrênico
(“SINAL DO V DE NACLERIO”)
Síndrome de Hamman: pneumomediastino sem nenhum relação com trauma. É por esforço intenso, tosse,
vômito ou drogas
Sangramento mediastinal Lesões vasculares, ocorre alargamento mediastinal. Largura > 8 cm, razão mediastino-tórax > 0,25
P1 Diagnóstico por Imagem Lisandra Farias
ESÔFAGO Herniações
Sempre que houver lesão no esôfago
pensa-se em vômitos e com
pneumomediastino associado
AORTA
Pneumomediastino
Trauma fechado com com desaceleração. Podem acontecer
lacerações ou rupturas (devendo ser feita correção imediata)

Mais comumente no istmo aórtico > raiz aórtica > aorta
diafragmática
P1 Diagnóstico por Imagem Lisandra Farias
AORTA
Dissecção aórtica traumática
Laceração da íntima

 RX com silhueta aórtica irregular, calcificações descontínuas

Tipo A: na aorta ascendente, cirurgia imediata por risco de injúria
miocárdica
Tipo B: manejo conservador, é apenas na aorta descendente
Aneurisma de aórtica
traumática
Dilatação envolvendo os três folhetos arteriais. Suceptível a ruptura

Cirurgia aberta em caso de aneurismas sintomáticos, com
expansão rápida, maior que 5-5,5 cm

Em casos de aneurisma de aorta descendente > 6cm realiza-se reparo
endovascular
TRAUMA VASCULAR
Grandes vasos > 90% por traumas penetrantes
P1 Diagnóstico por Imagem Lisandra Farias
TRAUMA VASCULAR
Arterias pulmonares
Politraumatizados com hipercoagulabilidade + imobilização

Por TVP, embolia pulmonar

Sinal de Westermak
Sinal de Fleischner = aumento das artérias
pulmonares centrais por oligoemia
Sinal de Palla = dilatação da artéria pulmonar
descendente direita
Corcova de Hampton = área isquêmica na
periferia do pulmão
TRAUMA VASCULAR
P1 Diagnóstico por Imagem Lisandra Farias
Embolia gordurosa
Trauma nos ossos longos e pelve. Partículas
de gordura que ocluem os capilares.
Manifestações radiológicas semelhantes a
SARA
Embolia séptica
Materiais infectados que embolizam para o
pulmão. Nódulos bilaterais e difusos de vários
tamanhos e estágio de cavitação
TRAUMA VASCULAR

P1 Diagnóstico por Imagem Lisandra Farias
IMAGEM DE ABDOME
Intestino grosso é mais periférico, cólons ascendente e descendente são fixos, enquanto o transverso e sigmoide são variáveis.
Visibilidade Distribuição de gales Borda do músculo psoas Calcificações
Visualização é facilitada quando
há boa quantidade de gordura
abdominal Gases normais:

Bolha gástrica

Bulbo duodenal

Flexura hepática

Flexura esplênica

Ampola retal
Apagamento da borda direita
sugere apendicite Não são incomuns
Fígado: possível visualizar sua
borda posterior
Apagamento da borda esquerda
sugere pancreatite
Quando presentes, podem sugerir
doenças específicas
Pâncreas: normalmente não é
visualizado. Possível visualizar
quando há presença de
calcificações
Apagamento pode sugerir a
presença de massas tumores,
retroperitoneais, abscessosou
líquidos. Pode ocorrer também em
pacientes hígidos
Rins: contornos podem ser
visíveis por causa da gordura
perirrenal
Cólon geralmente contém gás e
fezes. Se houver ausência de gás
sugere obstrução proximal
Adrenais: apenas visíveis se
houverem calcificação
Intestino delgado (central) só é
visualizado se houver gás
Bexiga: se cheia aparece massa
arredondada na pelve
P1 Diagnóstico por Imagem Lisandra Farias
Sobre o baço: seu aumento volumétrico sugere leucemia, esquistossomose, já sua redução volumétrica sugere anemia falciforme. Com relação aos rins, normalmente estão
localizados entre L2 e L5
Pneumoperitônio: abaixo da cúpula era para ser tudo denso. A direita não é para ter ar nunca, já no lado esquerdo pode haver bolha gástrica. Como diferenciar ar livre X o normal
dessas estruturas: sempre que tiver ar livre, ele ficará muito próximo da cúpula diafragmática e ela aparecerá bem fina. Se o ar estiver dentro do estômago ou da flexura esplênica, a
cúpula aparece como se estivesse mais grossa (há a parede do estômago ou do cólon + músculo do diafrágma), além disso, ela não assume aspecto cupuliforme. Principal achado
do pneumoperitônio: ar sob diafragmático, sinal “golfinho pulando” que é ar em baixo da cúpula diafragmática. Outro sinal é a presença do diafragma contínuo ou sinal da cúpula,
sinal da bola de futebol no raio-x de abdome. 2 causas frequentes de pneumoperitônio: perfuração de úlcera gástrica ou péptica, perfuração por diverticulite colônica
Conteúdo abdominal Melhor visualização Na imagem
Fígado USG
Nódulos e massas (homo, heterogêneos, hipo, iso ou
hiperecogênicos)

Cistos são anecoicos

Infiltração difusa com hiperecogenicidade difusa
Vesícula biliar USG
Normal: conteúdo anecoico (homogêneo)

Lama biliar é hiperecogênica

Cálculos biliares são hiperecogênicos com sombra
acústica posterior
Pâncreas TC
Pancreatite aguda: hipodenso/hipoecoico devido ao
edema

Pancreatite crônica: mais hiperdenso/hiperecoico devido a
fibrose
Pneumoperitônio = Sinal do
crescente
Apagamento da gordura pré-
peritoneal
Velamento da borda externa do
psoas
O que procurar no Raio-X
Sugere rotura de víscera oca.
Sempre uma emergência cirúrgica Sugere processo inflamatório Sugere acometimento do
retroperitônio
P1 Diagnóstico por Imagem Lisandra Farias
Ausência de gás na ampola
retal Presença de níveis líquidos Alça sentinela
O que procurar no Raio-X
Sugere obstrução Sugere obstrução Alça que se encontra fixa,
edemaciada, distendida
Sinal do grão de café = volvo Sinal de Riegler Distensão de alças intestinais
Sinal secundário a torção da alça
sobre seu próprio eixo
Presença de ar nas alças
intestinais. Sugere perfuração
intestinal
No jejuno tem aspecto de
EMPILHAMENTO DE MOEDAS =
obstrução jejunal

P1 Diagnóstico por Imagem Lisandra Farias
Patologias Causas e sintomas Achados Imagem
Apendicite aguda
Por hiperplasia linfoide, fecalito,
áscaris, bário, corpos estranhos

Quadro de dor abdominal que
evolui de generalizada -
periumbilical - fossa ilíaca
direita
Anorexia, náuseas, vômitos

RHA diminuídos
Pode haver febre
Inflamado se o diâmetro > ou =
7mm

Normal é possuir gás intraluminal

Achados sugestivos seriam
apêndicelito, alça sentinela,
obliteração da linha gordurosa
pré-peritoneal ou da linha do
psoas maior direito, escoliose
antálgica

No USG: não redutível a
compressão com o transdutor,
hipereogenicidade na USG ou
densificação na TC

Colecistite aguda
Por impactação permanente de
um cálculo no dueto cístico

Dor biliar (em fisgada, contínua,
localizada no epigástrio ou
hipocôndrio direito) com irradiação
para escápula ou ombro por > 6h
USG é o exame de escolha para
vesícula biliar: distendida (> 4
cm), paredes espessadas (>
0,3cm), cálculos ou lama biliar,
sombra acústica posterior

Raio-X só consegue ver cálculos
biliares calcificados

Colecistite enfisematosa: gás na
parede da vesícula
Diverticulite aguda
Maioria dos casos são
assintomáticos, quadro
inespecífico de febre, diarréia e
dor na FIE. Maior prevalência em
idosos sendo a maior causa de
HDB após os 50 anos
Espessamento parietal do
segmento colônico, alterações
inflamatórias da gordura
peridiverticular

P1 Diagnóstico por Imagem Lisandra Farias
Patologia Causas e sintomas Achados Imagem
Pancreatite aguda
Litíase bliar, álcool.

Forma edematosa (fase inicial,
leve e sem áreas de necrose)

Forma grave (mais tardia, com
áreas de necrose + abcessos)

Dor abdominal aguda no andar
superior do abdome, com
distribuição em faixa e irradiação
para dorso + náuseas e vômitos
No Raio-X: derrame pleural
bilateral, atelectasia das bases
pulmonares, íleo paralítico e alça
sentinela, SINAL DO COLON
AMPUTADO (dilatação gasosa do
cólon até a flexura esplênica),
perda do contorno do psoas
esquerdo, aumento da distância
entre estômago e cólon
transverso

TC com contraste é o padrão
ouro, reservada em casos graves:
aumento focal ou difuso do
pâncreas
Apendicite epiploica
Incomum, benigna e autolimitada.
Por torção ou trombose venosa
das veias que drenam os
apêndices epiploicos

Dor no QIE e o tratamento é
conservador
TC com densificação gordura
pericolônica de configuração
alongada (“em dedo de luva”)
Obstrução funcional Não há obstrução mecânica do intestino, é derivada do íleo adinâmico (frequente em pós operatório).
Distensão abdominal + ausência de eliminação de gases e fezes + náuseas e vômitos
Intussuscepção
Invaginação do intestino proximal
para dentro do intestino distal.
Uma das causas mais comuns
de abdome agudo na infância (é
uma emergência!) Vômito, dor
abdominal em cólica, fezes em
“geleia de framboesa” ou
hematoquezia, massa abdominal
palpável no QSD ou subcostal
Raio-X: massa de tecido mole no
QSD do abdome, ausência de gás
ou fezes no cólon ascendente,
sinal do empilhamento de moedas
(obstrução do delgado), sinal do
alvo (tecidos moles com áreas
circulares concêntricas
transparentes), sinal do crescente
ou do menisco

P1 Diagnóstico por Imagem Lisandra Farias
Rotina do abdome agudo: RX tórax em PA ortostática + RX abdome AP em decúbito dorsal + RX abdome AP em ortostase
Doenças do tórax podem cursar com dor abdominal como pleurite, IAM, infarto pulmonar ou ainda doenças abdominais podem apresentar
complicações torácicas como derrame pleural pela pancreatite aguda, ou pneumonia por aspiração em casos de vômitos da obstrução intestinal!
Screening dos sinais gerais do abdome agudo: gordura inflamada, espessamento da parede do intestino, íleo, ascite, pneumoperitônio
Tem também:
Abdome agudo perfurativo: com pneumoperitônio, espessamento parietal da região acometida, coleções líquidas, extravasamento de contraste
administrado por via oral
Abdome agudo hemorrágico: dor abdominal de forte intensidade e presença de líquido livre
Patologia Causas e sintomas Achados Imagem
Obstrução intestinal
Obstrução em alça fechada: alça
fica ocluída em um ponto proximal
e distal. Obstrução do intestino
grosso seria por volvo + válvula
íleo cecal competente
Intestino delgado: é mais central, diâmetro normal é de 5-6 cm
(maior sugere obstrução, jejuno com válvulas coniventes e íleo com
válvulas mais esparsas

Intestino grosso: é mais periférico, presença de haustrações e
diâmetro normal é < 8 cm, ceco distendido quando mais do que 10 cm
de diâmetro
Volvo
Torção completa (rotação de 180
graus ou mais) de uma alça
intestinal ao redor de sua fixação
mesentérica, produzindo
obstrução intestinal e infarto
mesentério

Pode ocorrer no transverso,
sigmoide (mais comum!) ou
ceco
Ceco: bolha cecal invertida
ocupando o QSE

Sigmoide: alça dilatada e sem
haustrações em forme de “U”
invertido, sinal do grão de café ou
bico de pássaro
Ileo biliar
Ocorre a partir de uma colecistite
litiásica que acaba
desenvolvendo um fístula
biliodigestiva. Há a migração do
cálculo para o intestino,
provocando obstrução intestinal
Tríadede Rigler:
Aerobilia + cálculo biliar “ectópico”
(no íleo distal ou válvula íleo
cecal) + sinais de processo
obstrutivo intestinal
P1 Diagnóstico por Imagem Lisandra Farias
SISTEMA DIGESTÓRIO
Exames e métodos
Endoscopia Avalia mucosa e realiza biópsia. Tem dificuldade em avaliar íleo terminal. Exame de escolha na DRGE.
Estudo contrastado (sulfato de
bário + aparelho intensificados
de imagens)
Molda a cavidade de órgão estudado

Contra-indicações: obstrução cólica, diverticulite aguda, megacólon tóxico e outras complicações de DII e
pacientes muito debilitados
SEED
Contraste por VO

Avalia esôfago, estimado e duodeno até o ângulo de Treitz. Deve ser realizado pela manhã em jejum
absoluto
Trânsito de delgado
Contraste por VO.

Indicações: dor abdominal inexplicada, diarréia, obstrução intestinal, hemorragia digestiva não localizada.
Mesmo preparo que a SEED.

Jejuno com pregas transversais, íleo com pregas longitudinais e válvula íleocecal com aspecto em “bico de
pássaro”
Clister opaco
Contraste por VR, único (bário) ou duplo (bário + ar, melhor para lesões sutis).

Avaliação do cólon: pregueado, mais largo e com haustrações

Preparo com dieta leve na véspera abundante em líquidos e jejum a partir da noite anterior.
Esofagograma
Indicações: suspeita de RGE, disfagia e odinofagia, suspeita de distúrbios de motilidade, esofagite,
estenose esofágica, varizes de esôfago, massas mediastinais, neoplasia de esôfago, suspeitos de fístula
esofágica e pós-operatório
P1 Diagnóstico por Imagem Lisandra Farias
Patologia Sinais Imagem
Acalásia
Massa mediastínica tubular ao lado da aorta

Ausência da bolha gástrica

Nível líquido na região média do esôfago

Estenose na topografia do EEI (afilamento
distal) com sinal da “ponta de lápis”, “rabo de
rato” ou “bico de pássaro”
Esofagite
Granularidade (edema da mucosa),
espessamento das pregas (edema da
submucosa)
Esofagite cáustica Esofagite na fase aguda e estenose após 1-3
meses
Patologia
P1 Diagnóstico por Imagem Lisandra Farias
Estenose péptica Estreitamento concêntrico, saculações,
pseudodivertículos
Esôfago de Barret
Metaplasia colunar da mucosa esofágica pro
esofagite de refluxo. Padrão reticular fino,
estenose distal ou do terço médio
Hérnia de hiato
Deslizamento (TEG e fundo gástrico)

Paraesofágica ou rolamento (fundo gástrico)
Mista
Sinais ImagemPatologia
P1 Diagnóstico por Imagem Lisandra Farias
Carcinoma de esôfago
No esofagograma visualiza-se redução
abrupta da luz esofágica, com contornos
irregulares e nodular.

Sinal da maçã mordida
Divertículo esofágico
Superior (Zenker)

Médio (tração por doença granulomatosa)

Inferior (epifrênica)
Úlcera péptica
Lesão escava e profunda que atinge a
mucosa do estômago ou duodeno

Benigna: nicho projetado para fora da região,
úlcera profunda e ovóide

Maligna: nicho projetado para dentro do
órgão, úlcera rasa e plana

90% das úlceras pépticas duodenais
ocorrem no bulbo
Sinais ImagemPatologia
P1 Diagnóstico por Imagem Lisandra Farias
Câncer gástrico
Adenocarcinoma é o tumor maligno mais
comum do estômago. Sintomas inespecífico
(perda de apetite, emagrecimento e dor
epigástrica)
Intestino delgado
Delgado proximal: infecção por
Strongyloides stercoralis

Íleo terminal: doença de Crohn, linfoma, TB
intestinal, paracoco e infecções por Yersinia,
Salmonella e Campylobacter

Crohn: mucosa com aspecto de “pedra de
calçamento”
Tuberculose intestinal
Geralmente na região íleo-cecal (90%)

Espessamento concêntrico da parede com
estreitamento luminal, incompetência da
válvula íleo-cecal
Sinais ImagemPatologia
P1 Diagnóstico por Imagem Lisandra Farias
Tumores
Tumor carcinóide: é o mais comum,
principalmente no íleo

Adenocarcinoma: no delgado proximal, com
prognóstico sombrio
Lifnoma Infiltração dos tecidos linfoides, especialmente
no íleo termina
Divertículo de Meckel
Congênito pela degeneração fibrosa do dueto
vitelínico. No íleo terminal, 60 cm da válvula
ileocecal
Sinais ImagemPatologia
P1 Diagnóstico por Imagem Lisandra Farias
Tuberculose íleo-cecal Difícil diferenciação com Doença de Crohn.
Presença de fístulas
Retocolite ulcerativa
Reto (95%) e cólon. Não provoca lesões
salteadas.

Se inicia no reto e tem progressão retrógrada.
Com áreas de mucosa normal entre as áreas
acometidas.

Perda de haustrações e espessamento da
musculatura lisa: aspecto de “cano de
chumbo”.

Redução do diâmetro do cólon
Sinais ImagemPatologia
P1 Diagnóstico por Imagem Lisandra Farias
Megacólon tóxico

Cólon > 6 cm + dor abdominal + febre alta +
redução da peristalse

Potencialmente fatal. Ocorre uma dilatação
acentuada do cólon, geralmente do cólon
transverso, > 6 cm. Intoxicação sistêmica,
diarréia sanguinolenta abundante.

ENEMA OU COLONOSCOPIA são CONTRA-
INDICADOS devido ao risco de perfuração!
Um exemplo seria por Clostridium difficile
Sinais ImagemPatologia
P1 Diagnóstico por Imagem Lisandra Farias
Tumores benignos Maioria são pólipos adenomatosos
descobertos acidentalmente
Polipose familiari Hemartomatosos ou adenoamatosos
Adenocarcinoma

Do cólon direito com invaginação intestinal e
do cólon esquerdo com redução da luz
Sinais ImagemPatologia
P1 Diagnóstico por Imagem Lisandra Farias
SISTEMA CARDIOVASCULAR
AUMENTO DAS CAVIDADES CARDÍACAS
Causas Sinais Imagens
Aumento do átrio esquerdo
Lesão mitral (reumática)

Miocardiopatias

CIV

Persistência do canal arterial

ICC Esquerda
Duplo contorno na silhueta direita
do coração (duplo contorno)

Deslocamento superior do
brônquio fonte E (sinal da
bailarina ou sinal do homem
andando)

Abaulamento do arco médio do
contorno cardíaco esquerdo (4º
arco)

Deslocamento posterior do
esôfago contrastado
Aumento do ventrículo
esquerdo
Hipertensão

Insuficiência aórtica, estenose
aórtica

Coarctação da aorta

Miocardiopatia de evolução
prolongada
Alongamento e arredondamento
da borda ventricular esquerda

Deslocamento caudal da ponta do
coração

Deslocamento posterior do
contorno cardíaco posterior
(distância da VCI > 1,8 cm)
P1 Diagnóstico por Imagem Lisandra Farias
Causas Sinais Imagens
Aumento do ventrículo direito
Hipertensão pulmonar

Tetralogia de Fallot

Estenose pulmonar

DPOC

Defeitos sentias (shunt E/D)
Elevação da ponta do coração
Protrusão do tronco da artéria
pulmonar
Contorno cardíaco anterior
encosta em mais de 1/3 inferior do
esterno (obliteração do espaço
retroesternal/redução da
transparência retroesternal)
Apice cardíaco levantado e
arredondado
Aumento do átrio direito
Defeito do septo atrial, estenose e
insuficiência tricúspides,
insuficiência ventricular direita
Avaliação muito difícil

Aumento do contorno cardíaco
direito (afasta a borda cardíaca da
aluna)

Aumento para cima

Aumento para baixo: altera ângulo
cardiofrênico (sinal da corda)

P1 Diagnóstico por Imagem Lisandra Farias
ALTERAÇÕES NA CIRCULAÇÃO PULMONAR
Causas Sinais Imagem
Estase Insuficiência do VE e doença
valvar mitral
Mais freqüente e reversível
Ocorre aumento da pressão
capilar pulmonar (com inversão do
padrão vascular pulmonar no RX
de tórax): normal seriam pressão
de aproximadamente 7mmHg e
vasos dos lobos inferiores mais
calibrosos
Razão artéria-brônquio alterada
Edema pulmonar
Primeiro há edema intersticial
(borramento e espessamento das
paredes vasculares, com margens
indistintas e alargadas)
Linhas B de Kerley (horizontais,
parte inferior e lateral do pulmão)

Linhas A de Kerley (mais longas,
lobos superiores)
Edema alveolar (aparece
depois): passagem do transudato
para o interior dos alvéolos
Achado clássico é o EDEMA EM
“ASA DE
BORBOLETA” (opacidades
bilaterais que se estendem em
leque a partir do hilo)

Pode haver broncograma aéreo
se confluentes

Derrame pleural é comum
P1 Diagnóstico por Imagem Lisandra Farias
Causas Sinais Imagem
Edema pulmonar
ICC: cardiomegalia +
redistribuição vascular + edema
basal + derramepleural
Borramento peri-hilar
Edema azotêmico (Insuficiência
renal) Opacidade peri-hilar central
Inalação de gases irritantes
Edema mais generalizado, com
aparência mais reticulada e se
estende para periferia
P1 Diagnóstico por Imagem Lisandra Farias
Causas e sintomas
Tromboembolismo pulmonar
Embolos impactam nas artérias
pulmonares ou ramos principais

Obstrução do fluxo vascular -
aumento da pressão da artéria
pulmonar - dilatação do VD -
falência do VD
Dilatação do tronco arterial
pulmonar (aumento do arco médio
esquerdo)

Aumento da artéria pulmonar
lobar inferior D (sinal de Palla)

Hipoperfusão - oligoemia -
hipotransparência/dilatação
proximal de um vaso embolizado
(Sinal de Westermak)

Infarto pulmonar: densidade
periférica em forma de cunha com
base pleural e ápice direcionado
ao hilo (Sinal de Hampton)
Taquipneia, dispneia, dor torácica
pleurítica, hipotensão, cianose
 Ao exame físico hipofonese do
componente pulmonar da
segunda bulha (P2)
Embolia pulmonar leve a
moderada
BEG, ansioso, levemente
dispneico e com dor pleurítica
Hipoperfusão com redução volumétrica, elevação do diafrágma,
atelectasia por hipoventilação que leva a colapso
P1 Diagnóstico por Imagem Lisandra Farias
TUBERCULOSE
Sinais e sintomas Achados Imagem
Tuberculose primária Frequentemente assintomática,
em crianças de 0 a 5 anos
Condensação alveolar circunscrita
(Nódulos de Gohn)

Linfonodomagalia hilar ou
mediastinal (achado mais
clássico)

Consolidações homogêneas
lobares ou segmentares

Após a cura, os nódulos de Gohn
e linfonodomegalias viram
Complexo de Ranke
Tuberculose pós primária =
secundária
Indivíduos previamente
sensibilizados por M. tuberculosis
Consolidação alveolar
homogênea nos lobos superiores
com broncogramas aéreos

Escavações, espessamento das
paredes brônquicas, árvore em
brotamento
Tuberculose miar Ruptura de um foco caseoso para
dentro de um vaso Micronódulos bilaterais e difusos
