ACQA – Automação Industrial I

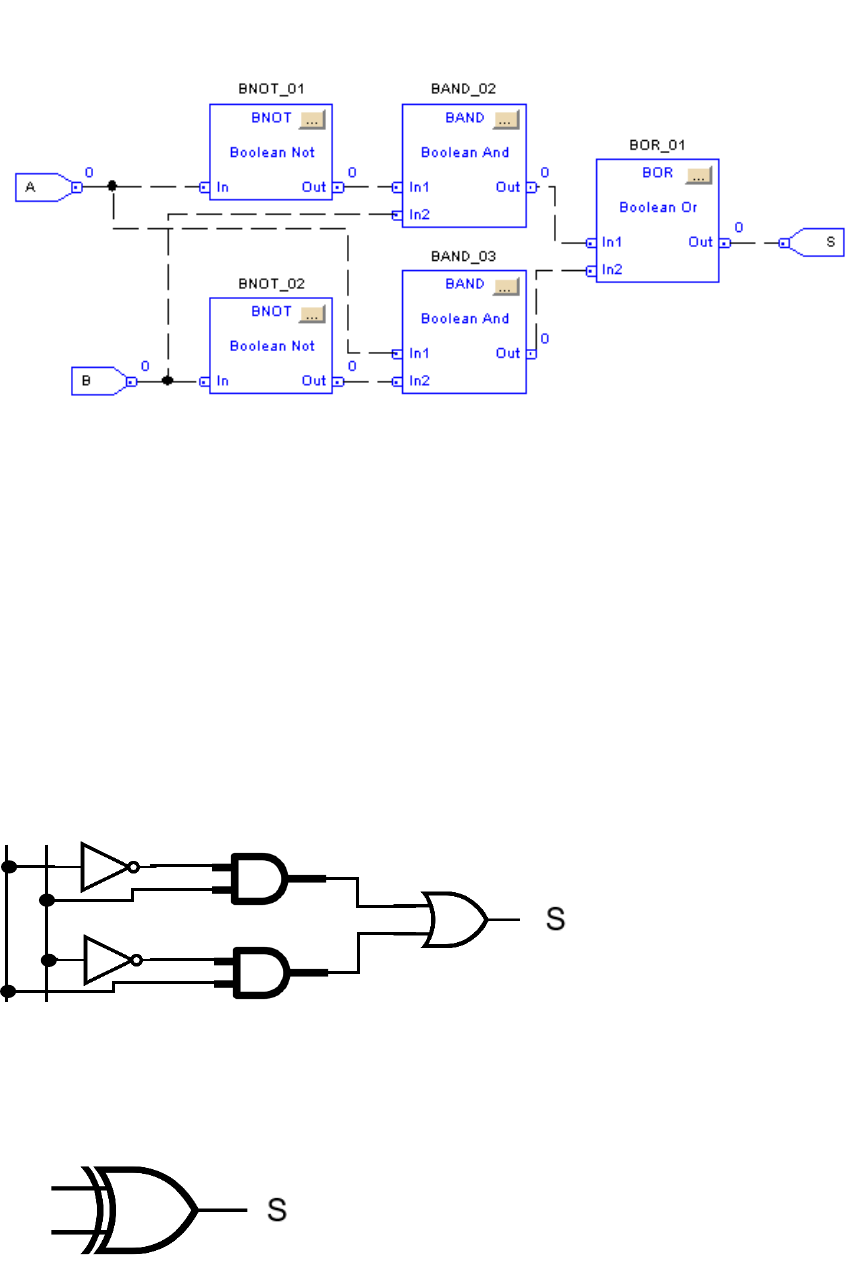

Dentro de um projeto foi encontrado a seguinte lógica em "Diagrama de Blocos
Funcionais". Determine a tabela verdade e sua função correspondente:


RESOLUÇÃO:
O diagrama é composto pelas entradas A e B. Inicialmente, temos dois blocos
de negação (NOT), que têm o objetivo de inverter o sinal lógico.
Posteriormente, existem dois blocos de conjunção (AND) e, por fim, uma
disjunção (OR). As entradas lógicas são representadas por um conjunto de
valores {0, 1}. Esse diagrama pode ser representado, também, pelas seguintes
maneiras:

PORTAS LÓGICAS
A B





Podendo ser simplificada com uma porta XOR:


A
B
Linguagem LADDER
Na linguagem LADDER é mostrado um exemplo de acendimento de uma
lâmpada (L), onde pode-se no diagrama a porta lógica OR sendo representada
pelas duas linhas em paralelo. Cada uma dessas linhas é representada por
uma porta lógica AND, onde em cada porta AND tem uma entrada NOT, ou
seja, uma entrada invertida.

Caso as duas entradas tenham os mesmo valor, uma será o inverso da outra,
logo se tem o repouso e assim a lâmpada ficará apagada. Se um dos bits (A ou
B) mudar de valor, ele se fechará, logo a lâmpada será acesa.



E, por fim, a tabela verdade do diagrama proposto:

TABELA VERDADE
Entradas
Negação Conjunção Disjunção Saída
 BNOT_01 BNOT_02 BAND_02 BAND_03 BOR_01
A B ~A ~B ~A∩B A∩~B (~A∩B) U (A∩~B) S
0 0 1 1 0 0 0 0
0 1 1 0 1 0 1 1
1 0 0 1 0 1 1 1
1 1 0 0 0 0 0 0
