Obs. 1: Analise as
condições que levarão ao
preenchimento da tabela
verdade e faça a
simplificação através do
Mapa de Veitch Karnaugh.

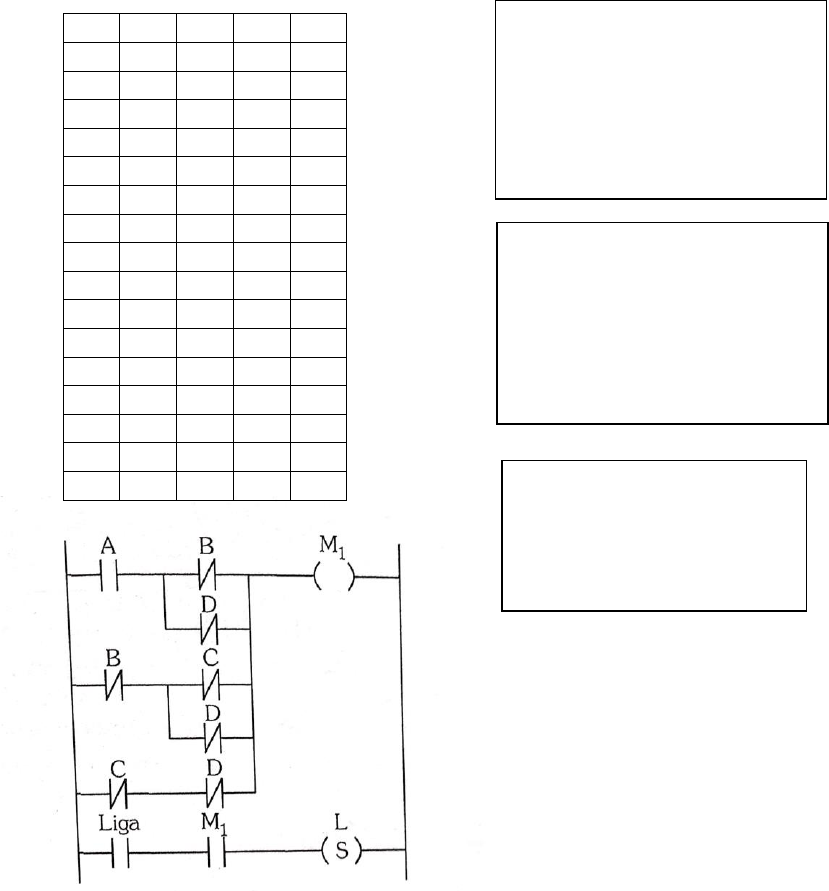

Obs. 2: Abaixo está
implementado em
linguagem Ladder a
equação correspondente à
simplificação da equação
dos minitermos .
Obs. 3: Esboce o circuito
lógico simplificado,
através de portas lógicas
e blocos lógicos.

AUTOMAÇÃO I
EXERCÍCIOS


1) Um reator químico pode receber quatro produtos químicos A, B, C e D. A
natureza dos produtos é tal que é perigoso misturar B e C, a não ser que
A também esteja junto. Também é perigoso misturar C e D se A não
estiver junto. B e D nunca podem ser misturados. As demais condições
não são consideradas perigosas. Escreva uma expressão para a variável
lógica auxiliar M1 que permita o acionamento do misturador L somente se
houver uma condição segura (considere a presença do produto como
nível lógico 1). Para acionar o misturador devem ser atendidas as
condições e ligar uma chave liga.

Solução: primeiramente construímos a tabela verdade.
















A B C D M1
0 0 0 0 1
0 0 0 1 1
0 0 1 0 1
0 0 1 1 0
0 1 0 0 1
0 1 0 1 0
0 1 1 0 0
0 1 1 1 0
1 0 0 0 1
1 0 0 1 1
1 0 1 0 1
1 0 1 1 1
1 1 0 0 1
1 1 0 1 0
1 1 1 0 1
1 1 1 1 0
A B C SAIDA
0 0 0 0
0 0 1 0
0 1 0 0
0 1 1 1
1 0 0 0
1 0 1 1
1 1 0 1
1 1 1 1


2) Dado o diagrama de contatos abaixo, determine a equação minimizada
utilizando o mapa de Karnaugh e impelem Ladder. Considere que A=0
equivale à chave na condição de repouso, ou seja, como é vista no
diagrama, e que A=1 se a chave for comutada da sua condição inicial. A
mesma suposição deve ser feita para a chave B.






 Solução: primeiramente se constrói a tabela verdade que representa o
comportamento do diagrama. Se tanto A quanto B estiverem na sua condição
inicial (A=0 e B=0), a lâmpada vai acender (L=1) pelo ramo mais à direita do
diagrama. Quando A=0 e B+1, a lâmpada também vai acender pelo ramo central.
Quando A=1 e B=0 os contatos de A comutam, impedindo a passagem de
corrente, o que faz com que a lâmpada fique apagada (L=0). No último caso (A=1
e B=1) a lâmpada é acesa pelo ramo mais à esquerda. Preencha a tabela
verdade.
O próximo passo é transcrever a tabela verdade para o mapa de Karnaugh.
Por último, obtenha a expressão simplificada e faça a implementação em Ladder.

3) Use um mapa de Karnaugh para encontrar as expressões mais simples
das seguintes funções e em seguida implemente em Ladder:

a) f(A,B,C) = ∑(0,2,3) d) f(A,B,C,D) = ∑(0,2,4,6)
b) f(A,B,C) = ∑(1,2,4,6,7) e) f(A,B,C,D) = ∑(0,3,5,6)
c) f(A,B,C,D) =∑(0,1,2,3)

4) Dadas as tabelas verdade a seguir, obtenha a equação minimizada
utilizando o mapa de Karnaugh e escreva-a utilizando a linguagem
Ladder.

a) b)
A B C D SAIDA
0 0 0 0 0
0 0 0 1 0
0 0 1 0 0
0 0 1 1 0
0 1 0 0 0









5) Um depósito é alimentado por uma bomba que retira água de um poço,
ilustrado na figura abaixo. Pretende-se que a bomba B1 apenas entre em
funcionamento quando as válvulas V1 e V2 estiverem abertas
simultaneamente ou enquanto o nível de água no tanque estiver abaixo
de um valor predeterminado. Essa indicação é forneceida por um sensor
de nível S1.







Considere que os estados de cada uma das variáveis podem ser
representados pelos seguintes níveis lógicos:









0 1 0 1 0
0 1 1 0 0
0 1 1 1 0
1 0 0 0 1
1 0 0 1 1
1 0 1 0 1
1 0 1 1 1
1 1 0 0 1
1 1 0 1 1
1 1 1 0 1
1 1 1 1 1
Solução (parte): Pode-se verificar que o estado do motor (ligado ou
desligado) depende da combinação dos valores das três variáveis, sendo
as duas válvulas e o sensor de nível. Cada uma das variáveis de entrada
pode ser representada em Ladder como um contato normalmente aberto
ou normalmente fechado, dependendo da função lógica a desempenhar.
Pede-se: represente o funcionamento do sistema em Ladder.


6) Uma lâmpada em uma sala é comandada por meio de duas chaves, uma
atrás da porta (CA) e outra na frente (CF). A lâmpada é ligada se a chave
da frente estiver ligada e a chave de trás desligada se a chave da frente
estiver desligada e a chave de trás ligada. A lâmpada é desligada se
ambas as chaves estiverem ligadas ou desligadas. A partir dessas
definições construa a tabela verdade, determine a função minimizada pelo
mapa de Karnaugh e implemente em linguagem Ladder.

7) Com base nos diagramas de contatos abaixo, monte a tabela verdade e
obtenha a equação minimizada a partir do mapa de Karnaugh e monte-o
em linguagem Ladder.


a) b)









8) Projete um circuito lógico com três entradas A, B e C. A saída desse
circuito deve ser em nível alto somente se a maioria das entradas estiver
em nível alto. Monte a tabela verdade, o mapa de Karnaugh e implemente
a solução em linguagem Ladder.

Obs.: Nível alto = 1, Nível baixo = 0

9) Dado um circuito lógico que possui como entrada um número de 4 bits, a
saída desse circuito deve ser acionada toda vez que a combinação dos 4
bits de entrada representar um número para decimal. Para a solução
deste problema, monte a tabela verdade, o mapa de Karnaugh e
implemente em linguagem Ladder.
Obs.: O zero é considerado um número decimal

10) Considere um sistema de alarme residencial, constituído de sensor
colocado na janela (SJ) e sensor de presença (SP) para indicar a entrada
de um invasor. Além desses sensores, o sistema possui uma chave
liga/desliga (CLD) para acionar o alarme. Caso o sensor da janela ou o
sensor de presença sejam ativados, o alarme será acionado. O alarme
somente será acionado se a chave liga/desliga estive na posição liga. A
partir dessas definições monte a tabela, o mapa de Karnaugh e
implemente em linguagem Ladder.

11) A avaliação bimestral da disciplina Automação Industrial é constituída de
uma prova (P) com peso de 40%, um trabalho teórico (TT) com peso de
20%, um trabalho prático (TP) com peso de 20% e a apresentação de um
seminário (SE) com peso de 20%. Para a aprovação do alun9o é
necessário atingir no mínimo 60% da nota bimestral. A partir dessas
informações monte a tabela verdade, encontre a respectiva equação
simplificada pelo mapa de Karnaugh e represente a aprovação do aluno
por meio da linguagem Ladder.

Obs.: Caso o aluno tenha obtido nota máxima em cada uma das
avaliações, deve-se atribuir “1” à montagem da tabela verdade; caso
contrário, deve ser atribuído “0” à tabela verdade.

12) Em um queimador existem três gases A, B e C e um ignitor (I) para
processar a queima deles. Para haver a queima dos gases, é necessário
o acionamento do ignitor e a presença dos gases A e C. Se houver a
presença do gás B, a queima não ocorre. A partir dessas definições monte
a tabela verdade, o mapa de Karnaugh e a linguagem Ladder.

13) Para ser considerado light, um alimento precisa conter no máximo 50%
das calorias do produto normal. Os ingredientes opcionais que podem ser
adicionados para dar sabor e coloração a um determinado alimento
possuem as seguintes quantidades percentuais de calorias em relação ao
produto normal: A contém 40%, B contém 30%, C contém 20% e D
contém 10%. A partir dessas definições monte a tabela verdade, o mapa
de Karnaugh e a linguagem Ladder. Projete um circuito para acender uma
lâmpada vermelha cada vez que a combinação dos produtos misturados
em um tanque ultrapassar 50% das calorias de um produto normal.


14) Um tanque de nove metros de altura tem um sensor que envia o valor da
altura da coluna de líquido através de um sistema BCD (Binary Code to
Decimal). Construa um diagrama em Ladder que resolvao seguinte
problema:
 Uma lâmpada vermelha deve acender quando a altura da coluna
de líquido for menor que três metros;
 Uma amarela deve acender quando o nível estiver entre três e seis
metros;
 Uma verde deve acender quando o nível estiver acima de seis
metros.
