luz
incidente
(I) (II) (III)
334 UNIDADE 2 | ONDULATÓRIA

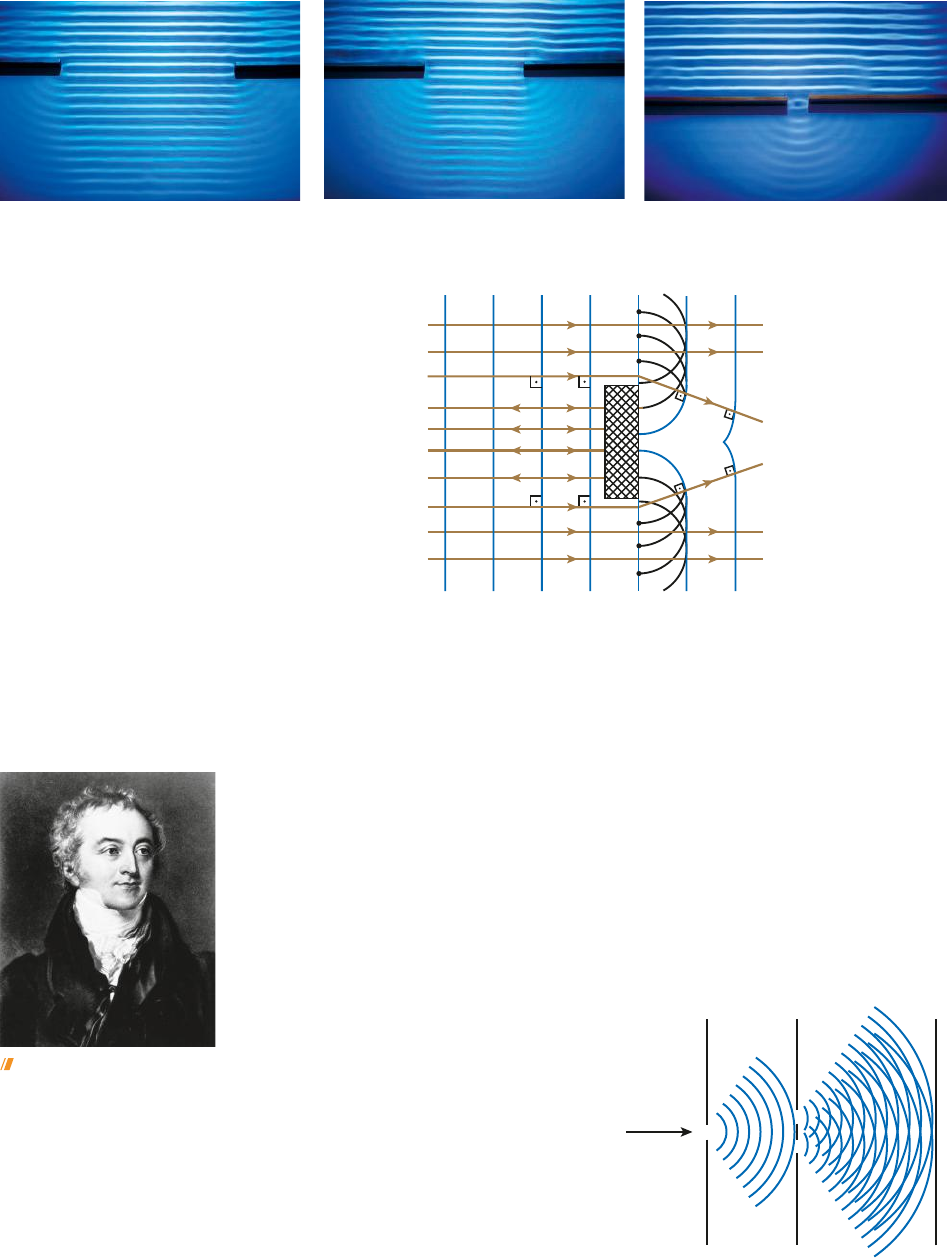

Observe, na sequência de fotografias abaixo realizadas com ondas retas na super-
fície da água, que a diminuição da largura da fenda acentua o fenômeno da difração.
Se, em vez de uma fenda, essas ondas encontrassem um obstáculo, continuaríamos
tendo difração. Nesse caso, as ondas se desviariam, contornando o obstáculo.
A difração intensifica-se quando as dimensões da fenda ou do obstáculo são
inferiores às do comprimento da onda ou pelo menos da mesma ordem de
grandeza.
20. Experiência de Young
Apesar de Christiaan Huygens ter publicado em 1690 o seu Tratado da luz, no
qual defendia a teoria ondulatória para a luz, a teoria corpuscular idealizada por
Isaac Newton permaneceu aceita pela comunidade científica. Em 1801, Thomas
Young (1773-1829) demonstrou, baseado em sólidos resultados experimentais, a
existência do fenômeno da interferência luminosa.
Na experiência realizada por Young, foram usados três anteparos. No pri-
meiro, havia um pequeno orifício, em que ocorria a primeira difração da luz
monocromática. No segundo, havia dois orifícios, colocados lado a lado, em que
novas difrações aconteciam com a luz já
difratada no primeiro orifício. No último
anteparo, eram projetadas as “manchas”
de interferência e podiam ser observa-
dos os máximos (regiões mais bem ilu-
minadas) e os mínimos (regiões mal
iluminadas) de intensidade. Quando os
orifícios são substituídos por estreitas
fendas, essas “manchas” tornam-se
“franjas” de interferência, que são mais
bem visualizadas.
 Thomas Young, médico e
físico inglês, foi o primeiro
a demonstrar a teoria
ondulatória da luz com
sólida base experimental.
Suas descobertas
reforçaram as teorias de
Huygens publicadas no
final do século XVII.
B
a
n
c
o
 d
e
 i
m
a
g
e
n
s
/A
rq
u
iv
o
 d
a
 e
d
it
o
ra
B
a
n
c
o
 d
e
 i
m
a
g
e
n
s
/A
rq
u
iv
o
 d
a
 e
d
it
o
ra
R
ic
h
a
rd
 M
e
g
n
a
/F
u
n
d
a
m
e
n
ta
l
P
h
o
to
g
ra
p
h
s
S
S
P
L
/G
e
tt
y
 I
m
a
g
e
s
2CONECTEFIS_MERC18Sa_U2_Top2_p275a351.indd 334 7/7/18 2:27 PM
x0
I
anteparo III
d
D
A
B
C
Dx
a
a
P
y
O
(II) (III)
335TÓPICO 2 | ONDAS
O esquema da página anterior mostra como Young obteve o
espectro de interferência no anteparo III. O orifício único no primei-
ro anteparo fazia com que a luz atingisse os orifícios do segundo
anteparo em fase, transformando-os em “fontes” coerentes, já
que pertenciam a uma mesma frente de onda.
O esquema ao lado mostra a variação da intensidade da luz
projetada no anteparo III. A “franja” central é o máximo de
maior intensidade. Observe que para a direita e para a esquerda
do máximo central temos, de forma intercalada, mínimos e
máximos, sendo que os máximos apresentam intensidades
decrescentes.
Como as “fontes” (orifícios do segundo anteparo) são coeren-
tes, isto é, estão em fase, as interferências observadas no ante-
paro III dependem apenas da diferença (Dx) entre os caminhos
percorridos pelos raios de luz.
A luz que atravessa as fendas A e B se superpõe no anteparo III, pro-
porcionando as franjas de interferência. Em O, a diferença de caminho (x)
é nula. Porém, conforme a franja se distancia de O, em ambos os lados, x
torna-se crescente.
Na figura ao lado, para existir em P um máximo de intensidade (franja
clara), é necessário que Dx contenha um número inteiro de comprimentos
de onda ou um número par de meios comprimentos de onda.
D 5
l
x k
2
 em que k 5 0, 2, 4, 6, ...
Para existir em P um mínimo de intensidade (franja escura), é necessário que
Dx contenha um número ímpar de meios comprimentos de onda.
D 5
l
x k
2
 em que k 5 1, 3, 5, 7, ...
Como D é da ordem de metros e d é da ordem de milímetros, AP, BP e CP são
praticamente paralelos. Daí a igualdade dos ângulos a.
No desenho que representa a experiência de Young, podemos observar que,
sendo a distância d entre as fendas muito menor que a distância D entre os an-
teparos II e III, o ângulo a é pequeno o suficiente para que seja válida a relação:
sen a ù tg a.
Assim, no triângulo retângulo pequeno, temos: a 5
D
sen
x
d
No triângulo retângulo CPO, temos: a 5tg
y
D

Então, como sen a ù tg a, podemos escrever:
D
5
x
d
y
D
, mas D 5
l
x k
2
.
Então:
l
5k
2
yd
D
l 5
2yd
kD
B
a
n
c
o
 d
e
 i
m
a
g
e
n
s
/A
rq
u
iv
o
 d
a
 e
d
it
o
ra
B
a
n
c
o
 d
e
 i
m
a
g
e
n
s
/A
rq
u
iv
o
 d
a
 e
d
it
o
ra
Essa expressão pode ser usada para calcular a frequência ou o comprimento
de onda da luz monocromática incidente no anteparo II.
2CONECTEFIS_MERC18Sa_U2_Top2_p275a351.indd 335 7/7/18 2:28 PM
película
ar
ar
raios que
se interferem
336 UNIDADE 2 | ONDULATÓRIA
Observe que y é a distância entre a franja considerada e o máximo central (a
distância entre duas franjas claras ou entre duas franjas escuras consecutivas é a
mesma), d é o espaçamento entre as duas fendas do anteparo II, D é a distância
entre os anteparos II e III e k é um número inteiro relacionado com a ordem da franja:
para k 5 0, 2, 4, ..., temos franjas claras; para k 5 1, 3, 5, ..., temos franjas escuras.
21. Interferência em películas delgadas
As cores que observamos em bolhas de sabão ou em finas manchas de óleo
no chão aparecem devido à interferência de raios de luz que refletem na sua
superfície externa e interna. A diferença do caminho percorrido por esses dois
raios e a inversão de fase na reflexão da superfície externa podem proporcionar
interferências construtivas ou destrutivas entre eles.
B
a
n
c
o
 d
e
 i
m
a
g
e
n
s
/A
rq
u
iv
o
 d
a
 e
d
it
o
ra
Procurando o sinal
A telefonia celular é um dos serviços que mais crescem no mundo. No Brasil, o número de aparelhos
celulares já ultrapassou o de telefones fixos. A principal característica da telefonia celular é a mobilidade,
ou seja, com ela o usuário consegue estabelecer contatos telefônicos mesmo em deslocamento. Isso é
possível porque a comunicação é feita sem o emprego de fios, utilizando-se ondas eletromagnéticas de
frequência compreendida entre 1 GHz e 3 GHz. O sistema celular é formado por três componentes: a esta-
ção móvel, que é o telefone celular propriamente dito, a estação rádio-base, que é a antena responsável
pelo encaminhamento das ligações, e a central de comutação e
controle, que é o cérebro do sistema, responsável pelo gerencia-
mento das chamadas e pela conexão com outras estações rádio-
-base. O atual estágio da telefonia celular permite que um telefo-
ne dentro de sua área de cobertura seja localizado mesmo no
interior de veículos (carros, ônibus, trens, etc.), contido em bolsos
de roupas ou dentro de malas ou sacolas. Nesses casos, a onda é
detectada depois de sofrer reflexões, refrações e difrações. É im-
portante notar que as ondas hertzianas utilizadas na telefonia
celular difratam-se com grande facilidade em fendas de pequenas
dimensões, como os quase invisíveis orifícios existentes em tramas
têxteis, já que seu comprimento de onda é da ordem de 101 cm.
JÁ PENSOU NISTO?
 Na fotografia, podemos observar manchas
multicoloridas na superfície de uma bolha de
sabão. Esse fenômeno ocorre devido à
interferência da luz.
B
e
lla
n
a
/S
h
u
tt
e
rs
to
ck
K
it
ze
ro
/S
h
u
tt
e
rs
to
ck
