INCIDÊNCIAS UTILIZADAS PARA O ESTUDO RADIOGRÁFICO DOS OSSOS ZIGOMÁTICOS




BÁSICA DOS OSSOS
ZIGOMÁTICOS

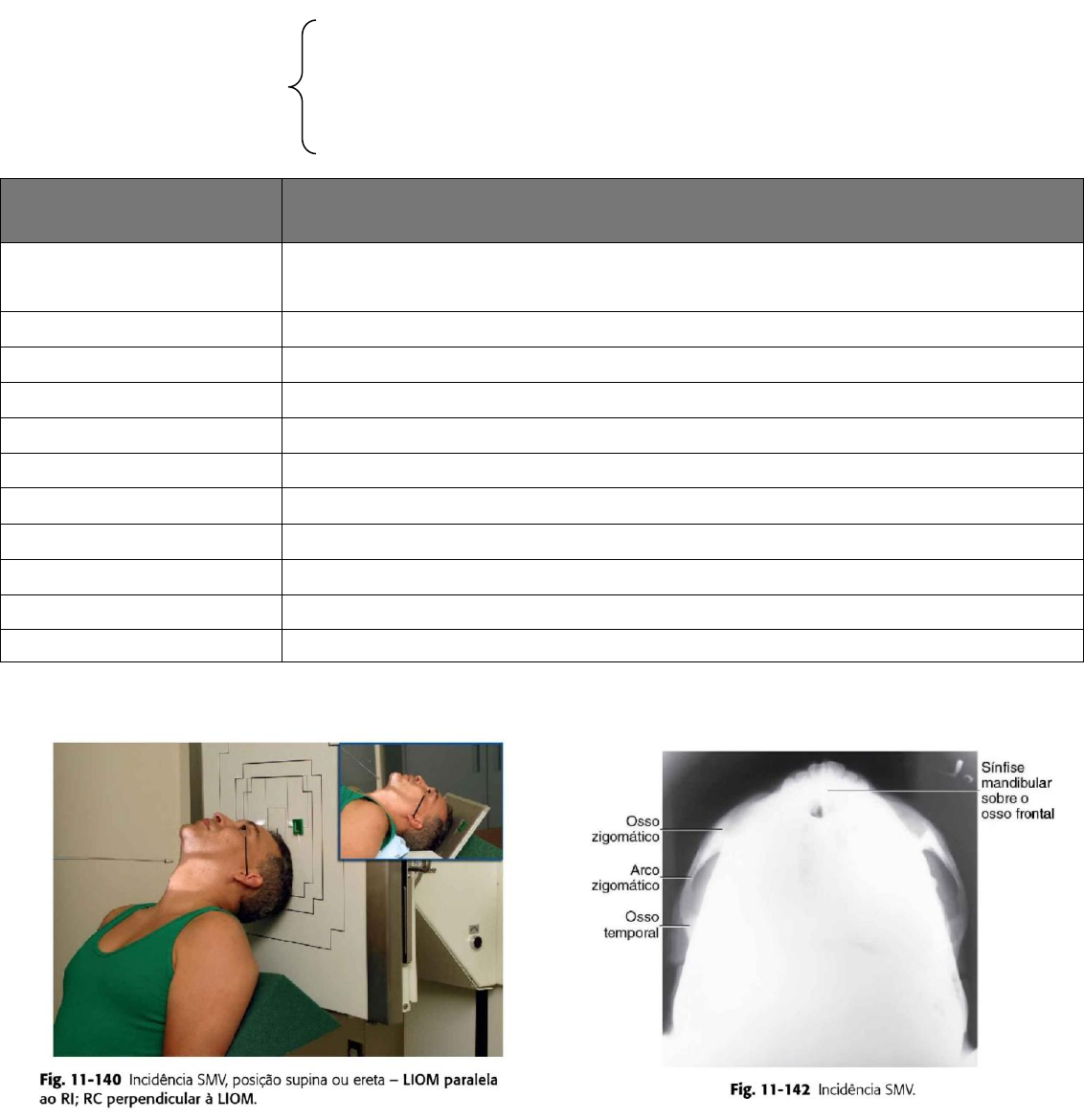

SMV (SUBMENTOVÉRTEX)
1. Posição Paciente sentado com a cabeça hiperestendida e com a LIOM paralela ao RI

2. Planos Obliquados
3. DFoFi 100cm
4. Chassi 18x24cm
5. Sentido do Chassi Transversal
6. Numerador AP direita do paciente
7. Inclinação do RC ⊥
8. Ponto Anatômico 4cm abaixo da sínfise mandibular
9. Respiração Apnéia
10. kV/mAs
Observação:







 OSSOS
ZIGOMÁTICOS
(BÁSICAS)
SMV (SUBMENTOVÉRTEX)
INFEROSUPERIOR OBLÍQUO
MÉTODO DE TOWNE MODIFICADO


2











BÁSICA DOS OSSOS
ZIGOMÁTICOS
INFEROSUPERIOR OBLÍQUO
1. Posição Paciente sentado com a cabeça hiperestendida, com a LIOM paralela ao RI e com
a área de interesse rodado 15° para melhor visualização.
2. Planos Obliquados
3. DFoFi 100cm
4. Chassi 18x24cm
5. Sentido do Chassi Longitudinal
6. Numerador AP direita do paciente
7. Inclinação do RC ⊥
8. Ponto Anatômico Tangenciando o arco zigomático.
9. Respiração Apnéia
10. kV/mAs
Observação:
3













BÁSICA DOS OSSOS
ZIGOMÁTICOS
MÉTODO DE TOWNE MODIFICADO OU AP AXIAL
1. Posição Paciente em decúbito dorsal com a LOM perpendicular ao RI.
2. Planos PMS ⊥ PMC //
3. DFoFi 100cm
4. Chassi 18x24cm
5. Sentido do Chassi Transversal
6. Numerador AP direita do paciente
7. Inclinação do RC 30° caudais para LOM e 37° caudais para a LIOM
8. Ponto Anatômico 2,5 cm acima da glabela.
9. Respiração Apnéia
10. kV/mAs
Observação: Alinhar o chassi de modo que, o arco zigomático fique no centro do RI.
>Outros nomes do Método de Towne: Breton, Reverchon, Worms, Altschul e
frontonucal.
4

 INCIDÊNCIAS UTILIZADAS PARA O ESTUDO RADIOGRÁFICO DOS FORAMES ÓTICOS






 BÁSICA DO FORAME
ÓTICO
MÉTODO DE RHESE OU PARIETORBITAL OBLÍQUO
1. Posição Paciente em decúbito ventral com a cabeça rotacionada a 53º para o lado de
interesse com a LAM perpendicular ao RI.
2. Planos Obliquados
3. DFoFi 100cm
4. Chassi 18x24cm
5. Sentido do Chassi Transversal
6. Numerador PA direita do paciente
7. Inclinação do RC ⊥ ao RI
8. Ponto Anatômico Porção média da órbita inferior
9. Respiração Apnéia
10. kV/mAs
Observação: **Alinhar a cabeça de modo que a ponta do nariz encoste na mesa. Com a ajuda de
um indicador de ângulo, vá inclinando a cabeça do paciente para a área de interesse
37° de modo que, o queixo, bochecha e nariz toque a mesa.
Colimar um campo de 10cm² de modo que a LAM fique perpendicular ao RI.



 FORAMES
ÓTICOS
(BÁSICAS)
MÉTODO DE RHESE OU
PARIETORBITAL OBLÍQUO
MÉTODO DE WATERS

 FORAMES ÓTICOS
(ESPECIAIS)

MÉTODO DE WATERS
MODIFICADO
5

 BÁSICA DO FORAME
ÓTICO
MÉTODO DE WATERS OU PARIETOACANTIAL
1. Posição Paciente em ortostático ou em decúbito ventral com a LMM perpendicular ao RI.

2. Planos Obliquados
3. DFoFi 100cm
4. Chassi 18x24cm
5. Sentido do Chassi Longitudinal
6. Numerador PA direita do paciente
7. Inclinação do RC ⊥
8. Ponto Anatômico Saindo do acântio
9. Respiração Apnéia
10. kV/mAs
Observação:











6

 ESPECIAL DO FORAME
ÓTICO
MÉTODO DE WATERS MODIFICADO
1. Posição Paciente em decúbito ventral com a LLM perpendicular ao RI.

2. Planos Obliquados
3. DFoFi 100cm
4. Chassi 18x24cm
5. Sentido do Chassi Longitudinal
6. Numerador PA direita do paciente
7. Inclinação do RC ⊥
8. Ponto Anatômico Saindo na junção dos lábios
9. Respiração Apnéia
10. kV/mAs
Observação:


















7

 INCIDÊNCIAS UTILIZADAS PARA O ESTUDO RADIOGRÁFICO DA MANDÍBULA






BÁSICA DA MANDÍBULA PA
1. Posição Paciente em decúbito ventral com a LOM perpendicular ao RI
2. Planos PMS ⊥ PMC //
3. DFoFi 100cm
4. Chassi 18x24cm
5. Sentido do Chassi Longitudinal
6. Numerador PA direita do paciente
7. Inclinação do RC ⊥
8. Ponto Anatômico Saindo na junção dos lábios
9. Respiração Apnéia
10. kV/mAs
Observação: Para pacientes com traumatismo, realizar esta incidência em supina.




 MANDÍBULA
(BÁSICAS)
PA
MÉTODO DE TOWNE
AXIOLATERAL OBLÍQUO




 MANDÍBULA
(ESPECIAIS)
SMV(SUBMENTOVÉRTEX)

8

 BÁSICA DA MANDÍBULA MÉTODO DE TOWNE
1. Posição Paciente em decúbito dorsal com a LOM perpendicular ao RI
2. Planos PMS ⊥ PMC //
3. DFoFi 100cm
4. Chassi 18x24cm
5. Sentido do Chassi Longitudinal
6. Numerador AP direita do paciente
7. Inclinação do RC 35° para LOM e 42° LIOM (podálicos)
8. Ponto Anatômico Entrando direcionado a glabela.
9. Respiração Apnéia
10. kV/mAs
Observação: Colocar a borda inferior do chassi de 1 a 2 dedos abaixo da sínfise mandibular.












9

BÁSICA DA MANDÍBULA AXIOLATERAL OBLÍQUO
1. Posição Paciente ortostático, com a cabeça elevada cerca de 15° e rodada também cerca
de 15° em relação ao bucky.
2. Planos Obliquados
3. DFoFi 100cm
4. Chassi 18x24cm
5. Sentido do Chassi Transversal
6. Numerador AP direita do paciente
7. Inclinação do RC 10° cefálicos
8. Ponto Anatômico Entrada no corpo da mandíbula mais próxima do RI
9. Respiração Apnéia
10. kV/mAs
Observação:










10

 ESPECIAL DA MANDÍBULA SMV(SUBMENTOVÉRTEX)
1. Posição Paciente sentado com a cabeça hiperestendida e com a LIOM paralela ao RI
2. Planos Obliquados
3. DFoFi 100cm
4. Chassi 18x24cm
5. Sentido do Chassi Longitudinal
6. Numerador AP direita do paciente
7. Inclinação do RC ⊥
8. Ponto Anatômico 4cm abaixo da sínfise mandibular
9. Respiração Apnéia
10. kV/mAs
Observação:










11

 INCIDÊNCIAS UTILIZADAS PARA O ESTUDO RADIOGRÁFICO DA ATM







 BÁSICA DA ATM MÉTODO DE TOWNE MODIFICADO
1. Posição Paciente em decúbito dorsal com a LOM perpendicular ao RI
2. Planos PMS ⊥ PMC // ou obliquados 7° para LIOM
3. DFoFi 100cm
4. Chassi 18x24cm
5. Sentido do Chassi Transversal
6. Numerador AP direita do paciente
7. Inclinação do RC 35° para LOM e 42° para LIOM (podálicos)
8. Ponto Anatômico 3 cm superior ao násio (na altura da glabela)
9. Respiração Apnéia
10. kV/mAs
Observação: Realizar duas incidências: uma com a boca fechada e outra com a boca aberta para
efeito de comparação. Paciente com suspeita de fratura não tentar abrir a boca.
**Chassi deverá ser posicionado no meio da ATM (localizada 1cm anterior e
5cm superior ao MAE)

 ATM
(BÁSICAS)
MÉTODO DE TOWNE
MODIFICADO
 ATM
(ESPECIAIS)
MÉTODO DE LAW
MODIFICADO
MÉTODO DE SCHULLER
12

 ESPECIAL DA ATM MÉTODO DE LAW MODIFICADO OU AXIOLATERAL 15 ° OBLÍQUOS
1. Posição Paciente em decúbito ventral com o rosto rodado 15° em direção a área afetada e
com a LIP perpendicular ao RI. (Perfil verdadeiro)
2. Planos Obliquados
3. DFoFi 100cm
4. Chassi 18x24cm
5. Sentido do Chassi Longitudinal
6. Numerador PA porção anterior do paciente
7. Inclinação do RC 15° podálicos
8. Ponto Anatômico 4 cm acima do MAE
9. Respiração Apnéia
10. kV/mAs
Observação: Primeiro posicione o paciente com a LIP perpendicular, em seguida vai inclinando
a cabeça em direção a mesa até que a LIOM reta ao RI.




13

 ESPECIAL DA ATM MÉTODO DE SCHULLER OU AXIOLATERAL
1. Posição Paciente em decúbito ventral com a LIP perpendicular ao RI
2. Planos PMS// PMC ⊥
3. DFoFi 100cm
4. Chassi 18x24cm
5. Sentido do Chassi Longitudinal
6. Numerador PA porção anterior do paciente
7. Inclinação do RC 25 a 30° podálicos
8. Ponto Anatômico 1,3cm anterior e 5 cm superior ao MAE
9. Respiração Apnéia
10. kV/mAs
Observação: Necessário fazer duas incidências: uma com a boca aberta e outra com a boca
fechada caso não haja fratura.
