A
B
C
D
E
1 Marcar para revisão

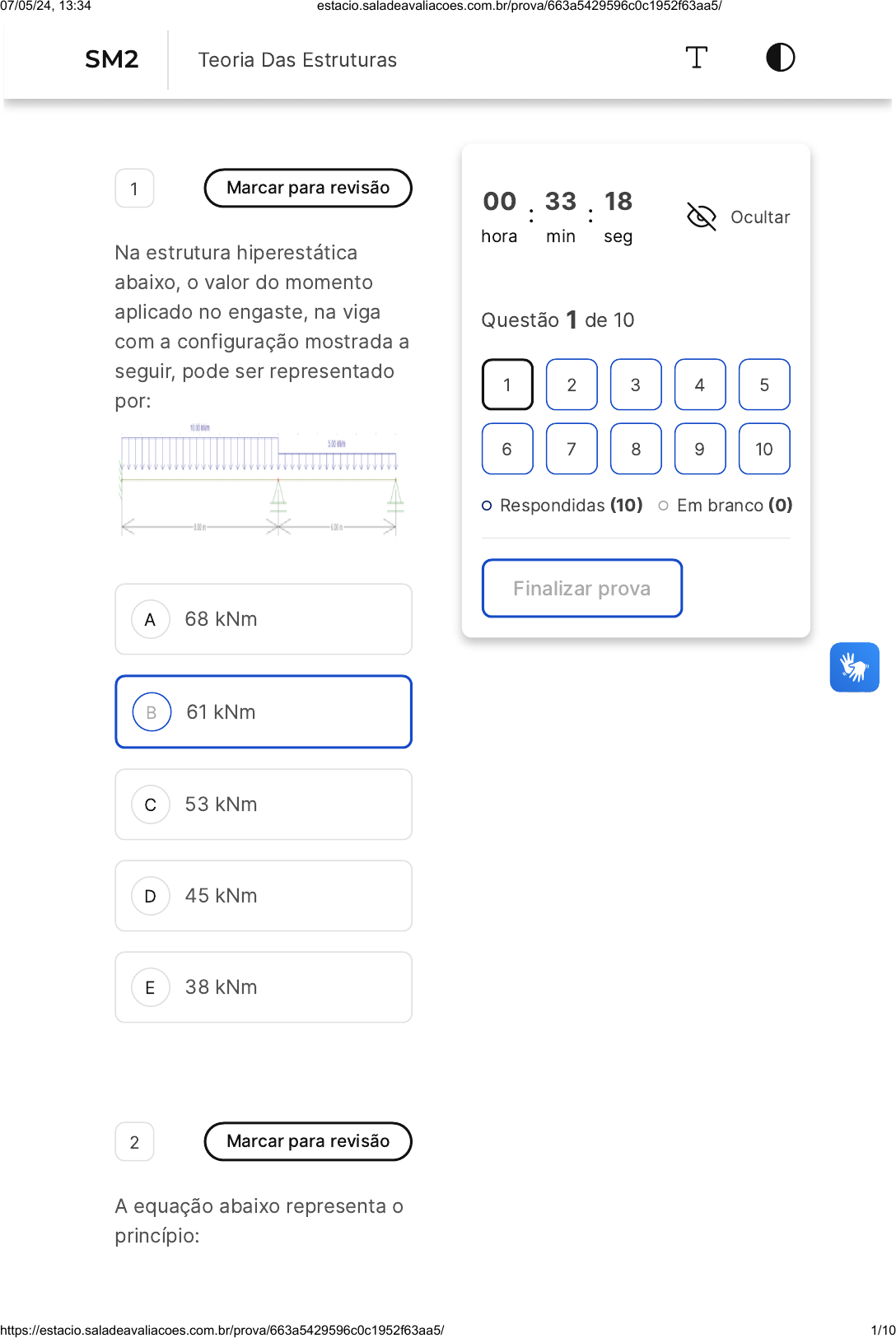

Na estrutura hiperestática
abaixo, o valor do momento
aplicado no engaste, na viga
com a configuração mostrada a
seguir, pode ser representado
por:
68 kNm
61 kNm
53 kNm
45 kNm
38 kNm
2 Marcar para revisão
A equação abaixo representa o
princípio:
00
hora
: 33
min
: 18
seg
Ocultar
Questão 1 de 10
Respondidas �10� Em branco �0�
Finalizar prova
1 2 3 4 5
6 7 8 9 10
SM2 Teoria Das Estruturas
07/05/24, 13:34 estacio.saladeavaliacoes.com.br/prova/663a5429596c0c1952f63aa5/
https://estacio.saladeavaliacoes.com.br/prova/663a5429596c0c1952f63aa5/ 1/10
A
B
C
D
E
De D Alembert
Do esforço cortante
Do trabalho virtual
Do momento fletor
Da redução
3 Marcar para revisão
Na engenharia um importante
método de análise de
estruturas hiperestáticas é o
método das deformações ou
método dos deslocamentos,
muito utilizado na
determinação dos esforços
atuantes numa estrutura. O
momento fletor negativo, no
ponto indicado, devido ao
carregamento abaixo na
estrutura é dado por:
07/05/24, 13:34 estacio.saladeavaliacoes.com.br/prova/663a5429596c0c1952f63aa5/
https://estacio.saladeavaliacoes.com.br/prova/663a5429596c0c1952f63aa5/ 2/10
A
B
C
D
E
�25 kNm
12,5 kNm
5,0 kNm
�12,5 kNm
25 kNm
4 Marcar para revisão
Na engenharia um importante
método de análise de
estruturas hiperestáticas é o
método das deformações ou
método dos deslocamentos,
muito utilizado na
determinação dos esforços
atuantes numa estrutura. Seja a
estrutura abaixo, em que o
ponto B sofre um recalque
horizontal de 2 cm para a
direita. Se EI � 10 kNm ,
escolha, dentre as opções a
5 2
07/05/24, 13:34 estacio.saladeavaliacoes.com.br/prova/663a5429596c0c1952f63aa5/
https://estacio.saladeavaliacoes.com.br/prova/663a5429596c0c1952f63aa5/ 3/10
A
B
C
D
E
seguir, o momento fletor
atuante no ponto C, em
módulo.
226,24 kNm
346,24 kNm
266,24 kNm
306,24 kNm
386,24 kNm
5 Marcar para revisão
Na engenharia, ao se projetar
uma estrutura busca-se
determinar as forças internas,
as forças de ligação e os
deslocamentos de uma
estrutura.  Entre os métodos
possíveis estão os analíticos ou
numéricos. Para os numéricos,
há os métodos matriciais
baseados na discretização de
elementos estruturais,
07/05/24, 13:34 estacio.saladeavaliacoes.com.br/prova/663a5429596c0c1952f63aa5/
https://estacio.saladeavaliacoes.com.br/prova/663a5429596c0c1952f63aa5/ 4/10
A
B
C
D
E
totalmente baseado na álgebra
matricial. O vetor de ações
nodais relativo ao vão mais à
esquerda da viga contínua
abaixo, tendo como referência
o sistema de coordenadas
locais �A B� a seguir, é dado
por:
�10 kNm, �15 kNm}
�15 kNm, 0 kNm}
�10 kNm, 0 kNm}
��15 kNm, �10 kNm}
��10 kNm, 15 kNm}
6 Marcar para revisão
Na engenharia, ao se projetar
uma estrutura, busca-se
determinar as forças internas,
as forças de ligação e os
deslocamentos de uma
estrutura. Entre os métodos
possíveis estão os analíticos ou
07/05/24, 13:34 estacio.saladeavaliacoes.com.br/prova/663a5429596c0c1952f63aa5/
https://estacio.saladeavaliacoes.com.br/prova/663a5429596c0c1952f63aa5/ 5/10
A
B
C
D
E
numéricos. Para os numéricos,
há os métodos matriciais
baseados na discretização de
elementos estruturais,
totalmente baseados na
álgebra matricial. Na expressão
abaixo, o que se pode dizer da
matriz K?
� R � � � K � � r }
É uma transformação
linear de mudança de
coordenadas
É uma matriz de
rigidez
É uma matriz de
flexibilidade
É um vetor de cargas
É um vetor de
deslocamentos
7 Marcar para revisão
O FTool é uma das ferramentas
existentes para cálculo de
estruturas, e envolve a
configuração de várias
características da estrutura a
ser calculada.
Na janela abaixo, a opção que
se refere à configuração dos
apoios de uma estrutura é:
07/05/24, 13:34 estacio.saladeavaliacoes.com.br/prova/663a5429596c0c1952f63aa5/
https://estacio.saladeavaliacoes.com.br/prova/663a5429596c0c1952f63aa5/ 6/10
A
B
C
D
E
Legenda: Exercício 1
Fonte: Autor
8 Marcar para revisão
A viga contínua abaixo possui
um engaste, quatro apoios
simples e cargas concentradas
e distribuídas aplicadas.
Na estrutura, qual a rotação
máxima apresentada, em
07/05/24, 13:34 estacio.saladeavaliacoes.com.br/prova/663a5429596c0c1952f63aa5/
https://estacio.saladeavaliacoes.com.br/prova/663a5429596c0c1952f63aa5/ 7/10
A
B
C
D
E
módulo �Considere uma viga de
20 � 60 cm, E � 100000 MPa)?
2,0 � 10 rad�5
3,0 � 10 rad�5
4,0 � 10 rad�5
1,5 � 10 rad�5
5,0 � 10 rad�5
9 Marcar para revisão
Você aprendeu a definição de
índices de esbeltez e sua
relação com a flambagem de
peças comprimidas.
O que pode dizer de pilares
com índices de esbeltez
maiores que 200, de acordo
com as normas técnicas de
projeto de estruturas de
concreto armado?
07/05/24, 13:34 estacio.saladeavaliacoes.com.br/prova/663a5429596c0c1952f63aa5/
https://estacio.saladeavaliacoes.com.br/prova/663a5429596c0c1952f63aa5/ 8/10
A
B
C
D
E
São pilares longos
Não podem ser
considerados pilares
São considerados
pilares parede
São pilares robustos
São pilares esbeltos
10 Marcar para revisão
Calcular a deformação máxima
de uma estrutura pode ser
importante para, por exemplo,
o cálculo de sua seção
transversal. Seja o pórtico
abaixo, com três pilares com
condições de apoio variadas.
Na estrutura abaixo, qual a
deformação máxima
apresentada, em módulo
�Considere todos os elementos
com 20 � 40 cm, E � 100000
MPa)?
07/05/24, 13:34 estacio.saladeavaliacoes.com.br/prova/663a5429596c0c1952f63aa5/
https://estacio.saladeavaliacoes.com.br/prova/663a5429596c0c1952f63aa5/ 9/10
A
B
C
D
E
0,02 mm
0,15 mm
0,05 mm
0,12 mm
0,1 mm
