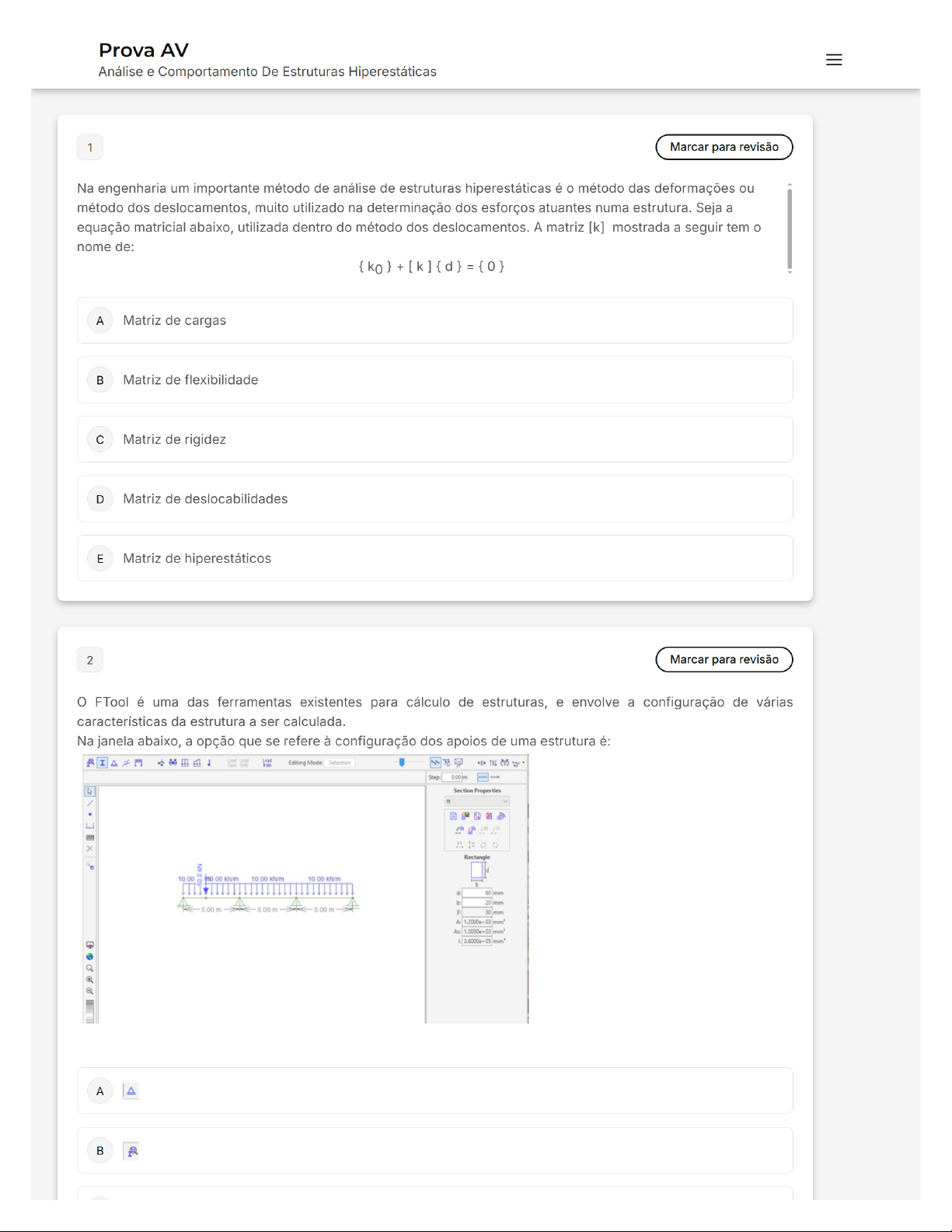

Prova AV Análise e Comportamento De Estruturas Hiperestáticas 1 Marcar para revisão Na engenharia um importante método de análise de estruturas hiperestáticas é método das deformações ou método dos deslocamentos, muito utilizado na determinação dos esforços atuantes numa estrutura. Seja a equação matricial abaixo, utilizada dentro do método dos deslocamentos. A matriz [k] mostrada a seguir tem o nome de: A Matriz de cargas Matriz de flexibilidade Matriz de rigidez D Matriz de deslocabilidades E Matriz de hiperestáticos 2 Marcar para revisão FTool é uma das ferramentas existentes para cálculo de estruturas, e envolve a configuração de várias características da estrutura a ser calculada. Na janela abaixo, a opção que se refere à configuração dos apoios de uma estrutura é: Editing Mode: Selection Do Section Properties Rectangle 10.00 00 kN/m 10.00 kN/m 5.00 5.00 m 5.00 m AD E + 3 Marcar para revisão Encontre, dentre as opções abaixo, o deslocamento horizontal do ponto indicado, para o quadro abaixo, que tem El = 2000 para todas as barras. 5.00 50 3.00 A 0,45 m 0,55 m 0,65 m D 0,75 m E 0,85 m 4 Marcar para revisão A expressão abaixo mostra uma aplicação do princípio dos trabalhos virtuais em uma estrutura onde há : A Aumento de temperatur Diminuição de temperaturaAlterações de montagem D Recalques E Momentos torsores 5 Marcar para revisão Na engenharia um importante método de análise de estruturas hiperestáticas é o método das deformações ou método dos deslocamentos, muito utilizado na determinação dos esforços atuantes numa estrutura. momento fletor máximo da estrutura mostrada abaixo, com a carga distribuída igual a 10 kNm e a carga concentrada igual a 10 kN, é igual a: Fonte: YDUQS 2022. A -28,5 kNm -32,75 kNm 14,25 kNm D 15 kNm E -10 kNm 6 Marcar para revisão Na engenharia, ao se projetar uma estrutura busca-se determinar as forças internas, as forças de ligação e os deslocamentos de uma estrutura. Entre os métodos possíveis estão os analíticos ou numéricos. Para os numéricos, há os métodos matriciais baseados na discretização de elementos estruturais, totalmente baseado na álgebra matricial. A quantidade que representa a força na direção i causada por um deslocamento de valor unitário j, ou seja, que relaciona uma ação a um deslocamento, tem nome de: A Coeficiente de carga Coeficiente de elasticidade Coeficiente de distribuiçãoD Coeficiente ae rigiaez E Coeficiente de flexibilidade 7 Marcar para revisão Um conjunto de cargas é aplicada em uma viga qualquer. A partir de uma tensão tangencial admissível fixa e um esforço cortante V qualquer em uma viga contínua de base quadrada, pode-se dizer que: A A altura da seção transversal aumentaria conforme V diminui. A altura da seção transversal aumentaria conforme V aumenta. A altura da seção transversal se mantém conforme V diminui. D A altura da seção transversal aumentaria conforme a tensão tangencial admissível diminui. E A altura da seção transversal diminui conforme a tensão tangencial admissível aumenta. 8 Marcar para revisão Seja um pilar de seção transversal qualquer e comprimento fixo L que faça parte de um pórtico espacial., cuja junção é mostrada na figura abaixo. pilar representado abaixo é um pilar: A De quina Angular De canto D Arqueado E De extremidade9 Marcar para revisão Na engenharia, ao se projetar uma estrutura busca-se determinar as forças internas, as forças de ligação e os deslocamentos de uma estrutura. Entre os métodos possíveis estão os analíticos ou numéricos. Para os numéricos, há os métodos matriciais baseados na discretização de elementos estruturais, totalmente baseado na álgebra matricial. elemento como descrito a seguir, apenas com cargas axiais e sem a ocorrência de momentos, pode se referir a um elemento discretizado de um (uma): 1 2 4 Fonte: YDUQS 2022. A Viga Pilar Casca D Laje E Treliça 10 Marcar para revisão Seja uma viga de seção retangular, como a mostrada abaixo, em que L= 8 m, q = 10 kN/m e E= 10⁵ kN/m2. Dentre as opções a seguir, calcule sua altura, considerando que a tensão normal admissível é de 45 MPa e que a altura da viga é duas vezes o comprimento de sua base. Legenda: Exercício 7 Fonte: Autor A h = 22,22 cm h = 24,22 cm h = 26,22 cm D h = 28,22 cm E h = 30,22 cmFinalizar prova Questões
