O Eletrocardiograma Normal
Noções Básicas
Daniela A Morais
daniela.morais@prof.unibh.br
Exame não invasivo, barato e versátil
Útil para avaliar:
 - Orientação anatômica do coração;
 - Dimensões relativas das diversas câmaras
 cardíacas;
 - Alterações do ritmo e condução;
 - Extensão, localização e progressão das
 lesões isquêmicas do miocárdio;
 - Efeitos de alterações de concentrações de eletrólitos;
 - Influência de determinados fármacos.
Representa valioso registro da atividade elétrica do
coração, registrando os impulsos elétricos que
estimulam a contração cardíaca.
ELETROCARDIOGRAMA
(ECG)

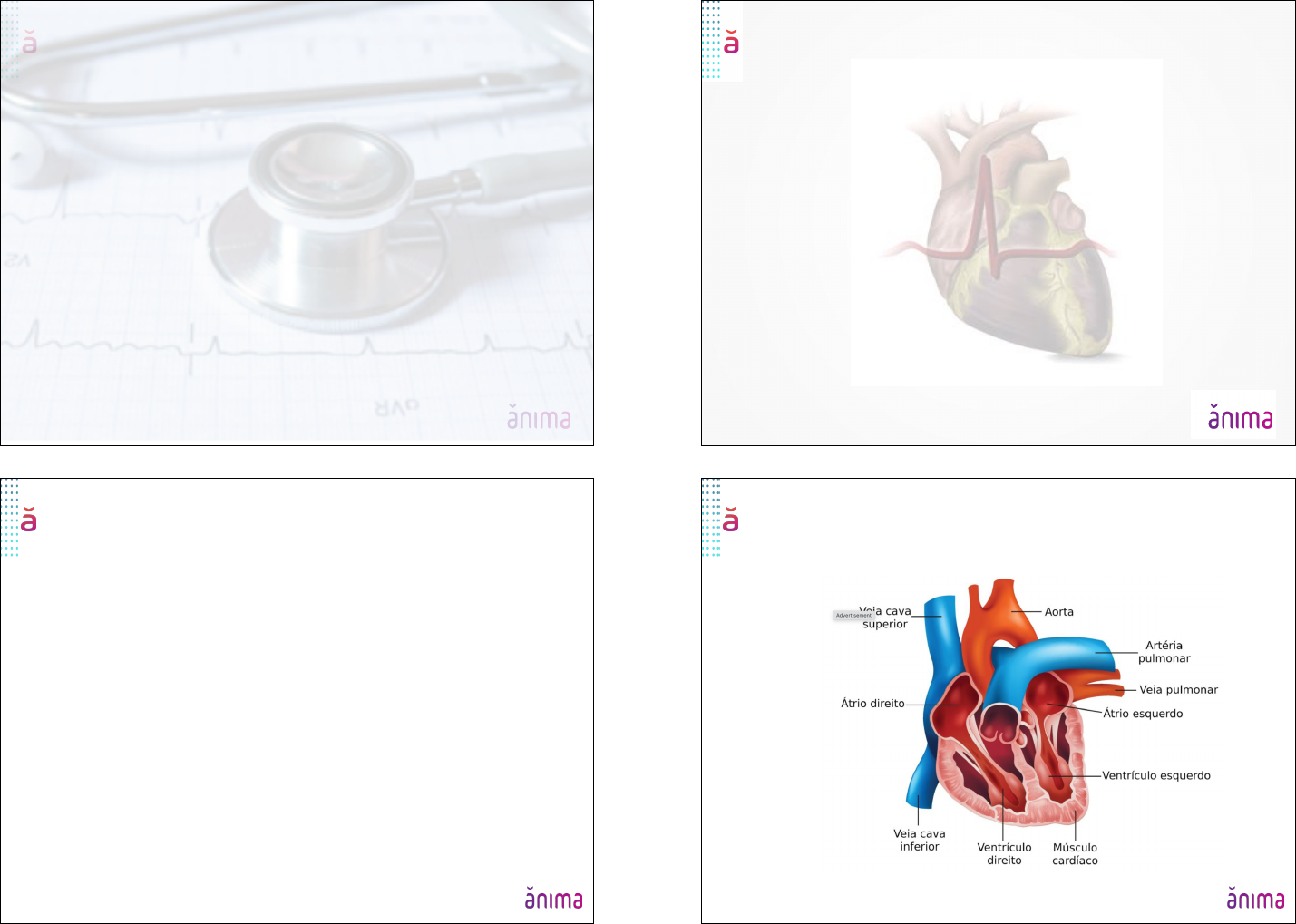

CORAÇÃO
Sistema de Condução – atividade elétrica
CORAÇÃO
Nó S-A
Marca-passo
Feixe A-V (His)
Nó A-V
Sistema
Purkinje Ramo
Direito
Ramo
Esquerdo
Feixe de Bachmann
Feixes Internodais
As células cardíacas são polarizadas no estado de repouso (carga negativa no
interior das células).
Quando estimuladas eletricamente se despolarizam e se contraem (carga
positiva no interior das células).
A repolarização é um fenômeno estritamente elétrico sem o coração ter
nenhuma atividade mecânica.
POTENCIAL DE AÇÃO POTENCIAL DE AÇÃO
REGISTRO DA PROPAGAÇÃO
- - + +
- - - +
Quando a onda de despolarização se move em direção a um
eletrólito positivo é registrado uma deflexão positiva (para cima).
ELETROCARDIOGRAMA
(ECG)
AS ONDAS E SEGMENTOS DO
ELETROCARDIOGRAMA
MORFOLOGIA DAS ONDAS / DEFLEXÕES
MORFOLOGIA DAS ONDAS / DEFLEXÕES
Não confundir intervalo PR (PRi)
com segmento PR (PRs)
Representa a despolarização e a condução do impulso nos ventrículos.
Localização: após o intervalo PR.
Duração: 0,06 a 0,10 seg, ou metade do intervalo PR
R - Onda positiva do QRS
Caso ocorram duas ondas positivas, a primeira será R e a segunda R’
S - Onda negativa que sucede a onda R
Q - Onda negativa que precede a onda R
QS - apenas uma onda negativa
COMPLEXO QRS MORFOLOGIA DAS ONDAS / DEFLEXÕES
MORFOLOGIA DAS ONDAS / DEFLEXÕES
ONDA T
Representa a repolarização ou a recuperação ventricular.
Localização: após o segmento ST.
Tipicamente arredondada e suave.
Pode indicar lesão miocárdica ou desequilíbrios eletrolíticos
(hipercalemia) se for alta, apiculada ou cônica.
Pode representar isquemia miocárdica se for invertida.
ONDA U
Deflexão positiva, pequena e raramente observada depois da
onda T.
INTERVALO QT
É o período desde o início da despolarização ventricular até o
final da repolarização ventricular.
?
Derivações = “fotos” da atividade elétrica no coração sob
ângulos diferentes
DERIVAÇÕES DO PLANO
FRONTAL
Triângulo de Einthoven
Derivações plano Horizontal - Anterior
DERIVAÇÕES DO PLANO HORIZONTAL
- V1 - Quarto espaço
intercostal linha
paraesternal direita
- V2 - Quarto espaço
intercostal linha
paraesternal esquerda
- V3 - Entre V2 e V4
- V4 - Quinto espaço
intercostal na linha
hemiclavicular
- V5 - Quinto espaço
intercostal linha axilar
anterior
- V6 - Quinto espaço
intercostal, linha axilar
média
Derivações plano Horizontal - Anterior Derivações plano Horizontal - Posterior
O PAPEL DO
ELETROCARDIOGRAMA
A altura e a profundidade de uma onda / deflexão
(eixo vertical) se mede em mm e representa a
medida de voltagem = mV (milivolt).
Eixo vertical : 1 mm = 0,1 mV (ganho N)
A duração de cada parte do ciclo cardíaco (eixo
horizontal) representa o tempo = segundo.
Eixo horizontal:
Velocidade 50 mm/s 1mm = 0,02s
Velocidade 25 mm/s 1mm = 0,04s
CÁLCULO DA FREQUÊNCIA
VAMOS CALCULAR A FC?
RITMO REGULAR
RITMO IRREGULAR
RITMO NORMAL OU FISIOLÓGICO OU
SINUSAL
Ritmo Sinusal Regular: O estímulo se origina no nódulo SA,
a distância é igual entre ondas semelhantes e cada
complexo QRS é precedido por uma onda P.
1 – Identificação
2 – Ritmo regular ou irregular
3 – Frequencia cardiaca
4 – Onda P (onda P positiva em D1, D2, AVF e negativa em AVR,
ondas P de morfologias semelhantes, ondas P precedendo QRS).
5 – Intervalo PR ≤0,20 segundos?
6 – Complexo QRS estreito ou alargado?
7 – Segmento ST na linha isoelétrica?
8 – Onda T (geralmente acompanha a polaridade do QRS, pode ser
negativa em AVR, V1 e V2).
9 – Intervalo QT.
SUGESTÃO PARA ANÁLISE DO ECG
TROCA DE ELETRODOS OU
DEXTROCARDIA?
TROCA DE ELETRODOS OU
DEXTROCARDIA?
REFERÊNCIA
AEHLERT, Bárbara. Reconhecimento do Ritmo. In: ______. ACLS,
Advanced Cardiac Life Support: emergências em cardiologia, um guia
para estudo. 5ªed. RJ: Elsevier, 2017. 288p.
