1. Dimensionamento de Peças Tracionadas
Peças com extremidades parafusadas
a) Ruptura da seção líquida
𝑅𝑑𝑡 =
𝐴𝑛, 𝑒𝑓 ∙ 𝑓𝑢
𝛾𝑎2

b) Escoamento da seção bruta
𝑅𝑑𝑡 =
𝐴𝑔 ∙ 𝑓𝑦
𝛾𝑎1


Peças com extremidades rosqueáveis

𝐴, 𝑒𝑓 ≅ 0,73 − 0,8𝐴𝑔 𝐴, 𝑒𝑓 = 0,75𝐴𝑔

𝑅𝑑𝑡 =
0,75𝐴𝑔 ∙ 𝑓𝑢
𝛾𝑎2
≤
𝐴𝑔 ∙ 𝑓𝑦
𝛾𝑎1


Diâmetros dos furos de conectores
- Punção = ∅𝑓𝑢𝑟𝑜 = ∅𝑝𝑎𝑟𝑎𝑓𝑢𝑠𝑜 + 3,5𝑚𝑚
- Broca = ∅𝑓𝑢𝑟𝑜 = ∅𝑝𝑎𝑟𝑎𝑓𝑢𝑠𝑜 + 1,5𝑚𝑚

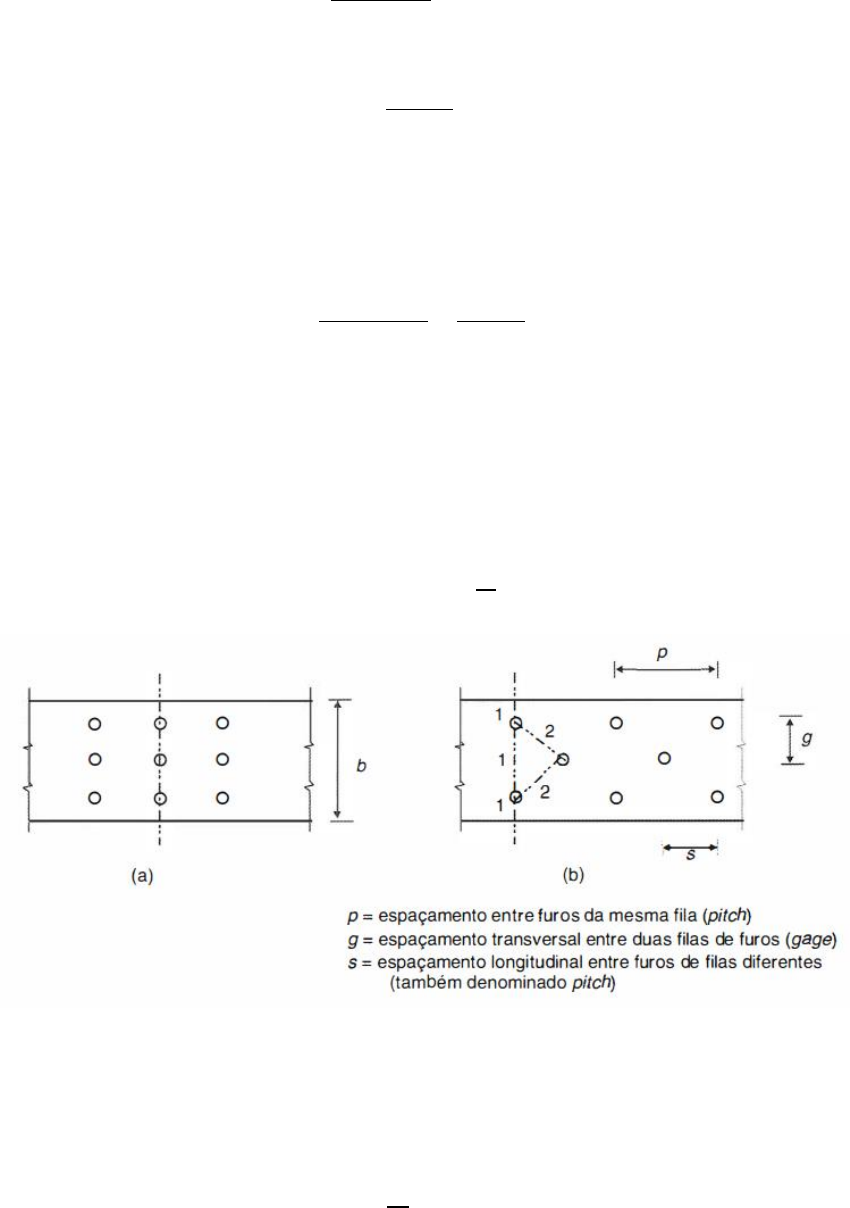

Área da seção transversal líquida
a) Furação alinhada: 𝐴𝑛 = [𝑏 − ∑(𝑑𝑓𝑢𝑟𝑜𝑠)]𝑡
b) Furação escalonada: 𝐴𝑛 = [𝑏 − ∑(𝑑𝑓𝑢𝑟𝑜𝑠) + ∑
𝑠²
4𝑔
] 𝑡

Área da seção transversal líquida efetiva
𝐴𝑛, 𝑒𝑓 = 𝐶𝑡 ∙ 𝐴𝑛
a) Ligações parafusadas
𝐶𝑡 = 1 −
𝑒𝑐
𝑙

𝑙: distância entre o primeiro e o último parafuso na direção da força


b) Ligações soldadas
- Solda transversal: 𝐶𝑡 =
𝐴𝑐
𝐴𝑔

Ac: área soldada
- Solda longitudinal
𝐶𝑡 = 1,0 𝑙𝑤 ≥ 2𝑏
𝐶𝑡 = 0,87 1,5𝑏 ≤ 𝑙𝑤 < 2𝑏
𝐶𝑡 = 0,75 1𝑏 ≤ 𝑙𝑤 < 1,5𝑏
 Cisalhamento do bloco
𝑅𝑑 =
1
𝛾𝑎2
(0,6 ∙ 𝑓𝑢 ∙ 𝐴𝑛𝑣 + 𝑐𝑡𝑠 ∙ 𝑓𝑢 ∙ 𝐴𝑛𝑡) ≤
1
𝛾𝑎2
(0,6 ∙ 𝑓𝑦 ∙ 𝐴𝑔𝑣 + 𝑐𝑡𝑠 ∙ 𝑓𝑢 ∙ 𝐴𝑛𝑡)

𝐴𝑛𝑣: área líquida cisalhada;
𝐴𝑛𝑡: área líquida tracionada;
𝐴𝑔𝑣: área bruta cisalhada;
𝑐𝑡𝑠: 1,0 (tensão de tração uniforme)
𝑐𝑡𝑠: 0,5 (tensão de tração não-uniforme)


2. Ligações com conectores
Dimensionamento de ligações com conectores
Disposições construtivas
a) Chapas com bordos laminados ou cortados com maçarico

𝑎 =
{




𝑑 + 6𝑚𝑚 (𝑑 ≤ 19𝑚𝑚)
𝑑 + 7𝑚𝑚 = (19 < 𝑑 ≤ 26𝑚𝑚)
𝑑 + 9𝑚𝑚 = (26 < 𝑑 ≤ 30𝑚𝑚)
𝑑 + 10𝑚𝑚 = (30 < 𝑑 ≤ 36𝑚𝑚)
1,25𝑑 (𝑑 > 36𝑚𝑚)

b) Bordas cortadas com tesoura ou serra
𝑎 = 1,75𝑑

Modos de ruptura das ligações
a) Resistência ao cisalhamento do conector
- Parafusos comuns e barras rosqueadas
𝑅𝑛𝑣 =
0,4 ∙ 𝐴𝑔 ∙ 𝑓𝑢
𝛾𝑎2

- Parafusos de alta resistência
𝑅𝑛𝑣 =
0,5 ∙ 𝐴𝑔 ∙ 𝑓𝑢
𝛾𝑎2


b) Resistência à tração do conector

𝑅𝑛𝑡 =
0,75 ∙ 𝐴𝑔 ∙ 𝑓𝑢
𝛾𝑎2


c) Resistência à corte e tração simultâneos

(
𝑉𝑑
𝑅𝑛𝑣
)
2
+ (
𝐹𝑡
𝑅𝑛𝑡
)
2
≤ 1,0

d) Resistência ao cisalhamento e plastificação da chapa
𝑅𝑛 =
1,2 ∙ 𝑎 ∙ 𝑡 ∙ 𝑓𝑢
𝛾𝑎2
≤
2,4 ∙ 𝑑 ∙ 𝑡 ∙ 𝑓𝑢
𝛾𝑎2

𝑅𝑛 = 𝑟𝑎𝑠𝑔𝑎𝑚𝑒𝑛𝑡𝑜 ≤ 𝑝𝑟𝑒𝑠𝑠ã𝑜 𝑑𝑒 𝑎𝑝𝑜𝑖𝑜
e) Resistência por atrito
- Furo padrão (ELU)
𝑅𝑎𝑡 = 0,8 ∙ 𝜇 ∙ 𝑐ℎ ∙ 𝐹𝑡𝑏 ∙ 𝑛𝑠 (1 −
𝐹𝑡𝑠𝑘
0,8𝐹𝑡𝑏
)
- Demais furos (ELS)
𝑅𝑎𝑡 = 1,13 ∙ 𝜇 ∙ 𝑐ℎ ∙ 𝐹𝑡𝑏 ∙ 𝑛𝑠 (1 −
𝐹𝑡𝑠𝑑
0,8𝐹𝑡𝑏
)
𝜇 = {
0,35 − 𝑠𝑒𝑚 𝑝𝑖𝑛𝑡𝑢𝑟𝑎
0,50 − 𝑗𝑎𝑡𝑒𝑎𝑑𝑎
0,20 − 𝑔𝑎𝑙𝑣𝑎𝑛𝑖𝑧𝑎𝑑𝑎

𝑐ℎ = {
1,0 − 𝑓𝑢𝑟𝑜 𝑝𝑎𝑑𝑟ã𝑜
0,85 − 𝑓𝑢𝑟𝑜 𝑝𝑜𝑢𝑐𝑜 𝑎𝑙𝑜𝑛𝑔𝑎𝑑𝑜 𝑜𝑢 𝑎𝑙𝑎𝑟𝑔𝑎𝑑𝑜
0,75 − 𝑓𝑢𝑟𝑜 𝑚𝑢𝑖𝑡𝑜 𝑎𝑙𝑜𝑛𝑔𝑎𝑑𝑜

𝐹𝑡𝑠𝑑: força de tração solicitante
𝐹𝑡𝑏: força de protensão no parafuso (tabelado norma)

Distribuição de esforços entre conectores
- Para L>127cm a força F deve ser multiplicada por 1,25.
a) Ligação excêntrica por corte
-Tensão cisalhante vertical
𝐹 =
𝐹
𝑛

- Tensão cisalhante devido ao momento
𝑅𝑥 =
𝑀 ∙ 𝑦
∑𝑟²

𝑅𝑦 =
𝑀 ∙ 𝑥
∑𝑟²

𝑅2 = 𝐹𝑥2 + 𝐹𝑦2
𝑅² = (𝑉𝑚 + 𝑉𝑣)2 + (𝐻𝑚)²
- Ligação com corte e tração
 Distribuição linear de tensões, por igualdade de momento estático:
𝑏 ∙ 𝑌𝑐²
2
=
𝑡(ℎ − 𝑌𝑐)²
2

 Momento de inércia
𝐼 =
𝑏 ∙ 𝑌𝑐³
3
+
𝑡
3
(ℎ − 𝑌𝑐)³
- Tensão de tração no parafuso mais solicitado
𝐹𝑡𝑖 =
𝑀
𝐼
𝑦𝑡
- Tensão cisalhante
𝜏 =
𝐹
#𝑝𝑎𝑟𝑎𝑓𝑢𝑠𝑜𝑠

- Verificação da interação de esforços
(
𝑉𝑑
𝑅𝑛𝑣
)
2
+ (
𝐹𝑡
𝑅𝑛𝑡
)
2
≤ 1,0

3. Ligações Soldadas



E60  fw = 415 Mpa
E70  fw = 485 Mpa
E80  fw = 550 Mpa

Soldas de entalhe
- Penetração total
𝑡𝑒 = 𝑡1
- Penetração parcial
𝑢 𝑜𝑢 𝑗: 𝑡𝑒 = 𝑝𝑟𝑜𝑓𝑢𝑛𝑑𝑖𝑑𝑎𝑑𝑒 𝑑𝑜 𝑐ℎ𝑎𝑛𝑓𝑟𝑜
𝑏𝑖𝑠𝑒𝑙: 𝑡𝑒 = 𝑦 (𝛼 > 60°)
𝑡𝑒 = 𝑦 − 3 𝑚𝑚 (45° ≤ 𝛼 ≤ 60°)

Espessura mínima da garganta “t”
Espessura chama + fina (mm) Te (mm)
<6,3 3
6,3 até 12,7 5
12,7 até 19 6
19 até 37,5 8
37,5 até 57 10
57 até 152 13
>152 16

Resistências
𝐴𝑤 = 𝑡𝑒 ∙ 𝐿
𝐴𝑤: área efetiva da solda;
𝑡𝑒: espessura efetiva do entalhe;
𝐿: comprimento da solda.

𝐴𝑚𝑏 = 𝑡(𝑚í𝑛) ∙ 𝐿
𝑡(𝑚í𝑛): penetração total, 𝑡(𝑚í𝑛) = 𝑡(𝑐ℎ𝑎𝑝𝑎)

a) Soldas com penetração total e tensões de tração ou compressão perpendicular ao
eixo da solda
𝑅𝑑 =
𝐴𝑚𝑏 ∙ 𝑓𝑦
𝛾𝑎1

b) Penetração parcial e tensões de tração ou compressão perpendicular ao eixo da
solda
𝑅𝑑 =
𝐴𝑚𝑏 ∙ 𝑓𝑦
𝛾𝑎1

𝑅𝑑 =
0,6 ∙ 𝐴𝑤 ∙ 𝑓𝑤
𝛾𝑤1

𝛾𝑤1 = 1,25(𝑐𝑜𝑚𝑏𝑖𝑛𝑎çõ𝑒𝑠 𝑛𝑜𝑟𝑚𝑎𝑖𝑠)
𝛾𝑤1 = 1,05(𝑐𝑜𝑚𝑏𝑖𝑛𝑎çõ𝑒𝑠 𝑒𝑥𝑐𝑒𝑝𝑐𝑖𝑜𝑛𝑎𝑖𝑠)
c) Tensões de tração ou compressão paralelas ao eixo da solda: dispensam verificação
d) Soldas com tensões de cisalhamento
Total:
𝑅𝑑 =
0,6 ∙ 𝐴𝑚𝑏 ∙ 𝑓𝑦
𝛾𝑎1

Parcial:
𝑅𝑑 =
0,6 ∙ 𝐴𝑤 ∙ 𝑓𝑤
𝛾𝑤2

𝛾𝑤2 = 1,35(𝑐𝑜𝑚𝑏𝑖𝑛𝑎çõ𝑒𝑠 𝑛𝑜𝑟𝑚𝑎𝑖𝑠)
𝛾𝑤2 = 1,15(𝑐𝑜𝑚𝑏𝑖𝑛𝑎çõ𝑒𝑠 𝑒𝑥𝑐𝑒𝑝𝑐𝑖𝑜𝑛𝑎𝑖𝑠)
Soldas de filete
Para soldas com pernas iguais:
𝑡 = 0,7 ∗ 𝑏
Para soldas com pernas diferentes:
𝑡 =
𝑏1 ∗ 𝑏2
√𝑏12 + 𝑏22

Para soldas longas com (L>100b) o comprimento L é multiplicado por β.
𝛽 = 1,2 − 0,002 ∗
𝐿
𝑏

0,6 ≤ 𝛽 ≤ 1,0
(aplicável em filetes longitudinais de peças solicitantes axialmente)
Dimensões mínimas dos filetes
t(mín) b(mín)
<6,3 3
6,3-12,5 5
12,5-19 6
>19 8

Dimensões máximas dos filetes
{
𝑡 < 6,3 𝑚𝑚 − 𝑏𝑚á𝑥 = 𝑡
𝑡 ≥ 6,3 − 𝑏𝑚á𝑥 = 𝑡 − 1,5 𝑚𝑚
𝐿 ≥ {
4𝑏
40 𝑚𝑚

Ligações de extremidade em chapas tracionadas devem ter: 𝐿𝑤 ≥ 𝑎
Próximo a bordas tracionadas deve ser respeitado um afastamento igual a b.

Resistências das soldas de filetes
𝐴𝑤 = 𝑡 ∗ 𝐿
Considerar todos os esforços como cisalhantes.
𝑅𝑑 =
𝐴𝑤 ∗ 0,6 ∗ 𝑓𝑤
𝛾𝑤2

𝑅𝑑 = 𝐴𝑔 ∗ 0,6 ∗ 𝑓𝑦/𝛾𝑎1

Distribuição de esforços nas soldas
𝜏𝑥 =
𝐹𝑥
𝑡 ∗ 𝐿

𝜏𝑦 =
𝐹𝑦
𝑡 ∗ 𝐿

Emendas axiais
𝜏 =
𝐹
2 ∗ 𝑡 ∗ 𝐿


Ligação excêntrica por corte

𝜏𝐹 =
𝐹
𝛴𝑡𝑙

𝜏𝑀 =
𝐹𝑒
𝐼𝑝
𝑟
𝜏𝑥 =
𝐹𝑒
𝐼𝑝
𝑦
𝜏𝑦 =
𝐹𝑒
𝐼𝑝
𝑥
𝐼𝑝 = 𝐼𝑥 + 𝐼𝑦
𝜏 = √(𝜏𝐹 + 𝜏𝑦)
2
+ 𝜏𝑥
2



Ligação com cisalhamento e flexão
𝜏 =
𝑉
2 ∗ 𝑡 ∗ 𝐿

𝜎 =
𝑀 ∗ 𝑦
𝐼

𝜏𝑚á𝑥 = √𝜎
2 + 𝜏2 ≤ 𝜏𝑟𝑒𝑠
Perfil soldados
𝜏 =
𝑉 ∗ 𝑆
𝐼 ∗ 𝑏

𝑅𝑒𝑡â𝑛𝑔𝑢𝑙𝑜: 𝑆𝑥 =
𝑏 ∗ ℎ2
2
; 𝑆𝑦 =
ℎ ∗ 𝑏2
2

𝑇𝑟𝑖â𝑛𝑔𝑢𝑙𝑜: 𝑆𝑥 =
𝑏 ∗ ℎ2
6
; 𝑆𝑦 =
ℎ ∗ 𝑏2
6

𝐶í𝑟𝑐𝑢𝑙𝑜: 𝑆𝑥 = 𝜋 ∗ 𝑟
3; 𝑆𝑦 = 0

Combinação de cálculo
- Combinações últimas (ELU)
Normais:
𝐹𝑑 = ∑𝛾𝑔𝑖 ∗ 𝐹𝐺𝑖,𝑘
𝑚
𝑖=1
+ 𝛾𝑞𝑖 ∗ 𝐹𝑄1,𝑘 +∑𝛾𝑞𝑗 ∗ 𝜓0,𝑗 ∗ 𝐹𝑄𝑖,𝑘
𝑛
𝑗=2

Especiais:
𝐹𝑑 = ∑𝛾𝑔𝑖 ∗ 𝐹𝐺𝑖,𝑘
𝑚
𝑖=1
+ 𝛾𝑞𝑖 ∗ 𝐹𝑄1,𝑘 +∑𝛾𝑞𝑗 ∗ 𝜓0,𝑗 ∗ 𝐹𝑄𝑖,𝑘
𝑛
𝑗=2

Excepcional:
𝐹𝑑 = ∑𝛾𝑔𝑖 ∗ 𝐹𝐺𝑖,𝑘
𝑚
𝑖=1
+ 𝐹𝑄,𝑒𝑥𝑐 +∑𝛾𝑞𝑗 ∗ 𝜓0,𝑗 ∗ 𝐹𝑄𝑖,𝑘
𝑛
𝑗=2


- Combinações de serviço (ELS)
Quase permanentes: atuam grande parte da vida útil (deslocamentos excessivos).
𝐹𝑠𝑒𝑟 = ∑𝐹𝐺𝑖,𝑘
𝑚
𝑖=1
+∑𝜓2𝑗 ∗ 𝐹𝑄𝑗,𝑘
𝑛
𝑗=1


Frequentes de serviço: efeito que se repete várias vezes com duração em torno de 5%
da vida útil (vibrações, movimentos laterais, acúmulo de água).
𝐹𝑠𝑒𝑟 = ∑𝐹𝐺𝑖,𝑘
𝑚
𝑖=1
+𝜓1 ∗ 𝐹𝑄1,𝑘 +∑𝜓2𝑗 ∗ 𝐹𝑄𝑗,𝑘
𝑛
𝑗=2

Raras: ações que duram somente algumas horas mas podem causar danos
permanentes:
𝐹𝑠𝑒𝑟 = ∑𝐹𝐺𝑖,𝑘
𝑚
𝑖=1
+ 𝐹𝑄𝑖,𝑘 +∑𝜓1𝑗 ∗ 𝐹𝑄𝑗,𝑘
𝑛
𝑗=2
