SISTEMAS HIDRÁULICOS E
PNEUMÁTICOS

Atividade 3: Unidade de Estudo 4

1 - Nos sistemas eletropneumáticos, o fluido de trabalho está no estado gasoso, e
faz-se uso de energia elétrica para auxiliar o processo. Nesse tipo de processo, temos
vários elementos que são responsáveis por diferentes funções.

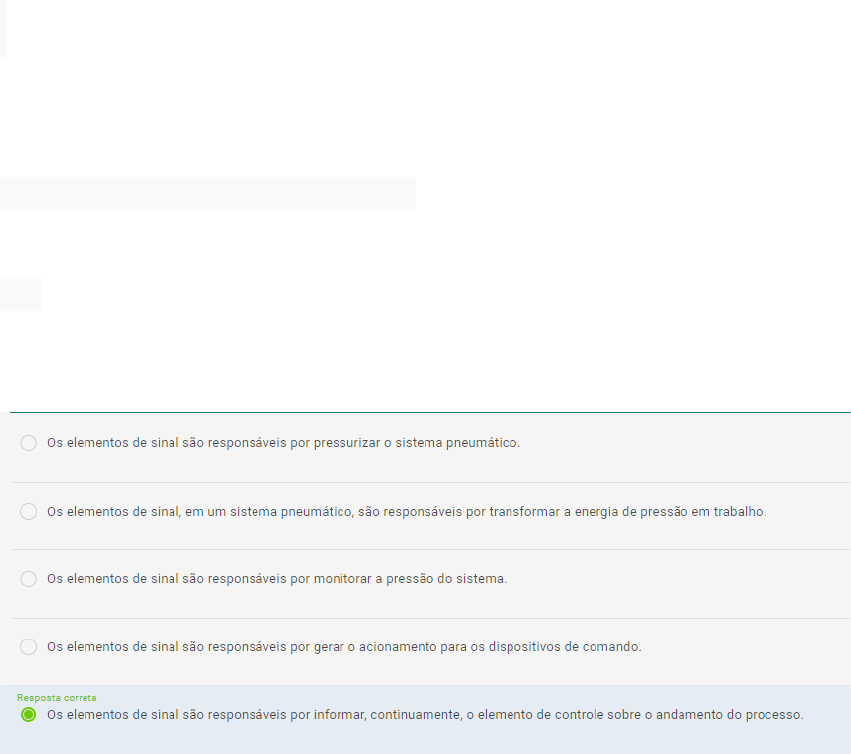

Assinale a alternativa que apresenta, corretamente, a função dos elementos de sinal.

2 – Nos sistemas eletropneumáticos, utilizamos a eletricidade para auxiliar o
acionamento e desacionamento do sistema pneumático. É uma combinação muito
utilizada, no ambiente industrial, devido à sua facilidade de implantação sobre os
elementos que compõem um sistema eletropneumático. Analise as afirmativas a
seguir e responda.

I. Pistão, sensores elétricos e motores elétricos são exemplos de dispositivos de
comando.
II. Válvulas pneumáticas, relés e contatores são exemplos de dispositivos de
comando.
III. Motores elétricos, cilindros e motores pneumáticos são exemplos de elementos de
trabalho.
IV. Cilindros e motores pneumáticos e válvulas pneumáticas são exemplos de
elementos de sinal.

Está correto o que se afirma em:

3 – Nos sistemas pneumáticos, o fluido de trabalho está no estado gasoso. Quando
trabalhamos com esse tipo de sistema, é necessário que tomemos alguns cuidados
referentes à manutenção e operação, para prolongar a vida útil dele. Um problema
comum, nos sistemas pneumáticos, e que devemos evitar é o golpe de ariete.

Assinale a alternativa que apresenta uma informação correta sobre o golpe de ariete.

4 - Os sistemas pneumáticos têm como principal objetivo a realização de trabalho em
um pistão. Diferentemente dos sistemas hidráulicos, em que se utiliza um fluido no
estado líquido; nos sistemas pneumáticos, o fluido de trabalho está no estado gasoso.
Sobre os problemas relacionados ao fluido de trabalho, nos sistemas pneumáticos,
analise as afirmações a seguir.

I. O vazamento de ar, nos sistemas pneumáticos, reduz a potência e exige maior
quantidade de energia.
II. O ar umidificado impede a utilização em certos processos, como a pintura.
III. A umidade do ar não influencia o funcionamento do sistema pneumático.
IV. A condensação do ar é um fenômeno que traz benefícios, por exemplo, a
necessidade de menos energia para pressurizar o sistema.

Está correto o que se afirma em:

5 - Os sistemas pneumáticos utilizam o ar como fluido de trabalho. O funcionamento é
como o dos sistemas hidráulicos, porém com fluido no estado gasoso. Para aumentar
a energia do fluido, é necessário um compressor, que é responsável por comprimir o
ar.

A respeito das características do fluido de trabalho, analise as afirmativas, a seguir e
assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).

I. ( ) O fluido de trabalho para um sistema pneumático pode ser ar ambiente, sem
nenhum tipo de tratamento.
II. ( ) O fluido de trabalho, nos sistemas pneumáticos, pode ser o ar, no entanto é
preciso que esse ar seja filtrado devido a impurezas e à umidade.
III. ( ) Uma alternativa para substituição dos compressores, nos sistemas pneumáticos,
são as bombas.
IV. ( ) O ar, fluido de trabalho utilizado nos sistemas pneumáticos, tem como principais
componentes o nitrogênio e o oxigênio.

Assinale a alternativa que apresenta a sequência correta.

6 - Os sistemas eletropneumáticos são compostos de diversos dispositivos, os quais
têm diferentes funções no sistema. Proteger o sistema, regular alguns parâmetros do
processo e sinalizar o que está acontecendo, no sistema, são algumas das funções
dos dispositivos.

A respeito dos dispositivos dos sistemas eletropneumáticos, analise as afirmativas, a
seguir, e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).

I. ( ) Os dispositivos de proteção têm como função proteger o sistema em situações
críticas, como sobrecargas ou curtos-circuitos.
II. ( ) São exemplos de dispositivos de proteção fusíveis disjuntor termomagnético e
relé de sobrecarga.
III. ( ) Os dispositivos de sinalização são responsáveis por informar sobre o estado de
um processo, como indicar alguma falha e se o sistema está ligado ou desligado.
IV. ( ) Os dispositivos de sinalização são responsáveis por interromper a corrente
elétrica quando há um curto-circuito.

Assinale a alternativa que apresenta a sequência correta.

7 - Os sistemas eletropneumáticos necessitam do controle de alguns parâmetros do
processo, e esse controle é essencial para o bom funcionamento do sistema. Existem
diversos dispositivos que auxiliam o funcionamento de um sistema pneumático.
A respeito dos dispositivos dos sistemas eletropneumáticos, analise as afirmativas, a
seguir, e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).

I. ( ) Alguns dos dispositivos utilizados, em um sistema, são dispositivos de regulação
de vazão, pressão e velocidade.
II. ( ) Como exemplo de dispositivos de regulação, temos o reostato e o transformador.
III. ( ) Os dispositivos responsáveis pela regulação de alguns parâmetros são
responsáveis, também, pela sinalização de possíveis erros no sistema.
IV. ( ) Como exemplo de dispositivo responsável por regular a resistência de um
determinado circuito, temos o reostato.

Assinale a alternativa que apresenta a sequência correta.

8 - Os sistemas eletropneumáticos utilizam energia elétrica para auxiliar o comando, o
sensoriamento e o acionamento elétrico. Na eletrônica e na elétrica, os sinais são
responsáveis pela comunicação de um sistema e podem ser analógicos, digitais ou
binários. Sobre os sinais, analise as afirmativas a seguir.

I. Os sistemas analógicos podem assumir qualquer valor dentro de um limite
determinado.
II. Os sinais digitais estabelecem um número finito de estados, entre o máximo e o
mínimo, do sinal em estudo.
III. Os sinais binários podem assumir, somente, dois valores ou estados.
IV. Os sinais digitais podem assumir qualquer valor dentro de um determinado limite.

Está correto o que se afirma em:

9 - Os sinais binários são muito utilizados, na eletropneumática, e permitem-nos
executar funções lógicas. Algumas das funções lógicas, bastante, utilizadas são as
funções SIM e NÃO, possíveis de serem utilizadas em sistemas eletropneumáticos. A
respeito das funções SIM e NÃO, analise as afirmativas, a seguir, e assinale V para
a(s) verdadeira(s) e F para a(s) falsa(s).

I. ( ) Na função SIM, a saída terá sinal 0, se a entrada tiver sinal 0, e terá sinal 1, se a
entrada tiver sinal 1. Um exemplo de circuito sim é uma chave NA.
II. ( ) Na função NÃO, a saída terá sinal 1, se a entrada tiver sinal 0, e terá sinal 0, se a
entrada tiver sinal 1. Um exemplo de circuito não é uma chave NF.
III. ( ) Na função NÃO, a saída terá sinal 0, se a entrada tiver sinal 0, e terá sinal 1, se
a entrada tiver sinal 1. Um exemplo de circuito não é uma chave NF.
IV. ( ) Na função SIM, a saída terá sinal 1, se a entrada tiver sinal 0, e terá sinal 0, se a
entrada tiver sinal 1. Um exemplo de circuito sim é uma chave NA.

Assinale a alternativa que apresenta a sequência correta.

10 - Os sinais binários são muito utilizados, na eletropneumática, e permitem-nos
executar funções lógicas. Algumas das funções lógicas, bastante, utilizadas são as
funções E (conjunção) e OU (disjunção); possíveis serem utilizadas em sistemas
eletropneumáticos. A respeito das funções E e OU, analise as afirmativas, a seguir, e
assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).

I. ( ) Na condição E, nós teremos sinal de saída desde que existam dois sinais de
entrada. Um exemplo desse tipo de sinal seriam duas chaves NA ligadas em série.
II. ( ) Na condição OU, nós teremos sinal de saída se tivermos apenas um sinal de
entrada. Um exemplo desse tipo de sinal seriam duas chaves NF ligadas em série.
III. ( ) Na função NÃO, a saída terá sinal 0, se a entrada tiver sinal 0, e terá sinal 1, se
a entrada tiver sinal 1. Um exemplo decircuito não é uma chave NF.
IV. ( ) Na condição OU, nós teremos sinal de saída se tivermos apenas um sinal de
entrada. Um exemplo desse tipo de sinal seriam duas chaves NA ligadas em paralelo.

Assinale a alternativa que apresenta a sequência correta.
