ExEmplo 7.6
Para o MOSFET tipo depleção de canal n da Figura
7.30, determine:
a) IDQ e VGSQ.
b) VDS.
Solução:
a) Para a curva de transferência, um ponto no gráfico
é definido por ID = IDSS/4 = 6 mA/4 = 1,5 mA e
VGS = VP/2 = –3 V/2 = –1,5 V. Considerando o valor
de VP e o fato de a equação de Shockley definir uma
curva que cresce mais rapidamente à medida que
VGS se torna mais positiva, um ponto no gráfico será
definido em VGS = +1 V. A substituição na equação
resultará em:
ID = IDSS a1 -
VGS
VP
b
2
= 6 mA a1 -
+1 V
-3 V b
2
= 6 mAa1 +
1
3 b
2
= 6 mA (1,778)
= 10,67 Am
 A curva de transferência resultante aparece na Figura
7.31. Procedendo da maneira descrita para os JFETs,
temos:
 Equação 7.15:
VG =
10 M (18 V)
10 M + 110 M = 1,5 V
 Equação 7.16: VGS = VG – IDRS = 1,5 V – ID(750 Ω)
 Estabelecer ID = 0 mA resulta em:
VGS = VG = 1,5 V
 Estabelecer VGS = 0 V produz:
ID =
VG
RS
=
1,5 V
750 = 2 Am
 Os pontos no gráfico e a reta de polarização resul-
tante aparecem na Figura 7.31. O ponto de operação
resultante é dado por
IDQ = 3,1 mA
VGSQ = – 0,8 V
b) Equação 7.19:
 VDS = VDD – ID(RD + RS)
 = 18 V – (3,1 mA)(1,8 kΩ + 750 Ω)
 ≅ 10,1 V
ExEmplo 7.7
Repita o Exemplo 7.6 com RS = 150 Ω.
Solução:
a) Os pontos no gráfico são os mesmos para a curva
de transferência, como mostra a Figura 7.32. Para a
reta de polarização,
VGS = VG – IDRS = 1,5 V – ID(150 Ω)
 Estabelecer ID = 0 mA resulta em:
VGS = 1,5 V
 Estabelecer VGS = 0 V produz:
ID =
VG
RS
=
1,5 V
150 = 10 Am

,
,
Ponto Q

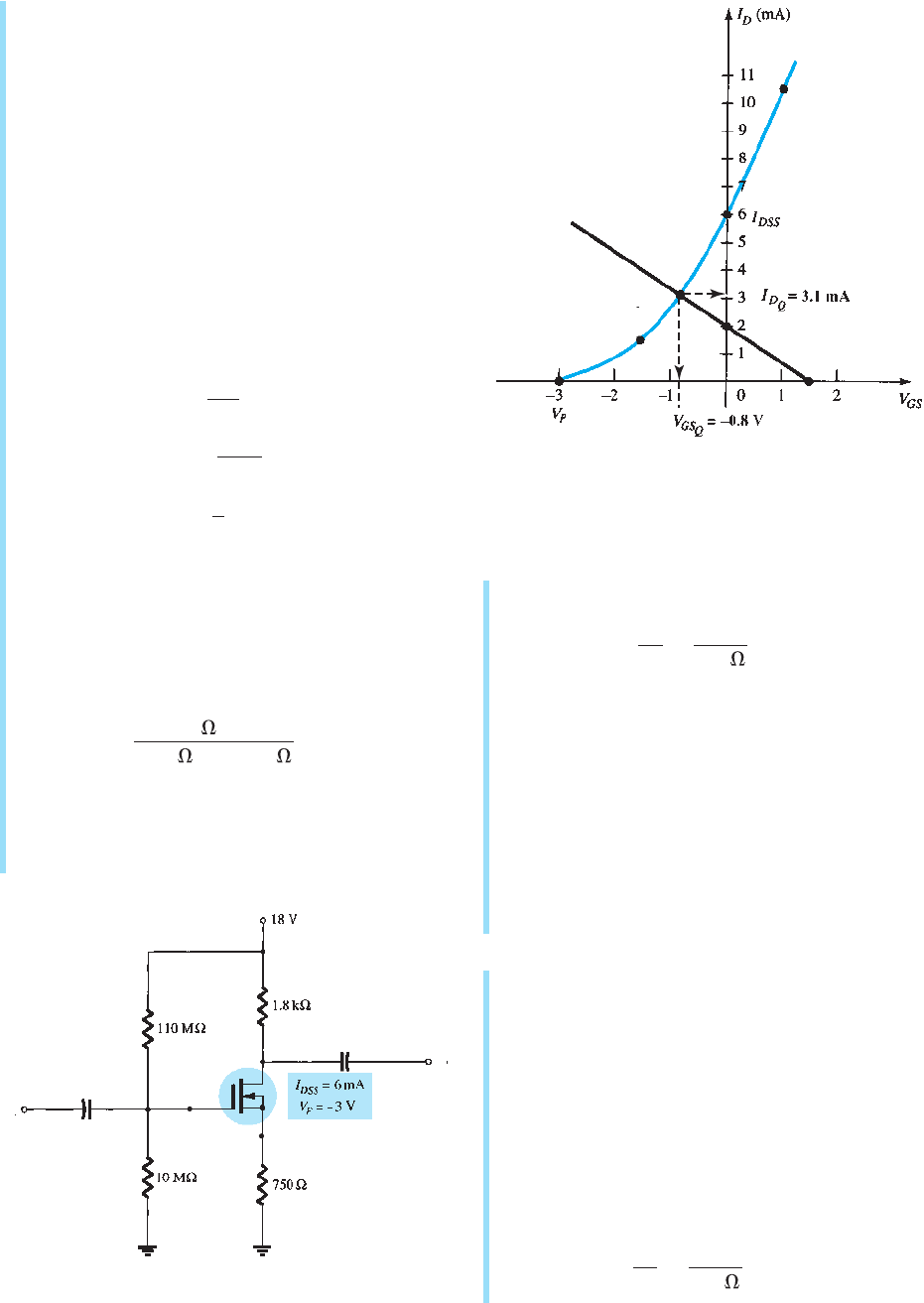

Figura 7.31 Determinação do ponto Q para o circuito da
Figura 7.30.
Vo
Vi
RD
RS
R1
R2
C1
C2
G
D
S

,
Figura 7.30 Exemplo 7.6.
366 Dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap07.indd 366 3/11/13 5:54 PM
 A reta de polarização é incluída na Figura 7.32.
Observe, nesse caso, que o ponto quiescente produz
uma corrente de dreno que excede IDSS com um valor
positivo para VGS. O resultado é:
IDQ = 7,6 mA
VGSQ = +0,35 V
b) Equação 7.19:
 VDS = VDD – ID(RD + RS)
 = 18 V – (7,6 mA)(1,8 kΩ + 150 Ω)
 = 3,18 V
ExEmplo 7.8
Determine os parâmetros a seguir para o circuito da
Figura 7.33.
a) IDQ e VGSQ.
b) VD.
Solução:
a) A configuração com autopolarização resulta em
VGS = –IDRS
 como obtido para a configuração com JFET, esta-
belecendo o fato de que VGS deve ser menor do que
zero volt. Não há, por essa razão, necessidade de
traçar a curva de transferência para valores positivos
de VGS, embora isso tenha sido feito nessa ocasião
para completar a curva característica de transferên-
cia. Um ponto no gráfico da curva característica de
transferência para VGS < 0 V é
e
ID =
IDSS
4 =
8 mA
4 = 2 Am
VGS =
VP
2 =
-8 V
2 = -4 V

 e para VGS > 0 V, já que VP = –8 V, escolheremos
VGS = +2 V
e

ID = IDSSa1 -
VGS
VP
b
2
= 8 mAa1 -
+2 V
-8 V b
2
= 12,5 Am
 A curva de transferência resultante aparece na Figura
7.34. Para a reta de polarização do circuito, em VGS =
0 V, ID = 0 mA. A escolha de VGS = –6 V resulta em:
ID = -
VGS
RS
= -
-6 V
2,4 k = 2,5 Am
1 M
IDSS = 8 mA
VP = 8 V–
kΩ6,2
iV
oV
20 V
kΩ2,4Ω
G
D
SC1
C2
RD
RG RS

Figura 7.33 Exemplo 7.8.

,
,
Figura 7.32 Exemplo 7.7.

,
,
Ponto Q
Figura 7.34 Determinação do ponto Q para o circuito da
Figura 7.33.
Capítulo 7 polarização do fET 367
Boylestad_2012_cap07.indd 367 3/11/13 5:54 PM
 O ponto Q resultante é dado por
IDQ = 1,7 mA
VGSQ = –4,3 V
b) VD = VDD – IDRD
 = 20 V – (1,7 mA)(6,2 kΩ)
 = 9,46 V
 O exemplo a seguir emprega um projeto que também
pode ser aplicado a transistores JFET. À primeira
vista ele pode parecer bastante simplista, mas é
comum que cause alguma confusão quando ana-
lisado pela primeira vez em decorrência do ponto
especial de operação.
ExEmplo 7.9
Determine VDS para o circuito da Figura 7.35.
Solução:
A conexão direta entre os terminais da porta e da fonte
exige que:
VGS = 0 V
Uma vez que VGS está fixo em 0 V, a corrente de dreno
deve ser IDSS (por definição). Em outras palavras,
VGSQ = 0 V
e IDQ = 10 mA
Portanto, não é necessário desenhar a curva de trans-
ferência, e:
VD = VDD – IDRD = 20 V – (10 mA)(1,5 kΩ)
 = 20 V – 15 V
 = 5 V
7.8 moSfETs Tipo inTEnSifiCação
A curva característica de transferência do MOSFET
tipo intensificação difere bastante daquela obtida para o
JFET e para os MOSFETs tipo depleção, o que resulta em
uma solução gráfica bem diferente daquela apresentada
até aqui. Antes de qualquer coisa, lembramos que, para
o MOSFET tipo intensificação de canal n, a corrente de
dreno é igual a zero para valores de tensão porta-fonte
menores do que o valor de limiar VGS(Th), como mostra a
Figura 7.36. Para valores de VGS maiores do que VGS(Th), a
corrente de dreno é definida por:
 ID = k(VGS - VGS(Th))2 (7.33) (7.33)
Visto que as folhas de dados geralmente fornecem a
tensão de limiar e um valor de corrente de dreno ID(ligado) (ou
ID(on) ) e um valor correspondente de VGS(ligado) (ou VGS(on)),
são definidos dois pontos imediatamente, como mostra
a Figura 7.36. Para completar a curva, a constante k da
Equação 7.33 deve ser determinada a partir dos valores
obtidos das folhas de dados substituídos na Equação 7.33
e resolvendo para k, como indicado a seguir:
ID = k(VGS – VGS(Th))2
ID(ligado) = k(VGS(ligado) – VGS(Th))2
e

k =
ID(ligado)
(VGS(ligado)-VGS(Th))2 (7.34)

(7.34)
Uma vez que k esteja definido, podemos determinar
outros valores de ID para valores selecionados de VGS.
–
+
IDSS = 10 mA
,
 VP = –4 VVDS
 Figura 7.35 Exemplo 7.9.
ID (mA)
ID2
ID (ligado)
ID = 0 mA
ID1
VGS(ligado)
VGS(Th)
ID = k (VGS – VGS(Th))2
VGS2VGS1 VGS

Figura 7.36 Curva característica de transferência de um
MOSFET tipo intensificação de canal n.
368 Dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap07.indd 368 3/11/13 5:54 PM
Normalmente, um ponto entre VGS(Th) e VGS(ligado) e outro
um pouco maior do que VGS(ligado) oferecem um número
suficiente de pontos para traçar a Equação 7.33 (observe
ID1 e ID2 na Figura 7.36).
Configuração de polarização
com realimentação
A Figura 7.37 mostra uma configuração de polari-
zação bastante utilizada para os MOSFETs tipo intensi-
ficação. O resistor RG oferece um valor apropriadamente
alto de tensão à porta do MOSFET para “ligá-lo”. Uma
vez que IG = 0 mA e VRG = 0 V, o circuito CC equivalente
tem a forma mostrada na Figura 7.38.
Agora existe uma conexão direta entre dreno e porta,
o que resulta em
VD = VG
e VDS = VGS )53.7( (7.35)
Para o circuito de saída,
VDS = VDD – IDRD
que, com a substituição da Equação 7.27, transforma-se
em:
 VGS = VDD - IDRD )63.7( (7.36)
O resultado é uma equação que relaciona ID com VGS,
permitindo o traçado de ambas no mesmo conjunto de eixos.
Uma vez que a Equação 7.36 representa uma linha reta,
podemos empregar o mesmo procedimento descrito anterior-
mente para determinar os dois pontos que definem o traçado
no gráfico. Substituindo ID = 0 mA na Equação 7.36, obtemos:
 VGS = VDD 0 ID =0 mA )73.7( (7.37)
Substituindo VGS = 0 V na Equação 7.36, obtemos:

ID =
VDD
RD
`
VGS =0 V
 )83.7(

(7.38)
Os gráficos definidos pelas equações 7.33 e 7.36 apa-
recem na Figura 7.39 com o ponto de operação resultante.
ExEmplo 7.10
Determine IDQ e VDSQ para o MOSFET tipo intensifica-
ção da Figura 7.40.
Solução:
Gráfico da curva de transferência Dois pontos são
definidos imediatamente, como mostra a Figura 7.41.
Resolvendo para k, temos
Equação 7.34:
k =
ID(ligado)
(VGS(ligado)-VGS(Th))2
=
6 mA
(8 V - 3 V)2 =
6 × 10-3
25 A>V2
 = 0,24 × 10 3 A ,V2
RG
C1
C2

Figura 7.37 Configuração de polarização com
realimentação.

Ponto Q
Figura 7.39 Determinação do ponto Q para o circuito da
Figura 7.37.
IG = 0 A

Figura 7.38 Equivalente CC do circuito da Figura 7.37.
Capítulo 7 polarização do fET 369
Boylestad_2012_cap07.indd 369 3/11/13 5:54 PM
ParaVGS = 6 V (entre 3 e 8 V):
 ID = 0,24 × 10–3(6 V – 3 V)2 = 0,24 × 10–3(9)
 = 2,16 mA
como mostra a Figura 7.41. Para VGS = 10 V (um pouco
maior do que VGS(Th)),
 ID = 0,24 × 10–3(10 V – 3 V)2 = 0,24 × 10–3(49)
 = 11,76 mA
como também é mostrado na Figura 7.41. Os quatro
pontos são suficientes para traçar toda a curva na faixa
de interesse, como indicado nessa mesma figura.
Para a reta de polarização do circuito
 VGS = VDD – IDRD
 = 12 V – ID(2 kΩ)
Equação 7.37:
VGS = VDD - IDRD
= 12 V - ID(2 k )
VGS = VDD = 12 V 0 ID =0 mA
Equação 7.38: ID =
VDD
RD
=
12 V
2 k = 6 mA 0 VGS =0 V
A reta de polarização resultante aparece na Figura 7.42.
No ponto de operação,
IDQ = 2,75 mA
e VGSQ = 6,4 V
com VDSQ = VGSQ = 6,4 V
C1 G
D
S
C2RG
RD

ID(ligado) = 6 mA
VGS(ligado) = 8V
VGS(Th) = 3 V
Figura 7.40 Exemplo 7.10.
ID(ligado)
VGS(Th) VGS(ligado)
2,16 mA
11,76 mA
VGS ID6 V,= =
VGS ID= = 10 V,

Figura 7.41 Gráfico da curva de transferência para o
MOSFET da Figura 7.40.
2
4
5
7
8
1 2
1
9
4 5 6 7 9 10
10
11
12
ID = mA
0 3 8
6
11 12 VGS
VDD
RD
IDQ
= 2,75 mA
(VDD)VGSQ = 6,4 V
Ponto Q3
 Figura 7.42 Determinação do ponto Q para o circuito da Figura 7.40.
370 Dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap07.indd 370 3/11/13 5:55 PM
Configuração de polarização
por divisor de tensão
A Figura 7.43 mostra outra configuração de polari-
zação muito utilizada para o MOSFET tipo intensificação.
O fato de que IG = 0 mA resulta na equação a seguir para
VGG, derivada da aplicação da regra do divisor de tensão:

VG =
R2VDD
R1 + R2
 )93.7(

(7.39)
A aplicação da Lei das Tensões de Kirchhoff ao
longo da malha indicada na Figura 7.43 resulta em
+VG – VGS – VRS = 0
e VGS = VG – VRS
ou VGS = VG - IDRS (7.40) (7.40)
Para a seção de saída,
VRS + VDS + VRD – VDD = 0
e VDS = VDD – VRS – VRD
ou VDS = VDD - ID(RS + RD ) )14.7( (7.41)
Visto que a curva característica de transferência
representa um gráfico de ID versus VGS e a Equação 7.40
relaciona as mesmas duas variáveis, as duas curvas po-
dem ser traçadas no mesmo gráfico e a solução pode ser
determinada na interseção. Uma vez que IDQ e VGSQ são
conhecidos, os demais parâmetros do circuito, como VDS,
VD e VS, podem ser determinados.
ExEmplo 7.11
Determine IDQ, VGSQ e VDS para o circuito da Figura 7.44.
Solução:
Circuito
Equação 7.39:
VG =
R2VDD
R1 + R2
=
(18 M )(40 V)
22 M + 18 M = 18 V
Equação 7.40: VGS = VG – IDRS = 18 V – ID(0,82 kΩ)
Quando ID = 0 mA,
 VGS = 18 V – (0 mA)(0,82 kΩ) = 18 V
como mostra a Figura 7.45. Quando VGS = 0 V,
 VGS = 18 V – ID(0,82 kΩ)
 0 = 18 V – ID(0,82 kΩ)

VGS = 18 V - ID(0,82 k )
0 = 18 V - ID(0,82 k )
ID =
18 V
0,82 k = 21,95 mA
como mostra a Figura 7.45.
Dispositivo
VGS(Th) = 5 V, ID(ligado) = 3 mA com VGS(ligado) = 10 V
Equação 7.34:
k =
ID(ligado)
(VGS(ligado) -VGS(Th))2
=
3 mA
(10 V - 5 V)2 = 0,12 × 10-3 A>V2
e ID = k(VGS – VGS(Th))2
 = 0,12 × 10–3(VGS – 5)2
que é traçado no mesmo gráfico (Figura 7.45). Da
Figura 7.45,
VGS –+
I G = 0 A

Figura 7.43 Configuração de polarização por divisor de
tensão para um MOSFET intensificação de canal n.

,
2N4351
VGS(Th) = 5 V
ID(ligado) = 3 mA
em VGS(ligado) = 10 V
Figura 7.44 Exemplo 7.11.
Capítulo 7 polarização do fET 371
Boylestad_2012_cap07.indd 371 3/11/13 5:55 PM
 IDQ ≅ 6,7 mA
VGSQ = 12,5 V
Equação 7.41:
 VDS = VDD – ID(RS + RD)
 = 40 V – (6,7 mA)(0,82 kΩ + 3,0 kΩ)
 = 40 V – 25,6 V
 = 14,4 V
7.9 TabEla-rESumo
Na Tabela 7.1 são revistos os principais resultados
e demonstradas as semelhanças existentes entre as abor-
dagens para várias configurações com FET. Além disso,
vemos que, de maneira geral, a análise das configurações
CC para os FETs é bastante simples. Uma vez estabelecida
a curva característica de transferência, podemos desenhar
a reta de polarização do circuito e determinar o ponto Q
na interseção entre essa curva e a reta de polarização do
circuito. Para o restante da análise, simplesmente se apli-
cam as leis básicas de análise de circuitos.
7.10 CirCuiToS CombinaDoS
Agora que foi estabelecida a análise CC de uma
variedade de configurações com TBJ e FET, temos a
oportunidade de analisar circuitos com os dois tipos de
dispositivo. Fundamentalmente, para essa análise é ne-
cessário apenas que seja abordado primeiro o dispositivo
que fornece uma tensão ou um valor de corrente em um
terminal. Então, a porta estará aberta para calcularmos
os outros parâmetros de circuito e nos concentrarmos
nas incógnitas restantes. Comumente, essa situação gera
problemas interessantes devido ao desafio de descobrir-
mos o ponto de partida e depois utilizarmos os resultados
das seções anteriores e do Capítulo 4 para determinar as
variáveis relevantes para cada dispositivo. As equações e
relações utilizadas são simplesmente aquelas que já empre-
gamos em mais de uma ocasião, não havendo necessidade
de desenvolver nenhum método novo de análise.
ExEmplo 7.12
Determine os níveis VD e VC para o circuito da Figura
7.46.
Solução:
Com base nas experiências anteriores, percebemos agora
que VGS é um parâmetro importante para determinar ou
escrever uma equação para a análise de circuitos com
JFET. Como não há solução óbvia para o valor de VGS,
o foco passa a ser a configuração do transistor. Na con-
525
30
ID (mA)
0 VGS
VGSQ = 12,5 V
10 15 20
20
10
VG
RS
= 21,95 mA
IDQ
 6,7 mA> Ponto Q
VGS (Th) VG = 18 V

Figura 7.45 Determinação do ponto Q para o circuito do Exemplo 7.11.
R1
R2
G
B
RE
E
RD
RG

,
,
– 6 V
Figura 7.46 Exemplo 7.12.
372 Dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap07.indd 372 3/11/13 5:55 PM
Tabela 7.1 Configurações de polarização para FET.
Solução gráfica Equações pertinentes Configuração Tipo
JFET com
polarização fixa
 VGSQ = -VGG
 VDS = VDD - IDRS
JFET com
autopolarização
 VGS = -IDRS
 VDS = VDD - ID(RD + RS )
JFET com
polarização por
divisor de tensão
 VG =
R2VDD
R1 + R2

 VGS = VG - IDRS
 VDS = VDD - ID(RD + RS )
JFET
porta-comum
 VGS = VSS - IDRS
 VDS = VDD + VSS - ID(RD + RS )
 TEFJ
( RD = 0 )
 VGS = -IDRS
 VD = VDD
 VS = IDRS
 VDS = VDD - ISRS
JFET
caso especial
( VGSQ = 0 )V
 VGSQ = 0 V
 IDQ = IDSS
MOSFET
tipo depleção
com polarização fixa
(e MESFETs)

 VGSQ = +VGG
 VDS = VDD - IDRS
MOSFET
tipo depleção
com polarização
por divisor de tensão
(e MESFETs)

 VG =
R2VDD
R1 + R2

 VGS = VG - ISRS
 VDS = VDD - ID(RD + RS )
MOSFET
tipo intensificação
com configuração
de polarização com
realimentação
(e MESFETs)
 VGS = VDS
 VGS = VDD - IDRD
MOSFET
tipo intensificação
com polarização
por divisor de tensão
(e MESFETs)

 VG =
R2VDD
R1 + R2

 VGS = VG - IDRS
–
+
RD
RG
VGG
VDD

RD
RG RS
VDD

RD
R2 RS
R1
VDD

RD
RS
–VSS
VDD

RD
VDD

RD
RG
VGG
VDD

RG RS
VDD

RD
R2 RS
R1
VDD

RDRG
VDD

RD
RS
R1
R2
VDD

VGS
ID
VP VGG 0
IDSS

I'D
VGSVP V'GS
0
ID
IDSS

VGSVP 0
ID
IDSS
VG
VG
RS

VGSVP 0
ID
IDSS
VSS
VSS
RS

VGSVP 0
ID
IDSS
V'GS
I'D

VGSQ
= 0 V
VGSVP 0
ID
IDSS

VGSVP 0
ID
IDSS
VGG
VGSVP 0
ID
IDSS
VG
VG
RS

VGSVGS(Th)0
ID
VGS(ligado)
VDD
RDID(ligado)
VDD
VG
RS
Ponto Q
VGSVGS(Th)0
ID
VG
Ponto Q
Ponto Q
Ponto Q
Ponto Q
Ponto Q
Ponto Q
Ponto Q
Ponto Q
Ponto Q
Capítulo 7 polarização do fET 373
Boylestad_2012_cap07.indd 373 3/11/13 5:55 PM
figuração por divisor de tensão, a técnica aproximada
pode ser aplicada (βRE = 180 × 1,6 kΩ = 288 kΩ > 10R2
= 240 kΩ), permitindo a determinação de VB por meioda regra do divisor de tensão para o circuito de entrada.
Para VB:
VB =
24 k (16 V)
82 k + 24 k = 3,62 V
Considere o fato de que VBE = 0,7 V resulta em
 VE = VB – VBE = 3,62 V – 0,7 V
 = 2,92 V
e
VE = VB - VBE = 3,62 V - 0,7 V
= 2,92 V
IE =
VRE
RE
=
VE
RE
=
2,92 V
1,6 k = 1,825 mA

com IC ≅ IE = 1,825 mA
Prosseguindo, determinamos para essa configuração que
ID = IS = IC
e VD = 16 V – ID(2,7 kΩ)
 = 16 V – (1,825 mA)(2,7 kΩ) = 16 V – 4,93 V
 = 11,07 V
A questão de como determinar VC não é tão óbvia. Tanto
VCE quanto VDS são variáveis desconhecidas, o que nos
impede de estabelecer uma relação entre VD e VC ou de
VE com VD. Um exame mais detalhado da Figura 7.46
revela que VC se relaciona com VB através de VGS (su-
pondo que VRG = 0 V). Uma vez que a determinação de
VB depende de VGS, podemos determinar VC a partir de
VC = VB – VGS
A questão que surge agora é como determinar o valor
de VGSQ a partir do valor quiescente de ID. Os dois estão
relacionados pela equação de Shockley:
IDQ = IDSSa1 -
VGSQ
VP
b
2

e VGSQ pode ser determinado matematicamente resol-
vendo-se para VGSQ e substituindo-se valores numéricos.
Entretanto, voltemos para o método gráfico e trabalhe-
mos simplesmente na ordem inversa empregada nas
seções anteriores. As características de transferência
do JFET são esboçadas primeiro como mostra a Figura
7.47. O valor de IDQ = ISQ = ICQ = IEQ é então estabelecido
por uma reta horizontal, como mostra a mesma figura.
VGSQ é então determinada pelo traçado de uma reta
vertical do ponto de operação até o eixo horizontal,
resultando em:
VGSQ = –3,7 V
O valor de VC é dado por
 VC = VB – VGSQ = 3,62 V – (–3,7 V)
 = 7,32 V
ExEmplo 7.13
Determine VD para o circuito da Figura 7.48.
Solução:
Nesse caso, não há um método óbvio para a determi-
nação dos valores de tensão e corrente para a confi-
guração do transistor. Entretanto, observando o JFET
autopolarizado, podemos montar uma equação para
VGS e obter o ponto quiescente resultante por meio de
técnicas gráficas. Isto é,
VGS = –IDRS = –ID(2,4 kΩ)
resultando na reta de autopolarização da Figura 7.49,
que estabelece um ponto quiescente em:
VGSQ = –2,4 V
IDQ = 1 mA
Para o transistor,
IE ≅ IC = ID = 1 mA
e

IE IC = ID = 1 Am
IB =
IC
b
=
1 mA
80 = 12,5 mA

VB = 16 V – IB(470 kΩ)
 = 16 V – (12,5 µA)(470 kΩ) = 16 V – 5,88 V
 = 10,12 V
e VE = VD = VB – VBE
 = 10,12 V – 0,7 V
 = 9,42 V
7.11 projETo
O processo de projetar depende da área de aplica-
ção, do nível de amplificação desejado, da intensidade
do sinal e das condições de operação. A primeira etapa
10
2
0
12
ID (mA)
VP VGSQ
3,7 V
IDQ
1,825 mA=
≅
–1–6 –5 –4 –3 –2
4
6
8
IDSS
Ponto Q
–

Figura 7.47 Determinação do ponto Q para o circuito da
Figura 7.46.
374 Dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap07.indd 374 3/11/13 5:55 PM
costuma ser o estabelecimento dos valores CC de ope-
ração apropriados.
Por exemplo, se os valores de VD e ID são especi-
ficados para o circuito da Figura 7.50, podemos deter-
minar o valor de VGSQ a partir do gráfico da curva de
transferência, e RS pode ser determinado a partir de VGS
= – IDRS. Se VDD for especificado, podemos calcular o
valor de RD a partir de RD = (VDD – VD)/ID. Obviamente,
os valores de RS e RD podem não ter valores de padrão
comercial, o que torna necessário o emprego do valor
comercial mais próximo. No entanto, com a tolerância
(faixa de valores) normalmente especificada para os
parâmetros de um circuito, a ligeira variação decorrente
da escolha de valores-padrão raramente causa problemas
no processo de projetar.
Essa é apenas uma alternativa para a fase de projeto
envolvendo o circuito da Figura 7.50. É possível que
apenas VDD e RD sejam especificados juntamente com
o valor de VDS. O dispositivo a ser empregado pode ser
especificado juntamente com o valor de RS. Parece lógi-
co que o dispositivo escolhido deva ter um VDS máximo
maior do que o valor especificado, com uma boa margem
de segurança.
De modo geral, uma boa prática de projeto para
amplificadores lineares é escolher pontos de operação
distantes do nível de saturação (IDSS) ou da região de corte
(VP). Valores de VGSQ próximos a VP/2 ou de IDQ próximos
de IDSS/2 são pontos interessantes para iniciar um projeto.
É obvio que em todo projeto devemos ter cuidado para
não ultrapassar os valores máximos de VDS e ID fornecidos
pela folha de dados.
Os exemplos a seguir têm uma orientação para proje-
to ou síntese nos quais valores específicos são fornecidos
e parâmetros do circuito como RD, RS, VDD etc. devem
ser determinados. De qualquer maneira, a abordagem é,
sob muitos aspectos, oposta àquela descrita em seções
anteriores. Em alguns casos, basta aplicar a lei de Ohm de
forma adequada. Em particular, se for necessário calcular
valores de resistência, o resultado será obtido pela simples
aplicação da lei de Ohm, como segue:

Rdesconhecido =
VR
IR
 )24.7(

(7.42)
onde VR e IR são parâmetros que podem ser encontrados
diretamente a partir dos valores de tensão e corrente es-
pecificados.
RB
RC
RS
B
C
S
D, E
G

,
,
Figura 7.48 Exemplo 7.13.
2
0
ID (mA)
VP
VGSQ
–2,4 V
IDQ
1 mA=
–1–4 –3 –2
4
6
8 IDSS
7
5
3
=
1,67 mA
1

Figura 7.49 Determinação do ponto Q para o circuito da
Figura 7.48.
G
D
S

Figura 7.50 Configuração com autopolarização a ser
projetada.
Capítulo 7 polarização do fET 375
Boylestad_2012_cap07.indd 375 3/11/13 5:55 PM
