Seção 7.4 polarização por divisor de tensão
 12. Para o circuito da Figura 7.85, determine:
a) VG.
b) IDQ e VGSQ.
c) VD e VS.
d) VDSQ.
 13. a) Repita o Problema 12 com RS = 0,51 kΩ (cerca de 50%
de seu valor no Problema 12). Qual é o efeito de um
RS menor sobre IDQ e VGSQ?
b) Qual é o valor mínimo possível de RS para o circuito
da Figura 7.85?
 14. Para o circuito da Figura 7.86, VD = 12 V. Determine:
a) ID.
b) VS e VDS.
c) VG e VGS.
d) VP.
 15. Determine o valor de RS para o circuito da Figura 7.87 de
modo a estabelecer VD = 10 V.
Seção 7.5 Configuração porta-comum
 *16. Para o circuito da Figura 7.88, determine:
a) IDQ e VGSQ.
b) VDS e VS.
 *17. Dado VDS = 4 V para o circuito da Figura 7.89, determine:
a) ID.
b) VD e VS.
c) VGS.

,
,
,

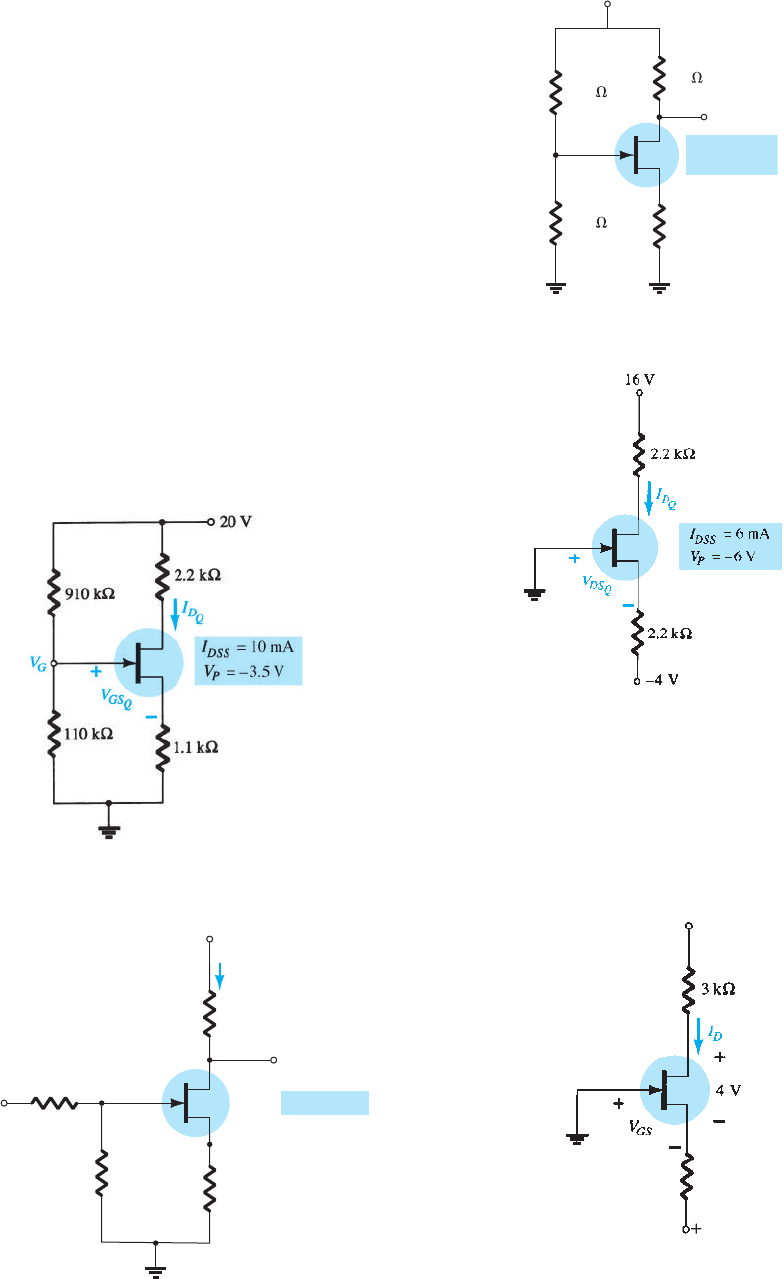

Figura 7.85 Problemas 12 e 13.
IDSS = 12 mA
VP = –8 V
16 V
VD = 10 V
R1 36 k
R2 12 k
RD 2 k
RS

Figura 7.87 Problema 15.
kΩ2
18 V
110 kΩ
680 kΩ
kΩ0,68
ID
IDSS = 8 mA
DV = 12 V
12 V
+
–
VDS
V
VG
VSGS –
+

Figura 7.86 Problema 14.
20 V
2 V
1,2 kΩ

Figura 7.89 Problema 17.

,
,
Figura 7.88 Problemas 16 e 39.
396 Dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap07.indd 396 3/11/13 5:55 PM
 23. Para a configuração com polarização por divisor de tensão
da Figura 7.95, determine:
a) IDQ e VGSQ.
b) VD e VS.
Seção 7.6 Caso especial: VGSQ = 0 v
 18. Para o circuito da Figura 7.90:
a) Determine IDQ.
b) Determine VDQ e VDSQ.
c) Calcule a potência fornecida pela fonte e dissipada pelo
dispositivo.
 19. Determine VD e VGS para o circuito da Figura 7.91 usando
as informações fornecidas.
Seção 7.7 moSfETs tipo depleção
 20. Para a configuração com autopolarização da Figura 7.92,
determine:
a) IDQ e VGSQ.
b) VDS e VD.
 *21. Para o circuito da Figura 7.93, determine:
a) IDQ e VGSQ.
b) VDS e VS.
Seção 7.8 moSfETs tipo intensificação
 22. Para o circuito da Figura 7.94, determine:
a) IDQ.
b) VGSQ e VDSQ.
c) VD e VS.
d) VDS.
IDSS = 4 mA
VP = –6 V
16 V
VDVD 4 V4 V
1,8 k
1,2 k
3,6 k
1 k
+
–
VGS

Figura 7.91 Problema 19.

,
,
Figura 7.93 Problema 21.
RD 1,8 kΩ
1,2 kΩ
18 V
VP
= 4 mAIDSS
= –2 V
ID
VDS
+
–

Figura 7.90 Problema 18.

,
,
Figura 7.92 Problema 20.

VGS(Th) = 4 V
ID(ligado) = 7 V
VGS(ligado) = 5 mA
,
,
Figura 7.94 Problema 22.
Capítulo 7 polarização do fET 397
Boylestad_2012_cap07.indd 397 3/11/13 5:55 PM
Seção 7.10 Circuitos combinados
 *24. Para o circuito da Figura 7.96, determine:
a) VG.
b) VGSQ e IDQ.
c) IE.
d) IB.
e) VD.
f) VC.
 *25. Para o circuito combinado da Figura 7.97, determine:
a) VB e VG.
b) VE.
c) IE, IC e ID.
d) IB.
e) VC, VS e VD.
f) VCE.
g) VDS.
Seção 7.11 projeto
 *26. Projete um circuito com autopolarização utilizando um
transistor JFET com IDSS = 8 mA e VP = – 6 V para con-
seguir um ponto Q em IDQ = 4 mA usando uma fonte de
14 V. Considere que RD = 3RS e use valores comerciais de
resistências.
 *27. Projete um círculo de polarização por divisor de tensão
utilizando um MOSFET tipo depleção com IDSS = 10 mA
e VP = – 4 V, de modo que o ponto Q se situe em IDQ = 2,5
mA usando uma fonte de 24 V. Além disso, estabeleça VG
= 4 V e use RD = 2,5RS com R1 = 22 MΩ. Utilize valores
comerciais de resistência.
 28. Projete um circuito como o que aparece na Figura 7.39 utili-
zando um MOSFET tipo intensificação, com VGS(Th) = 4 V e
k = 0,5 × 10–3 A/V2 para um ponto Q em IDQ = 6 mA. Utilize
uma fonte de 16 V e valores comerciais de resistência.
Seção 7.12 análise de defeitos
 *29. O que as leituras para cada configuração da Figura 7.98
sugerem sobre a operação do circuito?
 *30. Apesar de as leituras da Figura 7.99 sugerirem, à primeira
vista, que o circuito se comporta adequadamente, determi-
ne a possível causa para o estado indesejável em que ele
se encontra.
 *31. O circuito da Figura 7.100 não está operando adequada-
mente. Qual é a causa específica para sua falha?
Seção 7.13 fET de canal p
 32. Para o circuito da Figura 7.101, determine:
a) IDQ e VGSQ.
b) VDS.
c) VD.
 33. Para o circuito da Figura 7.102, determine:
a) IDQ e VGSQ.
b) VDS.
c) VD.
Seção 7.14 Curva universal de polarização para o jfET
 34. Repita o Problema 1 utilizando a curva universal de pola-
rização para o JFET.
 35. Repita o Problema 6 utilizando a curva universal de pola-
rização para o JFET.
 36. Repita o Problema 12 utilizando a curva universal de
polarização para o JFET.
VS,VC
VE
IB

,
,
Figura 7.97 Problema 25.
VG

,
,
Figura 7.96 Problema 24.
VGS –
+
24 V
IDQ
 10 MΩ
Ω6,8 M
VGS(Th) = 3 V
ID(ligado) = 5 mA
VGS(ligado) = 6 V
kΩ2,2
kΩ0,75
Q

Figura 7.95 Problema 23.
398 Dispositivos eletrônicos e teoria de circuitos
Boylestad_2012_cap07.indd 398 3/11/13 5:55 PM
 37. Repita o Problema 16 utilizando a curva universal de
polarização para o JFET.
Seção 7.17 análise computacional
 38. Desenvolva uma análise do circuito do Problema 1 utili-
zando o PSpice para Windows.
 39. Desenvolva uma análise do circuito do Problema 6 utili-
zando o PSpice para Windows.
 40. Desenvolva uma análise do circuito do Problema 16 utili-
zando o Multisim.
 41. Desenvolva uma análise do circuito do Problema 33 utili-
zando o Multisim.

,
,
,
Figura 7.99 Problema 30.
,
,
Figura 7.101 Problema 32.

Figura 7.98 Problema 29.

,
Figura 7.100 Problema 31.
VGS(Th) = – 3 V
ID(ligado) = 4 mA
VGS(ligado) = –7 V
Figura 7.102 Problema 33.
Capítulo 7 polarização do fET 399
Boylestad_2012_cap07.indd 399 3/11/13 5:55 PM
