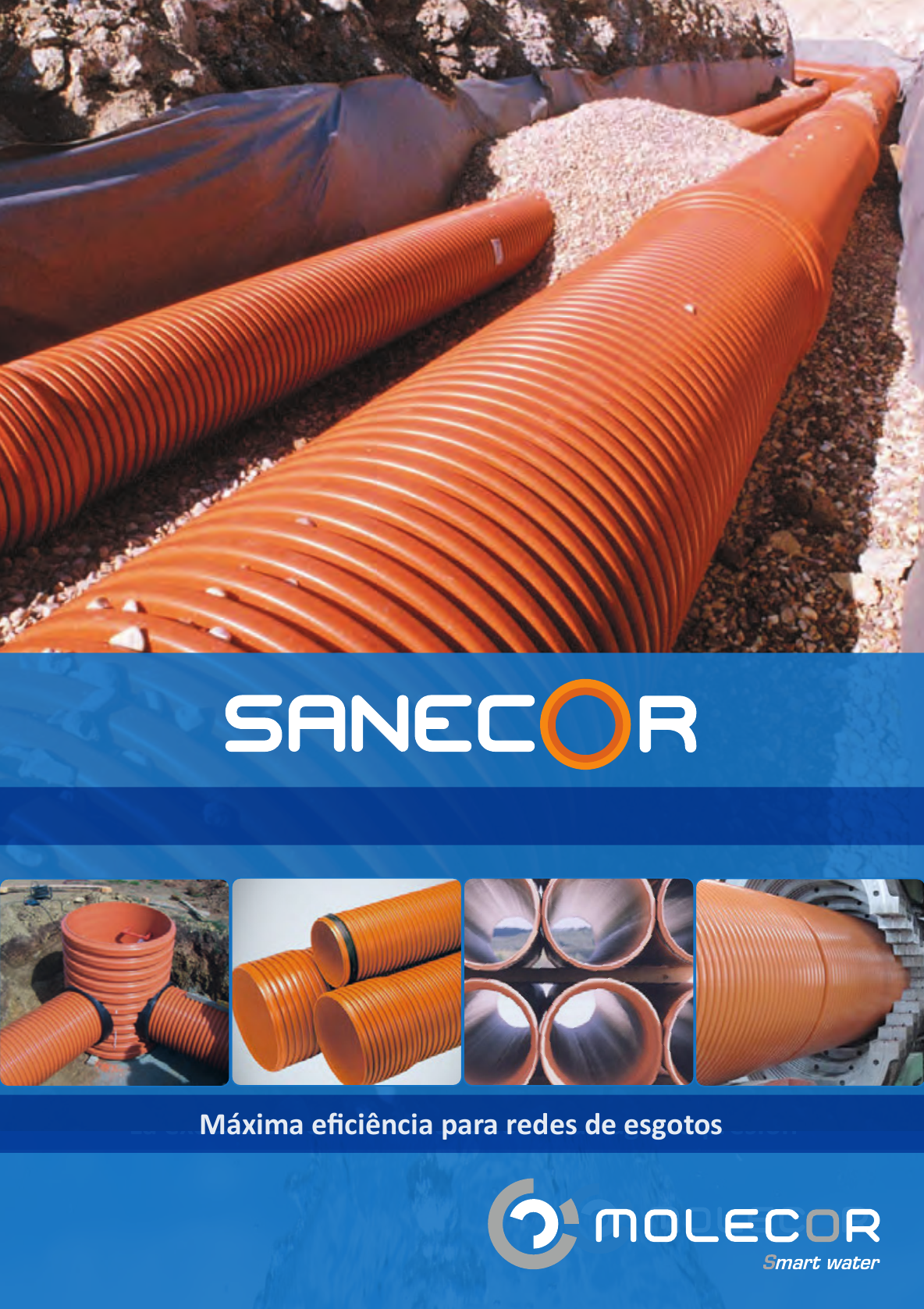

Sistema de saneamento em PVC corrugado
Máxima eficiência para redes de esgotos
MOLECOR
Ctra. M-206 Torrejón-Loeches Km 3.1 - 28890 Loeches (Madri) - Espanha
T: + 34 949 801 459 | F: + 34 949 297 409
GA-2001/0255
Serviço
logístico
Suporte técnico
e comercial
GamaProdutos
diferenciados e
inovadores
QualidadeExperiência
001/007322
UNE-EN 13476-1
UNE-EN 13476-3
T. + 34 949 801 459
F. + 34 949 297 409
T. + 35 1 913 739 977
T. + 34 911 337 090
F. + 34 916 682 884
T. + 35 1 913 739 977
sac@molecor.com info@molecor.comwww.molecor.com
GESTIÓN
DE LA CALIDAD
ISO 9001
ER-0440/1996
M
ol
ec
or
©
 Ju
nh
o
20
22
 S
AN
EC
O
R®
 é
 u
m
a
m
ar
ca
 re
gi
st
ad
a
Cátalogo SANECOR portugués 2022 FINAL.indd 1Cátalogo SANECOR portugués 2022 FINAL.indd 1 02/06/2022 15:11:3602/06/2022 15:11:36
 1. A solução sustentável e ótima para redes de saneamento
1.1. Tubagens de saneamento em Espanha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
1.2. Características das tubagens plásticas para saneamento . . . . . . . . . . . . . . . . . . . . . . . . 5
1.3. Otimização de tubagens para saneamento: tubagens SANECOR® . . . . . . . . . . . . . . . 10
1.4. Ficha técnica das tubagens SANECOR® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
1.5. Nota sobre a instalação de tubagens enterradas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
1.6. Acessórios do sistema SANECOR® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
 2. Poços estanques em redes de saneamento
2.1. Caixas e bueiros SANECOR® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
2.2. Componentes e instalação dos bueiros SANECOR® . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
2.3. Acabamento do poço SANECOR® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
2.4. Poço de ressalto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
2.5. Caixas e poços especiais 38
 3. Referências de tubagem SANECOR® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
 4. Normativas e certificação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Conteúdo
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
SISTEMA
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
Sistema de saneamento em PVC corrugado SANECOR®2
SISTEMA
43
Cátalogo SANECOR portugués 2022 FINAL.indd 2Cátalogo SANECOR portugués 2022 FINAL.indd 2 02/06/2022 15:11:4302/06/2022 15:11:43
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
SISTEMA
3
1. A solução sustentável e ótima para redes
de saneamento
1.1. Tubagens de saneamento em Espanha
COLETOR DE BETÃO ARMADO.
TUBAGENS EM PVC LISO SN4 PARA SANEAMENTO.
COLETOR E POÇOS SANECOR® PARA ÁGUAS RESIDUAIS JUNTO A COLETOR
DE ÁGUAS PLUVIAIS EM BETÃO.
O desenvolvimento das instalações hidráulicas em
geral, e concretamente das relativas ao saneamento
das águas urbanas, deve ter em conta determinadas
exigências sociais e do meio ambiente. Um sistema de
saneamento deve estar bem desenhado e executado
para conseguir os índices de salubridade e de proteção
do meio ambiente que a nossa sociedade atual exige,
enquanto ao mesmo tempo deve contribuir para
preservar ao máximo os recursos disponíveis para as
gerações futuras.
Estes requisitos tiveram uma influência muito
significativa no desenvolvimento de novos sistemas
de tubagens para saneamento, nos quais, tanto a
composição e morfologia dos tubos como o desenho
dos diferentes componentes da rede, têm por
objetivo conseguir instalações mais estanques, mais
duradouras e com menores custos de exploração.
Esta otimização das características da instalação,
consegue-se, além disso, com materiais que
produzem um menor consumo energético, e portanto
uma menor emissão de CO2 para a atmosfera,
durante todo o ciclo de vida dos componentes da dita
instalação. Definitivamente, a eleição dos materiais
empregues nas redes de saneamento deve contribuir
também para um desenvolvimento sustentável
perante as necessidades futuras.
A importância crescente dos critérios anteriores
levou nas últimas décadas a uns níveis muito altos de
investimento em infraestruturas para saneamento.
Isto deu lugar a uma eleva diversidade de condutas
existentes na atualidade, tanto no que se refere ao
material como à morfologia das tubagens.
Uma primeira classificação seria a que distingue
materiais rígidos de materiais flexíveis, ambos com
suas vantagens e inconvenientes. Os primeiros são
basicamente os materiais convencionais, utilizados
desde há muito tempo, enquanto que os segundos
correspondem a materiais plásticos que são os que
tiveram um maior desenvolvimento nas últimas
décadas. Na tabela 1 indicamos os mais difundidos.
Deve dizer-se que, embora uma tubagem de
saneamento, que está normalmente enterrada e
que vai suportar cargas de tráfego, exija um elevado
grau de rigidez, é também desejável que tenha
alguma flexibilidade para transmitir esforços ao
enchimento da vala na qual é instalada e absorver
possíveis assentamentos tanto do terreno como da
própria tubagem.
Cátalogo SANECOR portugués 2022 FINAL.indd 3Cátalogo SANECOR portugués 2022 FINAL.indd 3 02/06/2022 15:11:4602/06/2022 15:11:46
SISTEMA
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
Sistema de saneamento em PVC corrugado SANECOR®4
Materiais usados em tubagens de saneamento (tabela I)
MATERIAIS RÍGIDOS
Betão em massa
Betão armado
Fibrocimento
Grés vitrificado
Ferro fundido nodular
Ferro fundido dúctil
MATERIAIS PLÁSTICOS
PVC liso compacto
PVC liso alveolar
PVC liso multi-camada
PVC corrugado
PVC com nervuras
PVC helicoidal
PE liso compacto
PE corrugado
PP corrugado
Bobina de filamento PRFV
PRFV centrifugado
Betão polímero
PRINCIPAIS PERFIS UTILIZADOS EM TUBAGENS PLÁSTICAS ESTRUTURADAS.
MATERIAIS PLÁSTICOS MAIS UTILIZADOS EM SANEAMENTO.
PVC corrugado. PP corrugado.
PE corrugado.
PRFV.
Dentro do grupo de tubos de plástico estão os tubos
compactos e lisos, feitos a partir de uma extrusão
tubular simples do material plástico, e os chamados
tubos estruturados que incorporam uma secção de
tubo mais sofisticada, para aumentar a rigidez do
tubo sem a necessidade de o tornar mais caro. Na
figura seguinte apresentamos algumas das secções
estruturadas mais utilizadas.
Cátalogo SANECOR portugués 2022 FINAL.indd 4Cátalogo SANECOR portugués 2022 FINAL.indd 4 02/06/2022 15:11:5202/06/2022 15:11:52
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
SISTEMA
5
MATERIAIS UTILIZADOS APENAS OCASIONALMENTE EM SANEAMENTO.
EFEITOS DA CORROSÃO EXTERIOR E INTERIOR EM TUBAGENS.ENSAIO DE RESISTÊNCIA QUÍMICA.
Grés. PE liso (comum em emissários submarinos). Betão polímero (tubagens de enterramento).
Resistência química
1.2. Características das tubagens plásticas para saneamento
De todos os materiais relacionados na tabela 1,
apenas alguns se destacaram a nível nacional pela sua
boa relação qualidade/preço.Assim, por exemplo,
o betão em massa, sendo muito barato, está a cair
em desuso pela sua baixa resistência mecânica.
As tubagens em grés ou ferro fundido, tendem a
desaparecer pelo seu elevado custo. As tubagens em
fibrocimento deixaram de fabricar-se ao ser proibido
o uso de amianto, ainda que continuem a ter uma
presença muito importante nas redes existentes. As
tubagens de PVC com nervuras, alvéolos ou multi-
camadas perderam a sua presença em Espanha, não
sendo suficientemente competitivas. Por último,
existem tubagens que, devido ao seu elevado
custo, são utilizadas apenas em aplicações especiais,
como as de polietileno compacto, geralmente
limitadas a emissários submarinos, ou as de betão
polímero, compostas por resina de poliéster reforçada
com agregados, utilizadas apenas como tubagens
de enterramento.
O uso de materiais plásticos nas tubagens de
saneamento tem múltiplas vantagens que resumimos
a seguir:
As características específicas das águas residuais
determinam a necessidade de que as condutas de
saneamento tenham muito bom comportamento
perante o pH dos componentes químicos presentes,
nos caudais circulantes.
Esta é uma das características mais marcantes das
tubagens plásticas, qualquer que seja o seu material,
já que em geral possuem resistências muito altas à
maioria dos produtos presentes nas águas residuais.
Embora o PE e especialmente o PP se comportem
melhor a altas temperaturas, o PVC é mais resistente
do que os anteriores ao ataque de gorduras, óleos
minerais e combustíveis, tão frequente nas
águas urbanas de escoamento superficial.
Cátalogo SANECOR portugués 2022 FINAL.indd 5Cátalogo SANECOR portugués 2022 FINAL.indd 5 02/06/2022 15:11:5302/06/2022 15:11:53
SISTEMA
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
Sistema de saneamento em PVC corrugado SANECOR®6
Ausência de corrosão
Resistência à abrasão
Depósitos e incrustações
TUBAGENS QUE SOFRERAM ATAQUES POR
CORROSÃO ELETROQUÍMICA.
TUBAGEM DE SANEAMENTO COM DEPÓSITOS DE MATERIAL.
MÉTODO DE ENSAIO E EFEITO PRODUZIDO PELA ABRASÃO.
As tubagens plásticas, em geral, são inertes aos
efeitos da corrosão. Isto pressupõe uma vantagem
importante, uma vez que o material das condutas
não deve oxidar-se pela corrosão aeróbia, nem sofrer
corrosão anaeróbia provocada pelos componentes
e micro-organismos das águas circulantes e dos
terrenos circundantes.
Os tubos devem ser resistentes à ação eletroquímica,
ou seja, contra correntes de corrosão criadas quando
o estado da parede é diferente em dois pontos na
superfície da conduta, ou quando o terreno que
envolve a tubagem tiver concentrações diferentes
de oxigénio ou sais ao longo do traçado (o que
normalmente ocorre).
As correntes de corrosão passam apenas através de
tubagens cujo material é mais condutor do que o
solo e corroem-no da mesma forma que as correntes
vagabundas que nascem nas proximidades de
instalações elétricas. Em caso de efluentes ou solos
particularmente agressivos, devem ser utilizadas
condutas de materiais resistentes a tais agressões e/
ou sistemas especiais de proteção ou revestimentos
suficientemente espessos, estáveis e resistentes.
As condutas devem ser resistentes à abrasão a
que serão submetidas pelas partículas sólidas
transportadas pelo efluente. Isto é particularmente
importante nas condutas usadas em sistemas de
saneamento unitário e na rede de águas pluviais dos
sistemas de separação.
Os menores valores de rugosidade interna das
tubagens de plástico têm um impacto favorável no
seu comportamento perante a abrasão.
Na verdade, a abrasão na superfície interna
de qualquer tubagem plástica progride muito
lentamente. Pode ter a certeza de que, a velocidades
normais, o desgaste por abrasão é insignificante e a
vida útil da tubagem, por este motivo, é praticamente
ilimitada. Assim, foi possível contrastar nas tubagens
de PVC que, por serem as de material plástico que
estão instaladas há mais tempo, demonstraram
manter um excelente comportamento contra este
tipo de ataque.
A falta de porosidade da superfície interna das
tubagens plásticas impede a formação de incrustações
de materiais contidos nas águas residuais e nas
águas pluviais. Por seu turno, este efeito é muito
importante em tubagens fabricadas em materiais
com cimento: betão, fibrocimento e ferro fundido
(argamassa interna).
Quanto à deposição, a maior velocidade alcançada
pela água numa tubagem plástica minimiza este
efeito, o que ocorre mais em tubagens com alta
porosidade como nos materiais convencionais. No
entanto, no caso das tubagens de plástico, deve ter-
se em conta que, consoante o material, as tubagens
podem ter uma flexibilidade longitudinal acentuada e
uma ensacamento excessivo. Este efeito pode resultar
em declives e, por conseguinte, numa deposição não
intencional. Com tubagens de saneamento feitas de
PVC que possui um módulo elástico elevado, este
problema não ocorre.
Cátalogo SANECOR portugués 2022 FINAL.indd 6Cátalogo SANECOR portugués 2022 FINAL.indd 6 02/06/2022 15:11:5302/06/2022 15:11:53
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
SISTEMA
7
Estanquidade das juntas
UNIÃO POR MANGA DE BORRACHA EM TUBAGENS PRFV DE GRANDE DIÂMETRO.
FUGA PELA JUNTA EM TUBAGEM DE BETÃO.
CONEXÃO MANUAL DE TUBAGEM CORRUGADA.
CONEXÃO ESTANQUE EM POÇOS SANECOR®.
UNIÃO POR ENCOBRIMENTO DE TUBAGENS DE PVC LISO.
Atualmente, é um requisito fundamental que numa
 rede de saneamento não existam quaisquer fugas que
possam atuar como um poluente no meio ambiente.
A infiltração de água do subsolo em condutas também
deve ser evitada, a qual, se for excessiva, aumenta o
consumo de energia e os custos de purificação em
geral, podendo até afetar o funcionamento normal
das redes e estações de esgoto. Por este motivo, deve
ser exigir-se a estanquidade perfeita das tubagens,
especialmente no que diz respeito às juntas, entradas,
poços, etc., que representam os pontos críticos para
o cumprimento deste requisito fundamental.
A este respeito, recomenda-se particularmente
a utilização de sistemas de união pré-fabricados
baseados em juntas elásticas, cuja estanquidade
pode ser assegurada pelo controlo do fabricante, ao
invés de juntas realizadas "in situ" cuja garantia de
execução exige um controlo muito rigoroso em obra
e difícil de realizar na prática. É imperativo efetuar
ensaios de pressão hidráulica in situ (a 0,5 atmosferas)
para verificar a estanquidade adequada do sistema.
A estanquidade nas tubagens plásticas, é geralmente
superior à das tubagens rígidas, uma vez que um
tubo flexível colabora com a sua deformação para um
melhor fecho com a união elástica. No entanto, isto
dependerá do tipo de união que se projete.
É frequentemente o caso de, face a uma maior
poupança de custos, a junta não ser de qualidade
e, por conseguinte, não se conseguir uma
estanquidade adequada. Mais à frente, abordamos
os tipos mais importantes de uniões utilizadas nas
tubagens de plástico.
Finalmente, além das tubagens, existem outros
elementos na rede através dos quais pode ocorrer
infiltração de água, sendo que os bueiros são os
mais evidentes. Estas infiltrações ocorrem quando
a instalação de saneamento está abaixo do nível
freático. Por conseguinte, o requisito de estanquidade
deve ser alargado a todos os elementos da rede,
especialmente na presença de níveis freáticos,
e especialmente aos bueiros, onde as ligações a
coletores e conexões pressupõem pontos de fuga e
entradas de água frequentes.
Cátalogo SANECOR portugués 2022 FINAL.indd 7Cátalogo SANECOR portugués 2022 FINAL.indd 7 02/06/2022 15:11:5302/06/2022 15:11:53
SISTEMA
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
Sistema de saneamento em PVC corrugado SANECOR®8
Capacidade hidráulica
Valores do coeficiente K
para diferentes materiais (tabela 2)
TIPO DE TUBAGEM K (mm)
Grés 0,10-0,25
PVC parede interna lisa 0,10-0,25
PE-AD parede interna lisa 0,10-0,25
PRV centrifugado0,10-0,25
Bobina de filamento PRV 0,20-0,50
Fibrocimento 0,25-0,40
Betão liso de alta qualidade 0,40-0,80
Betão liso de qualidade média 0,80-1,50
Betão rugoso 1,20-4,00
Betão “in situ” 2,50-6,00
Rendimento e custos de instalação
Segurança na montagem
À ESQUERDA, MONTAGEM DE TUBAGENS SANECOR® COM MEIOS
MECÂNICOS DISCRETOS (DIÂMETROS MÉDIOS E GRANDES). À DIREITA,
UNIÃO MANUAL (DIÂMETROS PEQUENOS).
NAS TUBAGENS PLÁSTICAS O COEFICIENTE DE FRICÇÃO INTERNO
É MÍNIMO.
SUPERFÍCIE INTERIOR DOS TUBOS SANECOR®.
Esta é uma propriedade estreitamente relacionada
com a necessidade de conduzir as águas residuais
rapidamente e sem estagnação. Nas redes de
saneamento de água existem fatores não presentes
em condutas de águas limpas, tais como depósitos
no fundo e paredes das condutas, bueiros, maior
número de juntas, etc. Por isso, na rugosidade
uniforme equivalente , K, das tubagens (Prandtl-
Colebrook), incorporam-se estes efeitos, atribuindo
diferentes valores à conduta de acordo com o tipo
de fluido que circula na mesma (águas limpas,
águas pluviais, águas pretas, águas industriais, etc.).
Também é tido em consideração o efeito, sobre
essa rugosidade equivalente, do uso e preservação
da conduta. Os valores normalmente utilizados nas
condutas de águas residuais estão listados abaixo.
Os valores mais baixos da Tabela 2 são particularmente
aplicáveis a condutas novas ou bem mantidas, com
ramais retos e longos entre bueiros, para coletores
principais e para emissários. Os valores superiores,
em caso contrário.
Outro fator determinante para a capacidade
hidráulica de um tubo é o diâmetro interior. Nas
tubagens plásticas, o diâmetro nominal corresponde
em quase todos os casos ao diâmetro exterior do
tubo. Isto significa que o diâmetro interior, e portanto
a capacidade hidráulica dependerá da espessura
que cada fabricante atribua à sua tubagem. No caso
das tubagens estruturadas, esta espessura pode
ser muito considerável. Devido à importância que
este fator tem como elemento diferenciador das
diferentes tubagens deste tipo, ele é desenvolvido
em detalhe posteriormente.
As tubagens plásticas são geralmente muito
ligeiras, e no caso das estruturadas ainda mais. Esta
funcionalidade resulta em custos de manuseamento e
montagem muito baixos, resultando numa poupança
significativa tanto em máquinas como em pessoal
necessários durante a instalação.
Para além do anterior, o baixo peso aumenta
consideravelmente o rendimento da obra, o que
resulta numa redução do prazo e, por conseguinte,
nos custos fixos, o que pode ser decisivo para a
viabilidade económica do projeto.
Cátalogo SANECOR portugués 2022 FINAL.indd 8Cátalogo SANECOR portugués 2022 FINAL.indd 8 02/06/2022 15:11:5402/06/2022 15:11:54
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
SISTEMA
9
Flexibilidade da conduta
Consumo energético
MONTAGEM DE TUBOS DE PRFV EM VALA ESCORADA. TUBAGEM SANECOR® DE 1200 mm COM DESVIO ANGULAR.
 A FLEXIBILIDADE DAS TUBAGENS PLÁSTICAS É IMPORTANTE PARA
ABSORVER DESLIZES DO TERRENO.
Por último, mas não menos importante, outra
vantagem fundamental da leveza destas tubagens é a
maior segurança do pessoal que realiza a instalação.
Para tubagens profundas, onde é necessário efetuar
o escoramento das paredes das valas, quanto menos
tempo os operários permanecerem nas mesmas,
maior será a segurança na obra.
As condutas de uma rede são muitas vezes sujeitas a
tensões e deformações causadas por assentamentos
diferenciais do solo, os quais não devem causar rutura
ou qualquer tipo de fuga. Isto exige flexibilidade
da conduta para se adaptar às deformações,
minimizando as tensões locais.
Uma conduta plástica de juntas elásticas adapta-
se aos assentamentos, absorve facilmente as
tensões produzidas, enquanto que num sistema de
elementos rígidos, incapaz de se adaptar às mesmas
deformações, aparecem enormes tensões que
podem ser causa de ruturas e consequentes fugas.
De acordo com um estudo (*) realizado pelo
Laboratório de Modelagem Ambiental do
Departamento de Projetos de Engenharia da
Universidade Politécnica da Catalunha, o consumo
energético e a emissão de CO2 para a atmosfera, ao
longo do ciclo de vida destes produtos, são muito
baixos em tubagens de plástico em comparação com
os valores atribuídos a tubos de betão armado.
(*): "Estimativa do consumo energético e das emissões de CO2
associadas à produção, utilização e eliminação final de tubagens
de PVC, PEHD, PP, ferro fundido e betão" (dezembro 2005).
Autores: Dr. José María Baldasano Recio, Dr. Pedro Jiménez
Guerrero, María Gonçalves Ageitos e Dr. René Parra Narváez.
Este ciclo de vida inclui todas as etapas que o produto
atravessa durante a sua vida útil:
• Extração das matérias-primas que constituem
o tubo.
• Transporte de matérias-primas para a fábrica de
produção de tubagens.
• Fabrico das tubagens.
• Transporte dos tubos para a obra onde
serão instalados.
• Instalação das tubagens.
• Utilização dos tubos: trabalhos de manutenção
e reparações
Cátalogo SANECOR portugués 2022 FINAL.indd 9Cátalogo SANECOR portugués 2022 FINAL.indd 9 02/06/2022 15:11:5402/06/2022 15:11:54
SISTEMA
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
Sistema de saneamento em PVC corrugado SANECOR®10
TRANSPORTE TRANSPORTE
CONFORMAÇÃO
TUBAGEM
INSTALAÇÃO
TUBAGEM
UTILIZAÇÃO
EXTRAÇÃO DE
RECURSOS
PRODUÇÃO DE
MATERIAIS
E M I S S Õ E S C O2
Tubagens de saneamento - consumo energético e emissão de CO2 para 3 m de tubagem
CONSUMO DE ENERGIA (kW/h) EMISSÃO DE CO2 (kg DE CO2)
ESQUEMA DO CICLO DE VIDA DE UMA TUBAGEM ENTERRADA (SEM FASE DE RECICLAGEM).
PVC liso SN4 (80% reciclado) DN315
PVC corrugado SN8 (80% reciclado) DN315
PE corrugado SN8 (80% reciclado) DN400
PP corrugado SN8 (80% reciclado) DN400
PVC SN4 (0% reciclado) DN315
PVC corrugado SN8 (0% reciclado) DN315
PE corrugado SN8 (0% reciclado) DN400
PP corrugado SN8 (0% reciclado) DN400
Betão DN400
69,0
34,7
64,4
60,4
262,2
121,3
211,0
191,0
345,0
22,0
11,5
21,0
21,6
76,9
36,1
58,6
61,5
129,4
C O N S U M O E N E R G É T I C O
1.3. Otimização de tubagens para saneamento: tubagens SANECOR®
Os resultados deste estudo estão resumidos na
tabela anterior. Como se pode observar, os valores
dos materiais plásticos são inferiores aos do betão,
devido ao baixo peso e baixo teor de matérias-primas
dos primeiros, em comparação com os segundos. Esta
diferença é muito maior se forem utilizados materiais
plásticos com uma elevada taxa de reciclagem.
Observa-se também que o diâmetro dos dois tubos
de PVC foi considerado como D315 mm, enquanto
que nos restantes foi considerado um diâmetro
equivalente superior, D400 mm. Vamos analisar mais
à frente a razão para estas diferenças.
Até meados dos anos 70, as tubagens em Espanha
para redes de saneamento por gravidade eram
principalmente de betão ou de fibrocimento, materiais
tradicionais por muitos anos. A partir daí, aparecem
as primeiras tubagens de PVC, que representam um
avanço qualitativo pelas propriedades dos materiais
já descritas na secção anterior. Contudo, devido ao
custo do PVC, estes tubagens lisas são fabricados
apenas com uma certa espessura para cada
diâmetro, assegurando uma rigidez anular inicial
mínima de 4 kN/m2 (rigidez nominal SN4), que, em
determinadas condições da instalação, é insuficiente
para evitar deformações excessivas a médio e longo
prazo. É por isso que, nos anos de 80, começamos a
desenvolver tubos de PVC com paredes estruturadas
que aumentam a rigidez sem encarecer os tubos. Isto
representa um importante salto conceptual, uma vez
que se obtém uma melhoria estrutural através da
otimização do consumo de matérias-primas e, por
conseguinte, de energia ao longo de todo o ciclo de
vida da tubagem.
Cátalogo SANECOR portugués 2022 FINAL.indd 10Cátalogo SANECOR portugués 2022 FINAL.indd 10 02/06/2022 15:11:5402/06/2022 15:11:54
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
SISTEMA
11
Máxima rigideza curto e longo prazo
ΔY K1 . Qvt
D
=
K2 . Es + K3 . RCE
Ec . I
RCE =
Dm3
COLETOR DE PVC CORRUGADO SN8.
Com este critério, lançamos no final dos anos
80 a tubagem SANECOR®, na qual a espessura é
conformada com duas camadas, sendo a exterior
ondulada e a interior, lisa. Desde o início, esta
tubagem nasceu com o objetivo de alcançar um
produto altamente sustentável, visando satisfazer
plenamente as necessidades de uma rede de
saneamento, otimizando também os consumos
energéticos associados à sua produção, instalação
e operação, e minimizando a interação ambiental
com o meio ambiente. Para tal, incorpora
vantagens importantes em relação à maioria das
tubagens de plástico, das quais resumimos as mais
importantes abaixo.
Como vimos anteriormente, a flexibilidade das
tubagens de plástico é um fator positivo para se
adaptarem aos assentamentos do terreno. No
entanto, isto está em contradição com o facto ainda
mais importante de o tubo ter de ser suficientemente
rígido a curto e longo prazo, ou seja, deve ser capaz
de suportar cargas externas durante toda a vida útil
da conduta. Estas cargas não só gravitam no tubo,
como também no terreno circundante, pelo que
é essencial que a tubagem esteja corretamente
instalada. Mas a instalação pode ser controlada
corretamente? Normalmente, não. No entanto, a
qualidade da tubagem é facilmente assegurável,
uma vez que as suas caraterísticas, como a
rigidez, estão sujeitas a ensaios padronizados.
Na prática, dependendo das condições do terreno
em torno de uma tubagem, maior ou menor
relevância terá a capacidade da mesma para
resistir às cargas externas. Estas condições
dependerão, em grande parte, da forma como o tubo
foi instalado, ou seja, das dimensões da vala e do tipo
de enchimento e da sua compactação.
O anterior pode ser quantificado a partir da fórmula
da deformação de um tubo enterrado:
Esta deformação, medida em % do diâmetro do tubo,
é uma função direta das cargas verticais Qvt, às quais
se opõem 2 fatores:
• Es = módulo de elasticidade do solo ao redor do
tubo, que depende da vala e do tipo de enchimento e
sua compactação, ou seja, da qualidade da instalação.
• RCE = rigidez circunferencial específica do tubo, que
se define como:
onde:
• Ec = módulo de elasticidade do material da conduta.
• I = momento de inércia por unidade de comprimento,
que depende da espessura do tubo.
• Dm = diâmetro médio do tubo.
Na fórmula da deformação vemos que, se a
componente do terreno for suficientemente alta
(valor alto de Es), a rigidez do tubo não requer
valores elevados. Se, por outro lado, o módulo de
elasticidade do solo Es não for suficientemente alto,
a deformação do tubo depende em grande parte da
rigidez do tubo.
Por outro lado, ao utilizar tubagens de plástico, os
documentos técnicos mais frequentes (em Espanha,
a especificação do MOPU ou a norma UNE 53331,
entre outros) limitam a deformação das tubagens
de plástico a um valor de 5 % do seu diâmetro a 50
anos. Este prazo está ligado à caraterística conhecida
dos elementos plásticos e dos polímeros em geral, de
sofrer uma diminuição do módulo elástico ao longo
do tempo, quando esses elementos são sujeitos a
tensões mecânicas.
Cátalogo SANECOR portugués 2022 FINAL.indd 11Cátalogo SANECOR portugués 2022 FINAL.indd 11 02/06/2022 15:11:5402/06/2022 15:11:54
SISTEMA
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
Sistema de saneamento em PVC corrugado SANECOR®12
Módulo
elástico (MPa)
Intervalo de medição
50 anos
Tempo (h)
1
DIAGRAMA GERAL DA CURVA DE REGRESSÃO
DE UM MATERIAL PLÁSTICO.
ENSAIO DE RIGIDEZ DE UM TUBO FLEXÍVEL.
Cf = Ep0 / Ept
Esta perda, denominada fluência, que se deve à
deformação das macro-moléculas dos polímeros,
é muito forte no início, vai diminuindo ao longo
do tempo e é assimptótica no horizonte a 50 anos.
A fluência é tipicamente representada pela curva de
regressão do material, que é visualizada através de
uma escala de tempo logarítmica, como na figura
a seguir:
No caso de tubos que devem suportar pressão
interna, as normas de produto correspondentes
exigem que o tubo suporte a pressão de trabalho
prevista, 50 anos após a sua colocação em serviço.
Isto força os fabricantes a projetar tubos que
inicialmente resistem a pressões muito maiores do
que o necessário, de modo a que as resistências
prevista se mantenham a longo prazo.
No caso de tubagens subterrâneas sem pressão,
as cargas atuantes devem-se apenas a fatores
externos, tais como o peso do solo acima, as forças
dinâmicas do tráfego de veículos, a carga estática de
elementos pontuais na superfície, etc. Como vimos
anteriormente, ao esforço destas cargas opõem-se os
valores de resistência do próprio solo e a rigidez do
tubo. Caso se preveja que as condições do solo após
a instalação não sejam suficientemente boas para
atingir valores elevados de Es, ou se não for possível
garantir uma instalação correta, deve ser garantida
uma rigidez inicial suficientemente elevada do tubo
RCE0 , para que a rigidez a longo prazo RCE50 seja
mantida em valores aceitáveis.
Neste sentido, define-se o coeficiente de fluência de
um determinado elemento de plástico p durante um
determinado período de tempo t, como:
isto é, como a relação entre o módulo de elasticidade
do inicial do plástico p e o módulo desse plástico
p decorrido o tempo t. O valor do coeficiente de
fluência para o tempo t a ser considerado (2 anos, 50
anos, etc.) determinará o valor inicial da rigidez do
tubo plástico. Como veremos abaixo, os coeficientes
de fluência podem variar muito dependendo do tipo
de plástico que consideramos.
Considerando a importância destes conceitos devido
à sua influência na durabilidade das tubagens
plásticas, vejamos como otimizar a escolha do tipo
de tubagem entre as opções mais comuns. Para tal,
utilizamos duas normas:
 A norma alemã DIN 16961-2: Tubagens e
acessórios termo-plásticos com superfície
revestida exterior e lisa interior.
Nela definem-se os módulos elásticos iniciais dos
três materiais considerados de acordo com os
seguintes valores:
• PVC-U (PVC não plastificado):
 E0 = 3600 MPa
• PEAD (polietileno de alta densidade):
 E0 = 800 MPa
• PP (polipropileno copolímero em bloco):
 E0 = 800 MPa
Cátalogo SANECOR portugués 2022 FINAL.indd 12Cátalogo SANECOR portugués 2022 FINAL.indd 12 02/06/2022 15:11:5502/06/2022 15:11:55
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
SISTEMA
13
3500
3000
2500
2000
1500
1000
500
0
PVC
PE
PP
1 MIN.
3600
800
800
24 HRS.
3000
380
360
2000 HRS
2300
250
210
50 A—OS
1750
150
120
8
7
6
5
4
3
2
1
0
PVC
SN8
PE
SN8
PP
SN8
INICIAL
8,0
8,0
8,0
24 HRS.
6,7
3,8
3,6
2000 HRS
5,3
2,4
2,1
50 ANOS
4,0
1,5
1,2
Linha do valor mínimo para
a rigidez da Ficha Técnica
do MOPU (3,9 kN/m2) para
tubagens de saneamento.
COMPARAÇÃO DOS MÓDULOS DE ELASTICIDADE AO LONGO DO TEMPO,
DE ACORDO COM A NORMA DIN 16961.
EVOLUÇÃO DA RIGIDEZ RCE = (Exl)Dm3 COM O TEMPO
DE ACORDO COM DIN 16961.
Se levarmos estes valores para a fórmula de rigidez
vista anteriormente, fica claro que para alcançar
uma determinada rigidez inicial, os tubos de PE e PP
corrugados terão que aumentar significativamente o
momento de inércia I e, portanto, a espessura, em
relação aos tubos de PVC, uma vez que estes têm um
valor muito mais elevado de E0.
Por outro lado, e devido ao efeito redutor, a norma
acima referida define para cada material uma série
de valores do módulo elástico que diminuem ao
longo do tempo quando as tubagens estão sob
tensão, como é o caso das tubos enterrados sob
tráfego de veículos. No primeiro dos 2 gráficos
seguintes, é apresentada a diminuição no módulo
Ete, no segundo, a partir dos tubos SN8, a
diminuição correspondente da rigidez na mesma
proporção, uma vez que na fórmula deste último o
valores de I e de Dm permanecem inalterados ao
longo do tempo.
A partir dos valores de Et deduzimos os coeficientesde fluência para os 3 materiais considerados. Assim,
para os valores E50 a 50 anos:
• CPVC 50 = 2,06
• CPE 50 = 5,33
• CPP 50 =6,67
Estes mesmos coeficientes são os que seriam
correspondentes à perda de rigidez, se as cargas
experimentadas pelos tubos fossem da ordem de
magnitude das contempladas por esta norma.
Nos tubos de PVC SN8, incluindo o tubo SANECOR®,
a diminuição de rigidez a 50 anos representa metade
do valor inicial, uma vez que o desenho original
destes tubos procurava uma rigidez a 50 anos de
3,9 kN/m2, consistente com o valor mínimo inicial
das Especificações Técnicas para Tubagens de
Saneamento do MOPU de 1986. Embora a dita ficha
técnica marque esse valor como inicial, a experiência
baseada numa infinidade de instalações que não
são executadas corretamente, levou ao desenho
de tubagens de saneamento com esse valor como
requisito a 50 anos. Assim, a rigidez inicial necessária
para os tubos de PVC era: RCEmin = 3,9 x 2,06 = 8 kN/m2,
ou seja tubos SN8. Assim, entre outros, nasceu o tubo
corrugado SANECOR®, tão amplamente distribuído
por toda a Espanha desde o início dos anos 90.
Com os mesmos requisitos em tubagens de PE e PP,
os desenhos nas ditas tubagens teriam resultado a
uma rigidez inicial mínima de: 21 kN/m2 y 26 kN/m2,
respetivamente. É evidente que a rigidez SN8
nestas tubagens é claramente insuficiente quando
a instalação do tubo não é efetuada corretamente,
razão pela qual a utilização destas tubagens em
redes de saneamento resulta geralmente em grandes
ovalizações das condutas. Entretanto, o preço
baixo que conseguem fez com que se difundissem
consideravelmente. Este preço deve-se a serem
muito leves e cada tubo tem um custo muito baixo
em matérias-primas.
Para o tubo compacto SN4 em PVC, uma situação
em que as condições da vala e as cargas atuantes
resultam numa perda do módulo elástico, conforme
previsto na norma acima mencionada, resultaria num
tubo com uma rigidez residual de cerca de 2 kN/m2,
insuficiente para evitar deformações acentuadas a
longo prazo.
Cátalogo SANECOR portugués 2022 FINAL.indd 13Cátalogo SANECOR portugués 2022 FINAL.indd 13 02/06/2022 15:11:5502/06/2022 15:11:55
SISTEMA
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
Sistema de saneamento em PVC corrugado SANECOR®14
2
3200
800
1250
2000
200
312
3500
3000
2500
2000
1500
1000
500
0
INICIAL 2 ANOS
PVC
SANECOR®
PE
PP
10
9
8
7
6
5
4
3
2
1
0
INICIAL 2 ANOS
PVC SN8
SANECOR®
PE
SN8
8,0
8,0
8,0
5,0
2,0
2,0PP
SN8
Ótima estanquidade
EVOLUÇÃO DA RIGIDEZ AO LONGO DO TEMPO DE ACORDO COM
UNE-EN 13476.
Linha do valor mínimo
para a rigidez da Ficha
Técnica do MOPU
(3,9 kN/m2) para tubagens
de saneamento.
MÓDULOS DE ELASTICIDADE AO LONGO DO TEMPO DE ACORDO COM
UNE-EN 13476.
A norma europeia UNE-EN 13476: Sistemas
de tubagens de plástico para saneamento
e drenagem subterrânea sem pressão –
sistemas de tubagens de parede estruturada
feitas de poli(cloreto de vinilo) não plastificado
(PVC-U), polipropileno (PP) e polietileno (PE).
Nesta norma, mais recente, são definidos coeficientes
máximos de fluência a 2 anos e módulos iniciais
de elasticidade para os 3 materiais considerados,
que são:
 • CfPVC ≤ 2,5 E0, PVC = 3200 MPa
 • CfPE ≤ 4 E0, PE = 800 MPa
 • CfPP ≤ 4 E0, PP = 1250 MPa
Esta norma contempla coeficientes apenas a 2 anos, já
que após este período de tempo as perdas de rigidez
já são pequenas, e facilita a realização do ensaio
de fluência, que para os 2 anos requer um ensaio
acelerado de apenas 2 meses (o dos 50 anos exige
um ensaio acelerado de 14 meses). Variam também
alguns dos módulos elásticos iniciais definidos nesta
norma, devido à utilização de determinados aditivos
que garantem uma qualidade superior dos materiais
utilizados nestes tubos.
Dado que os valores de CfPE e CfPP estão sempre muito
próximos de 4, devido à sua elevada procura e que o
valor CfPVC é de cerca de 1,6 para o tubo SANECOR®,
os gráficos para esta norma ficariam como mostrado
abaixo. Neste caso, podemos observar que 2 anos
após serem enterradas as tubagens sob cargas
que resultem em perdas do módulo elástico da
magnitude das consideradas, o tubo SANECOR®
ainda tem uma rigidez de 5 kN/m2, enquanto os
tubos de PE e PP corrugado mantêm apenas uma
rigidez de cerca de 2 kN/m2, insuficiente para evitar
deformações importantes neste período de tempo.
A partir do exposto podemos concluir que o tubo de
PVC SN8 SANECOR® é, entre as tubagens comuns e
competitivas em termos de custo, o que apresenta
o melhor desempenho, a curto e longo prazo, contra
cargas externas.
A normativa atual permite diferentes tipos de
união para as tubagens de plástico, embora na
maioria das vezes esta união seja sempre efetuada
através de uma junta elástica. No caso dos tubos
compactos SN4 em PVC, a ligação está normalizada
e é feita através de encobrimento (encaixe de
campânula), mas nas tubagens estruturadas a
norma UNE-EN 13476 contempla tipologias muito
diferentes, limitando, na realidade, a indicar que
o sistema de ligação deve manter a estanquidade
adequada. Esta norma especifica tanto as uniões
por encobrimento como pela utilização de mangas.
Em qualquer caso, os ensaios de estanquidade são
efetuados de acordo com a norma UNE-EN1277.
Na norma para tubagens de PRFV, os tipos de união
também são muito variados, admitindo-se não apenas
junta elástica (tanto por encaixe com campânula como
Cátalogo SANECOR portugués 2022 FINAL.indd 14Cátalogo SANECOR portugués 2022 FINAL.indd 14 02/06/2022 15:11:5602/06/2022 15:11:56
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
SISTEMA
15
DIFERENTES SISTEMAS DE UNIÃO DE TUBAGENS PLÁSTICAS
ESTRUTURADAS.
TUBAGENS DE PVC CORRUGADO (COR DE TELHA) E
DE PE CORRUGADO (COR PRETA).
A TUBAGEM SANECOR® (À DIREITA) É A ÚNICA QUE POSSUI UM JUNTA
BILABIAL PARA OTIMIZAR A ESTANQUIDADE DA UNIÃO.
COPO TUBO
JUNTA DE FIXAÇÃO DUPLA EM SANECOR® DN160-500.
JUNTA DE FIXAÇÃO SIMPLES EM SANECOR® DN630-1200.
UNIÃO POR ENCOBRIMENTO DO TUBO SANECOR®.Das soluções apresentadas na figura acima, as duas
de cima são feitas através do encobrimento do tubo
numa das suas extremidades. São típicas de PVC e PP.
As 2 de baixo são usadas para os tubos de PE que não
admitem um encobrimento correto. No modelo do
lado esquerdo, trata-se de um copo soldado e, no
modelo do lado direito, trata-se de uma manga de
união.
A ligação do tubo SANECOR ® é feita através do
primeiro dos sistemas designados por copo com bocal
integrado, no qual se mantêm as caraterísticas do
resto do tubo (ondulados e espessuras), tornando-o
o mais fiável das várias soluções disponíveis.
Outro aspeto muito importante que afeta a
estanquidade da união é a junta elastomérica.
Enquanto que nas tubagens lisos a dita junta é
disposta num alojamento fabricado para este fim no
interior do copo, as tubagens corrugadas utilizam os
vales das ondulações para alojar a junta.
No tubo SANECOR®, esta junta esta é bilabial até
ao diâmetro DN500, com um perfil que impede a
deslocação da junta durante a montagem do tubo,
por um lado, e assegura uma maior estanquidade,
por outro. Nas tubagens de maior diâmetro
(DN630 – DN1200), a junta tem um rebordo único,
uma vez que a maior profundidade das ondulações
impede que a junta se desloque facilmente para
fora do respetivo alojamento.
A junta deve conseguir cumprir amplamente os
ensaios de estanquidade da norma UNE-EN 1277,
que requerem a manutenção da estanquidade
em condições de pressão interior (0,5 atm) e de
depressão interior (-0,3 atm), e com deflexão
diferencial do tubo em relação ao copo ou à manga
(maior deflexão no primeiro), ou com um desvio
angular determinado pelo diâmetro. Com os perfis
dos tubos SANECOR®, conseguem-se desvios
angulares muito acima da norma.
Cátalogo SANECOR portugués 2022 FINAL.indd 15Cátalogo SANECOR portugués 2022 FINAL.indd 15 02/06/2022 15:11:5902/06/2022 15:11:59
SISTEMA
A SOLUÇÃOSUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
Sistema de saneamento em PVC corrugado SANECOR®16
DIFERENÇAS MÉDIAS DE CAUDAL EM PERCENTAGEM DE TUBAGENS CORRUGADAS SN8 (BASE DE 100% PARA O TUBO SANECOR®).
DN Ângulo máximo
normalizado
Ângulo máximo em
tubo SANECOR®
160
200
250
315
400
500
600
800
1000
1200
6º
5º
4º
3º
1º
1º
1º
1º
1º
1º
9º
7º
6º
5º
3º
3º
3º
3º
2º
2º
Máxima capacidade hidráulica
Ec . I
RCE = Dm3
DESVIO ANGULAR MÁXIMO DA UNIÃO ENTRE TUBOS.
100%
95%
90%
85%
80%
75%
70%
65%
60%
55%
50%
160
PVC
PE
PP 200 250 315 400 500 600 800 1000 1200
VISTA INTERIOR DE COLETOR SANECOR®
COM DESVIO ANGULAR
A capacidade hidráulica de um tubo de saneamento,
ou gravidade é determinada por dois fatores: o
coeficiente de fricção da água com o tubo e o
diâmetro interno do tubo. Como já mencionamos,
nos tubos plásticos, o coeficiente de fricção é
K = 0,10 na fórmula de Prandtl-Colebrook para águas
residuais, 10 vezes menor do que o considerado para
um tubo de betão.
Quanto ao diâmetro interno, a maior parte dos
tubos plásticos segue o critério DN = Dexterior, pelo
que o diâmetro interno dependerá da espessura
do tubo e será variável de acordo com o fabricante.
Isto proporciona diferentes caudais, com declive e
rugosidade interna iguais, para o mesmo diâmetro
nominal. A tubagem SANECOR® segue este critério
apenas até ao diâmetro DN500, devido à necessidade
dos tubos serem compatíveis com as peças e
acessórios habituais no mercado. Por outro lado, a
partir de DN630, a tubagem SANECOR® otimiza o seu
diâmetro (Dexterior > DN).
Por outro lado, para uma determinada rigidez do
tubo (RCE), a espessura do mesmo está condicionada
pelo tipo de material a partir do qual é feito que,
tendo um certo módulo de elasticidade Ec, força um
valor do momento de inércia I na fórmula:
Como I é uma função da espessura (num tubo
liso I = e3), nos tubos de PE e PP corrugados
(valor
1
12 de Ec pequeno), a espessura terá de ser
superior à do PVC corrugado (valor deEc alto) para
conseguir a mesma rigidez. Portanto, no tubo
SANECOR®, a capacidade hidráulica é sempre maior
do que em outros materiais termoplásticos, e ainda
mais em diâmetros superiores a DN500.
O gráfico seguinte representa, em percentagem, as
taxas médias de fluxo na secção cheia dos diferentes
materiais utilizados em tubagens corrugadas, para os
mesmos valores de inclinação (1,5%) e rugosidade
interior (k=0,10).
Cátalogo SANECOR portugués 2022 FINAL.indd 16Cátalogo SANECOR portugués 2022 FINAL.indd 16 02/06/2022 15:12:0002/06/2022 15:12:00
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
SISTEMA
17
Mínimo consumo energético
SANECOR®, a solução mais sustentável
400
350
300
250
200
150
100
50
0
CONSUMO ENERGÉTICO (Kw/h)
PVC lis
o SN4
(80% re
cic
lado) D
N315
PVC co
rru
gado SN8
(80% re
cic
lado) D
N315
PE co
rru
gado SN8
(80% re
cic
lado) D
N400
PP co
rru
gado SN8
(80% re
cic
lado) D
N400
PVC SN4
(0% re
cic
lado) D
N315
PVC co
rru
gado SN8
(0% re
cic
lado) D
N315
PE co
rru
gado SN8
(0% re
cic
lado) D
N400
PP co
rru
gado SN8
(0% re
cic
lado) D
N400
Betão DN400
PVC lis
o SN4
(80% re
cic
lado) D
N315
PVC co
rru
gado SN8
(80% re
cic
lado) D
N315
PE co
rru
gado SN8
(80% re
cic
lado) D
N400
PP co
rru
gado SN8
(80% re
cic
lado) D
N400
PVC SN4
(0% re
cic
lado) D
N315
PVC co
rru
gado SN8
(0% re
cic
lado) D
N315
PE co
rru
gado SN8
(0% re
cic
lado) D
N400
PP co
rru
gado SN8
(0% re
cic
lado) D
N400
Betão DN400
140
120
100
80
60
40
20
0
EMISSÃO DE CO2 (Kg de CO2)
GRÁFICOS DO CONSUMO ENERGÉTICO E EMISSÃO DE CO2 PARA A ATMOSFERA, DOS MATERIAIS MAIS UTILIZADOS
EM TUBAGENS DE SANEAMENTO POR GRAVIDADE.
APOIO DE TUBAGEM SANECOR®.
Como vimos na página 10, e de acordo com o estudo
mencionado, as tubagens plásticas produzem um
consumo energético durante toda a vida útil do tubo,
que pode ser muito inferior ao produzido pelos tubos
de betão. Por sua vez, dentro dos tubos plásticos
analisados, que são os mais utilizados, os tubos de
PVC reduzem o diâmetro nominal em relação aos
tubos corrugados de PE e PP, como observado no
ponto anterior, e em relação ao tubo de betão pelo
menor coeficiente de fricção. No entanto, o tubo
de PVC compacto SN4 é o que causa mais consumo
porque é o mais pesado. No que diz respeito aos tubos
corrugados, aquele que produz a maior poupança
de energia é o PVC corrugado SN8, tipo SANECOR®,
uma vez que, embora o seu peso seja superior ao dos
tubos de PE e PP, otimiza o diâmetro necessário em
relação a estes últimos, e tem um menor consumo
na produção de matérias-primas e das tubagens. Pela
mesma razão, é o tubo mais ecológico do ponto de
vista da emissão de CO2 para a atmosfera. Os valores
para o estudo acima são apresentados na tabela da
página 10 e são representados nos gráficos abaixo.
Um produto é sustentável quando satisfaz as
necessidades das gerações atuais sem comprometer
as possibilidades das gerações futuras de satisfazerem
as suas próprias necessidades. Neste sentido, é
importante que este produto tenha um ciclo de
vida longo e, por conseguinte, seja duradouro, mas
ao mesmo tempo que, durante o seu ciclo de vida,
o consumo de recursos seja mínimo, em especial o
gasto energético, e igualmente mínima deve ser o
seu impactos no contexto social e ambiental.
No caso da tubagem para saneamento SANECOR®,
vimos nos pontos anteriores uma série de
caraterísticas que contribuem para uma alta
sustentabilidade do produto.
Cátalogo SANECOR portugués 2022 FINAL.indd 17Cátalogo SANECOR portugués 2022 FINAL.indd 17 02/06/2022 15:12:0002/06/2022 15:12:00
SISTEMA
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
Sistema de saneamento em PVC corrugado SANECOR®18
Dimensões da gama de tubagens
SANECOR®
 160 146 160 182 105
 200 182 200 228 122
 250 228 250 284 165
 315 285 315 358 190
 400 364 400 448 199
 500 452 500 563 230
 630 590 649 734 252
 800 775 856 954 330
 1000 970 1072 1222 495
 1200 1103 1220 1379 547
Máxima versatilidade no Sistema SANECOR®
CARACTERÍSTICA DURABILIDADE POUPANÇA
DE ENERGIA
RESPEITO
PELO AMBIENTE
Matérias-primas -
Peso do tubo - -
Reciclabilidade do material -
Resistência química -
Ausência de corrosão -
Resistência à abrasão - -
Depósitos/incrustações -
Rigidez a longo prazo - -
Flexibilidade do material - -
Capacidade hidráulica - -
 Custos de instalação - -
Segurança laboral - -
Estanquidade -
Custos de manutenção - -
PROPRIEDADES DO TUBO SANECOR® QUE AUMENTAM A
SUSTENTABILIDADE DO PRODUTO.
VISTA DA TUBAGEM SANECOR® INSTALADA EM VALA.
MANIPULAÇÃO EM OBRA DO TUBO SANECOR®.
COMPRIMENTO
MÉDIO BOCALDN D INTERIOR
TUBO
D EXTERIOR
TUBO
D EXTERIOR
MÁXIMO
DO COPO
A tabela seguinte resume o impactos das propriedades
deste produto nos fatores que contribuem para uma
maior sustentabilidade.
A tubagem SANECOR® tem uma das mais amplas
gamas de tubos de plástico para saneamento. A
tabela seguinte apresenta as principais dimensões
dos diferentes diâmetros.
As peças especiais também são fabricadas em todos
os diâmetros da gama com o mesmo material, sendo
peças lisas de rigidez nominal SN4 nos diâmetros
DN160-DN500 e de superfície exterior corrugada e
rigidez nominal SN8, as fabricadas para os diâmetros
DN500-DN1200.
No que diz respeito aos acessórios para as ligações,
o sistema SANECOR® tem modelos diferentes que
correspondem a circunstâncias específicas em
termos de diâmetro, instalação, normativas, etc.
Por último, o tubo SANECOR® dispõe da gama
mais versátil de bueiros disponíveis com materiais
plásticos. Estes elementos, que são muitas vezes
críticos no que se refere à estanquidade e aos custos
de manutenção de uma rede de saneamento, mantêm
com a solução SANECOR® as mesmas caraterísticas
ideais que o tubo.
Da página 22 à 24 listamos a gama de peças especiais
e acessórios SANECOR®.
A partir da página 26, descrevemos ao pormenor o
poço SANECOR® e os seus componentes.Cátalogo SANECOR portugués 2022 FINAL.indd 18Cátalogo SANECOR portugués 2022 FINAL.indd 18 02/06/2022 15:12:0102/06/2022 15:12:01
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
SISTEMA
19
O SISTEMA INTEGRAL SANECOR® TEM UMA GRANDE VERSATILIDADE DE ACESSÓRIOS E COMPONENTES ESTANQUES.
Cátalogo SANECOR portugués 2022 FINAL.indd 19Cátalogo SANECOR portugués 2022 FINAL.indd 19 02/06/2022 15:12:0102/06/2022 15:12:01
SISTEMA
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
Sistema de saneamento em PVC corrugado SANECOR®20
CARACTERÍSTICAS FÍSICAS E QUÍMICAS
Densidade 1350 a 1520 kg/m3
Coeficiente de dilatação linear 8 x 10-5 m/m. ºC
Condutividade térmica 0,13 kcal/m.h. ºC
Calor específico 0,2 a 0,3 cal/g.ºC
Temperatura de Amolecimento Vicat ≥ 79 ºC, segundo a norma UNE-EN 727
Limites de pH Entre 3 e 9, a 20 ºC
Resistência ao diclorometano a 15 ºC, durante 30 minutos, segundo UNE-EN 580
Ensaio da estufa De acordo com a norma UNE-EN ISO 580
CARACTERÍSTICAS MECÂNICAS
Rigidez Anelar (também denominada RCE =
Rigidez Circunferencial Específica) RCE ≥ 8 kN/m2, segundo UNE-EN ISO 9969
Coeficiente de Fluência a 2 anos ≤ 2,5, segundo UNE-EN ISO 9967
 O valor real oscila entre 1,6 e 1,8
Resistência ao Impacto Segundo UNE-EN 744 (Método do Mostrador de Relógio)
Flexibilidade Anelar 30% de deformação em DN160 a D315, e 20% em DN400 a
 DN1200, segundo UNE-EN ISO 13968
CARACTERÍSTICAS HIDRÁULICAS
Estanquidade com junta elastomérica Ensaios a 0,05 MPa com desvio angular e com deflexão
com pressão interna diametral, segundo UNE-EN1277
Estanquidade com junta elastomérica Ensaios a -0,03 MPa com desvio angular e com deflexão
a depressão interna diametral, segundo UNE-EN1277
Rugosidade equivalente (Prandtl-Colebrook) K= 0,01 mm (para águas limpas)
 K= 0,10 a 0,25 mm (para águas residuais)
INSTALAÇÃO DE TUBAGENS SANECOR® EM GALERIA E EM VALA.
1.4. Ficha técnica da tubagem SANECOR®
A tabela seguinte resume as caraterísticas técnicas da tubagem SANECOR®.
Cátalogo SANECOR portugués 2022 FINAL.indd 20Cátalogo SANECOR portugués 2022 FINAL.indd 20 02/06/2022 15:12:0102/06/2022 15:12:01
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
SISTEMA
21
1
2
3
4
SECÇÃO TIPO HABITUAL DE UMA VALA PARA TUBAGEM ENTERRADA.
ENCHIMENTO NORMAL
SELECIONADO, SEM TORRÕES
E PEDRAS COM
COMPACTAÇÃO ≥ 95% P.N.
MATERIAL
GRANULAR
≥95%
P.N.
≥ D + 0,5 m.
COMPACTAÇÃO
DOS RINS
CAMADA DE
MATERIAL GRANULAR
≥10 + D/10 cm.
H > 1 m.
30 cm.
1.5. Nota sobre a instalação de tubagens enterradas
Para a instalação de tubagens, devem ser seguidos os
regulamentos e códigos de boas práticas existentes,
entre os quais podemos citar a Ficha Técnica de
Tubagens para Saneamento de Povoações do MOPU,
o Guia Técnico sobre Tubagens para o Transporte de
Água do CEDEX e as normas UNE-EN 1610, UNE-EN
1452-6 E UN-CEN/TR1046.
Resumos a seguir os aspetos mais básicos compilados
na dita regulamentação.
As valas para o alojamento das tubagens devem ser
feitas de forma a que a separação entre o tubo e a
parede da vala permita aos operários trabalhar na
disposição da tubagem e na compactação adequada
do enchimento. A largura da vala deve ser tal que a
largura à altura da geratriz do tubo seja A= Dext + X,
em que Dext é o diâmetro exterior do tubo e X varia
entre 0,4 e 1,0 m, dependendo do diâmetro.
É essencial colocar uma camada de material granular
(areia ou gravilha de granulometria aproximada de
5 – 10 mm), de altura suficiente, H (cm) = 10 + D/10,
para evitar que qualquer desigualdade na rugosidade
da base da vala provoque apoios em pontos isolados
sobre pedras ou torrões. O apoio direto sobre uma
base rígida de betão é contraproducente no caso dos
tubos de plástico, uma vez que, por um lado, toda
a carga que recai sobre o tubo, desde o enchimento
ao trânsito, produzirá uma reação no suporte que
poderá provocar a rutura do tubo e, por outro,
qualquer deformação ou assentamento diferencial
fará com que a base de betão se quebre e funcione
como cisalhamento na tubagem, causando ruturas
ou fugas. Caso, devido a circunstâncias especiais, a
tubagem tenha que ser betonada, esta deve ser feita
na totalidade, permanecendo como uma cofragem
perdida. O contrário produziria tensões significativas
nas geratrizes do tubo, onde se passa de betão para
enchimento granular. Caso os declives sejam muito
pequenos e seja necessário colocar uma soleira de
betão, deve ser colocada sobre a mesma uma camada
de enchimento conforme descrito acima.
No leito de suporte, deve ser efetuado um
enchimento lateral com camadas de 25-30 cm,
tendo o cuidado de que o material de enchimento
penetre nas áreas de difícil acesso (fundo do tubo)
e fique bem compactado, dando ao tubo o ângulo
de suporte necessário (mínimo 120º) em todo o seu
comprimento. O material utilizado para o enchimento
lateral deve atingir uma altura de 30 cm acima da
chave do tubo.
Isto pode ser solo natural da escavação, desde
que assegure que as caraterísticas consideradas
nos cálculos sejam obtidas. Recomenda-se que o
material seja de granulometria 5-15 mm, idealmente
granulado ou cascalho que, sem necessidade de
meios externos, garanta uma compactação natural
mínima de 95% no ensaio Proctor normal.
O resto do enchimento da vala até ao piso de
rodagem ou ao nível do solo, pode ser de terreno
natural proveniente da escavação, isento de pedras
e de torrões, desde que as suas caraterísticas sejam
adequadas de acordo com os regulamentos em
vigor. Deve ter uma compactação de, pelo menos,
95%, mas se houver tráfego intenso, deve ser de
100% para evitar deformações no próprio piso de
rodagem. De qualquer modo, estas últimas camadas
nunca devem ter uma compactação inferior a 90 %
no ensaio Proctor normal.
Para ampliar as informações relativas às condições de
instalação de tubagens subterrâneas, recomendamos
que consulte o nosso manual "Instalação de tubagens
para abastecimento, irrigação e saneamento, de
acordo com a regulamentação em vigor.”
A figura seguinte mostra uma vala tipo, indicando
os aspetos mais relevantes a considerar ao instalar
as tubagens.
Por último, convém recordar que, para verificar a
validade das tubagens nas condições específicas
de cada instalação, deve ser efetuado um cálculo
mecânico com base na regulamentação de cálculo
em vigor. A Molecor tem um programa de cálculo
deste tipo, concebido para a tubagem corrugada
SANECOR® e baseado na diretriz alemã ATV A-127.
Esta diretriz é a que recomendamos como a mais
adequada para simular o comportamento de um
tubo plástico enterrado, a curto e longo prazo.
Cátalogo SANECOR portugués 2022 FINAL.indd 21Cátalogo SANECOR portugués 2022 FINAL.indd 21 02/06/2022 15:12:0202/06/2022 15:12:02
SISTEMA
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
Sistema de saneamento em PVC corrugado SANECOR®22
Peças especiais
PEÇAS ESPECIAIS TÍPICAS PARA TUBAGEM SANECOR® - COM SUPERFÍCIE EXTERIOR LISA SN4 E SUPERFÍCIE EXTERIOR CORRUGADA SN8.
1.6. Acessórios do sistema SANECOR®
Em qualquer rede de saneamento, é desejável
que todos os componentes tenham caraterísticas
semelhantes para manter a estabilidade mecânica do
sistema, garantir uma estanquidade ótima e facilitar
a manutenção da rede. A tubagem tubos SANECOR®
possui uma vasta gama de peças e acessórios especiais
feitos do mesmo material. Nas Tabelas de Preços da
Molecor especificam-se os dados dimensionais e os
esboços detalhados de todos estes elementos.
A gama de peças especiais da tubagem SANECOR® foi
desenvolvida em todos os diâmetros até ao diâmetro
DN1200 e é composta por duas séries: Série lisa
SN4 para peças até DN500 e Série ondulada SN8
até DN1200. Os tipos de peças padrão são comuns:
mangas de união para extremidades sem copo,
manga de passagem para montagem de bobinas de
reparação, cotovelos de 30º, 45º e 90º, extensões
de diâmetro, derivações de 45º e 90º de diâmetro
igual ou diferente e tampões. No entanto, épossível
realizar, sob encomenda, um grande número de
peças personalizadas.
Cátalogo SANECOR portugués 2022 FINAL.indd 22Cátalogo SANECOR portugués 2022 FINAL.indd 22 02/06/2022 15:12:0502/06/2022 15:12:05
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
SISTEMA
23
Elementos para conexões
FIXAÇÃO DE CLIPE MECÂNICO PARA TUBAGEM SANECOR®.
1
A SANECOR® TEM UMA VASTA GAMA DE PEÇAS ESPECIAIS ATÉ DN1200 (À ESQUERDA, REPARAÇÃO COM MANGAS DE PASSAGEM).
Existem soluções diferentes, mas devem ser
escolhidas aquelas que possuam uma montagem
simples, garantam uma boa estanquidade e tenham
uma boa relação custo-eficácia.
O sistema SANECOR® suporta os seguintes tipos
de conexão:
Conexões por clipes mecânicos. As fotos
na parte inferior mostram as diferentes
fases da montagem deste tipo de acessórios.
São uma solução em PVC de qualidade muito
elevada, disponível para conexões de diâmetros
160 e 200 mm num coletor de 315 mm. A gama é
reduzida pelo elevado custo de investimento
necessário para fabricar estas peças. Estas
conexões são totalmente estanques, muito fáceis
de montar e não penetram no interior do coletor.
Cátalogo SANECOR portugués 2022 FINAL.indd 23Cátalogo SANECOR portugués 2022 FINAL.indd 23 02/06/2022 15:12:0902/06/2022 15:12:09
SISTEMA
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
Sistema de saneamento em PVC corrugado SANECOR®24
2
3
PONTES PARA CONEXÕES DE TUBAGEM SANECOR®.
CLIPES ELASTOMÉRICOS COM MODELO DE CORTE PARA CONEXÕES.
SEQUÊNCIA DE MONTAGEM DA PEÇA "BANDOLETE” PARA O BATENTE DAS CONEXÕES SANECOR®.
Conexões através de peças ponte. São fabricadas
através da soldagem da ligação para a conexão a
uma peça em forma de meia cana que reproduz
interiormente a forma ondulada exterior do
coletor. A união da peça a este último é feita
com cola. Tem a vantagem de ter conexões a 45º
(ou mesmo com outros ângulos), além das de
90º (87,5º).
Conexões por clipes elastoméricos.
Aproveitando as altas espessuras do tubo ondulado SANECOR®, é possível usar juntas para conexão
fabricadas em borracha EPDM, que são muito competitivas no preço e garantem uma estanquidade total. São
desenhadas à medida para a conexão a coletores SANECOR® e, devido ao custo acessível do investimento,
estas peças são fabricadas para todas as combinações possíveis: conexões de 160 a 630 mm para coletores
de 315 a 1200 mm. A seguir representamos o processo de montagem para esta solução. Este procedimento
é explicado em detalhe no documento "Instruções de Instalação para Poços de Registo SANECOR®".
No caso da utilização destes clipes elastoméricos, e para que a ligação não possa invadir o coletor, temos algumas
peças “em arco” instaladas no vale de uma das ondulações que funcionam como um batente, como mostrado
na sequência seguinte.
No caso da utilização destes clipes elastoméricos, e para que a ligação não possa invadir o coletor, temos algumas
peças “em arco” instaladas no vale de uma das ondulações que funcionam como um batente, como mostrado
na sequência seguinte.
Cátalogo SANECOR portugués 2022 FINAL.indd 24Cátalogo SANECOR portugués 2022 FINAL.indd 24 02/06/2022 15:12:1202/06/2022 15:12:12
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
SISTEMA
25
SANECOR®, COM MAIS DE 20 ANOS DE EXPERIÊNCIA, ORIENTADA PARA A DURABILIDADE E SUSTENTABILIDADE DOS SEUS PRODUTOS.
Cátalogo SANECOR portugués 2022 FINAL.indd 25Cátalogo SANECOR portugués 2022 FINAL.indd 25 02/06/2022 15:12:1302/06/2022 15:12:13
SISTEMA
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
Sistema de saneamento em PVC corrugado SANECOR®26
 POÇOS DE BUEIRO EM MATERIAIS PLÁSTICOS (POLIÉSTER E POLIETILENO).
FALTA DE ESTANQUIDADE EM
POÇOS DE BETÃO.
LIGAÇÃO COM ELEMENTOS
PLÁSTICOS PRÉ-FABRICADOS.
POÇOS DE BUEIRO EM MATERIAIS CONVENCIONAIS (BETÃO E LADRILHO). À DIREITA, ANÉIS PRÉ-FABRICADOS DE BETÃO.
2. Poços estanques em redes de saneamento
2.1. Caixas e bueiros SANECOR®.
A missão dos bueiros numa rede de saneamento
é a de ter acesso à conduta, para a realização de
trabalhos de inspeção, manutenção, reparações,
etc. Tradicionalmente, estes poços eram fabricados
no local com materiais baratos como betão armado
ou alvenaria de ladrilho, ainda que desde há vários
anos é também muito habitual construí-los a partir
de elementos pré-fabricados, como betão ou
materiais plásticos.
As vantagens dos materiais plásticos para a tubagem
de saneamento foram descritas na segunda
secção deste documento. A maior parte destas
vantagens pode ser extrapolada para os outros
elementos da rede, nomeadamente para os bueiros:
comportamento químico, resistência à corrosão e à
abrasão, perdas de carga menores, desempenho e
custos de instalação, segurança em obra, etc. Deve
ser feita uma menção separada ao conceito de
estanquidade que é extremamente importante nos
bueiros, uma vez que uma parte muito importante
dos problemas de funcionamento de uma rede de
saneamento, fugas e infiltrações da mesma, resulta
da falta de estanquidade nos bueiros.
Em termos de custo, embora os materiais plásticos
sejam muito mais caros do que os materiais
tradicionais, a diferença de custo entre os poços é
muito reduzida quando comparada com as unidades
instaladas. Isto deve-se ao desempenho de montagem
muito mais elevado devido ao baixo peso do material
e à simplicidade da montagem destes elementos pré-
fabricados. Finalmente, deve-se notar também que,
dependendo da espessura da parede do poço e do
material utilizado, a resistência mecânica do poço
plástico pode não ser suficiente contra as cargas
externas do terreno e do trânsito existente. Neste
caso, o poço deve ser revestido com betão, uma
vez instalado. Nesse sentido, deve-se esclarecer
que os coletores de uma rede de saneamento
urbano geralmente estão localizados sob as estradas
existentes, coletando água das ligações que saem
dos prédios.
Na Molecor, temos uma longa experiência no fabrico
de bueiros com diferentes materiais, o que nos
permitiu, ao longo dos anos, constatar as vantagens e
desvantagens de cada um deles (fibrocimento, betão,
PRFV, HDPE e PVC).
Esta experiência, combinada com a estratégia de
inovação permitiu-nos conceber e desenvolver uma
gama importante de bueiros que, por um lado, tiram
partido das caraterísticas vantajosas dos materiais
Cátalogo SANECOR portugués 2022 FINAL.indd 26Cátalogo SANECOR portugués 2022 FINAL.indd 26 02/06/2022 15:12:1402/06/2022 15:12:14
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
SISTEMA
27
ESQUEMA GERAL DOS COMPONENTES DO POÇO DO SANECOR® COM AS
DIFERENTES ALTERNATIVAS DE LIGAÇÃO AO COLETOR.
DIAGRAMA GERAL DE POÇO SANECOR®.
CONE DE REDUÇÃO
CLIPE ELASTOMÉRICO
PATAS
BASE
BUEIROS SANECOR®.
2.2. Componentes e instalação dos bueiros SANECOR®
plásticos, e por outro lado, resolvem as desvantagens
decorrentes de outras soluções plásticas anteriores,
fundamentalmente relacionadas com o custo, a
resistência mecânica e a adaptação in situ da solução
pré-fabricada.
O design SANECOR®, que proporciona uma grande
redução de custos, garante um comportamento
mecânico ideal e uma excelente estanquidade da
rede. Tem também mais de 12 anos de experiência
e centenas de referências distribuídas por toda
a Espanha.
Podemos dividir o poço em três partes distintas que,
de cima para baixo, seriam:
1. O acesso ao poço através de uma peça cónica de
rigidez muito elevada que reduz o diâmetro do poço
ao diâmetro do bueiro (600 mm).
2. O fuste ou corpo do poço, da altura necessária e
com as patas de acesso já instaladas na fábrica. A sua
elevada rigidez não requer reforço de betão.
3. O fundo do poço, onde estão localizadas as
conexões ao coletor. Dependendo do diâmetro do
dispositivo, pode ser feito de diferentes formas.
Até um certo diâmetro, que por sua vez depende
do diâmetro do poço, as tubagens são ligadas
diretamente ao corpo do poço através de juntas
elastoméricas, que, aproveitando a grande espessurada parede ondulada, garantem um estanquidade
total. A partir de um determinado diâmetro, a ligação
ao coletor pode ser efetuada quer através de bases
com bueiro que ligam o poço à chave do coletor, quer
através de peças de conexão que permitem o acesso
ao coletor num secção completa.
Os diagramas a seguir mostram a configuração descrita.
Cátalogo SANECOR portugués 2022 FINAL.indd 27Cátalogo SANECOR portugués 2022 FINAL.indd 27 02/06/2022 15:12:1602/06/2022 15:12:16
SISTEMA
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
Sistema de saneamento em PVC corrugado SANECOR®28
Corpo do poço
O CORPO DO POÇO SANECOR® É FABRICADO A PARTIR DO
TUBO SANECOR SN8.
Acesso ao bueiro
CONE REDUTOR DE POÇO DE DIÂMETRO 800 mm.
CONE REDUTOR DE POÇO DE DIÂMETRO 1000 E 1200 mm.
POÇO D 600 mm POÇO D 800 mm POÇO D 1000 E 1200 mm
AL
TU
RA
 N
O
M
IN
AL
AL
TU
RA
 N
O
M
IN
AL
AL
TU
RA
 N
O
M
IN
AL
GAMA PADRÃO DE CORPOS SANECOR®.
Cada um destes componentes é descrito em
detalhe abaixo.
O cone redutor de acesso ao poço é fabricado a
partir de HDPE de alta qualidade, utilizando um
sistema que permite a produção de peças de plástico
de grande volume a um preço muito competitivo.
Este cone, cuja entrada é de 600 mm, é assimétrico
e incorpora 2 patas, nos poços de 1000 e 1200 mm,
enquanto que é simétrico e sem patas nos de 800
mm. O design incorpora nervuras que garantem uma
elevada rigidez.
O cone fica montado na extremidade superior do
corpo e o seu posicionamento é muito simples.
Opcionalmente, pode ser instalado um anel de
vedação entre o cone redutor e o corpo do poço, para
garantir a estanquidade em caso de níveis elevados
de água.
É fabricado a partir de tubo de PVC ondulado de
rigidez nominal SN8, o que garante uma resistência
muito elevada a cargas externas durante toda a vida
útil do poço.
Com este material, assegura-se que os poços não
necessitam de receber betonagem para reforçar a
sua rigidez. Pelo contrário um material flexível pode
ser muito vantajoso perante os assentamentos de
terras. Os poços SANECOR® têm um diâmetro entre
600 e 1200 mm.
Para poços rasos, podem ser utilizadas caixas de
600 mm de diâmetro (sem cone ou patas), que são
muito adequadas para alturas inferiores a 1,5 m de
altura, ou 800 mm para alturas superiores, com a
possibilidade de incorporar patas.
Para os poços mais comuns de diâmetros de 1000 e
1200 m, que, salvo pedido em contrário, incorporam
sempre patas, o intervalo de altura varia entre
1,5 e 9 m.
As patas já instaladas no corpo do poço são de aço,
e estão revestidas a polipropileno para assegurar a
estanquidade perante as entradas de água do nível
freático. Vão montados na crista do ondulado com
uma separação constante de, no máximo, 30 cm.
Cátalogo SANECOR portugués 2022 FINAL.indd 28Cátalogo SANECOR portugués 2022 FINAL.indd 28 02/06/2022 15:12:2102/06/2022 15:12:21
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
SISTEMA
29
DETALHE DA ÂNCORA DA PATA.
POÇOS FUNDOS UTILIZANDO 2 MÓDULOS
GRADIL DE POLIÉSTER EM POÇOS SANECOR®.
NÚCLEO DE AÇO
PATA
M.24
PAREDE DO POÇO
PORCA DE PP
ANILHA
DE BORRACHA
ANILHA DE PP
CORPO DE 3 m
COM COPO
CORPO INFERIOR
FURAÇÃO
Ligação de conexões no corpo do poço.
A altura dos corpos é adaptada às profundidades
presentes na obra (os corpos são fabricados em
comprimentos que variam 0,5 m), atingindo um
máximo de 5,5 m, correspondendo a poços de 6 m.
Para poços mais profundos, é utilizado um segundo
módulo com uma extremidade encoberta para
permitir a sua adesão ao módulo anterior.
Em poços de certa profundidade, é necessário ter
um gradil ou plataformas de segurança que, além de
protegerem contra possíveis acidentes, oferecem a
possibilidade de realizar paragens seguras durante
a descida. Recomenda-se a instalação destes
elementos a cada 2,5 a 3 m de profundidade.
Os poços SANECOR® possuem um gradil
personalizado, feito de poliéster reforçado para
evitar a corrosão eletroquímica.
As conexões do coletor ou possíveis ligações ao
corpo do poço são feitas por juntas de borracha
denominadas clipes elastoméricos, que são montados
após a realização dos orifícios correspondentes in
situ. A elevada espessura das estruturas onduladas
permite a instalação de clipes de comprimento
suficiente para garantir uma estanquidade total,
mesmo quando existe um determinado desvio
angular. Para este efeito, estas peças são adaptadas
às dimensões do corpo ondulado. É importante
salientar que a estanquidade dos poços SANECOR®
só é garantida através da utilização dos clipes
elastoméricos originais.
Cátalogo SANECOR portugués 2022 FINAL.indd 29Cátalogo SANECOR portugués 2022 FINAL.indd 29 02/06/2022 15:12:2502/06/2022 15:12:25
SISTEMA
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
Sistema de saneamento em PVC corrugado SANECOR®30
PROCEDIMENTO DE PERFURAÇÃO DE ORIFÍCIOS PARA INSERÇÃO DE CLIPES ELASTOMÉRICOS.
CLIPE ELASTOMÉRICO. INSTALAÇÃO. INSTALE DE TUBAGENS NO CORPO DO POÇO.
REALIZAÇÃO DE VÁRIAS CONEXÕES IN SITU.
O método de execução das ligações é muito simples
e não requer mão-de-obra especializada. A ilustração
seguinte mostra o procedimento utilizado. O clipe
é fornecido com uma fita adesiva que, instalada
sobre o corpo do poço na mesma vala, permite que
a perfuração seja efetuada de forma rápida e fiável.
Até diâmetros de 250 mm de tubagem, o orifício
pode ser efetuado com uma coroa de corte instalada
num berbequim manual. Para diâmetros maiores,
deve ser utilizada uma serra de recorte. No entanto,
o modelo fornecido com instruções permite realizar
o corte com muita facilidade. As imperfeições de uma
orifício feito à mão são absorvidas pela profundidade
elevada e pelo ajuste personalizado do canal interno
do clipe elastomérico.
Este sistema permite a ligação dos tubos ao corpo do
poço in situ e no ponto exato onde devem ser ligados,
sem necessidade de efetuar adaptações como as
exigidas pelos elementos pré-fabricados.
Cátalogo SANECOR portugués 2022 FINAL.indd 30Cátalogo SANECOR portugués 2022 FINAL.indd 30 02/06/2022 15:12:2602/06/2022 15:12:26
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
SISTEMA
31
Acabamento do fundo com conexão da tubagem ao corpo do poço
 DN poço DN máximo do coletor

 600 315
 800 400
 1000 500
 1200 600
1
SOLEIRA DA VALA COM PROCTOR A 95%
*LEITO DE AREIA DE RIO OU SIMILAR
CLIPE
ELASTOMÉRICO
CALÇAR A BASE
COM LADRILHOS
CONEXÃO DE
TUBAGEM
CORPO DO POÇO
BETONAGEM DO FUNDO DO POÇO. 2ª FASE.
BETONAGEM DO FUNDO DO POÇO. 1ª FASE.
ACABAMENTO DO FUNDO DO POÇO REMATADO COM BETÃO.
1ª FASE.
ACABAMENTO DO FUNDO DO POÇO REMATADO COM BETÃO.
 2ª FASE.
BETÃO OU
ARGAMASSA
Como já mencionámos anteriormente, o acabamento
do fundo do poço pode ser feito de diferentes formas,
dependendo do diâmetro do coletor.
A conexão direta ao corpo do poço por clipes
elastoméricos está limitada a um diâmetro máximo
do coletor, de acordo com o seguinte diagrama:
Nestes casos, que são os mais frequentes, o fundo
do poço é acabado com betão. Se existir um nível
freático na vala, a extremidade inferior do corpo
é fechada com uma base plástica de HDPE, que
incorpora uma junta de vedação, de forma a evitar a
entrada de água no fundo. Temos, portanto, 2 casos:
 Embora a utilização da base de plástico estanque
seja sempre recomendada, se não existir nível freático
na vala, o fundo do poço pode ser feito de betão.
Para isso, constrói-se uma soleira de determinadas
dimensões conforme o diâmetro do poço, com uma
profundidade que permita inserir as 2 ondulações
inferiores do corpo do poço, e que deixe também um
fundo livre abaixo do mesmo, de cerca de 10 cm.
Na prática, um procedimento comum é fazer as
conexões no poço primeiro, deixá-lo calçado e, em
seguida betonar por baixo até à altura necessária.
CLIPE
ELASTOMÉRICO
SOLEIRA DE VALA COM ENSAIO
PROCTOR A 95% + LEITO DE AREIA
DE RIO OU SIMILAR
Cátalogo SANECOR portugués2022 FINAL.indd 31Cátalogo SANECOR portugués 2022 FINAL.indd 31 02/06/2022 15:12:2702/06/2022 15:12:27
SISTEMA
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
Sistema de saneamento em PVC corrugado SANECOR®32
2
BASE
ESTANQUE
SOLEIRA DA VALA COM PROCTOR A 95%
*LEITO DE AREIA DE RIO OU SIMILAR
CORPO
DO POÇO
ANEL
DE VEDAÇÃO
CONEXÃO
DE TUBAGEM CLIPE
ELASTOMÉRICO
BETÃO OU
ARGAMASSA BETÃO OU
ARGAMASSA
INTERIOR DO POÇO COM BASE ESTANQUE.
ACABAMENTO DO FUNDO DO POÇO COM BASE ESTANQUE.
 Se o poço estiver instalado com a sua base de
plástico, também é preparada uma soleira de limpeza
em betão, embora agora apenas para fixar o fundo do
poço, uma vez que a estanquidade é garantida pela
base plástica que incorpora uma junta de vedação.
Neste caso, o poço deve ser sempre betonado por
dentro até à geratriz inferior do coletor, para dar
balastro ao poço perante as pressões verticais do
nível freático.
Finalmente, recomenda-se que o acabamento
interior do fundo seja feito corretamente, de modo a
que a perda de carga seja mínima no poço.
Cátalogo SANECOR portugués 2022 FINAL.indd 32Cátalogo SANECOR portugués 2022 FINAL.indd 32 02/06/2022 15:12:2702/06/2022 15:12:27
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
SISTEMA
33
Acabamento do fundo do poço através de uma bueiro
Acabamento do fundo do poço através de uma peça de conexão de passagem total
PEÇAS DE DE CONEXÃO DE PASSAGEM TOTAL.
 DN coletor DN máximo do bueiro

 600 315
 800 400
 1000 500
 1200 600 INSTALAÇÃO DO CORPO COM BUEIRO.
AL
TU
RA
 N
O
M
IN
AL
ANEL DE VEDAÇÃO
CORPO DO POÇO
CLIPE
ELASTOMÉRICO
AL
TU
RA
 N
O
M
IN
AL
PEÇA DE
LIGAÇÃO EM PE
COLETOR
SANECOR
Para poços com diâmetros de 1000 e 1200 mm, quando o diâmetro do
coletor for superior a 500 e 600 mm, respetivamente, a união do poço
ao coletor pode ser feita com um fundo com bueiro. A extremidade
inferior do corpo é fechada com uma base com uma junta de vedação,
mas aberta no centro, deixando uma abertura concêntrica que permite
que o coletor seja inspecionado pela chave do mesmo. Esta abertura
tem um acabamento com um colar vertical que permite a ligação ao
coletor através de um clipe elastomérico para garantir uma estanquidade
completa do conjunto.
O diâmetro máximo da superfície de inspeção é em função
do diâmetro do coletor:
Em poços com diâmetros de 1000 e 1200 mm, quando
o diâmetro do coletor for superior a 500 e 600 mm,
respetivamente, a união do poço ao coletor pode ser
feita opcionalmente com uma peça em T fabricada
em HDPE. Com esta peça, mantém-se o acesso
ao coletor à secção completa, sendo este visitável
pelas 3 patas incorporadas no corpo da peça pela sua
parte tangencial. Para evitar possíveis deformações
devido a sobrecargas excessivas, esta peça deve
ser betonada até cobrir metade do colar de ligação
ao poço.
Cátalogo SANECOR portugués 2022 FINAL.indd 33Cátalogo SANECOR portugués 2022 FINAL.indd 33 02/06/2022 15:12:2802/06/2022 15:12:28
SISTEMA
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
Sistema de saneamento em PVC corrugado SANECOR®34
INSTALAÇÃO DE POÇOS EM COLETORES COM MUDANÇA DE DIREÇÃO.
INSTALAÇÃO DE PEÇA DE CONEXÃO DE PASSAGEM TOTAL.
Poços em coletores com mudança de direção
CONE
JUNTA ELASTOMÉRICA
JUNTA ELASTOMÉRICA
JUNTA ELASTOMÉRICA
CLIPE ELASTOMÉRICO
CURVA EM ÂNGULO PARA POÇO
BUEIRO
POÇO
Para manter a estanquidade, a conexão ao poço e a
ambas as extremidades do coletor deve ser feita com
as mesmas juntas que têm os tubos para se unirem
entre si.
Quando há mudanças de direção no traçado da rede
de coletores, a prática habitual é instalar um bueiro
no ponto em que a direção muda.
Quando o diâmetro do coletor permite a ligação direta
ao corpo do poço, o sistema de instalação destes
poços permite a ligação com o ângulo necessário.
Quando o poço é instalado por meio de um bueiro,
o sistema SANECOR® fornece curvas de grande
diâmetro para a localização do poço na mudança de
direção.
Cátalogo SANECOR portugués 2022 FINAL.indd 34Cátalogo SANECOR portugués 2022 FINAL.indd 34 02/06/2022 15:12:2802/06/2022 15:12:28
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
SISTEMA
35
POÇOS EM COLETORES DE GRANDE DIÂMETRO COM MUDANÇA DE DIREÇÃO.
Por fim, quando forem necessárias peças de ligação
de passagem completo para coletores de grande
diâmetro, podem ser utilizados cotovelos curtos nas
extremidades das peças de conexão de HDPE, ou
saídas soldadas ao corpo do poço.
Cátalogo SANECOR portugués 2022 FINAL.indd 35Cátalogo SANECOR portugués 2022 FINAL.indd 35 02/06/2022 15:12:2802/06/2022 15:12:28
SISTEMA
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
Sistema de saneamento em PVC corrugado SANECOR®36
ACABAMENTO DO REBORDO DO BUEIRO.
CARGAS VERTICAIS
VEDAÇÃO DA TAMPA
DO BUEIRO
CONE DE REDUÇÃO 1000/600 (HDPE)
AREIA COMPACTADA
BETÃO
ASFALTO
REBORDO DO POÇO.
2.3. Acabamento do poço SANECOR®
No que diz respeito ao enchimento e compactação ao
redor do poço, é ideal tratá-lo da mesma forma que
a tubagem, embora seja verdade que o requisito aqui
é menor para o componente das cargas. No entanto,
é necessário que o enchimento não contenha torrões
ou pedras que possam danificar o corpo ou o cone
do poço.
Também no caso da utilização da base de plástico
estanque, o fundo da vala deve ser curado como no
caso dos tubos.
No que diz respeito ao rebordo do poço, deve
considerar-se que o cone plástico não deve suportar
diretamente as cargas verticais. Se pelo tipo de
superfície final não estiver previsto, deve ser feita uma
pequena laje de betão à volta da boca do cone que,
através da vedação da tampa do bueiro, distribuirá
as cargas de tráfego que, de outro modo, afetariam a
vertical do poço. É claro que a vedação também não
deve assentar na extremidade do cone de plástico.
Deve ter-se em conta que, no caso de tráfego intenso,
a superfície do cone será a que recebe as cargas
mais elevadas, devido à profundidade reduzida
a que se encontra. A desvantagem destas cargas
serem transmitidas através de uma coluna plástica
é que a coluna teria deslocamentos verticais, que
por pequenos que sejam poderiam gretar a camada
de aglomerado.
Se necessário, a altura do cone pode ser ajustada
recortando uma parte do seu colar superior ou, se a
diferença de dimensões for muito grande, cortando
até as ondulações do corpo do poço (cada uma mede
aproximadamente 10 cm).
Cátalogo SANECOR portugués 2022 FINAL.indd 36Cátalogo SANECOR portugués 2022 FINAL.indd 36 02/06/2022 15:12:2902/06/2022 15:12:29
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
SISTEMA
37
DIAGRAMA DA DISPOSIÇÃO DOS POÇOS DE RESSALTO.
POÇOS DE RESSALTO COM O SISTEMA DE POÇOS SANECOR® (À ESQUERDA, O TIPO MADRID).
POÇO DE RESSALTO SANECOR®.
2.4. Poços de Ressalto
O sistema de poços SANECOR® também inclui a
instalação de poços de ressalto estanques. Estes
elementos são utilizados nos casos em que o traçado
do coletor tenha pendentes muito íngremes. Como
o coletor não deve geralmente ter pendentes
superiores a 3º, são utilizados poços com ressaltos
que diminuem esta pendente.
As figuras a seguir mostram a versatilidade do
sistema SANECOR®. A fotografia abaixo é de um poço
de ressalto, que é utilizado quando a diferença de
cotas entre a entrada e a saída do coletor é superior
a 1 m. A entrada de água no poço é desviada para a
base para evitar que a água caia desde cima.
Cátalogo SANECOR portugués 2022 FINAL.indd 37Cátalogo SANECOR portugués 2022 FINAL.indd 37 02/06/2022 15:12:3002/06/2022 15:12:30
SISTEMA
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
Sistema de saneamento em PVC corrugado SANECOR®38
POÇOS DE RESSALTO SANECOR® EM SIFÃO.
CAIXAS DE PASSAGEM DIRETA.
BETONAGEM
BETONAGEM
Caixas de passagem direta
2.5. Caixas e poços especiais
Também são utilizados poços de ressalto em caso da
utilização de sifões para a passagem de obstáculosque interferem com o traçado. Estes poços permitem
que o sifão seja registado.
A tubagem SANECOR dispõe de caixas de passagem
direta para saídas nos diâmetros DN160 e D200.
Fabricadas em polipropileno de alta qualidade, estas
caixas, de grande resistência mecânica devido ao
design prismático do seu corpo central, oferecem uma
alternativa muito fiável às soluções convencionais
 destes elementos.
A estanquidade é garantida através de juntas elásticas
que permitem absorver certos desvios angulares
e assentamentos do terreno, em conformidade
com os requisitos da normativa em vigor. As juntas
são feitas de EPDM com anel de segurança de
PP, em conformidade com a norma UNE-EN 681,
garantindo uma vedação perfeita da instalação.
Estas juntas também são amovíveis. Da mesma
forma, a capacidade hidráulica é otimizada através
da inclinação (3.5%) e da suavidade interna do canal
principal, evitando a acumulação de sedimentos. A
sua colocação em obra é melhorada por:
• Ter uma base inferior aberta que facilita o
assentamento, nivelamento e penetração de betão
durante a instalação.
• Evitar deslocamentos devido às reentrâncias na
secção do corpo da caixa, para encher e compactar
com betão ou areia.
• Possuir simbologia gráfica de setas de direção do
fluxo que impedem uma instalação incorreta.
Cátalogo SANECOR portugués 2022 FINAL.indd 38Cátalogo SANECOR portugués 2022 FINAL.indd 38 02/06/2022 15:12:3002/06/2022 15:12:30
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
SISTEMA
39
GUIA PARA
COMPORTA
SEPARADORA
DE COLHEITA
DE AMOSTRAS
BUJÃO DE BUEIRO
ROSCADO
ENXERTO M-F 87,5º
ADAPTADOR DE PEÇA
LISA-ONDULADO
ADAPTADOR DE PEÇA
LISA-ONDULADO
CAIXA SEPARADORA DE GORDURAS. CAIXA SIFÓNICA
POÇO SIFÓNICO COM SEPARADOR DE GORDURA POÇO PARA RECOLHA DE AMOSTRAS.
POÇOS PARA SEPARAÇÃO DE GORDURAS.
SEPARADOR
DE GORDURAS
SEPARADOR
DE GORDURAS ADAPTADOR PEÇA
LISA-CORRUGADO
GORDURAS
ÁGUA
BETÃO
GORDURAS
ÁGUA
BETÃO
COTOVELO 87,5º
Outras aplicações com caixas e poços SANECOR®®
RAMAL EM T
BUJÃO DE
BUEIRO ROSCADO
ADAPTADOR PEÇA
LISA-ONDULADO
COTOVELO 87,5º
Com o sistema SANECOR® podem executar-se várias
soluções de caixas e poços para diversas aplicações.
Nas imagens seguintes mostramos alguns exemplos,
que são auto-descritivos.
Cátalogo SANECOR portugués 2022 FINAL.indd 39Cátalogo SANECOR portugués 2022 FINAL.indd 39 02/06/2022 15:12:3502/06/2022 15:12:35
SISTEMA
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
Sistema de saneamento em PVC corrugado SANECOR®40
Referências de tubagem corrugada de PVC
SANECOR® (em km)
MADRID 5946
ALBACETE 937
CIUDAD REAL 1082
CUENCA 693
GUADALAJARA 1564
TOLEDO 3655
CASTELA-LA MANCHA 7932
BADAJOZ 1050
CÁCERES 664
EXTREMADURA 1960
CORUNHA 1144
LUGO 286
OURENSE 74
PONTEVEDRA 1518
GALIZA 3022
ASTÚRIAS 627
CANTÁBRIA 632
ÁVILA 257
BURGOS 401
LEÃO 1100
PALÊNCIA 430
SALAMANCA 960
SEGÓVIA 533
SÓRIA 254
VALLADOLID 1370
ZAMORA 182
CASTELA-LEÃO 5487
ÁLAVA 29
GUIPÚZCOA 17
BISCAIA 76
PAÍS BASCO 122
NAVARRA 181
RIOJA 119
HUESCA 810
TERUEL 625
SARAGOÇA 930
ARAGÃO 2366
BARCELONA 1018
GIRONA 664
LLEIDA 375
TARRAGONA 424
CATALUNHA 2480
BALEARES 1158
ALICANTE 1312
CASTELLÓN 550
VALÊNCIA 2006
COM.VALENCIANA 3867
MURCIA 1246
CADIZ 2752
HUELVA 1231
MÁLAGA 1284
SEVILHA 1601
ALMERIA 443
CÓRDOBA 1541
GRANADA 341
JAÉN 1213
ANDALUZIA 10 406
CEUTA 206
MELILLA 66
LAS PALMAS 2759
TENERIFE 156
CANÁRIAS 2916
TOTAL NACIONAL 50 739
PORTUGAL 2884
FRANÇA 1527
RESTO EXPORTAÇÃO 91
TOTAL SANECOR® 55.241
3. Referências de tubagem SANECOR®
A tubagem corrugada SANECOR® é fabricada desde 1992. Desde então, foram realizadas milhares de obras
distribuídas por Espanha, bem como em França e Portugal. A grande maioria tem sido a drenagem por gravidade
e as instalações de saneamento, tanto de águas residuais como de águas pluviais, embora com esta solução,
também tenham sido executadas condutas para irrigação agrícola sem pressão principalmente em obras de
transformação de canais em tubagens enterrados.
O comprimento da tubagem instalada atinge quase 50 000 km, dos quais 90% estão instalados em Espanha.
Os quilómetros de tubagem instalados em cada uma das Comunidades Autónomas são listados abaixo com os
detalhes por província.
Cátalogo SANECOR portugués 2022 FINAL.indd 40Cátalogo SANECOR portugués 2022 FINAL.indd 40 02/06/2022 15:12:3502/06/2022 15:12:35
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
SISTEMA
41
Certificado AENOR de produto
Certificado CERTIF de produto





Certificado AENOR de Producto
Plásticos



 Rafael GARCÍA MEIRO
Director General




 AAEENNOORR IINNTTEERRNNAACCIIOONNAALL SS..AA..UU.
Génova, 6. 28004 Madrid. España
Tel. 91 432 60 00.- www.aenor.com Entidad de certificación de producto acreditada por ENAC con acreditación nº 1/C-PR271


O
rig
in
al
 E
le
ct
ró
ni
co





001/007322


AENOR certifica que la organización

MOLECOR CANALIZACIONES S.L.

con domicilio social en CTRA M-206, S/N 28890 LOECHES (Madrid - España)

suministra Tubos de poli (cloruro de vinilo) no plastificado, de pared estructurada
para aplicaciones de saneamiento subterráneo sin presión. Superficie
interna lisa y externa perfilada.

conformes con UNE-EN 13476-1:2018 (EN 13476-1:2018)
UNE-EN 13476-3:2019 (EN 13476-3:2018)

Marca comercial ADEQUA SANECOR

Más información en el anexo al certificado.

Centro de producción P.I. Alces - AV. de los Vinos, 24 13600 Alcázar de San Juan - Ciudad Real
(España)

Esquema de certificación Para conceder este Certificado, AENOR ha ensayado el producto y ha
comprobado el sistema de la calidad aplicado para su elaboración. AENOR
realiza estas actividades periódicamente mientras el Certificado no haya
sido anulado, según se establece en el Reglamento Particular RP 01.45.

 Este certificado anula y sustituye al 001/006430, de fecha 2021-02-23

Fecha de primera emisión
Fecha de expiración
 2021-11-12
2024-02-17





AENOR Product Certificate
Plastics



 Rafael GARCÍA MEIRO
Chief Executive Officer




 AAEENNOORR IINNTTEERRNNAACCIIOONNAALL SS..AA..UU.
Génova, 6. 28004 Madrid. España
Tel. 91 432 60 00.- www.aenor.com Product certification body accredited by ENAC, number 1/C-PR271


O
rig
in
al
 E
le
ct
ro
ni
c C
er
tif
ic
at
e




001/007322


AENOR certifies that the organization

MOLECOR CANALIZACIONES S.L.

registered office CTRA M-206, S/N 28890 LOECHES (Madrid - España)

supplies Unplasticized polyvinyl chloride (PVC-U) structured-wall pipes for non-
pressure undenground drainage and sewerage. Smooth inner surface and
outer profiled surface.

in compliance with UNE-EN 13476-1:2018 (EN 13476-1:2018)
UNE-EN 13476-3:2019 (EN 13476-3:2018)

Trademark ADEQUA SANECOR

See annex for more information.

Production site P.I. Alces - AV. de los Vinos, 24 13600 Alcázar de San Juan - Ciudad Real
(España)

Certification scheme In order to grant this Certificate, AENOR has tested the product and has
verified the quality system implemented for its manufacture. AENOR
performs these tasks periodically while the Certificate has not been
cancelled, in accordance with Specific Rules RP 01.45.

 This certificate supersedes 001/006430, dated 2021-02-23

First issued on
Validity date
 2021-11-12
2024-02-17
4. Normativas e Certificação
A norma de produto para a tubagem de PVC ondulado SANECOR® é a UNE-EN 13476: "Sistemas de canalização
em materiais plásticos para evacuação e saneamento enterrado sem pressão". A tubagem SANECOR® tem as
marcas de qualidade AENOR (Espanha) e CERTIF (Portugal), de acordo com esta norma. O centro de produção
também possui o certificado de Gestão da Qualidade UNE-EN ISO 9001, nº ER-0440/1996, e o de Gestão
Ambiental UNE-EN ISO 14001, Nº GA-2001/0255.
Cátalogo SANECOR portugués 2022 FINAL.indd 41Cátalogo SANECOR portugués 2022FINAL.indd 41 02/06/2022 15:12:3802/06/2022 15:12:38
SISTEMA
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
Sistema de saneamento em PVC corrugado SANECOR®42
Certificados Sistema de Gestão da Qualidade
Certificados Sistema de Gestão Ambiental
Cátalogo SANECOR portugués 2022 FINAL.indd 42Cátalogo SANECOR portugués 2022 FINAL.indd 42 02/06/2022 15:12:4602/06/2022 15:12:46
 1. A solução sustentável e ótima para redes de saneamento
1.1. Tubagens de saneamento em Espanha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
1.2. Características das tubagens plásticas para saneamento . . . . . . . . . . . . . . . . . . . . . . . . 5
1.3. Otimização de tubagens para saneamento: tubagens SANECOR® . . . . . . . . . . . . . . . 10
1.4. Ficha técnica das tubagens SANECOR® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
1.5. Nota sobre a instalação de tubagens enterradas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
1.6. Acessórios do sistema SANECOR® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
 2. Poços estanques em redes de saneamento
2.1. Caixas e bueiros SANECOR® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
2.2. Componentes e instalação dos bueiros SANECOR® . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
2.3. Acabamento do poço SANECOR® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
2.4. Poço de ressalto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
2.5. Caixas e poços especiais 38
 3. Referências de tubagem SANECOR® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
 4. Normativas e certificação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Conteúdo
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
SISTEMA
A SOLUÇÃO SUSTENTÁVEL E ÓTIMA PARA REDES DE SANEAMENTO
Sistema de saneamento em PVC corrugado SANECOR®2
SISTEMA
43
Cátalogo SANECOR portugués 2022 FINAL.indd 2Cátalogo SANECOR portugués 2022 FINAL.indd 2 02/06/2022 15:11:4302/06/2022 15:11:43
Ju
ni
o
20
17
SA
SE
(c
)-1
-1
-2
.0
00
Sanecor®
Sistema de Saneamiento en PVC Corrugado
La solución sostenible y óptima para redes de saneamiento
Gama Soporte técnico
y comercial
Servicio
logístico
Material classification
La Nueva Generación de Tuberías de PVC Orientado
YEAR
WARRANTY
TO
M
 P
VC
-O
 Pipes
La excelencia en las conducciones de agua a presión
Sanecor®
Sistema de Saneamiento en PVC Corrugado
La solución sostenible y óptima para redes de saneamiento
Soporte técnico
y comercial
Servicio
logístico
Material classification
La Nueva Generación de Tuberías de PVC Orientado
YEAR
WARRANTY
TO
M
 P
VC
-O
 Pipes
La excelencia en las conducciones de agua a presión
Sistema de saneamento em PVC corrugado
Máxima eficiência para redes de esgotos
MOLECOR
Ctra. M-206 Torrejón-Loeches Km 3.1 - 28890 Loeches (Madri) - Espanha
T: + 34 949 801 459 | F: + 34 949 297 409
GA-2001/0255
Serviço
logístico
Suporte técnico
e comercial
GamaProdutos
diferenciados e
inovadores
QualidadeExperiência
001/007322
UNE-EN 13476-1
UNE-EN 13476-3
T. + 34 949 801 459
F. + 34 949 297 409
T. + 35 1 913 739 977
T. + 34 911 337 090
F. + 34 916 682 884
T. + 35 1 913 739 977
sac@molecor.com info@molecor.comwww.molecor.com
GESTIÓN
DE LA CALIDAD
ISO 9001
ER-0440/1996
M
ol
ec
or
©
 Ju
nh
o
20
22
 S
AN
EC
O
R®
 é
 u
m
a
m
ar
ca
 re
gi
st
ad
a
Cátalogo SANECOR portugués 2022 FINAL.indd 1Cátalogo SANECOR portugués 2022 FINAL.indd 1 02/06/2022 15:11:3602/06/2022 15:11:36
