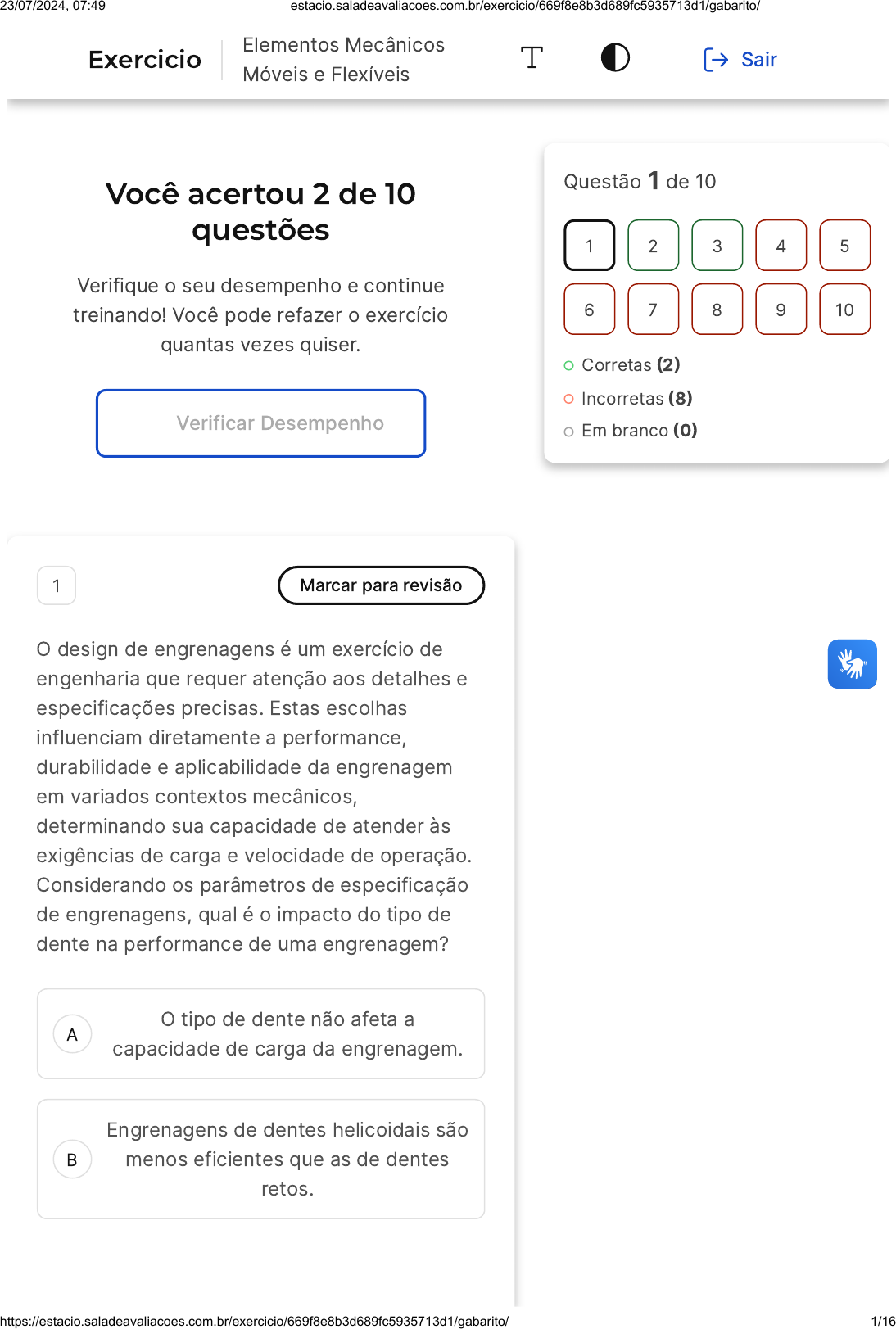

Você acertou 2 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
1 Marcar para revisão
O design de engrenagens é um exercício de
engenharia que requer atenção aos detalhes e
especificações precisas. Estas escolhas
influenciam diretamente a performance,
durabilidade e aplicabilidade da engrenagem
em variados contextos mecânicos,
determinando sua capacidade de atender às
exigências de carga e velocidade de operação.
Considerando os parâmetros de especificação
de engrenagens, qual é o impacto do tipo de
dente na performance de uma engrenagem?
O tipo de dente não afeta a
capacidade de carga da engrenagem.
Engrenagens de dentes helicoidais são
menos eficientes que as de dentes
retos.
Questão 1 de 10
Corretas �2�
Incorretas �8�
Em branco �0�
1 2 3 4 5
6 7 8 9 10
Exercicio
Elementos Mecânicos
Móveis e Flexíveis
Sair
23/07/2024, 07:49 estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/ 1/16
C
D
E
Engrenagens de dentes retos são
preferíveis para aplicações que
requerem transmissão silenciosa de
potência.
Engrenagens de dentes helicoidais
permitem uma operação mais suave e
silenciosa, comparativamente às de
dentes retos.
O material da engrenagem é o único
fator que determina sua durabilidade,
independentemente do tipo de dente.
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
O tipo de dente em uma engrenagem afeta
diretamente sua performance e
aplicabilidade. Engrenagens de dentes
helicoidais, por exemplo, engatam mais
gradualmente que as de dentes retos,
resultando em uma operação mais suave e
com menos ruído. Este princípio é
fundamental para a seleção de
engrenagens em aplicações onde a
minimização de vibração e ruído é crítica.
As alternativas incorretas sugerem
compreensões equivocadas sobre a
relação entre o tipo de dente, eficiência, e
requisitos de aplicação, contradizendo
princípios estabelecidos de design e
operação de engrenagens.
23/07/2024, 07:49 estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/ 2/16
A
B
C
D
E
2 Marcar para revisão
No engrenamento de engrenagens, os raios
primitivos dos círculos de contato devem rolar
um sobre o outro sem escorregar para garantir
uma transmissão eficaz e constante de
movimento. Qual é o resultado direto da correta
aplicação dos raios primitivos no engrenamento
de engrenagens?
Aumento na produção de calor devido
ao atrito.
Redução na necessidade de
lubrificação das engrenagens.
Velocidade angular constante durante
a transmissão de movimento.
Diminuição da eficiência na
transmissão de potência.
Incremento na ocorrência de desgaste
entre os dentes das engrenagens.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Quando os raios primitivos das
engrenagens são corretamente aplicados,
eles rolam sem escorregar um sobre o
outro, o que é fundamental para manter a
velocidade angular constante. Isso é crucial
23/07/2024, 07:49 estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/ 3/16
A
B
C
para a eficiência e precisão na transmissão
de movimento em sistemas mecânicos. As
alternativas incorretas introduzem
conceitos como aumento de calor,
desgaste e eficiência que não estão
diretamente relacionados com a precisão
do raio primitivo.
3 Marcar para revisão
O pinhão da figura gira a 1800 RPM no sentido
horário. Assinale a alternativa correta sobre o
trem de engrenagens nessa situação.
Fonte: BUDYNAS E NISBETT, 2011, pag 733
A engrenagem 5 gira a 1800 RPM no
sentido contrário da engrenagem 2.
A engrenagem 5 gira a 1800 RPM no
mesmo sentido da engrenagem 2.
A engrenagem 5 gira a 379,8 RPM no
mesmo sentido da engrenagem 2.
23/07/2024, 07:49 estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/ 4/16
D
E
A engrenagem 5 gira a 379,8 RPM no
sentido contrário da engrenagem 2.
A engrenagem 5 gira a 8530,8 RPM no
mesmo sentido da engrenagem 2.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
4 Marcar para revisão
Um pinhão de ferro fundido de 24 dentes,
módulo de 5 mm, um ângulo de pressão de 20°
move uma engrenagem de ferro fundido de 48
dentes. O pinhão é gira a 50 RPM. Para um fator
de projeto n �2 a potência máxima que pode
ser transmitida com este conjunto de
engrenagens considerando a tensão de contato
admissível  S �� 690 MPa e largura de face do
d
c
23/07/2024, 07:49 estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/ 5/16
A
B
C
D
E
dente F � 60 mm e C �163 √MPa.p
Potência máxima H�973 W
Potência máxima H�3,89 kW
Potência máxima H�973 kW
Potência máxima H�3,89 MW
Potência máxima H�885 W
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
23/07/2024, 07:49 estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/ 6/16
A
B
5 Marcar para revisão
Um pinhão de aço tem um módulo de 1 mm e 16
dentes cortados no sistema de profundidade
total de 20° e deve transmitir 0,15 kW a 400
RPM. Se a tensão admissível para o material é
de 150 MPa, considerado à flexão, a largura da
face do dente do pinhão. Dado: O fator de
Lewys para 16 dentes Y�0,296.
F � 9,4 mm
F � 15,7 mm
23/07/2024, 07:49 estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/ 7/16
C
D
E
F � 10,5 mm
F � 9,9 mm
F �  5,5 mm
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
O diâmetro do pinhão é
Velocidade da linha primitiva
A carga transmitida
O fator de velocidade para dente cortado
O fator de Lewys para 16 dentes Y�0,296.
Assim a tensão de flexão é
Logo,
Como esse valor é superior o passo circular
p=3,14 mm, e o valor calculado é maior que
3p esse valor pode ser utilizado. Logo
F�10,5 mm.
23/07/2024, 07:49 estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/ 8/16
A
B
C
D
E
6 Marcar para revisão
O engrenamento eficaz entre duas engrenagens
depende do correto cálculo da distância entre
os centros. Esta configuração assegura que os
dentes de ambas engrenagens se encaixem
perfeitamente, minimizando desgaste e
maximizando a eficiência de transmissão.
O que assegura a correta distância entre
centros no engrenamento de duas
engrenagens?
A soma dos raios primitivos das
engrenagens.
A diferença entre os raios primitivos
das engrenagens.
A multiplicação dos raios primitivos
das engrenagens.
A divisão dos raios primitivos das
engrenagens.
A média dos raios primitivos das
engrenagens.
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
No engrenamento de engrenagens, a
distância entre os centros é crítica e deve
ser exatamente a soma dos raios primitivos
de cada engrenagem envolvida. Isso
23/07/2024, 07:49 estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/ 9/16
garante queos dentes de ambas as
engrenagens se encaixem corretamente e
rolem sem escorregar, essencial para uma
transmissão suave e eficaz do movimento.
As alternativas incorretas, que sugerem
operações matemáticas diferentes, não
resultariam em um engrenamento correto e
poderiam levar a uma falha mecânica.
7 Marcar para revisão
O eixo a na figura tem uma potência de
entrada de 75 kW a uma velocidade de 1000
rev/min no sentido anti-horário. As
engrenagens têm um módulo de 5 mm e um
ângulo de pressão de 20°. A engrenagem 3 é
um intermediário. �Na figura 17D � 17 dentes
na engrenagem 2 e assim para as outras
engrenagens). Assinale a afirmativa correta
quanto à força F   que a engrenagem 3
exerce contra o eixo b e quanto ao   torque
T  que a engrenagem 4 exerce no eixo c.
Fonte: BUDYNAS E NISBETT, 2015, pag 718
3b
4c
23/07/2024, 07:49 estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/ 10/16
A
B
C
D
E
F �16,85 kN  e T �2,1 5 no
sentido horário
3b 4c
F �16,85 kN  e T �1,08  no sentido
horário
3b 4c
F �33,70 kN  e T �2,1 5 no sentido
anti-horário
3b 4c
F �� 33,70 kN  e T �2,1 5 no sentido
anti-horário
3b 4c
F �� 16,85 kN  e T �2,1 5 no sentido
horário
3b 4c
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
Gabarito Comentado
23/07/2024, 07:49 estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/ 11/16
A
B
C
8 Marcar para revisão
Uma polia com diâmetro de 320 mm, força
inicial de F�945 N, gira a 1620 RPM. O ângulo
de contato dessa polia é de 192O e o
coeficiente de atrito entre a correia e a polia é
de 0,25. A potência transmitida por esse
sistema é.
i
203 W
101,5 W
20,3 kW
23/07/2024, 07:49 estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/ 12/16
D
E
10,5 kW
6,37 kW
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
9 Marcar para revisão
Um redutor de velocidade tem dentes cortados
de profundidade total de 20° e consiste em um
pinhão de ferro fundido de 20 dentes que
23/07/2024, 07:49 estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/ 13/16
A
B
C
D
E
aciona uma engrenagem de 32 dentes. A
potência transmitida é de 10 kW a uma
velocidade do pinhão de 1000 RPM. Para um
módulo de 4 mm, uma largura de face de 50
mm e um coeficiente elástico de
engrenamento C �163√MPa.
A tensão de contato é:
p
σ �26,6 MPa.C
σ �399,9 MPa.C
σ ��  399,9 MPa.C
σ �615,7 MPa.C
σ ��  615,7 MPa.C
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
23/07/2024, 07:49 estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/ 14/16
A
B
10 Marcar para revisão
Considerando o projeto de freios, embreagens
e volantes são feitas as afirmações abaixo.
Assinale a alternativa correta sobre essas
afirmações.
I � O projeto de freios e de embreagens são
baseados em princípios bastante diferentes.
II � O volante é utilizado para provocar choques
na transmissão de movimento.
III � Os efeitos centrífugos devem ser
considerados no projeto de embreagens de
anel interno expansível.
Apenas I está correta.
Apenas II está correta.
23/07/2024, 07:49 estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/ 15/16
C
D
E
Apenas III está correta.
I e II estão corretas.
I e III estão corretas.
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
Os projetos de freios e embreagens são
semelhantes pois tanto freios quanto
embreagens têm a finalidade de igualar a
velocidade de dois elementos mecânicos.
Quando projetamos embreagens de anel
interno expansível devemos considerar os
efeitos centrífugos, ao contrário dos freios
onde as sapatas não estão girando.
Quando transmitimos movimento ou
energia entre elementos mecânicos o
volante deve ser projetado de maneira a
reduzir o choque e tonar a transmissão
mais suave.
23/07/2024, 07:49 estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/669f8e8b3d689fc5935713d1/gabarito/ 16/16
