LLiissttaa ddee eexxeerrccíícciiooss 22
RReessiissttêênncciiaa ddooss MMaatteerriiaaiiss II
maio de 2017
Prof. Dra. Christiane Areias Trindade
Acadêmico:______________________________________________
RGA:__________________ Turma: T01 Engenharia Civil
UUnniivveerrssiiddaaddee FFeeddeerraall ddee
MMaattoo GGrroossssoo ddoo SSuull
CARGA AXIAL – TENSÕES E DEFORMAÇÕES (Hibbeler, capítulo 4)

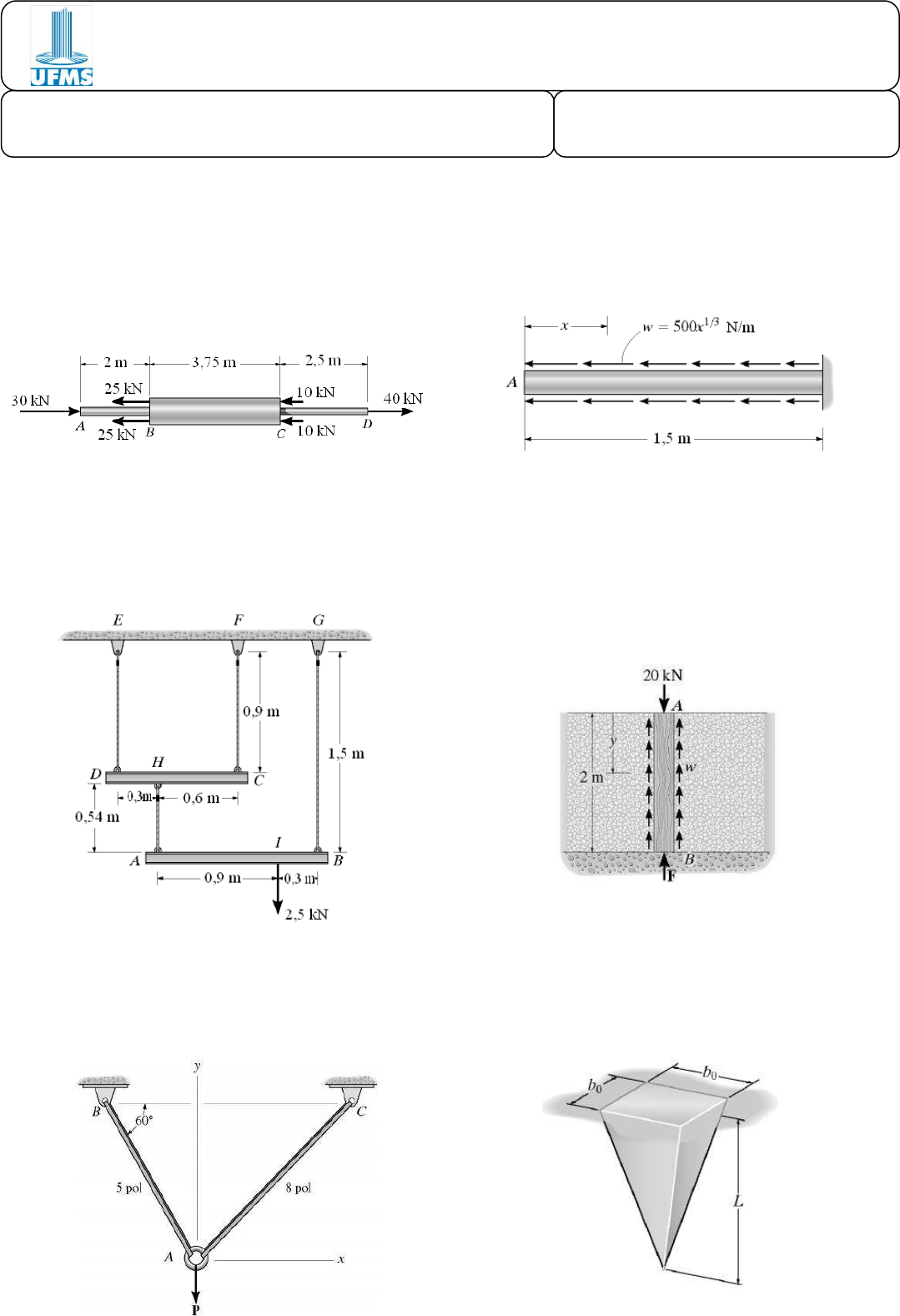

4.4 O eixo de cobre está sujeito à cargas axiais
mostradas na figura. Determine o deslocamento da
extremidade A em relação à extremidade D se os
diâmetros de cada segmento forem dAB = 20 mm,
dBC = 25 mm e dCD = 12 mm. Considere
Ecobre = 126 GPa.


4.10 A barra tem área de seção transversal de
1.800 mm
2
 e E = 250 GPa. Determine o deslocamento
da extremidade da barra quando submetida ao
carregamento distribuído.


4.9 A carga é sustentada pelos quatro cabos de aço
inoxidável 304 (E = 193 GPa) conectados aos
elementos rígidos AB e CD. Determine o ângulo de
inclinação de cada elemento após a aplicação da
carga de 2,5 kN. A posição original dos elementos era
horizontal e cada cabo tem área de seção transversal
de 16 mm
2
.

4.23 A estaca é feita de madeira e tem diâmetro de
60 mm. Se estiver sujeita a uma carga de 20 kN e o solo
proporcionar resistência ao atrito uniformemente
distribuída ao longo do comprimento da estaca e variar
linearmente de w = 0 em y = 0 e w = 3 kN/m em y = 2 m,
determine a força F em sua parte inferior necessária para
haver equilíbrio. Calcule também qual é o deslocamento
da parte superior da estaca, A, em relação à sua parte
inferior, B. Despreze o peso da estaca. Emad = 13,1 GPa.


EX 1 Duas Barras são usadas para suportar uma car-
ga. Sem ela, o comprimento de AB é 5 pol, o de AC é 8
pol, e o anel em A tem coordenadas (0,0). Se a carga P
atua sobre o anel em A, a deformação normal em AB
torna-se AB = 0,02 pol/pol e a deformação normal em
AC torna-se AC = 0,035 pol/pol. Determinar as coorde-
nadas de posição do anel devido à carga.

4.29 A peça fundida é feita de um material com peso
específico  e módulo de elasticidade E. Se ela tiver a
forma da pirâmide cujas dimensões são mostradas na
figura, determine até que distância sua extremidade será
deslocada pela ação da gravidade quando estiver
suspensa na posição vertical





EX 2. O conjunto composto por dois segmentos de haste
circular, um de alumínio e outro de cobre, está preso ao
apoio rígido C, quando T1 = 20
o
C. Sobre o conjunto estão
atuando as cargas mostradas. Após a aplicação das cargas,
e se a temperatura for aumentada até T2 = 45
o
C, qual o
deslocamento do ponto A?

Ex 3 O conjunto é composto de três segmentos de haste, de
três materiais diferentes, como mostra a figura, e está preso
à parede rígida B. Sobre o conjunto estão atuando as cargas
mostradas. Determine:
a) a tensão normal em cada segmento.
b) o deslocamento da extremidade A da barra.
c) o comprimento final de cada segmento.


4.36 O tubo de aço A-36 (E = 200 GPa) tem raio externo de
20 mm e raio interno de 15 mm. Se ele se ajustar
exatamente entre as paredes fixas antes de ser carregado,
determine a reação nas paredes quando for submetido à
carga mostrada.


4.37 O poste A de aço inoxidável 304 (E = 193 GPa) tem
diâmetro d= 50 mm e está embutido em um tubo B de
latão vermelho C83400 (E = 101 GPa). Ambos estão
apoiados sobre a superfície rígida. Se for aplicada uma
força de 25 kN à tampa rígida, determine a tensão normal
média desenvolvida no poste e no tubo.


4.32 A coluna é construída de concreto de alta resistência e
seis barras de aço A-36 (E = 200 GPa). Se ela for submetida
a uma força axial de 150 kN, determine o diâmetro exigido
para cada barra, de modo que 1/4 da carga seja suportada
pelo concreto e 3/4, pelo aço.

4.31 A coluna é construída de concreto de alta resistência
e seis barras de aço A-36 (E = 200 GPa). Se ela for
submetida a uma força axial de 150 kN, determine a
tensão normal média no concreto e em cada barra. Cada
uma das barras tem diâmetro de 20 mm.


4.57 A barra está presa por um pino em A e é sustentada
por duas hastes de alumínio, cada uma com diâmetro de
25 mm e o módulo de elasticidade Ealu = 70 GPa.
Considerando que a barra é rígida e inicialmente vertical,
determine a força em cada haste quando for aplicada uma
força de 10 kN.



4.70 A chave elétrica fecha quando as hastes de ligação CD
e AB se aquecem, o que provoca a translação e a rotação
do braço rígido BDE até fechar o contato em F. A posição
horiginal de BDE é vertical e a temperatura é 20
o
C. Se AB
for feita de bronze (E = 103 GPa ;  = 17.10
-6
/
o
C) e CD de
alumínio (E = 68,9 GPa ;  = 24.10
-6
/
o
C), determine o
espaço s exigido entre os contatos para a chave fechar
quando a temperatura atingir 110
o
C.

4.72 Os diâmetros e materiais de fabricação do conjunto
são indicados na figura. Se o conjunto estiver bem
ajustado entre os apoios fixos quando a temperatura é T1 =
20
o
C, determine a tensão normal média em cada material
quando a temperatura atingir T2 = 40
o
C.



4.77 / 4.78 Os dois segmentos de haste circular, um de
alumínio e outro de cobre, estão presos às paredes rígidas
de tal modo que há uma folga de 0,2 mm entre eles quando
T1 = 15
o
C. Qual é a maior temperatura T2 exigida para
apenas fechar a folga? Determine a tensão normal média
em cada haste se T2 = 150
o
C. Calcule também o novo
comprimento do segmento de alumínio. Cada haste tem
diâmetro de 30 mm.



4.45 O carregamento distribuído é sustentado pelas três
barras de suspensão. AB e EF são feitas de alumínio e CD
é feita de aço. Se cada barra tiver área da seção
transversal de 450 mm
2
, determine a intensidade máxima
w do carregamento distribuído de modo a não ultrapassar
a tensão admissível adm,aço = 180 MPa e adm,alu = 94 MPa.
Considere Eaço = 200 GPa e Ealu = 70 GPa


Ex 4 O conjunto é composto de três segmentos de haste, de
três materiais diferentes, e está preso à parede rígida A,
com uma folga entre a extremidade D e a parede, quando o
conjunto está a uma temperatura T1 = 10
o
C. Sobre o
conjunto estão atuando as cargas mostradas. Quando a
temperatura atinge T2 = 40
o
C, quais as reações nos apoios
A e D? Determine as tensões em cada trecho e o
comprimento final de cada trecho.
