Problemas de Fluidos

Prévia do material em texto

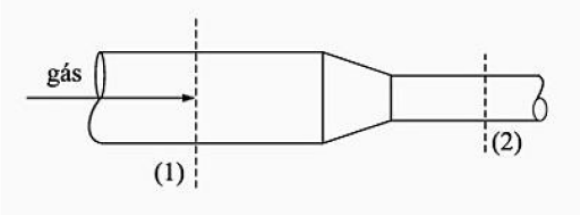

1. Um gás escoa em regime permanente no trecho de tubulação da figura. Na
seção 1, tem-se A1 = 20 cm², ρ1 = 4 kg/m³ e v1 = 30 m/s. Na seção 2, tem-se A2
= 10 cm² e ρ2 = 12 kg/m³. Qual a velocidade na seção 2?

A1 = 20 cm²
ρ1 = 4 kg/m³
v1 = 30 m/s
A2 = 10 cm²
ρ2 = 12 kg/m³
v2 = ?

𝑄𝑚,1 = 𝑄𝑚,2
𝜌1. 𝑣1. 𝐴1 = 𝜌2. 𝑣2. 𝐴2
4. 30. 20 = 12. 𝑣2. 10
𝑣2 = 20 𝑚/𝑠

2. O esquema a seguir corresponde à seção longitudinal de um canal de 25
cm de largura. Admitindo o escoamento bidimensional e sendo o diagrama de
velocidade dado por v = 30y-y² (y em cm; v em cm/s), bem como o peso
específico: 900 N/m³, a viscosidade cinemática do fluido: 7x10-5 m²/s, g = 10
m/s², determinar:
a) O gradiente de velocidade para y = 2 cm;
b) A máxima tensão de cisalhamento na seção;
c) A velocidade média na seção;
d) A vazão em massa na seção.

h = 5 cm
b = 25 cm
ν = 7 x 10-5 N.s/m²
γ = 900 N/m³
V = 30y-y²

𝛾 = 𝜌. 𝑔
900 = 𝜌. 10
𝜌 = 90 𝑘𝑔/𝑚³

𝜈 =
𝜇
𝜌

7. 10−5 =
𝜇
90

𝜇 = 6,3. 10−3 𝑁. 𝑠/𝑚²
a)
𝑑𝑣
𝑑𝑦
=?
𝑑𝑣
𝑑𝑦
= 30 − 2𝑦
𝑑𝑣
𝑑𝑦
= 30 − 2.2
𝑑𝑣
𝑑𝑦
= 26 𝑠−1

b)
𝜏 = 𝜇
𝑑𝑣
𝑑𝑦

𝜏𝑚á𝑥 = 𝜇 (
𝑑𝑣
𝑑𝑦
)
𝑚á𝑥

𝑑𝑣
𝑑𝑦
= 30 − 2. 0
𝑑𝑣
𝑑𝑦
= 30 𝑠−1

𝜏𝑚á𝑥 = 6,3 . 10−3. 30
𝜏𝑚á𝑥 = 0,189 𝑁/𝑚²

c)

𝑣𝑚 =
1
𝐴
∫ 𝑣𝑑𝐴

𝑣𝑚 =
1
𝑏. ℎ
∫ (30𝑦 − 𝑦2) 𝑏𝑑𝑦
ℎ
0

𝑣𝑚 =
1
ℎ
∫ 30𝑦 − 𝑦2𝑑𝑦
ℎ
0


𝑣𝑚 =
1
ℎ
(15𝑦2 −
𝑦3
3
)|
0
ℎ

𝑣𝑚 =
1
ℎ
(15ℎ2 −
ℎ3
3
)

𝑣𝑚 =
1
5
(15. 52 −
53
3
)

𝑣𝑚 = 66,67 𝑐𝑚/𝑠
d)
𝑄𝑚 = 𝜌. 𝑣. 𝐴

𝑄𝑚 = 90.0,67.0,25.0,05
𝑄𝑚 = 0,75 𝑘𝑔/𝑠


3. Determinar a velocidade do jato do líquido no orifício do tanque de grandes
dimensões da figura considerando que altura do reservatório 5 m. Considerar o
fluido ideal.





𝑧1 +
𝑣1
2
2𝑔
+
𝑃1
𝛾
= 𝑧2 +
𝑣2
2
2𝑔
+
𝑃2
𝛾

ℎ + 0 + 0 = 0 +
𝑣2
2
2𝑔
+ 0
ℎ =
𝑣2
2
2𝑔

𝑣2 = √2𝑔ℎ
𝑣2 = √2.10.5 = 10 𝑚/𝑠




4. A pressão no ponto S do sifão da figura não deve cair a abaixo de 25 kPa
(abs). Desprezando as perdas determinar:
a) A velocidade do fluido;
b) A máxima altura do ponto S em relação ao ponto A.





 a)
𝑧𝐴 +
𝑣𝐴
2
2𝑔
+
𝑃𝐴
𝛾
= 𝑧𝐵 +
𝑣𝐵
2
2𝑔
+
𝑃𝐵
𝛾

𝑧𝐴 + 0 + 0 = 0 +
𝑣𝐵
2
2𝑔
+ 0
𝑧𝐴 =
𝑣𝐵
2
2𝑔

1,2 =
𝑣𝐵
2
2.10

𝑣𝐵 = √2.10.1,2 = 4,89 𝑚/𝑠

b)
𝑃𝑎𝑏𝑠 = 𝑃𝑎𝑡𝑚 + 𝑃𝑠
25 = 100 + 𝑃𝑠
𝑃𝑠 = −75 𝑘𝑃𝑎

𝑧𝐴 +
𝑣𝐴
2
2𝑔
+
𝑃𝐴
𝛾
= 𝑧𝑠 +
𝑣𝑠
2
2𝑔
+
𝑃𝑠
𝛾

𝑧𝐴 + 0 + 0 = 𝑧𝑠 +
4,892
2.10
+
(−75000)
10000


𝑧𝑠 − 𝑧𝐴 = −
4,892
2.10
+
75000
10000


𝑧𝑠 − 𝑧𝐴 = −1,19 + 7,5
𝑧𝑠 − 𝑧𝐴 = 6,31 𝑚


5. Considere a água que flui através de um bocal horizontal convergente-
divergente a uma vazão volumétrica de 3 L/s. O diâmetro da garganta é
igual a 1/3 da dimensão do diâmetro da entrada do tubo, cuja diâmetro é
de 8 cm. Admitindo um escoamento sem atrito e considerando a pressão
na entrada de 50 kPa, determine a pressão na saída da garganta.

Q = 3 L/s = 0,003 m³/s
D1 = 8 cm = 0,08 m
D2 = 8/3 cm = 0,0267 m
P1 = 50 kPa = 50.000 Pa
P2 = ?

Aplicando a equação da continuidade nas seções, tempos:

𝑄1 = 𝐴1. 𝑣1
𝑄 =
𝜋𝐷1
2
4
. 𝑣1
0,003 =
𝜋. 0,082
4
. 𝑣1
𝑣1 = 0,60 𝑚/𝑠


Fluido incompressível.
𝑄𝑚,1 = 𝑄𝑚,2 → 𝑄1 = 𝑄2

𝑄2 = 𝐴2. 𝑣2
𝑄2 =
𝜋𝐷2
2
4
. 𝑣2
0,003 =
𝜋. 0,02672
4
. 𝑣2
𝑣2 = 5,36 𝑚/𝑠


Aplicando a equação de Bernoulli, temos:

𝑧1 +
𝑣1
2
2𝑔
+
𝑃1
𝛾
= 𝑧2 +
𝑣2
2
2𝑔
+
𝑃2
𝛾


0 +
0,602
2.10
+
50000
10000
= 0 +
5,362
2.10
+
𝑃2
10000


0 + 0,018 + 5 = 0 + 1,436 +
𝑃2
10000

0,01782 + 5 − 1,4354 = +
𝑃2
10000

𝑃2 = 35820 𝑃𝑎 = 35,8 𝑘𝑃𝑎



6. Qual a vazão de óleo no tubo convergente da figura, para elevar uma coluna
de 20 cm de óleo no ponto (0)? Dados: desprezar as perdas; γóleo = 8.000
N/m³.


γóleo = 8.000 N/m³
D0 = 80 mm = 0,08 m
D1 = 40 mm = 0,04 m
P0/γ = 20 cm = 0,20 m
Q = ?


Da equação de Bernoulli, temos:

𝑧0 +
𝑣0
2
2𝑔
+
𝑃0
𝛾
= 𝑧1 +
𝑣1
2
2𝑔
+
𝑃1
𝛾

0 +
𝑣0
2
2.10
+ 0,20 = 0 +
𝑣1
2
2.10
+ 0
0,2 =
𝑣1
2
20
−
𝑣0
2
20


𝑣1
2 − 𝑣0
2 = 4 (eq. 1)

Da equação da continuidade:

𝑄0 = 𝑄1
𝐴0. 𝑣0 = 𝐴1. 𝑣1

𝜋. 𝐷0
2
4
. 𝑣0 =
𝜋. 𝐷1
2
4
. 𝑣1

𝑣0 =
𝐷1
2
𝐷0
2 . 𝑣1
𝑣0 =
0,042
0,082
. 𝑣1

𝑣0 = 0,25𝑣1 (eq. 2)

Substituindo a equação (2) em (1), temos que:

𝑣1
2 − (0,25𝑣1)2 = 4
𝑣1
2 − 0,0625𝑣1
2 = 4
0,9375𝑣1
2 = 4
𝑣1 = √
4
0,9375

𝑣1 = 2,07 𝑚/𝑠

𝑣0 = 0,25. 𝑣1
𝑣0 = 0,25 . 2,07
𝑣0 = 0,52 𝑚/𝑠

Vazão volumétrica:
𝑄0 = 𝐴0. 𝑣0
𝑄0 =
𝜋. 𝐷0
2
4
. 𝑣0
𝑄0 =
𝜋. 0,082
4
. 0,52

𝑄0 = 2,61. 10−3 𝑚3/𝑠 = 2,61 𝐿/𝑠

Vazão massica:

𝛾 = 𝜌. 𝑔
8000 = 𝜌. 10

𝜌 = 800 𝑘𝑔/𝑚³

𝑄𝑚,0 = 𝜌. 𝑄0
𝑄𝑚,0 = 800. 2,61. 10−3
𝑄𝑚,0 = 2,08 𝑘𝑔/𝑠


7. Sabendo que a potência da bomba é 3 kW, seu rendimento 75% e que o
escoamento é de (1) para (2), determinar:
a) A vazão;
b) A carga manométrica da bomba;
c) A pressão do gás.

Dados: H1,2 = H5,6 = 1,5 m
 H3,4 = 0,7 m; H4,5 = 0 m
 A4 = 100 cm²; A4 = 3A5
 γágua = 10.000 N/m³













a)
Aplicando a equação de Bernoulli entre os pontos 4 e 5:
𝑧4 +
𝑣4
2
2𝑔
+
𝑃4
𝛾
= 𝑧5 +
𝑣5
2
2𝑔
+
𝑃5
𝛾
+ 𝐻4,5
𝑧4 +
𝑣4
2
2𝑔
+
𝑃4
𝛾
= 𝑧5 +
𝑣5
2
2𝑔
+
𝑃5
𝛾
+ 0
𝑃4
𝛾
−
𝑃5
𝛾
−=
𝑣5
2
2𝑔
−
𝑣4
2
2𝑔


𝑣5
2 − 𝑣4
2
2𝑔
=
𝑃4 − 𝑃5
𝛾
 𝑒𝑞. (1)

Cálculo de pressão nos pontos 4 e 5:

𝑃4 + 𝛾 ℎ − 𝛾𝐹ℎ = 𝑃5

𝑃4 − 𝑃5 = (𝛾𝐹 − 𝛾) ℎ 𝑒𝑞. (2)


Substituindo a equação (1) em (2), temos:

𝑣5
2 − 𝑣4
2
2𝑔
=
(𝛾𝐹 − 𝛾) ℎ
𝛾


𝑣5
2 − 𝑣4
2 =
2𝑔(𝛾𝐹 − 𝛾) ℎ
𝛾


𝑣5
2 − 𝑣4
2 =
2.10(1,2. 105 − 104) 0,8
104


𝑣5
2 − 𝑣4
2 = 176 𝑒𝑞. (3)

Da equação da continuidade, temos:
𝑄4 = 𝑄5

𝑣4𝐴4 = 𝑣5𝐴5

𝑣4. 3𝐴5 = 𝑣5𝐴5
𝑣5 = 3𝑣4 𝑒𝑞. (4)

Substituindo a equação (4) em (3), temos:

(3𝑣4)2 − 𝑣4
2 = 176
9𝑣4
2 − 𝑣4
2 = 176
𝑣4
2 = 176/8
𝑣4 = √22 = 4,69 𝑚/𝑠

𝑄4 = 𝑣4𝐴4
𝑄4 = 4,69.100. 10−4
𝑄4 = 0,0469
𝑚3
𝑠
= 46,9 𝐿/𝑠

b)

Pot = 3 kW = 3000 W
nB = 0,75
𝑃𝑜𝑡,𝐵 =
𝛾𝐻𝑚𝑄
𝜂𝐵


3000 =
104. 𝐻𝑚 . 0,0469
0,75


𝐻𝑚 = 4,80 𝑚

c)

𝐻𝑃 = 𝐻1,2 + 𝐻3,4 + 𝐻4,5 + 𝐻5,6
𝐻𝑃 = 1,5 + 0,7 + 0 + 1,5
𝐻𝑃 = 3,7 𝑚

Aplicando a equação de Bernoulli entre os pontos 1 e 6:

𝑧1 +
𝑣1
2
2𝑔
+
𝑃1
𝛾
+ 𝐻𝑚 = 𝑧6 +
𝑣6
2
2𝑔
+
𝑃6
𝛾
+ 𝐻𝑃
0 + 0 + 0 + 4,8 = 6 + 0 +
𝑃6
𝛾
+ 3,7

4,8 = 6 +
𝑃6
𝛾
+ 3,7
4,8 − 6 − 3,7 =
𝑃6
𝛾

𝑃6
𝛾
= −4,9 𝑚𝑐𝑎

𝑃6 = −4,9 . 10000
𝑃6 = −49000 𝑃𝑎 = −49𝑘𝑃𝑎

8. Na instalação da figura, a máquina M2 fornece ao fluido uma energia por
unidade de peso de 30 m e a perda de carga total do sistema é 15 m.
Determinar:

a) A potência da máquina M1, sendo nm1 = 0,8;
b) A pressão na seção 2 em mca;
c) A perda de carga no trecho 2-5 da instalação.

Dados: Q = 20 L/s; γágua = 10.000 N/m³; g = 10 m/s²; A = 10 cm² (área
da seção nos tubos).


Hm,2 = 30 m
HP,0-5 = 15 m
nm1 = 0,8
Q = 20 L/s = 0,02 m³/s
A = 10 cm² = 0,001 m²

𝑄 = 𝑣. 𝐴
𝑣 =
𝑄
𝐴
=
0,02
0,001

𝑣 = 20 𝑚/𝑠
 a)

Carga total de energia:
- Seção 0
𝐻0 = 𝑧0 +
𝑣0
2
2𝑔
+
𝑃0
𝛾

𝐻0 = 10 + 0 +
0,25. 106
104

𝐻0 = 35 𝑚
- Seção 1

𝐻1 = 𝑧1 +
𝑣1
2
2𝑔
+
𝑃1
𝛾

𝐻1 = 5 +
202
2.10
+
0,2. 106
104

𝐻1 = 45 𝑚

𝐻1 > 𝐻0 𝑠𝑒𝑛𝑡𝑖𝑑𝑜 𝑑𝑜 𝑒𝑠𝑐𝑜𝑎𝑚𝑒𝑛𝑡𝑜 𝑑𝑒 (5) 𝑝𝑎𝑟𝑎 (0)

Aplicando a equação de Bernoulli entre os pontos 5 e 0:
𝐻5 + 𝐻𝑚,2 + 𝐻𝑚,1 = 𝐻0 + 𝐻𝑃
𝑧5 +
𝑣5
2
2𝑔
+
𝑃5
𝛾
+ 𝐻𝑚,2 + 𝐻𝑚,1 =𝐻0 + 𝐻𝑃
5 + 0 +
0,4. 106
104
+ 30 + 𝐻𝑚,1 = 35 + 15

𝐻𝑚,1 = −25 𝑚 (turbina)

A potência da turbina:

𝑃𝑜𝑡,𝑇 = 𝛾𝐻𝑚𝑄. 𝜂𝑇
𝑃𝑜𝑡,𝑇 = 104. 25.0,02.0,8
𝑃𝑜𝑡,𝑇 = 4000 𝑊 = 4 𝑘𝑊

b)
Aplicando a equação de Bernoulli entre os pontos 2 e 1:

𝐻2 − 𝐻𝑚,1 = 𝐻1
𝑧2 +
𝑣2
2
2𝑔
+
𝑃2
𝛾
− 𝐻𝑚,1 = 𝐻1
5 +
202
2.10
+
𝑃2
𝛾
− 25 = 45

𝑃2
𝛾
= 45 𝑚



c)

Aplicando a equação de Bernoulli entre os pontos 5 e 2:

𝐻5 + 𝐻𝑚,2 = 𝐻2 + 𝐻𝑃,5−2
𝑧5 +
𝑣5
2
2𝑔
+
𝑃5
𝛾
+ 𝐻𝑚,2 = 𝑧2 +
𝑣2
2
2𝑔
+
𝑃2
𝛾
+ 𝐻𝑃,5−2
5 + 0 +
0,4. 106
104
+ 30 = 5 +
202
2.10
+ 45 + 𝐻𝑃,5−2

5 + 40 + 30 = 5 + 20 + 45 + 𝐻𝑃,5−2
𝐻𝑃,5−2 = 5 𝑚


9. A figura está num plano vertical. Calcular a perda de carga que deve ser
introduzida pela válvula V da figura para que a vazão se distribua nos dois
ramais. Cujos diâmetros são iguais. Dados D = 5 cm; γágua = 10.000 N/m³;
Par = 0,2 MPa; Q = 10 L/s; Hp0,1 = 2 m; Hp1,2,4 = 0; Hp2,3 = 3 m; Hp4,5 = 3 m
Hp6,7 = 2 m.


D = 5 cm = 0,05 m
Q = 10 L/s = 0,01 m³/s
Q3 = Q7 = 0,005 m³/s
Z0 = 10m
Z3 = 10+15 = 25 m
Z7 = 0 m
Calculo da velocidade:
𝑄 = 𝐴. 𝑣
𝑄 =
𝜋𝐷2
4
. 𝑣
0,005 =
𝜋0,052
4
. 𝑣
𝑣 = 2,55 𝑚/𝑠

Potência total da energia:

𝑃𝑜𝑡 = 𝛾𝐻𝑄
𝑃𝑜𝑡,𝐸 = 𝑃𝑜𝑡,𝑆

𝛾𝐻0𝑄0 = 𝛾𝐻3𝑄3 + 𝛾𝐻7𝑄7 + 𝛾𝐻𝑝0−1𝑄0 + 𝛾𝐻𝑝1−3𝑄3 + 𝛾𝐻𝑝1−7𝑄7
𝐻0𝑄0 = 𝐻3𝑄3 + 𝐻7𝑄7 + 𝐻𝑝0−1𝑄0 + 𝐻𝑝1−3𝑄3 + 𝐻𝑝1−7𝑄7

Sabemos que:
𝑄3 = 𝑄7
𝑄0 = 𝑄3 + 𝑄7
𝑄0 = 2. 𝑄3=7

Substituindo, temos que:
𝐻0. 2𝑄3 = 𝐻3𝑄3 + 𝐻7𝑄3 + 𝐻𝑝0−1. 2𝑄3 + 𝐻𝑝1−3𝑄3 + 𝐻𝑝1−7𝑄3

2𝐻0 = 𝐻3 + 𝐻7 + 2𝐻𝑝0−1 + 𝐻𝑝1−3 + 𝐻𝑝1−7

2𝐻0 = 𝐻3 + 𝐻7 + 2𝐻𝑝0−1 + 𝐻𝑝1,2,4 + 𝐻𝑝2,3 + 𝐻𝑝4,5 + 𝐻𝑝5,6 + 𝐻𝑝6,7
 eq. (1)

Calculando a carga total de energia:
𝐻0 = 𝑧0 +
𝑣0
2
2𝑔
+
𝑃0
𝛾
= 10 + 0 +
0,2. 106
10000
= 30 𝑚
𝐻3 = 𝑧3 +
𝑣3
2
2𝑔
+
𝑃3
𝛾
= 25 +
2,552
2.10
+ 0 = 25,33 𝑚
𝐻7 = 𝑧7 +
𝑣7
2
2𝑔
+
𝑃7
𝛾
= 0 +
2,552
2.10
+ 0 = 0,33 𝑚

Substituindo na equação (1), temos:

2𝐻0 = 𝐻3 + 𝐻7 + 2𝐻𝑝0,1 + 𝐻𝑝1,2,4 + 𝐻𝑝2,3 + 𝐻𝑝4,5 + 𝐻𝑝5,6 + 𝐻𝑝6,7
2 . 30 = 25,33 + 0,33 + 2 . 2 + 0 + 3 + 3 + 𝐻𝑝5,6 + 2

𝐻𝑝5,6 = 22,34 𝑚


10. Na instalação da figura, todas as tubulações são de diâmetros muito
grande em face da vazão, o que torna desprezível a carga cinética.
Determinar:
a) O tipo de máquina e sua carga manométrica;
b) A vazão em volume proveniente do reservatório;
Dados: Q2 = Q3; Hp0,1= 1 m; Hp1,2 = 1 m; Hp1,3 = 4 m; nb = 80%; potência
do eixo da máquina = 0,7 kW.



P0 = 50 kPa = 50000 Pa

a)
Bomba ou turbina? Hm = ?

Calculando a carga total de energia:
𝐻0 = 𝑧0 +
𝑣0
2
2𝑔
+
𝑃0
𝛾
= 2 + 0 +
50000
10000
= 7 𝑚
𝐻2 = 𝑧2 +
𝑣2
2
2𝑔
+
𝑃2
𝛾
= 5 + 0 + 0 = 5 𝑚
𝐻3 = 𝑧3 +
𝑣3
2
2𝑔
+
𝑃3
𝛾
= 4 + 0 + 0 = 4 𝑚

Sabemos que as vazões são:
𝑄2 = 𝑄3
𝑄0 = 𝑄2 + 𝑄3
𝑄0 = 2. 𝑄2

Potência total da energia:

𝑃𝑜𝑡,𝐸 = 𝑃𝑜𝑡,𝑆

𝛾𝐻0𝑄0 + 𝛾𝐻𝑚𝑄3 = 𝛾𝐻2𝑄2 + 𝛾𝐻3𝑄3 + 𝛾𝐻𝑝0,1𝑄0 + 𝛾𝐻𝑝1,2𝑄2 + 𝛾𝐻𝑝1,3𝑄3
𝐻0𝑄0 + 𝐻𝑚𝑄3 = 𝐻2𝑄2 + 𝐻3𝑄3 + 𝐻𝑝0,1𝑄0 + 𝐻𝑝1,2𝑄2 + 𝐻𝑝1,3𝑄3

𝐻02. 𝑄2 + 𝐻𝑚𝑄2 = 𝐻2𝑄2 + 𝐻3𝑄2 + 𝐻𝑝0,12. 𝑄2 + 𝐻𝑝1,2𝑄2 + 𝐻𝑝1,3𝑄2
2𝐻0 + 𝐻𝑚 = 𝐻2 + 𝐻3 + 2𝐻𝑝0,1 + 𝐻𝑝1,2 + 𝐻𝑝1,3
2 . 7 + 𝐻𝑚 = 5 + 4 + 2. 1 + 1 + 4

𝐻𝑚 = +2 𝑚
Portanto a máquina é uma Bomba!

b)
Q0 = ?

A potência da bomba é dada por:

𝑃𝑜𝑡,𝐵 =
𝛾𝐻𝑚𝑄
𝜂𝐵


0,7. 103 =
104. 2. 𝑄3
0,8

𝑄3 = 0,028 𝑚3/𝑠
A vazão no reservatório será:
𝑄0 = 2. 𝑄2=3
𝑄0 = 2. 0,028

𝑄0 = 0,056 𝑚3/𝑠 = 56 𝐿/𝑠



SUGESTÕES DE EXERCÍCIOS
Brunetti, F. Mecânica dos Fluidos. CAP. 03 e 04
3.3; 3.4; 3.7; 3.9; 3.10
4.4; 4.6;4.8; 4.14; 4.16; 4.27; 4.29
