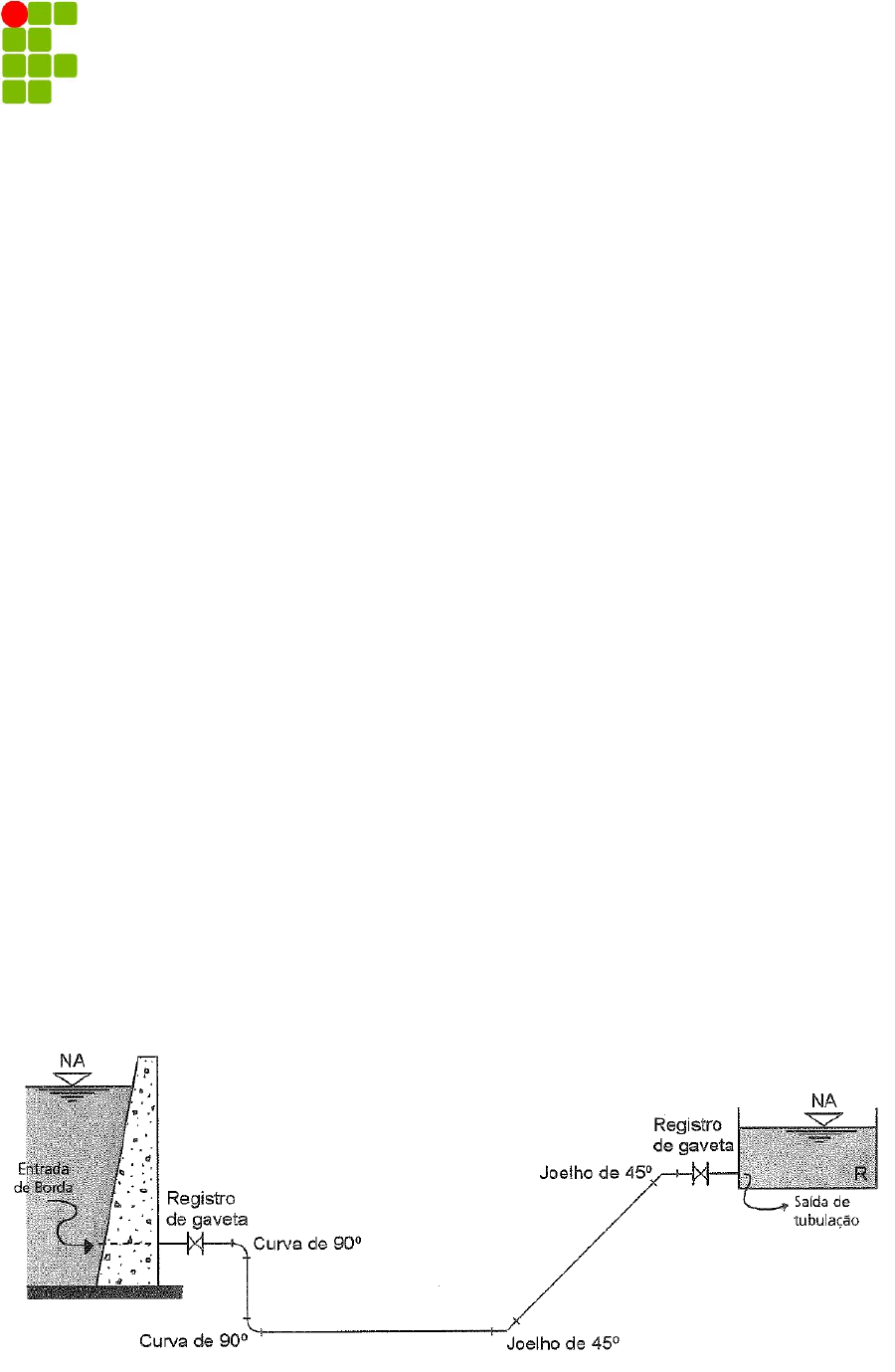

<p>INSTITUTO FEDERAL DE EDUCAÇÃO CIÊNCIA E TENCNOLOGIA DE PERNAMBUCO</p><p>DEPARTAMENTO DE INFRA- ESTRTRUTURA E CONSTRUÇÃO CIVIL</p><p>DISCIPLINA – HIDRÁULICA</p><p>1</p><p>NOME:______________________________________________________________________</p><p>MATRÍCULA: ______________________________ DATA _________________________</p><p>ATIVIDADE 2</p><p>1º) Utilize a fórmula Universal de perda de carga para estimar a perda de carga em uma tubulação de Ferro</p><p>Fundido de 200 mm, com 100 metros de comprimento, e que conduz água a uma vazão de 221,76 m3/h.</p><p>Considere: rugosidade específica do Ferro Fundido () = 0,25 mm; Água na Temperatura de 20ºC -  = 10-6</p><p>m2/s;</p><p>2º) Uma adutora fornece a vazão de 150 l/s, através de uma tubulação de aço soldado, revestido com</p><p>esmalte diâmetro de 400 mm e 2 Km de extensão. Determinar a perda de carga na tubulação por meio da</p><p>equação de Hazen-Williams.</p><p>3º) A tubulação de PVC, com 200 metros de comprimento e 100 mm de diâmetro, transporta água para um</p><p>reservatório a vazão de 12 l/s. No conduto há algumas conexões e aparelhos que estão mostrados na figura</p><p>abaixo, pede-se calcular:</p><p>a) Perda de carga contínua</p><p>b) Soma das perdas de cargas locais e sua porcentagem em relação a perda de carga contínua;</p><p>c) Perda de carga total</p><p>INSTITUTO FEDERAL DE EDUCAÇÃO CIÊNCIA E TENCNOLOGIA DE PERNAMBUCO</p><p>DEPARTAMENTO DE INFRA- ESTRTRUTURA E CONSTRUÇÃO CIVIL</p><p>DISCIPLINA – HIDRÁULICA</p><p>2</p><p>5º) Uma adutora que interliga dois reservatórios cuja diferença de nível é 15 metros Esta adutora é</p><p>composta por dois trechos ligados em série sendo o primeiro de 1000 metros de extensão e diâmetro de</p><p>400 mm e outro de 800 metros de comprimento e 300 mm de diâmetro, ambos os trechos com coeficiente</p><p>de perda de carga da fórmula Universal igual a 0,020. Desconsiderando as perdas de cargas localizadas.</p><p>Determine:</p><p>a) a vazão escoada na adutora;</p><p>b) a perda de carga contínua em cada trecho</p>
