Questões Projeto de Componentes Mecânicos

Prévia do material em texto

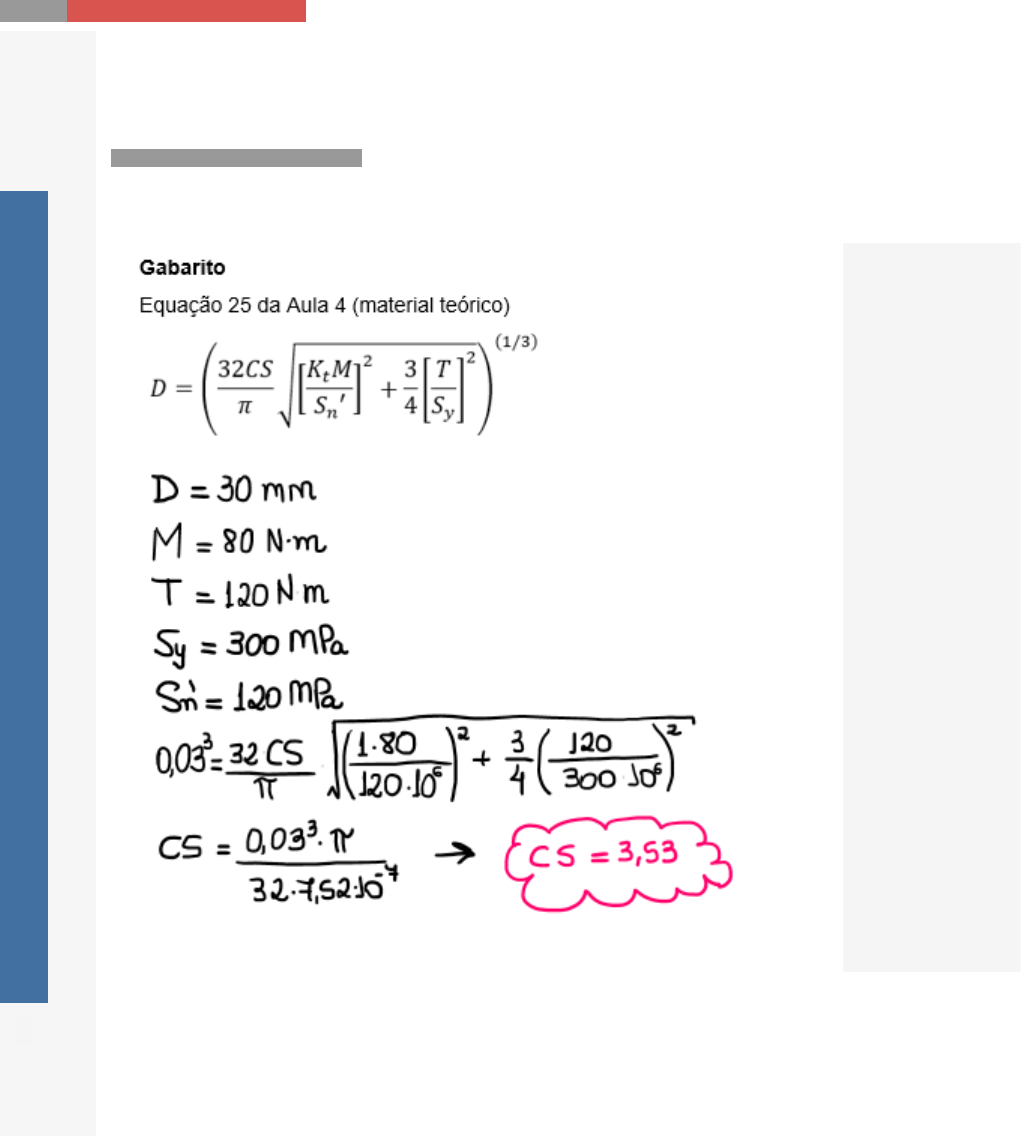

<p>Questão 1/10 - Projeto de Componentes Mecânicos</p><p>A norma ANSI/ASME, para o projeto de eixos de transmissão, pressupõe a combinação de torção constante e flexão alternada.  Supondo um eixo de diâmetro 30 mm que deva suportar um momento fletor alternado de 80 Nm conjuntamente com um torque constante de 120 Nm, determinar o coeficiente de segurança de projeto (supor uma tensão de escoamento de 300 MPa, um limite de fadiga de 120 MPa, e fator de concentração de tensão de 1:</p><p>(conteúdo da Aula 4 temas 4)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A</p><p>2,98</p><p>B</p><p>3,25</p><p>Você assinalou essa alternativa (B)</p><p>C</p><p>3,53</p><p>D</p><p>3,96</p><p>E</p><p>4,34</p><p>Questão 2/10 - Projeto de Componentes Mecânicos</p><p>Chavetas são componentes mecânicos que permitem a fixação de polias, engrenagens ou rodas dentadas em relação aos seus respectivos eixos de transmissão permitindo assim a transmissão de potência e consequentemente de torque entre tais componentes.  Para uma chaveta com tensão admissível ao cisalhamento de 100 MPa que deva transmitir um torque de 180 Nm, determine o comprimento mínimo necessário para a mesma, considerando a condição da solicitação de cisalhamento apenas e supondo: um diâmetro de eixo de 50 mm e uma largura de chaveta de 15 mm.</p><p>(conteúdo da Aula 4 tema 1)</p><p>Nota: 10.0</p><p>A</p><p>4,5 mm</p><p>B</p><p>4,8 mm</p><p>Você assinalou essa alternativa (B)</p><p>Você acertou!</p><p>C</p><p>5,1 mm</p><p>D</p><p>5,6 mm</p><p>E</p><p>6,2 mm</p><p>Questão 3/10 - Projeto de Componentes Mecânicos</p><p>Um eixo circular de diâmetro 20 mm é submetido, simultaneamente, a um torque de 300 N.m e a um momento fletor de 600 N.m.  Qual é a tensão principal máxima correspondente?</p><p>Nota: 10.0</p><p>A</p><p>741,7 MPa</p><p>B</p><p>773,8 MPa</p><p>C</p><p>809,4 MPa</p><p>Você assinalou essa alternativa (C)</p><p>Você acertou!</p><p>D</p><p>835,6 MPa</p><p>E</p><p>882,5 MPa</p><p>Questão 4/10 - Projeto de Componentes Mecânicos</p><p>Um mancal radial hidrodinâmico com diâmetro 40 mm deve suportar uma carga projetada de 3,2 MPa numa rotação de 720 rpm.  Sabendo-se que a viscosidade do lubrificante adotado vale 0,03 Pa.s, calcule a energia dissipada no mancal (supor uma relação l/d = 1 e uma folga radial de 0,02 mm).</p><p>(conteúdo da Aula 5 temas 1 e 2)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A</p><p>11,7 W</p><p>B</p><p>14,8 W</p><p>C</p><p>17,3 W</p><p>Você assinalou essa alternativa (C)</p><p>D</p><p>19,5 W</p><p>E</p><p>23,2 W</p><p>Questão 5/10 - Projeto de Componentes Mecânicos</p><p>A capacidade de carga dinâmica de um rolamento expressa a carga que permitirá ao rolamento atingir 1 milhão de revoluções podendo, porém, variar de fabricante para fabricante.  Para um rolamento rígido de esferas com capacidade de carga dinâmica equivalente de 12000 N, pode-se afirmar que a expectativa de vida (em horas de funcionamento) será de…?  Supor que o rolamento venha a trabalhar numa rotação de 500 rpm, suportando uma carga radial de 3000 N.</p><p>(conteúdo da Aula 5 tema 4)</p><p>Nota: 10.0</p><p>A</p><p>1639 horas</p><p>B</p><p>1850 horas</p><p>C</p><p>2133 horas</p><p>Você assinalou essa alternativa (C)</p><p>Você acertou!</p><p>D</p><p>2328 horas</p><p>E</p><p>2511 horas</p><p>Questão 6/10 - Projeto de Componentes Mecânicos</p><p>Mancais de deslizamento são componentes mecânicos utilizados para dar sustentação a eixos de transmissão em geral.  A partir do número de Sommerfeld, torna-se possível obter parâmetros de projeto destes dispositivos a partir da consulta às chamadas cartas de Sommerfeld.  Para um mancal radial que venha a trabalhar numa rotação de 300 rpm, quando submetido a uma carga projetada de 1,5 MPa, obtém-se um número de Sommerfeld de 0,05.  Determine a viscosidade do lubrificante utilizado nessa operação. O número de Sommerfeld corresponde.  Supor que mancal tenha um diâmetro de 40mm e uma folga radial de 0,04 mm.</p><p>(conteúdo da Aula 5 tema 1)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A</p><p>0,03 Pa.s</p><p>B</p><p>0,04 Pa.s</p><p>C</p><p>0,05 Pa.s</p><p>Você assinalou essa alternativa (C)</p><p>D</p><p>0,06 Pa.s</p><p>E</p><p>0,07 Pa.s</p><p>Questão 7/10 - Projeto de Componentes Mecânicos</p><p>Chavetas são componentes mecânicos que permitem a fixação de polias, engrenagens ou rodas dentadas em relação aos seus respectivos eixos de transmissão permitindo assim a transmissão de potência e consequentemente de torque entre tais componentes.  Para uma chaveta com tensão admissível (tensão máxima) em cisalhamento de 60 MPa e comprimento de 25 mm, determine o máximo torque a ser transmitido pela mesma, considerando exclusivamente a condição de cisalhamento sobre a mesma (supor um diâmetro de eixo de 40 mm e uma largura de chaveta de 10 mm).</p><p>(conteúdo da Aula 4 tema 1)</p><p>Nota: 10.0</p><p>A</p><p>300 N.m</p><p>Você assinalou essa alternativa (A)</p><p>Você acertou!</p><p>B</p><p>320,7 N.m</p><p>C</p><p>342,0 N.m</p><p>D</p><p>358,2 N.m</p><p>E</p><p>364,3 N.m</p><p>Questão 8/10 - Projeto de Componentes Mecânicos</p><p>Determinar o diâmetro mínimo necessário para que um eixo de transmissão transmita com segurança um torque de 100 N.m simultaneamente a um carregamento de flexão alternada de 300 N.m.  Supor: uma tensão de escoamento de 250 MPa, um limite de fadiga de 180 MPa, um coeficiente de segurança = 2 e fator de concentração de tensão de 1,8.</p><p>(conteúdo da Aula 4 tema 4)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A</p><p>31,4 mm</p><p>B</p><p>35,3 mm</p><p>Você assinalou essa alternativa (B)</p><p>C</p><p>39,5 mm</p><p>D</p><p>43,2 mm</p><p>E</p><p>47,6 mm</p><p>Questão 9/10 - Projeto de Componentes Mecânicos</p><p>Uma chaveta paralela é utilizada num eixo de diâmetro 20 mm o qual deve transmitir um torque de 72 N.m.  Sabendo-se que a chaveta apresenta, conforme dados tabelados uma largura de 6 mm, qual é o comprimento mínimo necessário (segundo a solicitação de cisalhamento) para essa chaveta?</p><p>(conteúdo da Aula 4 tema 1)</p><p>Nota: 10.0</p><p>A</p><p>14,0 mm</p><p>B</p><p>16,0 mm</p><p>C</p><p>18,0 mm</p><p>D</p><p>20,0 mm</p><p>Você assinalou essa alternativa (D)</p><p>Você acertou!</p><p>E</p><p>22,0 mm</p><p>Questão 10/10 - Projeto de Componentes Mecânicos</p><p>Um eixo circular de diâmetro 20 mm é submetido, simultaneamente, a um torque de 300 N.m e a um momento fletor de 600 N.m.  Qual é a tensão principal mínima correspondente?</p><p>(conteúdo da Aula 1 tema 5)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A</p><p>-39,5 MPa</p><p>B</p><p>-45,1 MPa</p><p>C</p><p>-53,6 MPa</p><p>D</p><p>-57,8 MPa</p><p>E</p><p>-64,3 MPa</p><p>Você assinalou essa alternativa (E)</p><p>Questão 1/10 - Projeto de Componentes Mecânicos</p><p>Um mancal radial hidrodinâmico com diâmetro 40 mm deve suportar uma carga projetada de 3,2 MPa numa rotação de 720 rpm.  Sabendo-se que a viscosidade do lubrificante adotado vale 0,03 Pa.s, calcule a energia dissipada no mancal (supor uma relação l/d = 1 e uma folga radial de 0,02 mm).</p><p>(conteúdo da Aula 5 temas 1 e 2)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A</p><p>11,7 W</p><p>Você assinalou essa alternativa (A)</p><p>B</p><p>14,8 W</p><p>C</p><p>17,3 W</p><p>D</p><p>19,5 W</p><p>E</p><p>23,2 W</p><p>Questão 2/10 - Projeto de Componentes Mecânicos</p><p>Determinar o diâmetro mínimo necessário para que um eixo de transmissão transmita com segurança um torque de 100 N.m simultaneamente a um carregamento de flexão alternada de 300 N.m.  Supor: uma tensão de escoamento de 250 MPa, um limite de fadiga de 180 MPa, um coeficiente de segurança = 2 e fator de concentração de tensão de 1,8.</p><p>(conteúdo da Aula 4 tema 4)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A</p><p>31,4 mm</p><p>B</p><p>35,3 mm</p><p>C</p><p>39,5 mm</p><p>D</p><p>43,2 mm</p><p>Você assinalou essa alternativa (D)</p><p>E</p><p>47,6 mm</p><p>Questão 3/10 - Projeto de Componentes Mecânicos</p><p>O cordão de solda ilustrado corresponde a uma solda de topo.  Para uma carga de 6000 N atuante sobre um cordão de comprimento 60 mm e altura 3,6 mm, marque a alternativa correspondente à tensão atuante sobre o cordão de solda.</p><p>(conteúdo da Aula 6 temas 4 e 5)</p><p>Nota: 10.0</p><p>A</p><p>19,78 MPa</p><p>B</p><p>22,78 MPa</p><p>C</p><p>25,78 MPa</p><p>D</p><p>27,78 MPa</p><p>Você assinalou essa alternativa (D)</p><p>Você acertou!</p><p>E</p><p>30,25 MPa</p><p>Questão 4/10 - Projeto de Componentes Mecânicos</p><p>Eixos de transmissão são exemplos característicos de componentes mecânicos submetidos à carregamentos combinados de torção e flexão.  Nessas circunstâncias, considerando um eixo de secção circular maciça submetido a uma tensão normal de 200 MPa conjuntamente como uma tensão tangencial de 120 MPa, qual seria o valor da tensão principal máxima correspondentes?</p><p>(conteúdo da Aula 1 tema</p><p>5)</p><p>Nota: 10.0</p><p>A</p><p>-56,2 MPa</p><p>Você assinalou essa alternativa (A)</p><p>Você acertou!</p><p>B</p><p>-47,5 MPa</p><p>C</p><p>-35,4 MPa</p><p>D</p><p>-29,8 MPa</p><p>E</p><p>-5,9 MPa</p><p>Questão 5/10 - Projeto de Componentes Mecânicos</p><p>Um eixo circular de diâmetro 20 mm é submetido, simultaneamente, a um torque de 300 N.m e a um momento fletor de 600 N.m.  Qual é a tensão principal máxima correspondente?</p><p>Nota: 10.0</p><p>A</p><p>741,7 MPa</p><p>B</p><p>773,8 MPa</p><p>C</p><p>809,4 MPa</p><p>Você assinalou essa alternativa (C)</p><p>Você acertou!</p><p>D</p><p>835,6 MPa</p><p>E</p><p>882,5 MPa</p><p>Questão 6/10 - Projeto de Componentes Mecânicos</p><p>A capacidade de carga dinâmica de um rolamento expressa a carga que permitirá ao rolamento atingir 1 milhão de revoluções podendo, porém, variar de fabricante para fabricante.  Para um rolamento rígido de esferas com capacidade de carga dinâmica equivalente de 14000 N, pode-se afirmar que a expectativa de vida (em horas de funcionamento) será de...?  Supor que o rolamento venha a trabalhar numa rotação de 600 rpm, suportando uma carga radial de 2200 N.</p><p>(conteúdo da Aula 5 tema 4)</p><p>Nota: 10.0</p><p>A</p><p>2158,4 horas</p><p>B</p><p>4158,4 horas</p><p>C</p><p>5158,4 horas</p><p>D</p><p>7158,4 horas</p><p>Você assinalou essa alternativa (D)</p><p>Você acertou!</p><p>E</p><p>7543,8 horas</p><p>Questão 7/10 - Projeto de Componentes Mecânicos</p><p>Chavetas são componentes mecânicos que permitem a fixação de polias, engrenagens ou rodas dentadas em relação aos seus respectivos eixos de transmissão permitindo assim a transmissão de potência e consequentemente de torque entre tais componentes.  Para uma chaveta com tensão admissível (tensão máxima) em cisalhamento de 60 MPa e comprimento de 25 mm, determine o máximo torque a ser transmitido pela mesma, considerando exclusivamente a condição de cisalhamento sobre a mesma (supor um diâmetro de eixo de 40 mm e uma largura de chaveta de 10 mm).</p><p>(conteúdo da Aula 4 tema 1)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A</p><p>300 N.m</p><p>B</p><p>320,7 N.m</p><p>C</p><p>342,0 N.m</p><p>D</p><p>358,2 N.m</p><p>E</p><p>364,3 N.m</p><p>Você assinalou essa alternativa (E)</p><p>Questão 8/10 - Projeto de Componentes Mecânicos</p><p>A norma ANSI/ASME, para o projeto de eixos de transmissão, pressupõe a combinação de torção constante e flexão alternada.  Supondo um eixo de diâmetro 30 mm que deva suportar um momento fletor alternado de 80 Nm conjuntamente com um torque constante de 120 Nm, determinar o coeficiente de segurança de projeto (supor uma tensão de escoamento de 300 MPa, um limite de fadiga de 120 MPa, e fator de concentração de tensão de 1:</p><p>(conteúdo da Aula 4 temas 4)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A</p><p>2,98</p><p>B</p><p>3,25</p><p>Você assinalou essa alternativa (B)</p><p>C</p><p>3,53</p><p>D</p><p>3,96</p><p>E</p><p>4,34</p><p>Questão 9/10 - Projeto de Componentes Mecânicos</p><p>Mancais de deslizamento são componentes mecânicos utilizados para dar sustentação a eixos de transmissão em geral.  A partir do número de Sommerfeld, torna-se possível obter parâmetros de projeto destes dispositivos a partir da consulta às chamadas cartas de Sommerfeld.  Para um mancal radial que venha a trabalhar numa rotação de 300 rpm, quando submetido a uma carga projetada de 1,5 MPa, obtém-se um número de Sommerfeld de 0,05.  Determine a viscosidade do lubrificante utilizado nessa operação. O número de Sommerfeld corresponde.  Supor que mancal tenha um diâmetro de 40mm e uma folga radial de 0,04 mm.</p><p>(conteúdo da Aula 5 tema 1)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A</p><p>0,03 Pa.s</p><p>B</p><p>0,04 Pa.s</p><p>Você assinalou essa alternativa (B)</p><p>C</p><p>0,05 Pa.s</p><p>D</p><p>0,06 Pa.s</p><p>E</p><p>0,07 Pa.s</p><p>Questão 10/10 - Projeto de Componentes Mecânicos</p><p>Um eixo circular de diâmetro 20 mm é submetido, simultaneamente, a um torque de 300 N.m e a um momento fletor de 600 N.m.  Qual é a tensão principal mínima correspondente?</p><p>(conteúdo da Aula 1 tema 5)</p><p>Nota: 0.0Você não pontuou essa questão</p><p>A</p><p>-39,5 MPa</p><p>B</p><p>-45,1 MPa</p><p>C</p><p>-53,6 MPa</p><p>D</p><p>-57,8 MPa</p><p>Você assinalou essa alternativa (D)</p><p>E</p><p>-64,3 MPa</p><p>image7.png</p><p>image8.png</p><p>image9.png</p><p>image10.png</p><p>image11.png</p><p>image12.png</p><p>image13.png</p><p>image14.png</p><p>image15.png</p><p>image16.png</p><p>image17.png</p><p>image18.png</p><p>image1.png</p><p>image2.png</p><p>image3.png</p><p>image4.png</p><p>image5.png</p><p>image6.png</p>
