APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%

Questão 1/10 - Projeto de Componentes Mecânicos
 Ler em voz alta

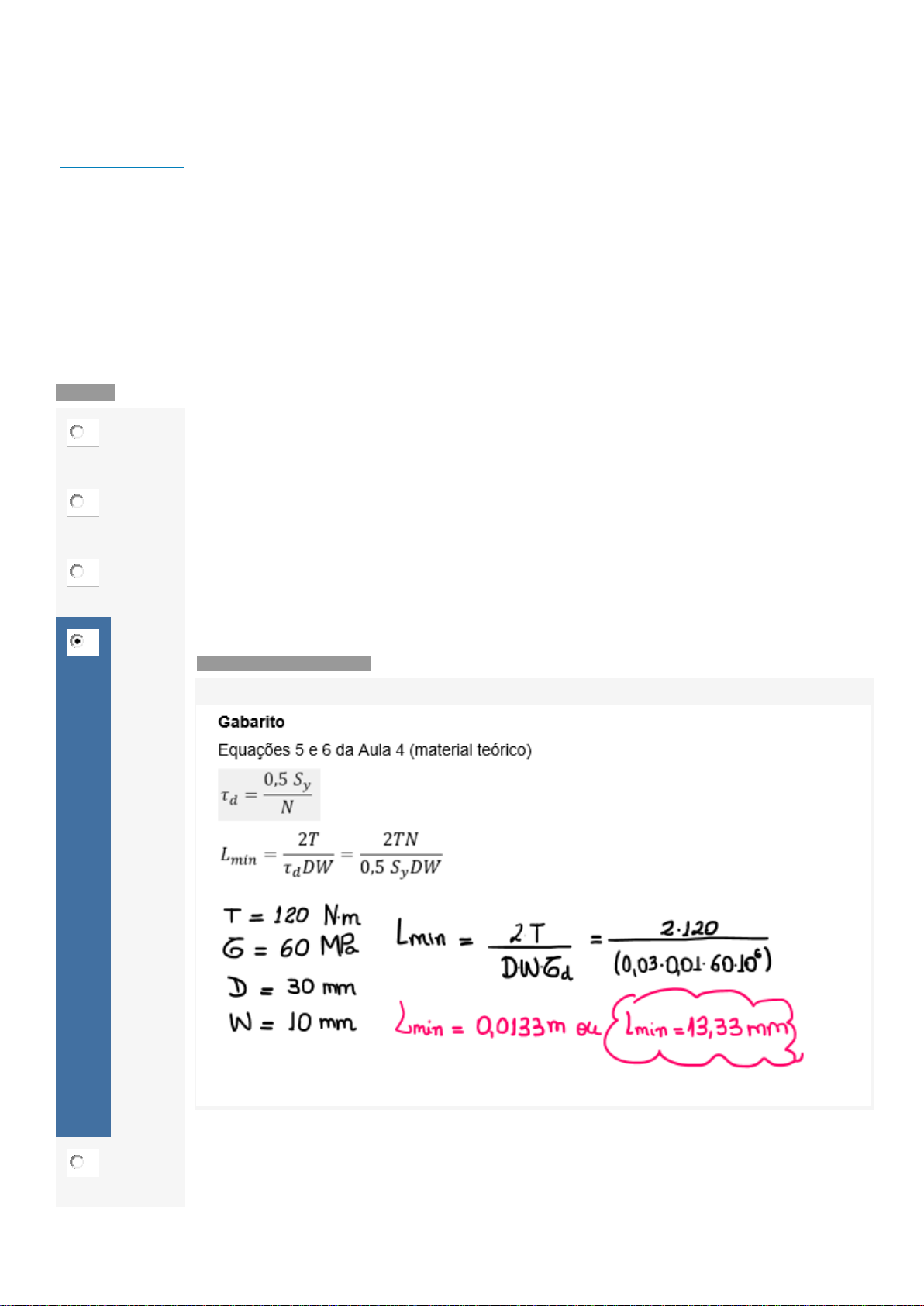

Chavetas são componentes mecânicos que permitem a fixação de polias, engrenagens ou rodas
dentadas em relação aos seus respectivos eixos de transmissão permitindo assim a transmissão de
potência e consequentemente de torque entre tais componentes. Para uma chaveta com tensão
admissível (tensão máxima) ao cisalhamento de 60 MPa que deva transmitir um torque de 120 Nm,
determine o comprimento mínimo necessário para a mesma, considerando a condição da solicitação
de cisalhamento apenas e supondo: um diâmetro de eixo de 30 mm e uma largura de chaveta de 10
mm.
(conteúdo da Aula 4 tema 1)
Nota: 10.0

A

8,66 mm

B

9,85 mm

C

11,56

D

13,33 mm
Você assinalou essa alternativa (D)
Você acertou!


E

16,28 mm

javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%

Questão 2/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
O cordão de solda filete ilustrado deve suportar um carregamento centrado de 165 kN. Para um
eletrodo especificação E7018 quanto deve ser o comprimento L necessário para o cordão? Considere a
altura do filete igual a 5 mm e a solda nos dois lados da chapa a ser soldada.

(conteúdo da Aula 6 temas 4 e 5)
Nota: 10.0

A

74 mm

B

88 mm

C

97 mm

D

116 mm

E

162 mm
Você assinalou essa alternativa (E)
Você acertou!
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%




APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%


Questão 3/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Qual é a vida nominal em horas de funcionamento que pode alcançar um rolamento fixo de esferas
(sulco profundo) e diâmetro 30 mm, submetido a uma carga radial de 2800 N combinada com uma
carga axial de 1700 N. Supor uma rotação de 720 rpm. Considere Y = 1,5 (apenas uma iteração). A pista
interna do rolamento é a que gira.
(conteúdo da Aula 5 temas 4 e 5)
Nota: 0.0Você não pontuou essa questão

A

780 horas
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%



APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%


B

1009 horas

C

2280 horas

D

2568 horas

E

3140 horas
Você assinalou essa alternativa (E)

Questão 4/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Fabricantes de correntes recomendam que, sempre que possível, se trabalhe com um número de
dentes ímpar para as rodas dentadas e um número de elos par, para o caso da corrente. Baseado
nessas premissas, determinada transmissão foi concebida com uma roda dentada motora de 25 dentes
e uma roda dentada movida de 64 dentes. Qual o comprimento para essa corrente, supondo uma
distância entre centros equivalente a 30 mm?
(conteúdo da Aula 2 tema 5)
Nota: 10.0

A

95,6 mm

B

105,8 mm
Você assinalou essa alternativa (B)
Você acertou!

javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%


C

112,4 mm

D

118,6 mm

E

123,5 mm

Questão 5/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Eixos de transmissão são exemplos característicos de componentes mecânicos submetidos à
carregamentos combinados de torção e flexão. Nessas circunstâncias, considerando um eixo de
secção circular maciça submetido a uma tensão normal de 200 MPa conjuntamente como uma tensão
tangencial de 120 MPa, qual seria o valor da tensão principal máxima correspondentes?
(conteúdo da Aula 1 tema 5)
Nota: 10.0

A

-56,2 MPa
Você assinalou essa alternativa (A)
Você acertou!

javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%


B

-47,5 MPa

C

-35,4 MPa

D

-29,8 MPa

E

-5,9 MPa

Questão 6/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
A capacidade de carga dinâmica de um rolamento expressa a carga que permitirá ao rolamento atingir
1 milhão de revoluções podendo, porém, variar de fabricante para fabricante. Para um rolamento
rígido de esferas com capacidade de carga dinâmica equivalente de 14000 N, pode-se afirmar que a
expectativa de vida (em horas de funcionamento) será de...? Supor que o rolamento venha a trabalhar
numa rotação de 600 rpm, suportando uma carga radial de 2200 N.
(conteúdo da Aula 5 tema 4)
Nota: 10.0

A

2158,4 horas

B

4158,4 horas

C

5158,4 horas

D

7158,4 horas
Você assinalou essa alternativa (D)
Você acertou!
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%



E

7543,8 horas

Questão 7/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Determinar o diâmetro mínimo necessário para que um eixo de transmissão transmita com segurança
um torque de 180Nm simultaneamente a um carregamento de flexão alternada de 420Nm. Supor: uma
tensão de escoamento de 320 MPa, um limite de fadiga de 210 MPa, um coeficiente de segurança = 1,6
e fator de concentração de tensão de 1,4.
(conteúdo da Aula 4 tema 4)
Nota: 10.0

A

19,6 mm

B

24,2 mm

C

35,9 mm
Você assinalou essa alternativa (C)
Você acertou!
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%



D

38,2 mm

E

40,7 mm

Questão 8/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Mancais de deslizamento são componentes mecânicos utilizados para dar sustentação a eixos de
transmissão em geral. A partir do número de Sommerfeld, torna-se possível obter parâmetros de
projeto destes dispositivos a partir da consulta às chamadas cartas de Sommerfeld. Para um mancal
radial que venha a trabalhar numa rotação de 200 rpm, quando submetido a uma carga projetada de
3 MPa, obtém-se um número de Sommerfeld de 0,065. Determine a viscosidade do lubrificante
utilizado nessa operação. Supor que mancal tenha um diâmetro de 50 mm e uma folga radial de 0,06
mm.
(conteúdo da Aula 5 tema 1)
Nota: 10.0

A

0,315 Pa.s
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%


B

0,337 Pa.s
Você assinalou essa alternativa (B)
Você acertou!


C

0,382 Pa.s

D

0,412 Pa.s

E

0,448 Pa.s

Questão 9/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Um eixo circular de diâmetro 20 mm é submetido, simultaneamente, a um torque de 300 N.m e a um
momento fletor de 600 N.m. Qual é a tensão principal mínima correspondente?
(conteúdo da Aula 1 tema 5)
Nota: 10.0

A

-39,5 MPa

B

-45,1 MPa
Você assinalou essa alternativa (B)
Você acertou!
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%



C

-53,6 MPa

D

-57,8 MPa

E

-64,3 MPa

Questão 10/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Para a transmissão ilustrada, determine o ângulo de abraçamento da polia movida. Supor uma
distância entre centros de 45 pol.


javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%

(conteúdo da Aula 2 tema 2)
Nota: 10.0

A

176,8°

B

181,6°

C

185,5°

D

199,2°
Você assinalou essa alternativa (D)
Você acertou!


E

202,4°
