APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%

Questão 1/10 - Projeto de Componentes Mecânicos
 Ler em voz alta

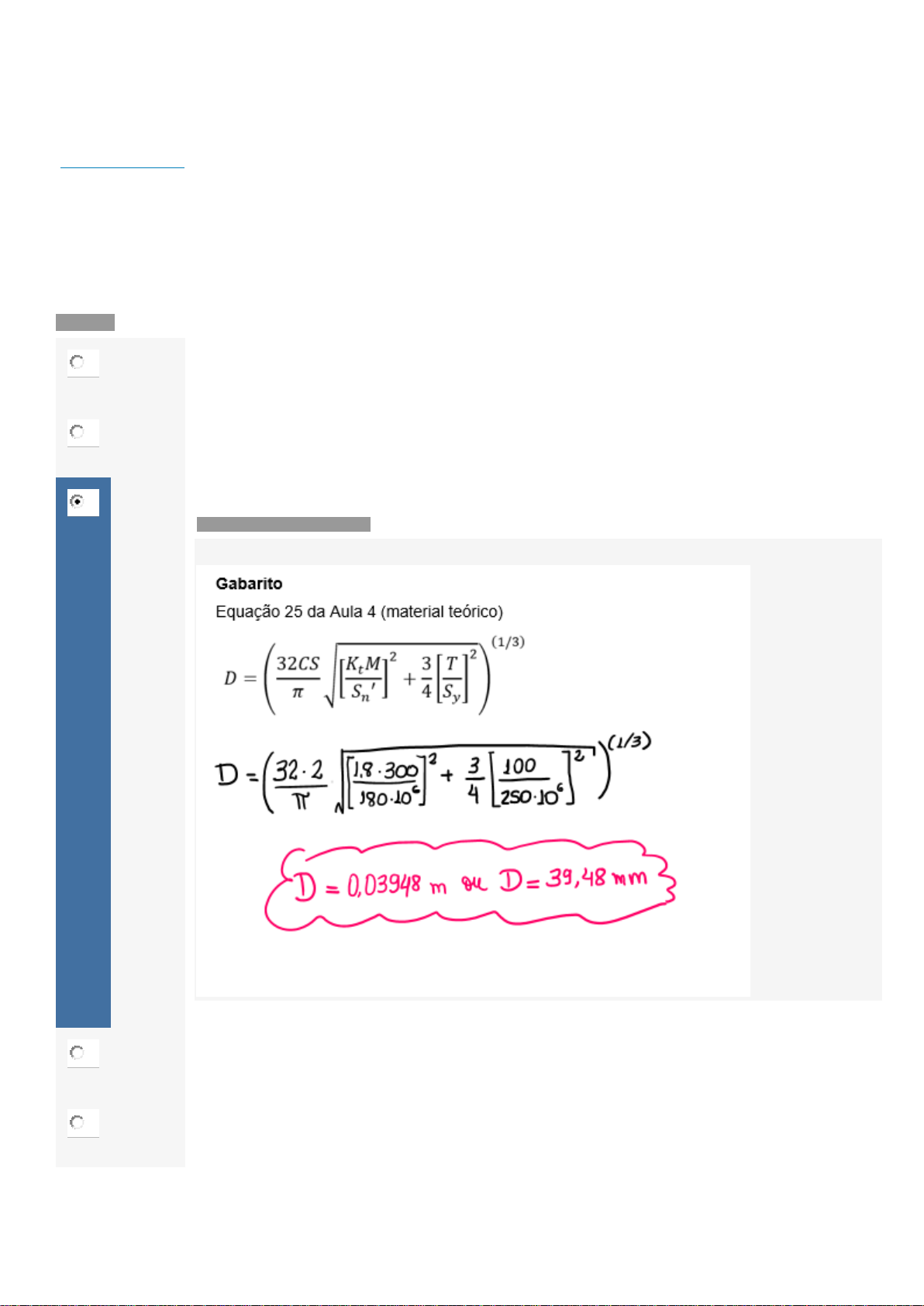

Determinar o diâmetro mínimo necessário para que um eixo de transmissão transmita com segurança
um torque de 100 N.m simultaneamente a um carregamento de flexão alternada de 300 N.m. Supor:
uma tensão de escoamento de 250 MPa, um limite de fadiga de 180 MPa, um coeficiente de segurança
= 2 e fator de concentração de tensão de 1,8.
(conteúdo da Aula 4 tema 4)
Nota: 10.0

A

31,4 mm

B

35,3 mm

C

39,5 mm
Você assinalou essa alternativa (C)
Você acertou!


D

43,2 mm

E

47,6 mm

Questão 2/10 - Projeto de Componentes Mecânicos
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%

 Ler em voz alta
Fabricantes de correntes recomendam que, sempre que possível, se trabalhe com um número de
dentes ímpar para as rodas dentadas e um número de elos par, para o caso da corrente. Baseado
nessas premissas, determinada transmissão foi concebida com uma roda dentada motora de 25 dentes
e uma roda dentada movida de 64 dentes. Qual o comprimento para essa corrente, supondo uma
distância entre centros equivalente a 30 mm?
(conteúdo da Aula 2 tema 5)
Nota: 0.0Você não pontuou essa questão

A

95,6 mm

B

105,8 mm


C

112,4 mm

D

118,6 mm
Você assinalou essa alternativa (D)

E

123,5 mm

Questão 3/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Determinar o diâmetro mínimo necessário para que um eixo de transmissão transmita com segurança
um torque de 180Nm simultaneamente a um carregamento de flexão alternada de 420Nm. Supor: uma
tensão de escoamento de 320 MPa, um limite de fadiga de 210 MPa, um coeficiente de segurança = 1,6
e fator de concentração de tensão de 1,4.
javascript:void(0)
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%

(conteúdo da Aula 4 tema 4)
Nota: 10.0

A

19,6 mm

B

24,2 mm

C

35,9 mm
Você assinalou essa alternativa (C)
Você acertou!


D

38,2 mm

E

40,7 mm

Questão 4/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%

Um rolamento de rolos deverá suportar uma carga radial de 50000 N numa rotação de 400 rpm,
atingindo uma expectativa de vida de no mínimo 10000 h. Qual a capacidade de carga dinâmica
requerida para o mesmo?
(conteúdo da Aula 5 tema 4)
Nota: 10.0

A

108,6 kN

B

129,5 kN

C

168,2 kN

D

208,7 kN

E

259,3 kN
Você assinalou essa alternativa (E)
Você acertou!


Questão 5/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%

Uma chaveta paralela é utilizada num eixo de diâmetro 20 mm o qual deve transmitir um torque de 72
N.m. Sabendo-se que a chaveta apresenta, conforme dados tabelados uma largura de 6 mm, qual é o
comprimento mínimo necessário (segundo a solicitação de cisalhamento) para essa chaveta?


(conteúdo da Aula 4 tema 1)
Nota: 10.0

A

14,0 mm

B

16,0 mm

C

18,0 mm

D

20,0 mm
Você assinalou essa alternativa (D)
Você acertou!


E

22,0 mm

Questão 6/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%

Um mancal radial hidrodinâmico com diâmetro 40 mm deve suportar uma carga projetada de 3,2 MPa
numa rotação de 720 rpm. Sabendo-se que a viscosidade do lubrificante adotado vale 0,03 Pa.s, calcule
a energia dissipada no mancal (supor uma relação l/d = 1 e uma folga radial de 0,02 mm).
(conteúdo da Aula 5 temas 1 e 2)
Nota: 10.0

A

11,7 W

B

14,8 W

C

17,3 W

D

19,5 W

E

23,2 W
Você assinalou essa alternativa (E)
Você acertou!
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%



APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%



Questão 7/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Para a transmissão ilustrada, determine o ângulo de abraçamento da polia movida. Supor uma
distância entre centros de 45 pol.


(conteúdo da Aula 2 tema 2)
Nota: 0.0Você não pontuou essa questão

A

176,8°

B

181,6°
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%


C

185,5°

D

199,2°


E

202,4°
Você assinalou essa alternativa (E)

Questão 8/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Um eixo circular de diâmetro 20 mm é submetido, simultaneamente, a um torque de 300 N.m e a um
momento fletor de 600 N.m. Qual é a tensão principal máxima correspondente?


Nota: 10.0

A

741,7 MPa

B

773,8 MPa

C

809,4 MPa
Você assinalou essa alternativa (C)
Você acertou!
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%



D

835,6 MPa

E

882,5 MPa

Questão 9/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Chavetas são componentes mecânicos que permitem a fixação de polias, engrenagens ou rodas
dentadas em relação aos seus respectivos eixos de transmissão permitindo assim a transmissão de
potência e consequentemente de torque entre tais componentes. Para uma chaveta com tensão
admissível ao cisalhamento de 100 MPa que deva transmitir um torque de 180 Nm, determine o
comprimento mínimo necessário para a mesma, considerando a condição da solicitação de
cisalhamento apenas e supondo: um diâmetro de eixo de 50 mm e uma largura de chaveta de 15 mm.
(conteúdo da Aula 4 tema 1)
Nota: 10.0

A

4,5 mm

B

4,8 mm
Você assinalou essa alternativa (B)
Você acertou!
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%



C

5,1 mm

D

5,6 mm

E

6,2 mm

Questão 10/10 - Projeto de Componentes Mecânicos
 Ler em voz alta
Um rolamento fixo de esferas (sulco profundo) deve ser empregado para suportar uma carga radial de
4000 N à 1000 rpm. A vida deve ser no mínimo de 10000 horas. Selecionar o menor rolamento
(diâmetro) que atenda essas condições.
(conteúdo da Aula 5 temas 4 e 5)
Nota: 10.0

A

20 mm

B

25 mm

C

30 mm

D

40 mm
Você assinalou essa alternativa (D)
Você acertou!
javascript:void(0)
APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%



APOL 1 – PROJETO DE COMPONENTES MECÂNICOS – 80%




E

45 mm
