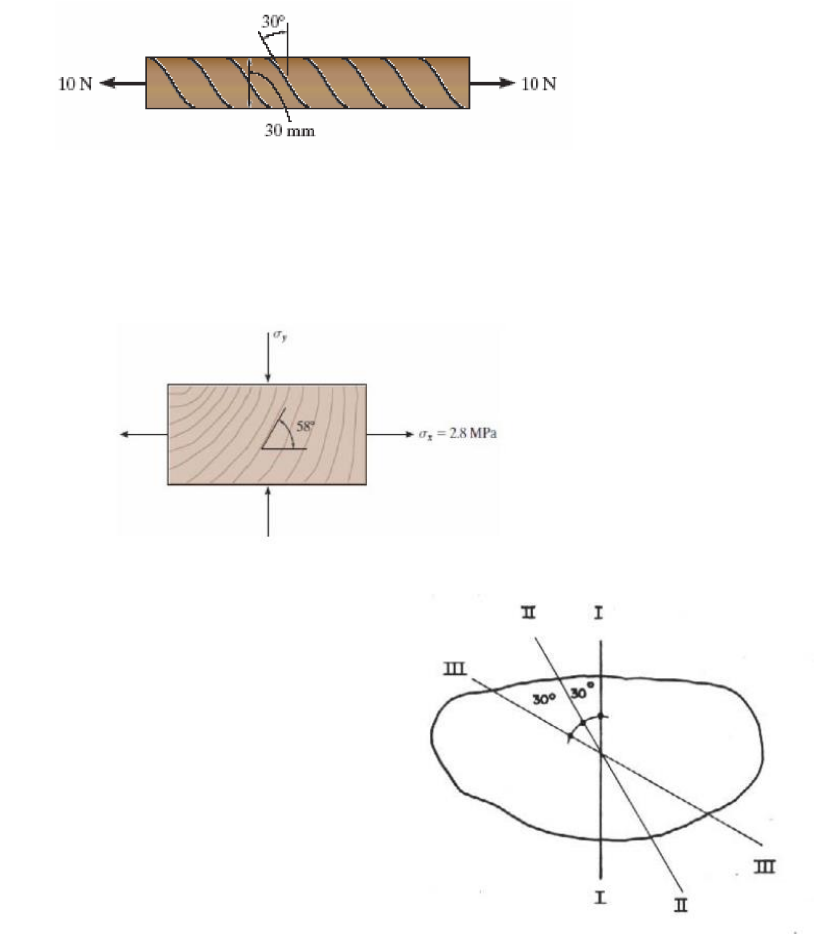

<p>EXERCÍCIOS – TRANSFORMAÇÃO DE TENSÃO – PARTE 1</p><p>1 – Um tubo de papel é formado enrolando-se uma tira de papel em espirar e</p><p>colando as bordas como mostra a figura. Determine a tensão de cisalhamento</p><p>que age ao longo da linha de junção localizada a 30° em relação à vertical,</p><p>quando o tubo é submetido a uma força axial de 10 N. O papel tem 1 mm de</p><p>espessura e o tubo tem diâmetro externo de 30 mm.</p><p>2 - Um bloco de madeira falhará, se a tensão de cisalhamento que age ao longo</p><p>da fibra for 3,85Mpa. Se a tensão normal na direção x for 2,8 Mpa, determine a</p><p>tensão de compressão na direção y necessária para provocar ruptura.</p><p>3. Em um estado de tensão, as tensões</p><p>normais nos cortes I, II e III, possuem</p><p>valores conhecidos. Represente o estado</p><p>de tensão em função de suas tensões e</p><p>direções principais.</p><p>σI = 1,0 kN/cm²; σII = 0,0 kN/cm²;</p><p>σIII = - 1,0 kN/cm²</p><p>BÔNUS – Para a viga abaixo, pede-se:</p><p>a) Os esforços solicitantes (N, V e M) na seção S da viga, localizada à 0,5 m do apoio</p><p>móvel.</p><p>b) A tensão normal e de cisalhamento nos pontos A e B da Seção S.</p><p>c) Os valores das tensões principais nos pontos A e B da Seção S.</p><p>d) Representar os estados de tensão em função das suas tensões principais, com os</p><p>ângulos de rotação em função do eixo horizontal.</p><p>Dados: Iz = 110376 cm4, CG da seção localizado à 15 cm da face superior.</p>
