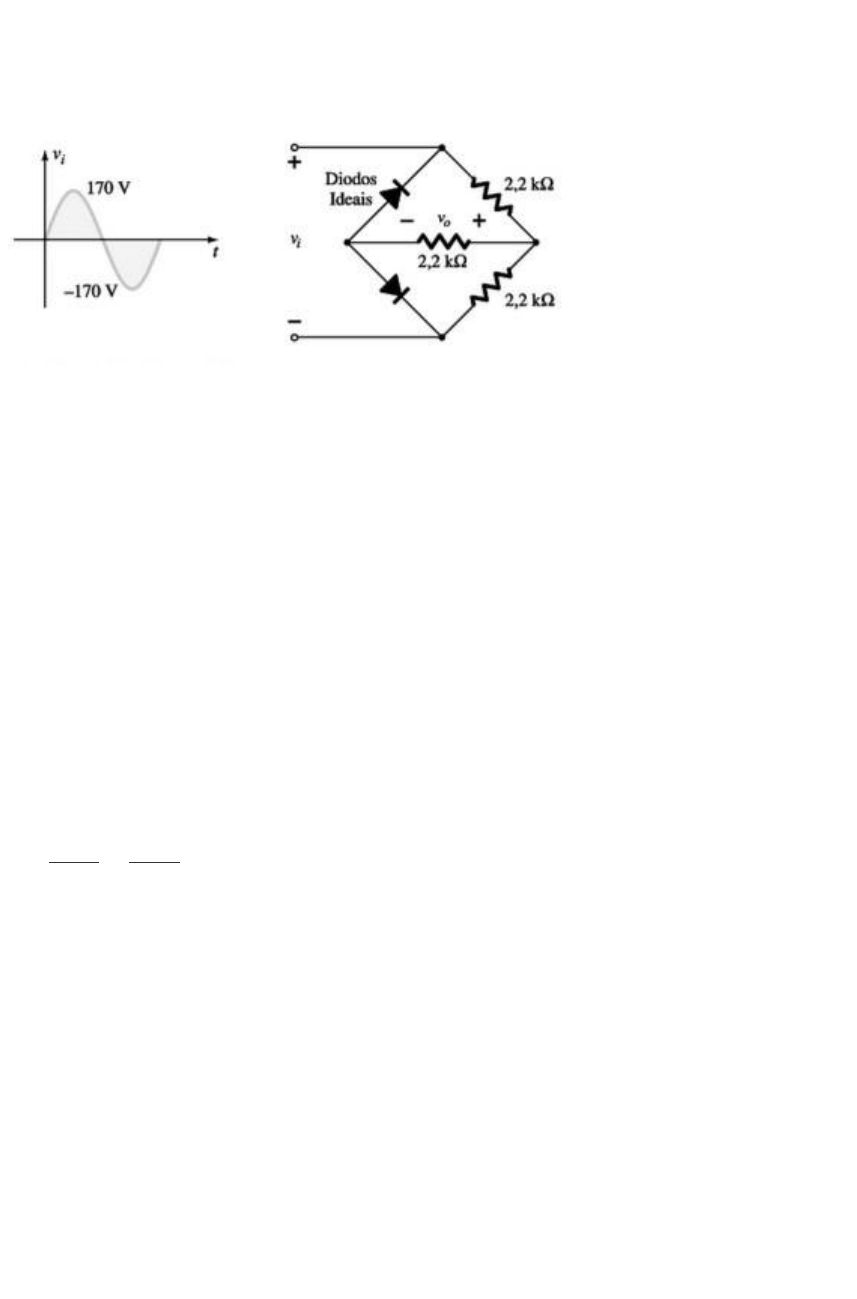

<p>RESOLUÇÃO DA ATIVIDADE CONTINUADA QUESTÃO ABERTA ACQA</p><p>Rodolfo de Souza Silva RA: 112732-8</p><p>Para o circuito apresentado abaixo, responda. (Considere a frequência do sinal de entrada</p><p>de 60Hz e os diodos ideias)</p><p>a) Qual é a forma de onda de saída do circuito (Vo)?</p><p>Considerando os diodos ideias, a forma de onda desse circuito será de onda completa, pois hora a</p><p>corrente passará por um dos diodos e o outro funcionará como uma chave aberta e hora passará</p><p>pelo outro fazendo com que a corrente circule somente no semiciclo positivo.</p><p>b) Qual é o valor da frequência do sinal em Vo?</p><p>O período da onda retificada é a metade do período do sinal primário, portanto a frequência é o</p><p>dobro da frequência no primário sendo ela de 120Hz</p><p>c) Qual é o valor da tensão de pico na carga (Vo)?</p><p>𝑉𝑚 = 170𝑣 − 112,9𝑣 − 0,7𝑣 → 56,4𝑣</p><p>d) Qual é o valor da tensão média na carga (Vo)?</p><p>𝑉𝑜 =</p><p>2. 𝑉𝑚</p><p>𝜋</p><p>→</p><p>56,4𝑣</p><p>𝜋</p><p>→ 35,9𝑣</p><p>e) Qual é o valor da tensão de pico a pico da fonte de alimentação (entrada)?</p><p>A tensão de pico a pico é:</p><p>𝑉𝑃𝑖𝑐𝑜 𝑎 𝑝𝑖𝑐𝑜 = 𝑉𝑝𝑖𝑐𝑜. 2 → 170𝑣. 2 = 340𝑣</p><p>f) Qual será o máximo valor da tensão reversa nos diodos durante o semiciclo que</p><p>estiverem polarizados reversamente?</p><p>O valor máximo será o valor da tensão Vm para que não corra o risco de ser danificado que é de</p><p>35,9V</p><p>g) Desenhe a forma de onda do sinal de saída (Vo).</p><p>Referência</p><p>LANGONI, Virgílio de Melo. Eletrônica / Virgílio de Melo Langoni, Franco Michel Almeida</p><p>Caixeta. – Uberaba: Universidade de Uberaba, 2017.</p>
