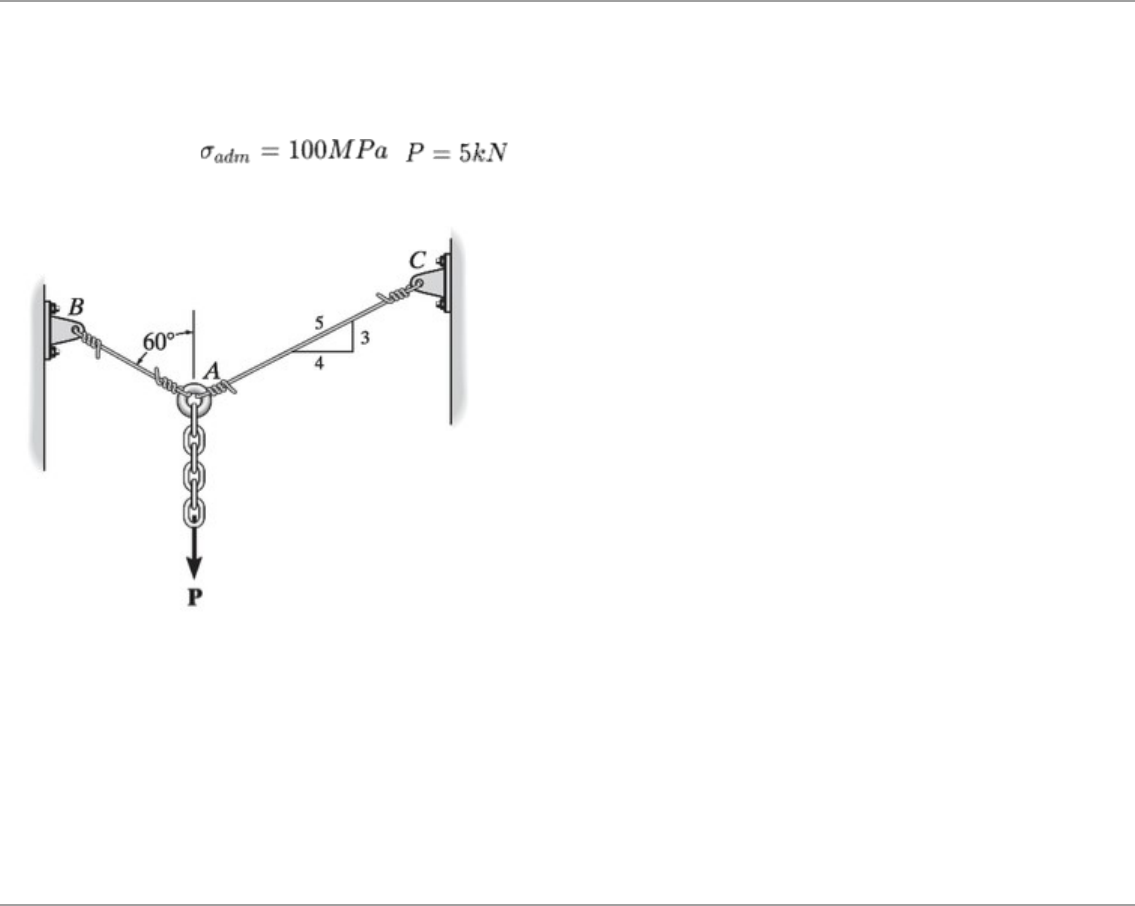

<p>RESPOSTAS: 1-B / 2- C / 3-D / 4-D / 5-E</p><p>1) “A mecânica dos corpos rígidos divide-se em duas áreas: estática e dinâmica. A estática trata do equilíbrio dos corpos, ou</p><p>seja, aqueles que estão em repouso ou em movimento, com velocidade constante; enquanto a dinâmica preocupa-se com o</p><p>movimento acelerado dos corpos”.</p><p>Para uma treliça bi apoiada sob um apoio fixo e outro móvel, tem-se uma estrutura:</p><p>Alternativas:</p><p>a) Hipoestática</p><p>b) Isostática</p><p>c) Hiperestática</p><p>d) Metastática</p><p>e) Giga estática</p><p>2) A resistência dos materiais é uma disciplina onde se estuda a capacidade de um corpo resistir a um carregamento. A partir</p><p>disso, estruturas são dimensionadas pré-determinando a forma e o carregamento que atenda a um projeto, assim pode-se</p><p>adotar um material com uma tensão conhecida para dimensionar a geometria da peça.</p><p>Para a estrutura apresentada na figura a seguir, determine o diâmetro mínimo das cordas AB e BC, respectivamente, sabendo</p><p>que ambas podem ter e .</p><p>Figura - Estrutura.</p><p>Alternativas:</p><p>a) 7,7 mm e 7,4 mm</p><p>b) 5,3 mm e 5,5 mm</p><p>c) 7,4 mm e 7,7 mm</p><p>d) 5,5 mm e 5,3 mm</p><p>e) 6,4 mm e 6,6 mm</p><p>3) Nas ligações das estruturas, os parafusos, rebite e pino, além de sofrerem tensões de cisalhamento na ligação, estes podem</p><p>proporcionar tensões de esmagamento no contato com a superfície das barras que estão conectadas. Para este tipo de</p><p>tensão, também é considerado o valor médio.</p><p>Para o parafuso apresentado na figura, calcule a tensão de esmagamento atuante na arruela do parafuso, sabendo que há</p><p>uma folga de 2 mm entre a arruela e o parafuso.</p><p>Figura - Parafuso</p><p>Fonte: Hibbeler (2010, p.45)</p><p>Alternativas:</p><p>a) 110,10 MPa</p><p>b) 55,45 MPa</p><p>c) 45,47 MPa</p><p>d) 41,92 MPa</p><p>e) 4,72 Mpa</p><p>4) "Os diagramas tensa~o-deformac¸a~o dos materiais variam muito, e ensaios de tração diferentes executados com o mesmo</p><p>material podem produzir resultados diferentes, dependendo da temperatura do corpo de prova e da velocidade de aplicação da</p><p>carga. "</p><p>Para os dados de ensaio de tração obtidos na tabela a seguir, determine a tensão última e a de ruptura de um corpo de prova</p><p>com diâmetro de 13 mm e 50 mm de comprimento.</p><p>Tabela – Dados de ensaio</p><p>Carga</p><p>(kN)</p><p>(mm)</p><p>Carga</p><p>(kN)</p><p>(mm)</p><p>0,00 0,0000 60,00 0,5000</p><p>7,50 0,0125 83,00 1,0000</p><p>23,00 0,0375 100,00 2,5000</p><p>40,00 0,0625 107,50 7,0000</p><p>55,00 0,0875 97,50 10,0000</p><p>59,00 0,1250 92,50 11,5000</p><p>59,00 0,2000 87,00 11,5500</p><p>Fonte: Adaptado de Hibbeler (2010, p.69).</p><p>Alternativas:</p><p>a)</p><p>b)</p><p>c</p><p>d)</p><p>e)</p><p>5) No início da curva no diagrama tensão-deformação, identificamos que há uma proporcionalidade entre a tensão e a</p><p>deformação, formando assim uma reta. Este trecho proporcional expressa a Lei de Hooke, definido por Robert Hooke em 1676,</p><p>para materiais elásticos.</p><p>Um fio de nylon esta´ submetido a` força de tração de 10 N. Sabendo que e que o comprimento do fio e´</p><p>incrementado em 1,2%, determine o diâmetro do fio.</p><p>Alternativas:</p><p>a) 0,195 mm</p><p>b) 0,295 mm</p><p>c) 0,395 mm</p><p>d) 0,495 mm</p><p>e) 0,595 mm</p>
