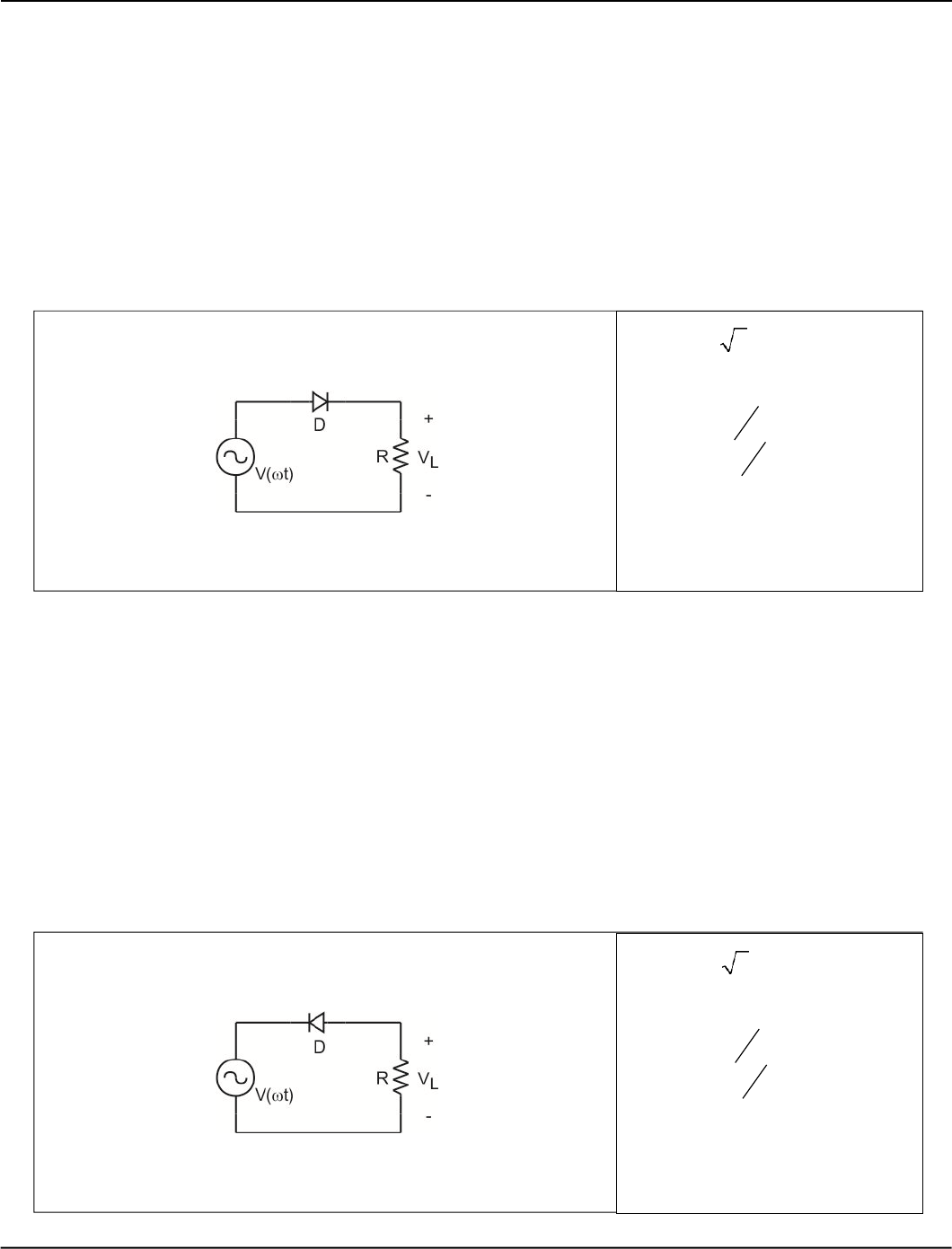

<p>EXERCÍCIOS – RETIFICADORES A DIODO</p><p>V (  t ) = 2  220  sen (  t ) V</p><p>f = 60 Hz</p><p>R = 12 </p><p>RTJC = 1, 0 °C</p><p>W</p><p>RTCD = 2, 0 °C</p><p>W</p><p>VD = 0,85 V</p><p>rD = 25 m</p><p>TJ = 150 °C</p><p>TA = 40 °C</p><p>V (  t ) = 2 127  sen (  t ) V</p><p>f = 60 Hz</p><p>R = 18 </p><p>RTJC = 1,8 °C</p><p>W</p><p>RTCD = 2, 5 °C</p><p>W</p><p>VD = 0,80 V</p><p>rD = 40 m</p><p>TJ = 140 °C</p><p>TA = 45 °C</p><p>1) Para o Retificador Monofásico de Meia Onda a Diodo a seguir:</p><p>a. Desenhe:</p><p>i. Tensão e corrente na carga R;</p><p>ii. Tensão e corrente no diodo D;</p><p>iii. Corrente na fonte;</p><p>b. Calcule:</p><p>i. Tensão e corrente média na carga;</p><p>ii. Tensão e corrente eficaz na carga;</p><p>iii. Potência na carga;</p><p>iv. Fator de Potência do circuito;</p><p>v. Resistência térmica do dissipador a ser fixado no diodo;</p><p>vi. Valor do capacitor de filtragem a ser inserido junto a carga para reduzir a ondulação da</p><p>tensão à 10,0 % do valor de pico.</p><p>2) Para o Retificador Monofásico de Meia Onda a Diodo a seguir:</p><p>a. Desenhe:</p><p>i. Tensão e corrente na carga R;</p><p>ii. Tensão e corrente no diodo D;</p><p>iii. Corrente na fonte;</p><p>b. Calcule:</p><p>i. Tensão e corrente média na carga;</p><p>ii. Tensão e corrente eficaz na carga;</p><p>iii. Potência na carga;</p><p>iv. Fator de Potência do circuito;</p><p>v. Resistência térmica do dissipador a ser fixado no diodo;</p><p>vi. Valor do capacitor de filtragem a ser inserido junto a carga para reduzir a ondulação da</p><p>tensão à 12,0 % do valor de pico.</p><p>EXERCÍCIOS – RETIFICADORES A DIODO</p><p>I (  t ) = 2  30  sen (  t ) A</p><p>f = 60 Hz</p><p>R = 20 </p><p>RTJC = 1, 5 °C</p><p>W</p><p>RTCD = 2, 5 °C</p><p>W</p><p>VD = 0, 95 V</p><p>rD = 55 m</p><p>TJ = 135 °C</p><p>TA = 35 °C</p><p>V (  t ) = 2  220  sen (  t ) V</p><p>f = 60 Hz</p><p>a = 2 (relação detransformação)</p><p>R = 15 </p><p>RTJC = 1, 0 °C</p><p>W</p><p>RTCD = 2, 0 °C</p><p>W</p><p>VD = 0, 70 V</p><p>rD = 40 m</p><p>TJ = 150 °C</p><p>TA = 50 °C</p><p>3) Para o Retificador Monofásico de Meia Onda a Diodo com FONTE DE CORRENTE a seguir:</p><p>a. Desenhe:</p><p>i. Tensão e corrente na carga R;</p><p>ii. Tensão e corrente no diodo D;</p><p>iii. Corrente na fonte;</p><p>b. Calcule:</p><p>i. Tensão e corrente média na carga;</p><p>ii. Tensão e corrente eficaz na carga;</p><p>iii. Potência na carga;</p><p>iv. Fator de Potência do circuito;</p><p>v. Resistência térmica do dissipador a ser fixado no diodo;</p><p>4) Para o Retificador Monofásico de Onda Completa com Ponto Médio a Diodo a seguir:</p><p>a. Desenhe:</p><p>i. Tensão e corrente na carga R;</p><p>ii. Tensão e corrente no diodo D1;</p><p>iii. Corrente na fonte;</p><p>b. Calcule:</p><p>i. Tensão e corrente média na carga;</p><p>ii. Tensão e corrente eficaz na carga;</p><p>iii. Potência na carga;</p><p>iv. Fator de Potência do circuito;</p><p>v. Resistência térmica do dissipador a ser fixado no diodo D1;</p><p>vi. Valor do capacitor de filtragem a ser inserido junto a carga para reduzir a ondulação da</p><p>tensão à 8,0 % do valor de pico.</p><p>EXERCÍCIOS – RETIFICADORES A DIODO</p><p>V (  t ) = 2  220  sen (  t ) V</p><p>f = 60 Hz</p><p>R = 35 </p><p>RTJC = 1, 0 °C</p><p>W</p><p>RTCD = 2, 5 °C</p><p>W</p><p>VD = 0, 75 V</p><p>rD = 30 m</p><p>TJ = 160 °C</p><p>TA = 40 °C</p><p>5) Para o Retificador Monofásico de Onda Completa com Ponto Médio a Diodo a seguir:</p><p>a. Desenhe:</p><p>i. Tensão e corrente na carga R;</p><p>ii. Tensão e corrente no diodo D2;</p><p>iii. Corrente na fonte;</p><p>b. Calcule:</p><p>i. Tensão e corrente média na carga;</p><p>ii. Tensão e corrente eficaz na carga;</p><p>iii. Potência na carga;</p><p>iv. Fator de Potência do circuito;</p><p>v. Resistência térmica do dissipador a ser fixado no diodo D2;</p><p>vi. Valor do capacitor de filtragem a ser inserido junto a carga para reduzir a ondulação da</p><p>tensão à 15,0 % do valor de pico.</p><p>6) Para o Retificador Monofásico de Onda Completa em Ponte a Diodo a seguir:</p><p>a. Desenhe:</p><p>i. Tensão e corrente na carga R;</p><p>ii. Tensão e corrente no diodo D4;</p><p>iii. Corrente na fonte;</p><p>b. Calcule:</p><p>i. Tensão e corrente média na carga;</p><p>ii. Tensão e corrente eficaz na carga;</p><p>iii. Potência na carga;</p><p>iv. Fator de Potência do circuito;</p><p>v. Resistência térmica do dissipador a ser fixado no diodo D4;</p><p>vi. Valor do capacitor de filtragem a ser inserido junto a carga para reduzir a ondulação da</p><p>tensão à 5,0 % do valor de pico.</p><p>V (  t ) = 2 127  sen (  t ) V</p><p>f = 60 Hz</p><p>a = 0, 5 (relação detransformação)</p><p>R = 10 </p><p>RTJC = 1, 5 °C</p><p>W</p><p>RTCD = 2, 0 °C</p><p>W</p><p>VD = 0,80 V</p><p>rD = 35 m</p><p>TJ = 150 °C</p><p>TA = 60 °C</p><p>EXERCÍCIOS – RETIFICADORES A DIODO</p><p>V (  t ) = 2 110  sen (  t ) V</p><p>f = 60 Hz</p><p>R = 20 </p><p>RTJC = 1, 0 °C</p><p>W</p><p>RTCD = 2, 0 °C</p><p>W</p><p>VD = 0,80 V</p><p>rD = 45 m</p><p>TJ = 150 °C</p><p>TA = 50 °C</p><p>V (  t ) = 2  220  sen (  t ) V</p><p>f = 60 Hz</p><p>R = 15 </p><p>RTJC = 2, 5 °C</p><p>W</p><p>RTCD = 1, 5 °C</p><p>W</p><p>VD = 0, 95 V</p><p>rD = 30 m</p><p>TJ = 150 °C</p><p>TA = 40 °C</p><p>7) Para o Retificador Monofásico de Onda Completa em Ponte a Diodo a seguir:</p><p>a. Desenhe:</p><p>i. Tensão e corrente na carga R;</p><p>ii. Tensão e corrente no diodo D1;</p><p>iii. Corrente na fonte;</p><p>b. Calcule:</p><p>i. Tensão e corrente média na carga;</p><p>ii. Tensão e corrente eficaz na carga;</p><p>iii. Potência na carga;</p><p>iv. Fator de Potência do circuito;</p><p>v. Resistência térmica do dissipador a ser fixado no diodo D1;</p><p>vi. Valor do capacitor de filtragem a ser inserido junto a carga para reduzir a ondulação da</p><p>tensão à 15,0 % do valor de pico.</p><p>8) Para o Retificador Monofásico de Onda Completa em Ponte a Diodo a seguir:</p><p>a. Desenhe:</p><p>i. Tensão e corrente na carga R;</p><p>ii. Tensão e corrente no diodo D2;</p><p>iii. Corrente na fonte;</p><p>b. Calcule:</p><p>i. Tensão e corrente média na carga;</p><p>ii. Tensão e corrente eficaz na carga;</p><p>iii. Potência na carga;</p><p>iv. Fator de Potência do circuito;</p><p>v. Resistência térmica do dissipador a ser fixado no diodo D2;</p><p>vi. Valor do capacitor de filtragem a ser inserido junto a carga para reduzir a ondulação da</p><p>tensão à 8,0 % do valor de pico.</p>
