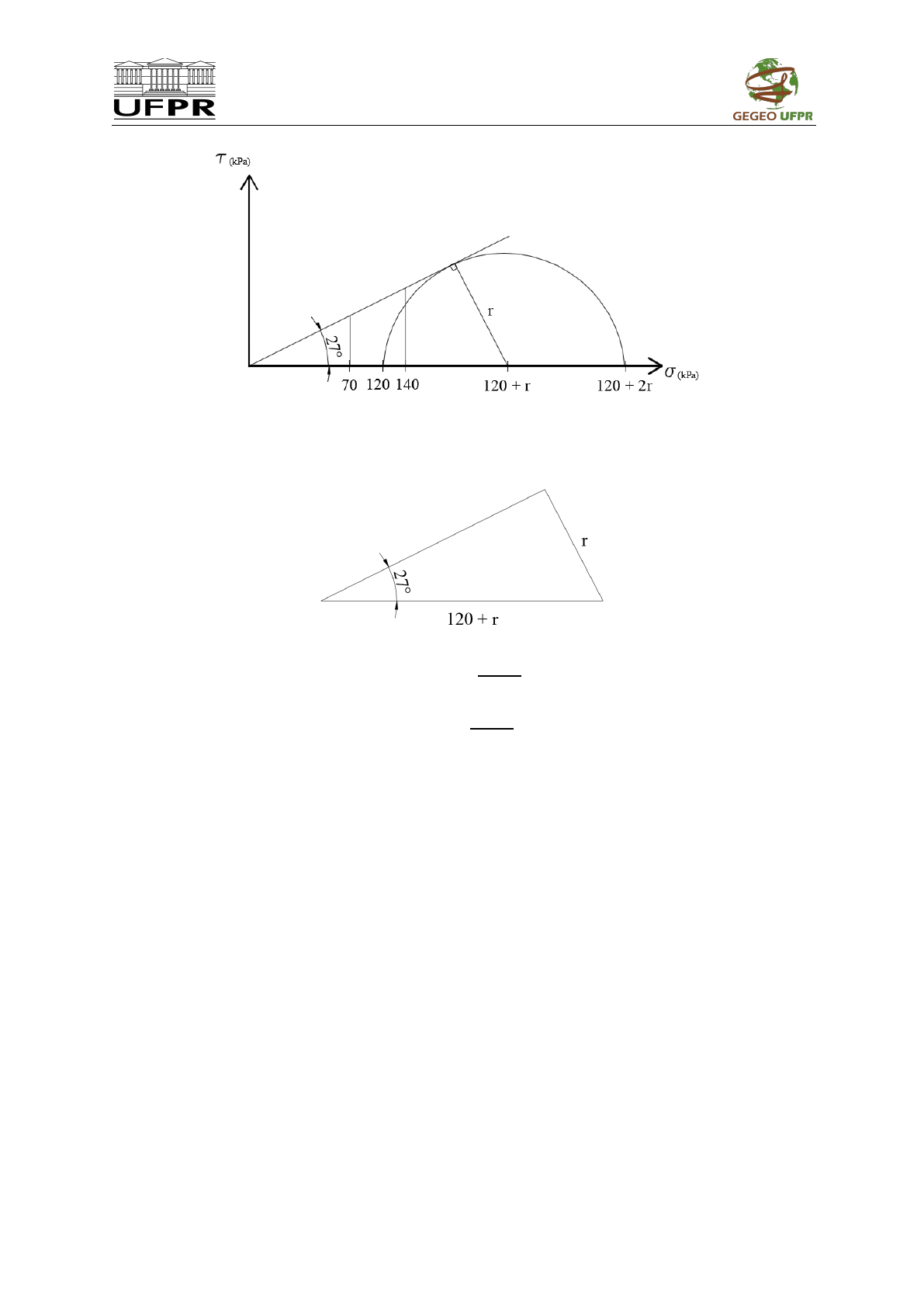

<p>Por trigonometria, determina-se o raio r:</p><p>sin 27° = 𝑟</p><p>120+𝑟</p><p>0, 45 ≈ 𝑟</p><p>120+𝑟</p><p>𝑟 = (120 + 𝑟) · 0, 45 ≈ 54 + 0, 45 𝑟</p><p>𝑟 − 0, 45 𝑟 ≈ 54</p><p>𝑟 ≈ 98</p><p>A tensão desviadora σd é o diâmetro do círculo de Mohr (igual à diferença entre as tensões</p><p>principais maior e menor ), sendo portanto igual a 2 r:σ</p><p>1</p><p>σ</p><p>3</p><p>σ</p><p>𝑑</p><p>= 2 𝑟 = 2 · 98</p><p>σ</p><p>𝑑</p><p>≈ 196 𝑘𝑃𝑎</p><p>97</p><p>Rev. 00 Out/2021</p>
