1. O que é um FPGA e a linguagem VHDL?
Field programmable gate away - Arranjo de portas programáveis em campo, é um
conjunto integrado projetado para ser programável pelo operador. Ou seja, é uma placa
com portas lógicas e elementos de memória organizados em formato de matriz. É um
arranjo de portas lógicas NAND programáveis.
É a linguagem de programação utilizada para programar o FPGA. Ele permite descrever
em um software o comportamento e a estrutura do hardware.
2. Como um FPGA pode ser usado em equipamentos de Telecomunicações?
O FPGA pode ser usado em telecomunicações para processamento de imagens,
modulação e demodulação
3. Diferente código concorrente e sequencial em VHDL.
A diferença entre eles é que os comandos concorrentes executam simultaneamente
várias instruções e a sequência que são apresentados não altera a execução , no
entanto, os comandos sequenciais avaliam uma sequência determinada,uma de cada
vez, na ordem em que aparecem.
4. Defina a tabela verdade. Dê exemplos de aplicações e suas respectivas tabelas
verdade.
A tabela verdade define todas as possíveis entradas e saídas das portas lógicas
associadas a um circuito lógico.

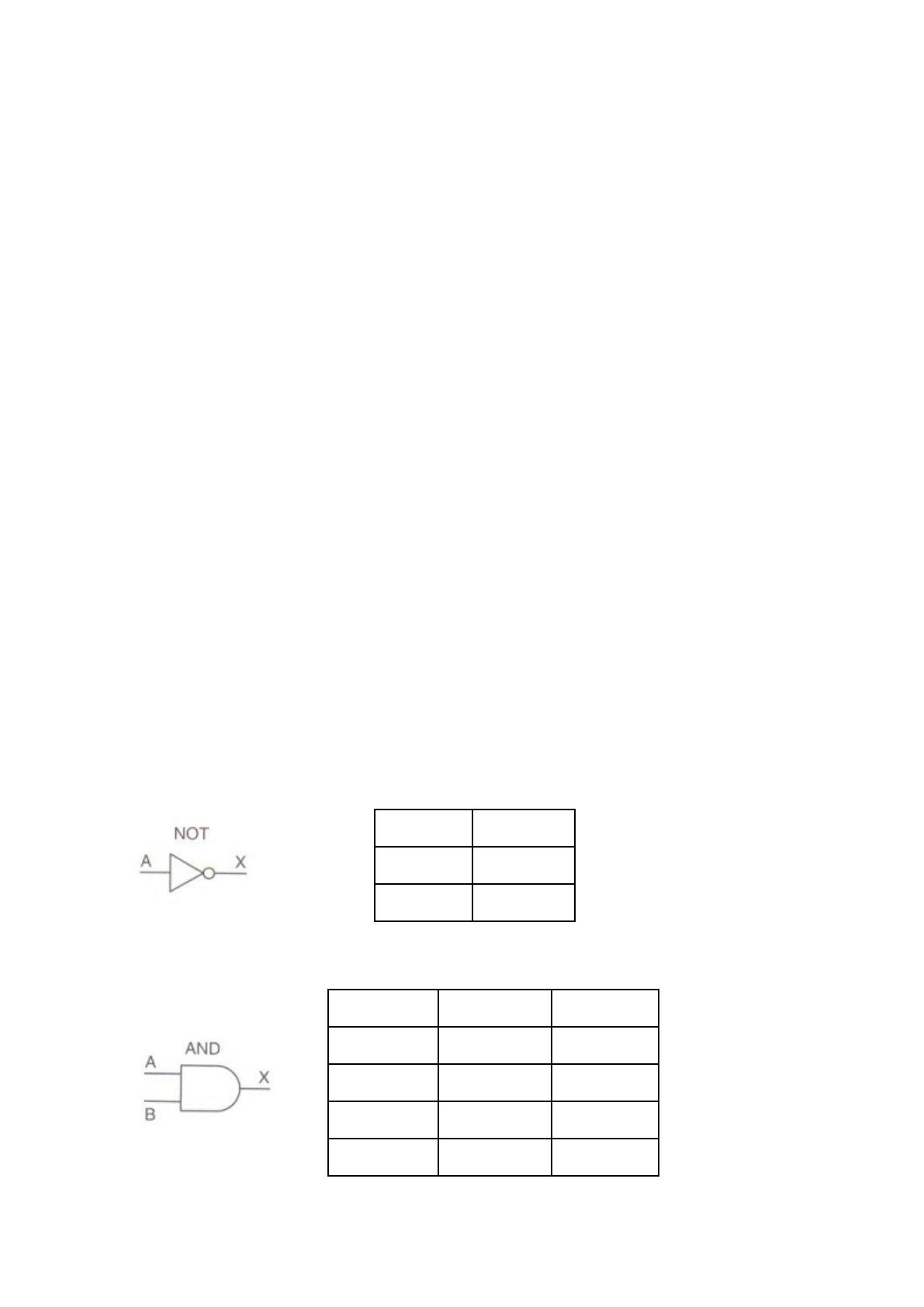

NOT - inverte o valor da saída
A X
0 1
1 0
AND - o valor da saída só será igual a 1 quando as duas entradas forem 1
A B X
0 0 0
0 1 0
1 0 0
1 1 1
OR - o valor da saída será igual a 1 sempre que uma das entradas estiverem ligadas,
ou seja, apresentando o 1 (no A, ou no B ou em A e B)
NAND - como essa porta NEGA o valor da saída então será o oposto a porta AND,
portanto, quando as duas entradas forem 1, a saída será 0 e as demais será 1
NOR - como essa porta NEGA o valor da saída então será o oposto a porta OR,
portanto, quando as duas entradas forem 0, a saída será 1 e as demais será 0
XOR - é uma porta OR exclusiva, ou seja quanto uma das entradas forem iguais as
saídas serão igual a 0 e quando as entradas forem diferentes a saída será 1, da mesma
forma, a porta XNOR, realiza a o mesmo processo, porém ele inverte a saída.
A B X
0 0 0
0 1 1
1 0 1
1 1 1
A B X
0 0 1
0 1 1
1 0 1
1 1 0
A B X
0 0 1
0 1 0
1 0 0
1 1 0
A B X XN
0 0 0 1
0 1 1 0
1 0 1 0
5. Como se obtém uma expressão Booleana a partir de uma tabela verdade?
Uma expressão Booleana é obtida a partir da tabela verdade, analisando os valores da
entrada que resultam uma saída de valor igual a 1, a partir disso, é necessário construir
um produto com todas as variáveis nessas linhas.
Exemplo: M = -ABC + A-BC + AB-C + ABC
(-) representa a negação da porta
(+) representa a porta OR
Entre as letras existe um (.) representa a porta AND, porém não é necessário a sua
representação
6. Como se implementa a expressão Booleana em VHDL? Dê um exemplo.
Para implementar uma expressão booleana em VHDL é necessário descrever as
operações lógicas ( AND, OR, NOT) usando sinais e operadores.
exemplo: Y = (A.B) + (Ā.C)
ENTITY boolean_expression IS -- define as entradas e saída
PORT ( A, B, C : IN BIT;
Y : OUT BIT);
END boolean_expression;
ARCHITECTURE behavior of boolean_expression IS
BEGIN -- Implementa a expressão booleana
1 1 0 1
A B C M expressão
L1 0 0 0 0 -A-B-C
L2 0 0 1 0 -A-BC
L3 0 1 0 0 -AB-C
L4 0 1 1 1 -ABC
L5 1 0 0 0 A-B-C
L6 1 0 1 1 A-BC
L7 1 1 0 1 AB-C
L8 1 1 1 1 ABC
Y q q q q '0'); -- Registrador de deslocamento
begin
process(clk, reset)
begin
if reset = '1' then
reg '0'); -- Limpa o registrador se reset estiver ativo
elsif rising_edge(clk) then
regsoma_sub;
BEGIN
soma_sub(a_i, b_i, c_i, som_con, sub_con);
END teste;
14. Como se implementa a sensibilidade de borda em VHDL?
Existem duas formas de implementação da sensibilidade de borda. A primeira é a
inicialização síncrona, esse tipo de sensibilidade emprega duas construções do tipo IF
ELSE: a primeira detecta a condição do sinal de controle, e a segunda testa
sucessivamente as condições para realizar operações de set, reset ou armazenamento.
ENTITY flip3_2 IS
PORT (ck : IN BIT; -- relogio
rst : IN BIT; -- rst=1 leva q=000 sincrono
set : IN BIT; -- set=1 leva q=111 sincrono
d : IN BIT_VECTOR(2 DOWNTO 0);
q : OUT BIT_VECTOR(2 DOWNTO 0));
END flip3_2;
ARCHITECTURE teste OF flip3_2 IS
BEGIN
PROCESS (ck)
BEGIN
IF (ck'EVENT AND ck = '1') THEN -- condicao do sinal relogio
IF (rst = '1') THEN q '0'); -- inicializa com zeros
-- bit menos significativo de B
if B(0) = '1' then temp(1 downto 0) := A; -- adiciona A na posição correta
end if;
-- bit mais significativo de B
if B(1) = '1' then temp(3 downto 2) := A; -- adiciona A na posição correta
end if;
P y(2), a => x(2), s => s(2), ve => v(2), vs => v(3));
x3: som_1a PORT MAP( x(3), y(3), v(3), s(3), zs);
END estrutural;
18. Diferencie function e procedure em VHDL;
O FUNCTION e o PROCEDURE são subprogramas que contêm comandos sequenciais.
Na FUNCTION retorna um único valor, enquanto o PROCEDURE pode retornar vários
valores.
ENTITY sb_fct0 IS
PORT (a_i, b_i : IN INTEGER RANGE 0 TO 15;
s_conc : OUT INTEGER RANGE 0 TO 15);
END sb_fct0;
ARCHITECTURE exemplo OF sb_fct0 IS
FUNCTION soma (a : INTEGER; b : INTEGER) RETURN INTEGER IS
VARIABLE s : INTEGER;
BEGIN
s := a + b;
RETURN s;
END soma;
BEGIN
s_conc -- Soma s_dec -- Subtração s_dec -- Multiplicaçãos_dec -- Divisão s_dec s_dec '0'); s_cre '0');
END CASE;
END PROCESS;
END behavior;
