A
B
C
D
1 2 3
1
2 3
A
B
C
1 2 3 4
A
B
C
D
E
PASSAGEM DE
TUBULAÇÃO
PELA VIGA
VIGAS
s
DETALHE ESTRUTRAL
COMO REFORMARAM UM PRÉDIO JÁ EXISTENTE PARA A LOCAÇÃO DA
JAPAN HOUSE, FOI SE NECESSÁRIO ESTUDOS PARA ATUALIZAR AS
TUBULAÇÕES DE AR CONDICIONADO E ENERGIA NOS PAVIMENTOS,
PARA ISSO FORAM FEITOS FUROS EM LUGARES ESTRATÉGICOS DA VIGA
TUBOS PARA
PASSAGEM DE
ENERGIA ELÉTRICA
LAJE
Acesso
Um dos pontos fortes é o seu acesso facilitado, sendo
possível ser feito através da estação Consolação ou até
mesmo qualquer uma outra localizada na Paulista.
É também um prédio que possui acessibilidade em todos os
quesitos.
JAPAN HOUSE - SÃO PAULOJAPAN HOUSE - SÃO PAULO
Arquiteto Kengo Kuma e FGMF Arquitetos
Ficha Técnica
Inauguração: 05 de maio de 2017
Localização: Avenida Paulista, 52 - Bela Vista -
São Paulo - SP
Área construída: 2500m²
Térreo + 2 pavimentos
Materiais predominantes: concreto e madeira
Implantação
A Japan House foi adequada em um prédio que antes
abrigava a agencia bancária Bradesco, onde passou por
reformas estéticas e estruturais para se tornar o que é
hoje.

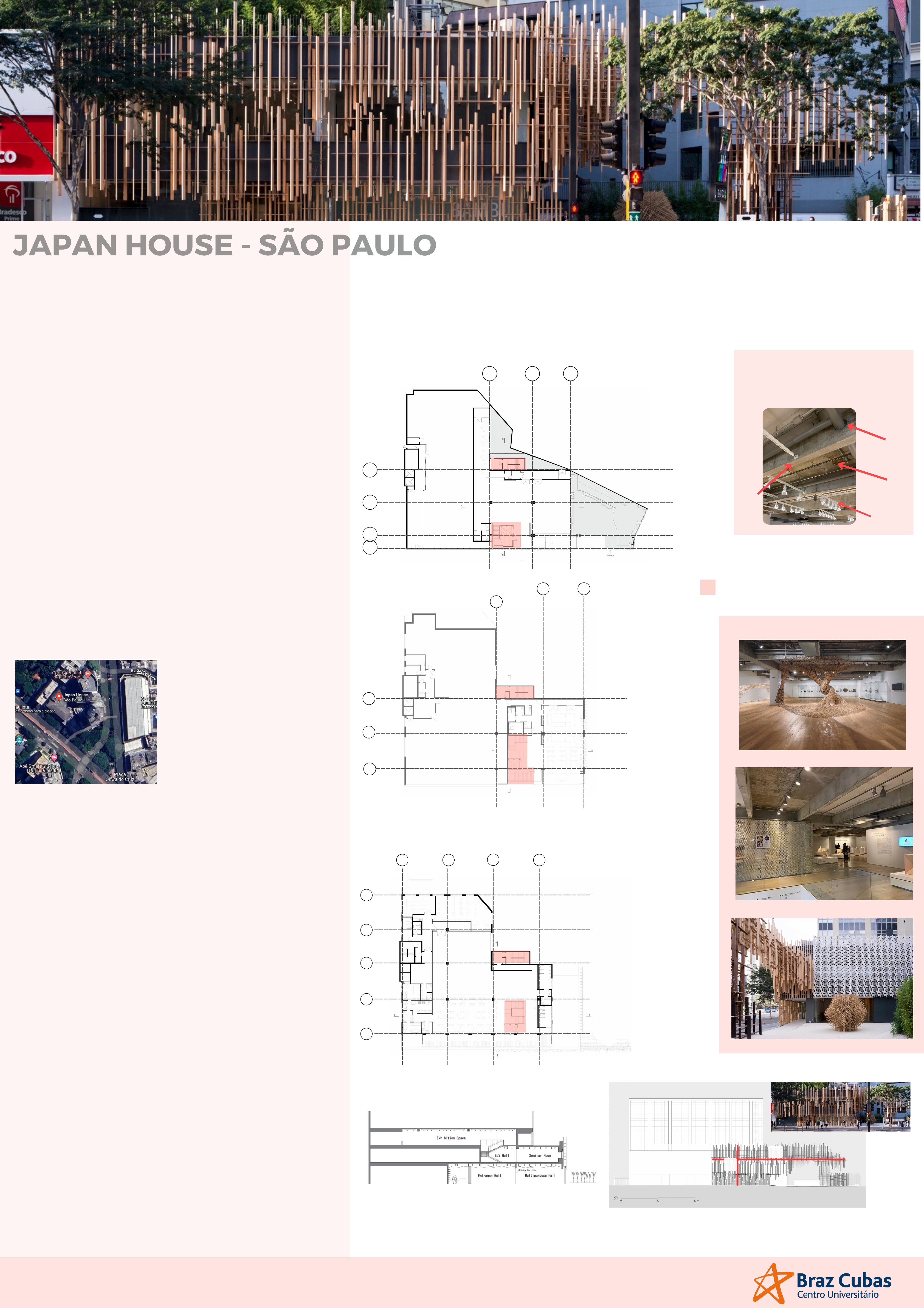

PLANTAS BAIXAS E MALHAS ESTRUTURAIS
PISO TÉRREO
A Japan House, construída em São Paulo pelo
escritório FGMF Arquitetos em parceria com o
arquiteto Japonês Kengo Kuma, é um projeto
oficial do ministério das relações internacionais do
Japão para difundir a cultura japonesa para a
comunidade internacional. A capital paulista foi a
primeira de três localidades escolhidas para sediar
este centro equilibrado, inovador e diferenciado –
as outras duas são Londres, na Inglaterra, e Los
Angeles, nos Estados Unidos.
Ana Júlia Miranda - RGM 31843433
Beatriz Ludim - RGM 31714102
Guilherme - RGM 29069149
Disciplina Concepção Estrutural
Professor Carlos Costa e Sérgio
Sistema Estrutural
Devido a reforma estrutural para utilizar o prédio já
existente, foi necessário um reforço da estrutura existente
com fibra de carbono e acrescida de estruturas metálicas.
Sua estrutura permanece boa parte em concreto armado.
Reforma e ampliação
A construção da Japan House em São Paulo consistiu de
uma intervenção relativamente simples, aproveitando uma
estrutura existente que foi reforçada com fibra de carbono e
acrescida de estruturas metálicas.
Entre as atividades que aconteceram ao longo desse período
destaca-se a demolição da laje, necessária para a
construção do conjunto de escada, elevador e rampa de
acesso.
CORTE ESQUEMÁTICO
ELEVAÇÃO FRONTAL - FACHADA
O edifício que abriga a Japan House passou por uma reforma que incluiu uma série de intervenções, inclusive estruturais, para permitir a instalação de elevadores, escadas,
reforços estruturais, vãos, entre outros. Estruturalmente falando, as maiores intervenções foram a instalação da caixa de escada e elevadores, onde foi um grande trabalho
de reforços estruturais, de cortes de elementos para o edifício de concreto armado, que já tem décadas de existência.
A fachada da Japan House, assim como o restante da obra, combina traços brasileiros e nipônicos.
Ela é formada por uma cortina de 630 réguas de madeira trabalhadas por artesãos que vieram do Japão
para realizar esse trabalho, essa madeira utilizada se chama Hinoki, um material nobre. Ele também é
utilizado para a construção de templos sagrados, móveis, utensílios, esculturas e na fabricação de navios.
36m
11m
1° PAVIMENTO
2° PAVIMENTO
ÁREAS COM ESTRUTURA REFORÇACA PARA COLOCAÇÃO DE ELEVADORES E ESCADAS
IMAGENS DO LOCAL
Giovana Agneli - RGM 31771769
Pedro Costa - RGM 30244617
