Equilíbrio de Sólidos


1. Estabilidade
 O equilíbrio de corpos rígidos pode ser classificado em
equilíbrio estável, instável ou indiferente. Para nós
interessa-nos o equilíbrio estável para o qual cessada a
perturbação, o sistema volte para o ponto de equilíbrio
inicial.
 Um corpo rígido está em equilíbrio estável, quando a
resultante de forças aplicadas ao corpo é nula, assim como
a soma dos torques destas forças, em relação a um polo,
também é nula.

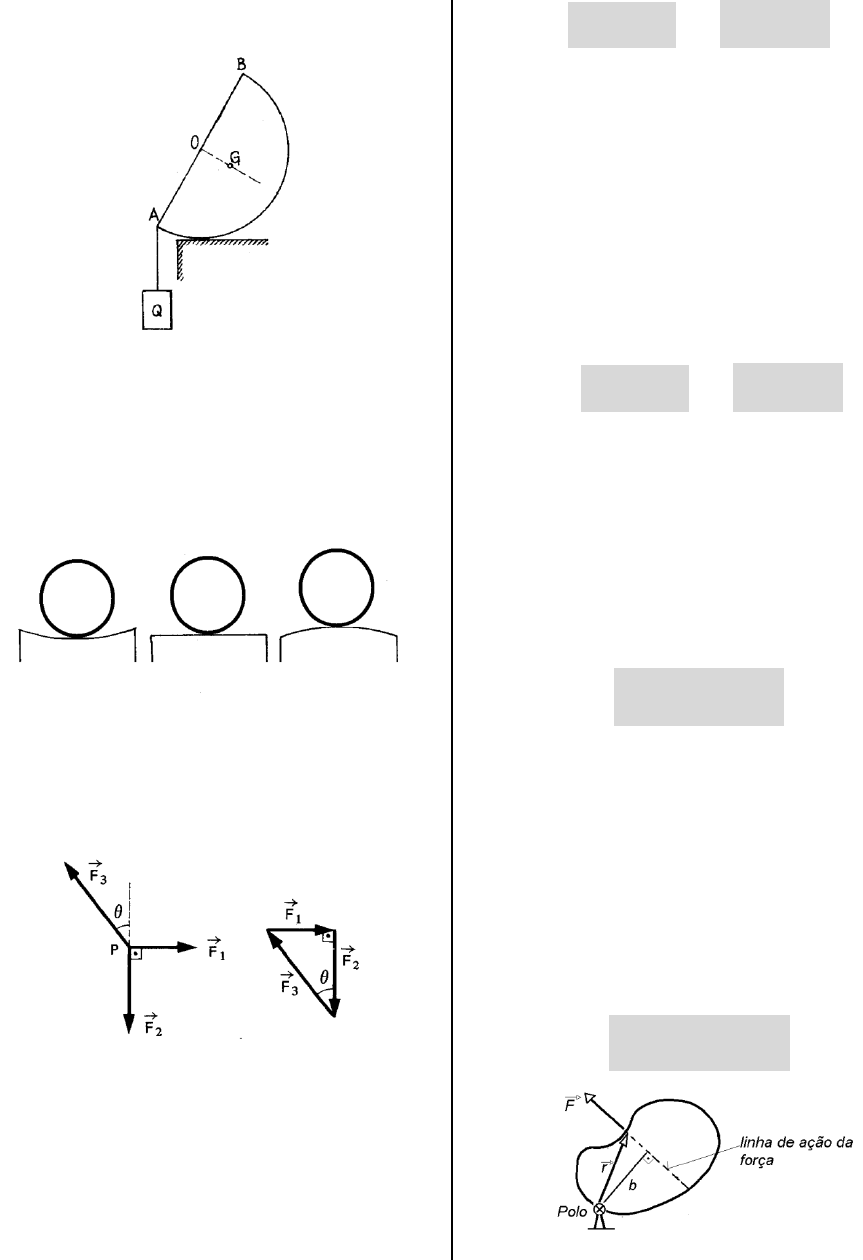

 Estável Indiferente Instável

2. Equilíbrio de um ponto material
 Sejam as forças F1
, F2
 e F3
,
 aplicadas a um ponto
material. Para um corpo esteja em equilíbrio estável de
translação é necessário e suficiente que a resultante de
forças aplicadas ao corpo seja nula.


 0321 FFF

  0iF


 Se cada componente de força for discriminado por suas
coordenadas como,
jFiFF yxi
ˆˆ


que de dentro do sinal da somatória ,
   0ˆˆ jFiF yx
subtende as condições de equilíbrio dadas por
  0xF

e   0yF



3. Equilíbrio de um corpo extenso

 a) Equilíbrio de Translação
 Para o um corpo extenso tenha equilíbrio de translação
é necessário que a resultante de forças aplicadas no
centro de massa do corpo extenso seja nula. E conforme a
2ª lei de Newton a aceleração é zero,
  0amF


 Ou seja, se cada força aplicada é decomposta nas duas
projeções de coordenadas Fx e Fy, temos as condições de
equilíbrios que garantem o equilíbrio de translação dados
por,

  0xF

e   0yF
,


 b) Equilíbrio de Rotação
 Como um corpo extenso apresenta uma distribuição de
massa ao longo de seu formato, é necessitamos levar em
conta também o equilíbrio de rotação. Conforme a lei de
rotação, a aceleração angular  é zero.
 Portanto para que o corpo extenso tenha um equilíbrio
de rotação é necessário e suficiente que a soma vetorial
dos torques de cada força aplicada seja nula, ou seja,
  0

IMPolo

  0PoloM



onde I é o Momento de Inércia, que será visto no semestre
que vem, indicando a forma como a massa do corpo é
distribuído.
 Assim como a aplicação de uma força é independente
da aplicação da outra, o torque que cada força aplicada na
rotação do corpo extenso é também independente do
torque da outra força, e seus efeitos são adicionados
vetorialmente.

4. Torque de uma força
 O torque de uma força Mpolo é o resultado de um
produto vetorial entre o vetor posição r no ponto de
aplicação e a força aplicada F em relação a um polo ou
centro de rotação, dado por,
FrM polo





 O módulo do torque
 Mpolo = r.F.sen,
o fator
b = r sen
é chamado de braço de alavanca, escrito como

bFM polo 
.

 Com relação ao sinal, o torque pode ser positivo,
quando a força rotaciona o corpo extenso no sentido anti-
horário, como na trigonometria, e negativo, quando a força
rotaciona o corpo extenso no sentido horário.
0poloM
ou
0poloM


Exemplo 1
 As forças F1 = 40N, F2 = 50N estão aplicadas em um
retânculo ABCD, de lados 20 cm por 30 cm, com uma
força resultante FR desloca o retângulo na direção de
translação.

jiFR
ˆ50ˆ40 



 Tomando o polo no ponto A como eixo de de rotação a
soma dos torques das duas forças, é igual a,

 M1 = 1200,00 Ncm e M2 = 1000,00 Ncm

resulta numa somatória
 MA= M1 +M2 = 2200 Ncm.
 No ponto B, os torques destas forças ficam,

 M1 = +1200,00 Ncm e M2 = 0,

e a somatória igual a
 MB= M1 +M2 = 1200 Ncm
 Analogamente repetindo o cálculo dos torques para os
pontos C e D, temos que,
 MC = 0 MD = 1000 Ncm
 Podemos concluir que o torque total é diferente em cada
ponto considerado. Portanto, para que o corpo extenso
tenha equilíbrio de rotação é necessário que a somatória
de todos os torques aplicados ao corpo seja nula. Isto é

  0PoloM


 Isto é possível pela fixação do sistema a partir de
vínculos ou apoios.

5 .Vínculos
 Vínculos são apoios mecânicos que impedem que o
corpo extenso tenha movimento de translação e de
rotação. Os vínculos podem ser classificados de três tipos
básicos.

a) Articulação fixa
 A barra dom uma articulação livre na extremidade A é
impedida de ter movimento na direção horizontal e na
direção vertical ou normal.

b) Articulação Móvel
 A barra apresenta uma articulação livre na extremidade
A e retém o movimento da barra na direção somente na
direção vertical ou normal, deixando o movimento livre na
horizontal.

c) Engastamento
 A barra é totalmente rígida na extremidade A com
também retém o seu movimento tanto na direção horizontal
e vertical, como também retém através de um torque M.

Exemplo 1
 Determinar as reações de apoio, VA, HA e VB para que a
placa permaneça em equilíbrio a partir de dois vínculos nos
pontos A e C, e sabendo-se que as cargas aplicadas são
de F1 = 40N, F2 = 50N

 A somatória das projeções na direção de x,

  Fx= HAF2=0  HA = 50N.

 E a somatória das projeções na direção de y,

  Fy=VAVC+F1=0  VCVA=40N.

 Por final usando a somatória dos momentos em torno no
polo A
  MA= 50x20+40x30VCx30=0

 obtemos os valores das intensidades

 VC = 73,33 N e VA = 33,33 N.
 Portanto qualquer que seja o polo escolhido, B, C, D ou
E, a somatório dos momentos em relação a estes pontos é
zero.

Exemplo2
 Duas peças são equilibradas, por um ponto de apoio, de
uma gangorra AB de comprimento de 546 mm e massa m
= 50,2 gramas. Na extremidade A é colocado um disco de
cobre de massa m1 = 235,7 gramas que apresenta seu
braço b1 = 127,9 mm distante do ponto de apoio. Na outra
extremidade B se encontra em equilíbrio um disco de
plástico de massa m2 = 65 gramas, cujo braço mede b2 =
378 mm também do ponto de apoio. O ponto de equilíbrio
da gangorra dista 153 mm da extremidade A.
 Verificar se a somatório dos torques do disco, do
cilindro e do peso da barra é próxima de zero.

 Solução
 Os pesos do disco de cobre e do cilindro de plástico são
iguais a Q1 = 2,310 N e Q2 = 0,637 N, e a barra de
madeira tem peso igual a P = 0,492 N.

 O disco de cobre tem torque M1 = - 0,295449 Nm,
Entretanto o pino e a barra giram a barra no sentido horário
e apresentam torques iguais a
 M2 = -0,240786 Nm MP = -0,05904 Nm.
 Portanto a somatória total de todos os torques do
disco, do cilíndro e da barra é igual a 0,004377
correspondendo a uma diferença de 1,48%.

4. Polias
 A polia móvel corresponde a uma alavanca
multiplicadora de força em que o lado do fio corresponde a
força tracionador de apoio e força aplicada com a carga de
sustentação fixada no centro da polia. Portanto a força
aplicada no diâmetro da polia tem a força dobrada no
centro da polia.




Ler :cap 13, v2
Fundamentos de Física
Halliday- Resnick, 6ed, 2002
