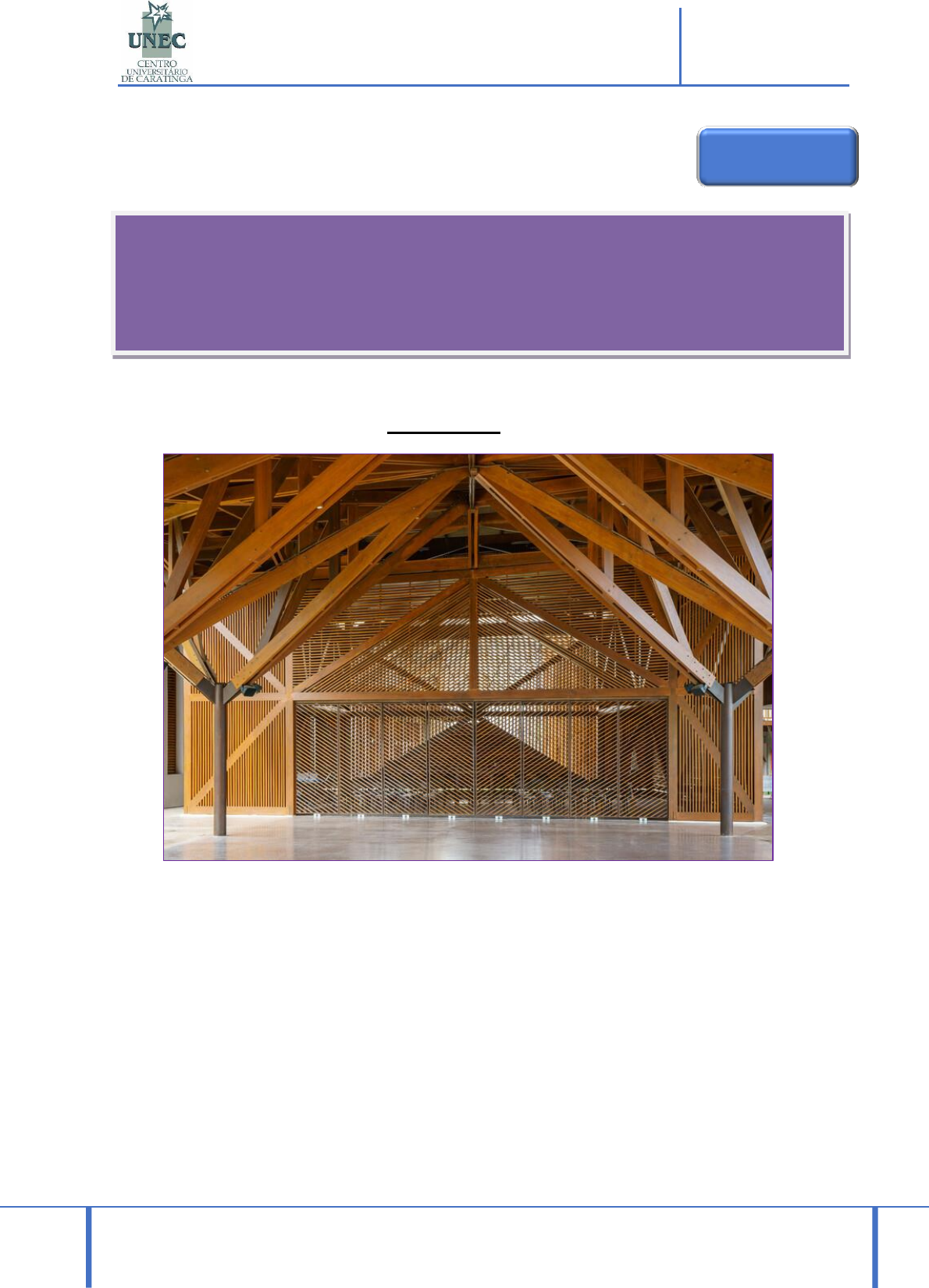

 AULA 07
O desenvolvimento tecnológico mundial da madeira como material estrutural
cresceu substancialmente nas últimas décadas, aumentando a industrialização das
construções em madeira, nesta etapa da disciplina vamos analisar e conhecer este
sistema estrutural.






 Introdução










A madeira tem sido um material empregado para as mais diversas fnalidades,
desde estruturas como pontes, coberturas, cimbramentos até na fabricação de
móveis, peças de artesanato para adornos, divisórias, lambris e as chapas de
maneira geral.
Do ponto de vista estrutural a madeira tem uma combinação de propriedades
que faz dela, como o aço, um material com boa resistência tanto a tração
quanto a compressão. Por exemplo, o aço ASTM-A36 tem resistência a tração
de 250 Mpa enquanto o ipê-roxo, que é uma madeira de ótimas qualidades
estruturais, tem 23,10 Mpa.
CENTRO UNIVERSITÁRIO DE CARATINGA
DISCIPLINA: Sistemas estruturais IV – Aço e madeira
GRADUAÇÃO
UNEC / EAD
NÚCLEO DE ENSINO A DISTÂNCIA - NEAD
secretariaead@funec.com
Página | 54



Assim sendo, a madeira é capaz de resistir a cargas que provocam fexão,
fazendo dela um material estrutural que pode ser utilizado em quase todos os
tipos de sistemas estruturais.
A madeira é um material onde sua estrutura interna é fbrosa e quimicamente
seus componentes internos tem um baixo peso atômico. Isto é uma grande
vantagem da madeira sobre outros materiais estruturais, pois faz dela um
material estrutural leve, o que resulta em um material de relação resistência-
peso de valor elevado.
A durabilidade é outra boa propriedade da madeira assim como um bom
desempenho ao fogo, apesar de ser um material combustível.
A madeira como material estrutural normalmente se encontra em diferentes
formas tais como: madeira em tora; madeira serrada; madeira laminada colada;
madeira compensada e madeiras reconstituídas. O comportamento estrutural
desses diferentes tipos de madeira está relacionado com o arranjo da estrutura
interna, que dependendo da forma final do produto resulta em maior ou menor
grau de anisotropia. Normalmente, as madeiras reconstituídas têm
propriedades isotrópicas o que garante seu excelente desempenho estrutural,
diversificando seu emprego nas construções. Portanto, sua aplicação como
material estrutural exige um domínio do conhecimento da estrutura interna dos
diferentes tipos de madeira para orientar as técnicas de detalhamento das
ligações e de regiões especiais das estruturas, garantindo-se a segurança e
durabilidade das construções de madeira.
Neste capítulo apresenta-se informações básicas para o dimensionamento de
estruturas de madeira, descrevendo aspectos importantes da estrutura interna
da madeira e suas propriedades estruturais, assim como as relações de
interdependência dessas propriedades com as ações, para os critérios usuais
de combinação, levando-se em conta as características intrínsecas de seu
comportamento estrutural.


CENTRO UNIVERSITÁRIO DE CARATINGA
DISCIPLINA: Sistemas estruturais IV – Aço e madeira
GRADUAÇÃO
UNEC / EAD
NÚCLEO DE ENSINO A DISTÂNCIA - NEAD
secretariaead@funec.com
Página | 55



Propriedades da madeira
Estrutura interna
A madeira é um material originário do tecido vegetal com características
intrínsecas definidas pela fisiologia da árvore. A formação da estrutura interna
da madeira pode ser considerada como um sistema de tubiforme que
transportam tanto a seiva bruta (da raiz até as folhas) quanto à seiva elaborada
(das folhas para o tronco – após a fotossíntese), irrigando radialmente o tronco,
tal como esquematizado na figura abaixo.


Propriedades físicas da madeira
Conhecer as propriedades físicas da madeira é de grande importância porque
estas propriedades podem influenciar significativamente no desempenho e
resistência da madeira utilizada estruturalmente.
Podem-se destacar os seguintes fatores que influem nas características físicas
da madeira:
• espécie da árvore;
• o solo e o clima da região de origem da árvore;
• fisiologia da árvore;
• anatomia do tecido lenhoso;
• variação da composição química.
CENTRO UNIVERSITÁRIO DE CARATINGA
DISCIPLINA: Sistemas estruturais IV – Aço e madeira
GRADUAÇÃO
UNEC / EAD
NÚCLEO DE ENSINO A DISTÂNCIA - NEAD
secretariaead@funec.com
Página | 56



Devido a este grande número de fatores, os valores numéricos das
propriedades da madeira, obtidos em ensaios de laboratório, oscilam
apresentando uma ampla dispersão, que pode ser adequadamente
representada pela distribuição normal de Gauss.
Entre as características físicas da madeira, cujo conhecimento é importante
para sua utilização como material de construção, destacam-se:
• umidade;
• densidade;
• retratibilidade;
• resistência ao fogo;
• durabilidade natural;
• resistência química.
Outro fator a ser considerado na utilização da madeira é o fato de se tratar de
um material ortotrópico, ou seja, com comportamentos diferentes em relação à
direção de crescimento das fibras. Devido à orientação das fibras da madeira e
à sua forma de crescimento, as propriedades variam de acordo com três eixos
perpendiculares entre si: longitudinal, radial e tangencial.

Situação atual no Brasil
Complicantes:
• Poucos cursos de graduação ministram estruturas de madeira;
• Falta de conhecimento da madeira e má aplicação de técnicas;
CENTRO UNIVERSITÁRIO DE CARATINGA
DISCIPLINA: Sistemas estruturais IV – Aço e madeira
GRADUAÇÃO
UNEC / EAD
NÚCLEO DE ENSINO A DISTÂNCIA - NEAD
secretariaead@funec.com
Página | 57



• Falta de mão de obra qualificada;
• Uso inadequado e exploração de madeiras nativas. Deve ser utilizada
madeira de reflorestamento ou manejo florestal.
Favorável:
• Valorização da madeira pela arquitetura;
• Disponibilidade de madeiras de reflorestamento;
• Industrialização da construção;
• Disponibilidade em praticamente todo território nacional;
• Custo competitivo com aço e concreto atualmente;
Conhecimento comum sobre a madeira
• A madeira é inflamável
• A madeira apodrece
• A madeira é atacada por cupins
• A madeira tem baixa resistência mecânica
• A madeira é apropriada para construções temporárias
• A madeira exige muita manutenção
Vantagens
• Produto Natural com grande variabilidade - cujo processo produtivo em
relação a outros produtos industrializados, exige baixo consumo energético e
respeita a natureza.
• Excelente Isolante - redução da energia usada no aquecimento e climatização
de edifícios.
• Fácil de Trabalhar - Permite ligações e emendas fáceis de executar.
• Ótimo desempenho se feita correta manutenção, se respeitado período de
secagem e isolando o contato direto com a água.
CENTRO UNIVERSITÁRIO DE CARATINGA
DISCIPLINA: Sistemas estruturais IV – Aço e madeira
GRADUAÇÃO
UNEC / EAD
NÚCLEO DE ENSINO A DISTÂNCIA - NEAD
secretariaead@funec.com
Página | 58



Desvantagens
• Sensível ao ambiente, aumentando ou diminuindo de dimensões com as
variações de umidade.
• É bastante vulnerável aos agentes externos, e a sua durabilidade é limitada,
quando não são tomadas medidas preventivas.
• Material combustível.
• Defeitos de crescimento, secagem, produção e alteração.
Madeira x fogo
Um dos fatores importantes para qualquer tipo de estrutura é o seu
comportamento em situações de incêndio. O projeto de edificação deve estar
em conformidade com uma série de leis, normas e o Auto de Vistoria do Corpo
De Bombeiros (AVCB). Para guiar o seu projeto utilize a ABNT NBR 9077 :
2001- Saídas de emergência em edifícios e a Lei 13.425/2017,que estabelece
diretrizes gerais sobre medidas de prevenção e combate a incêndio e a
desastres em estabelecimentos, edificações e áreas de reunião de público.
Os materias utilizados em estruturas possuem comportamentos distintos com a
presença do fogo. Em situações de incêndio, as temperaturas atingem ordem
1000°C, o aço possui somente 25% de sua resistência habitual nesta
temperatura, o concreto entra em colapso parcial ou total das peças, a madeira
passa por um processo de degradação térmica e perde sua resistência, no
entanto este tempo de degradação da madeira gera uma carbonização
superficial e mantêm a estrutura interna intacta, como vemos na imagem:

CENTRO UNIVERSITÁRIO DE CARATINGA
DISCIPLINA: Sistemas estruturais IV – Aço e madeira
GRADUAÇÃO
UNEC / EAD
NÚCLEO DE ENSINO A DISTÂNCIA - NEAD
secretariaead@funec.com
Página | 59



A madeira por ser um material combustível tem menor resistência ao fogo?
Não, porque a madeira possui algumas etapas no processo de queima, libera
inicialmente vapor de água, gases e perde massa de modo uniforme, em um
segundo momento, os gases passam a ser rapidamente liberados,
posteriormente libera grande quantidade de gases combustíveis que alimentam
a combustão com a presença de chamas, na combustão flamejante a queima
incompleta da madeira ajuda na formação de carvão e a consequente
gera efeito isolante desse carvão e torna mais lento o tempo de queima. Além
disso, hoje existem produtos químicos retardante de chamas e fumaça como
Osmoguard.
No gráfico abaixo estão as principais causas de incêndio com estruturas em
madeiras na cidade de São Paulo:


Aparentemente a madeira parece um material frágil em contato com o
fogo, devido à sua utilização para carvão. No entanto sua propriedade
de material orgânico de queima lenta, se mostra muito favorável para a
utilização da madeira como material estrutural, pois o objetivo sempre é que
em uma situação de incêndio as pessoas consigam sair ilesas, neste caso a
estrutura foi reabilitada.
O prédio da figura a seguir é um casarão da década de 20 em São Paulo, de
esquina com a Avenida Rio Branco e a Alameda Glete em Campos Elíseos. O
Casarão da Glete que já sofreu um incêndio possui estrutura de telhado,
vergas e barrotes em madeira.

CENTRO UNIVERSITÁRIO DE CARATINGA
DISCIPLINA: Sistemas estruturais IV – Aço e madeira
GRADUAÇÃO
UNEC / EAD
NÚCLEO DE ENSINO A DISTÂNCIA - NEAD
secretariaead@funec.com
Página | 60






















CENTRO UNIVERSITÁRIO DE CARATINGA
DISCIPLINA: Sistemas estruturais IV – Aço e madeira
GRADUAÇÃO
UNEC / EAD
NÚCLEO DE ENSINO A DISTÂNCIA - NEAD
secretariaead@funec.com
Página | 61



Referências bibliográficas:

Estrutura e arquitetura aço e madeira – Mauro Cézar de Brito e Silva
BRUGER e RICHTER. Anatomia da madeira. Ed. Nobel, 1991. ISBN:
8521306695
ALMEIDA, Pedro A. O. Estruturas em madeira. São Paulo: USP- Departamento
de Fundações e Estruturas, 1998.
LEPAGE, Ennio Silva et al. Manual de preservação de madeiras. São Paulo:
IPT – Divisão de Madeiras, 1986. Vol. 1. 341p.
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 7190:1997,
Associação Brasileira de Normas Técnicas (ABNT). Projeto de Estruturas de
Madeira. NBR7 190:1997. Rio de Janeiro: ABNT, 1997. 107p.
