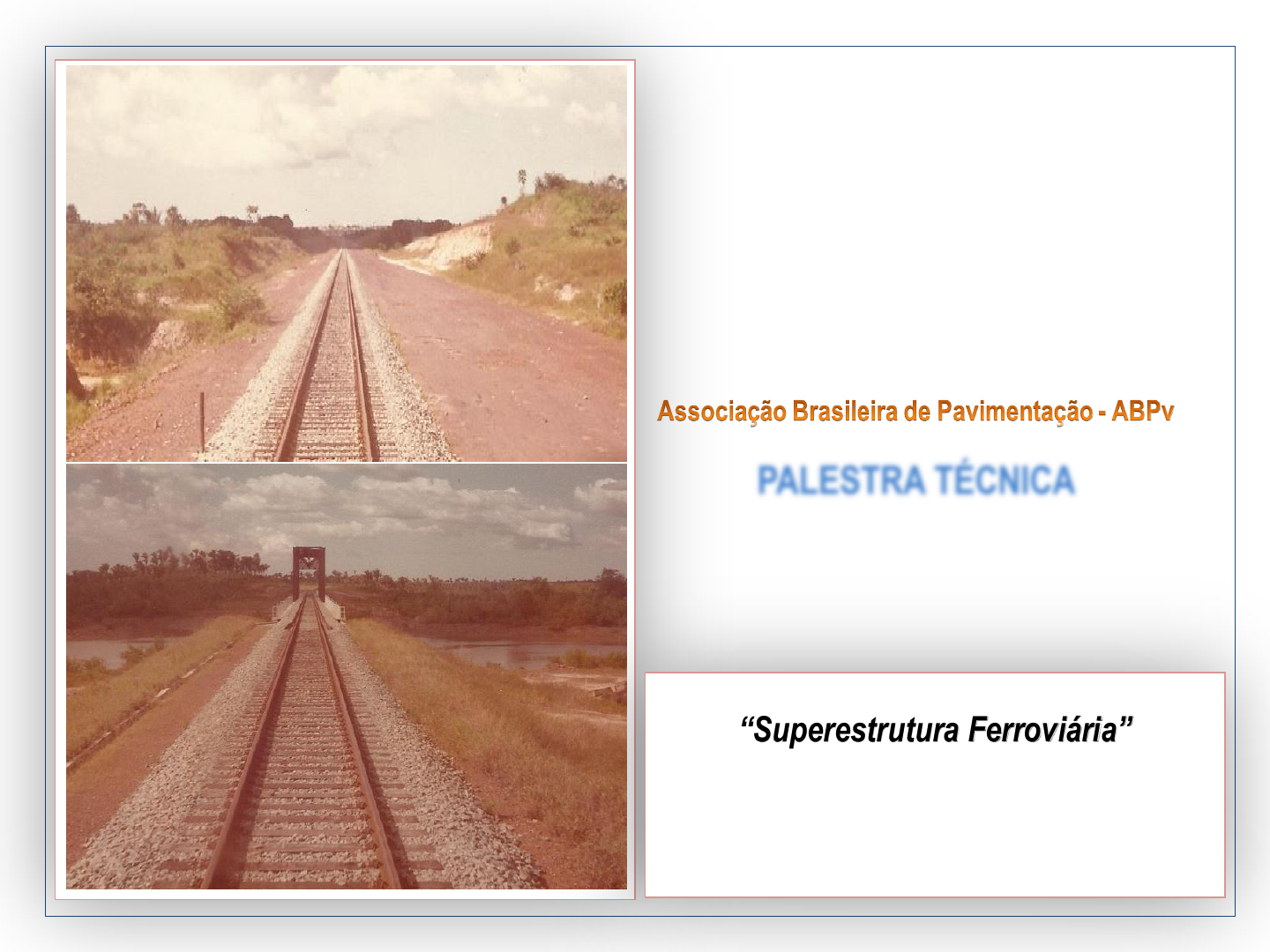

PALESTRA TÉCNICA


















“Superestrutura Ferroviária”

Engº HELIO SUÊVO RODRIGUEZ
13/11/2012 00

SUMÁRIO
I - INTRODUÇÃO
II - A MALHA FERROVIÁRIA DO BRASIL
III - MANUAL BÁSICO DE ENGENHARIA FERROVIÁRIA
IV - SUPERESTRUTURA FERROVIÁRIA
V - CONSIDERAÇÕES FINAIS






I - INTRODUÇÃO



- Em Reunião realizada no dia 11/07/2012 com a ABPv ficou acordado a elaboração do
“Manual Básico de Engenharia Ferroviária”;




II – A MALHA FERROVIÁRIA DO BRASIL



II.1 - EVOLUÇÃO
II.2 - MALHA DE CARGA
II.3 - MALHA METROFERROVIÁRIA
II.1 - EVOLUÇÃO
Ano Referência / Período
Extensão
(km)
1854 Início (E.F. Mauá) 14,50
1854 / 1889 Império 9.356,00
1889 / 1930 1ª República 32.478,00
1930 / 1945 2ª República 35.250,00
1945 / 1957 Pré - RFFSA 37.250,00
1958 RFFSA
37.967,00
 (Extensão Máxima)
1996 Privatização 30.450,00
2011 Situação Atual 29.961,00
Ferrovia / Operadora Extensão (Km)
Estrada de Ferro Tereza Cristina – EFTC - 164,00
Ferroeste / E.F. Paraná Oeste S.A. - 248,00
América Logística – ALL
Malha Norte (ALL – RN) 500,00
Malha Oeste (ALL – MO) 1.945,00
Malha Paulista (ALL – MP) 1.989,00
Malha Sul (ALL – MS) 7.304,00
Vale
E.F. Vitória-Minas (EFVM) 905,00
E.F. Carajás (EFC) 892,00
Ferrovia Norte-Sul (FNS) 700,00
Ferrovia Centro-Atlântica - FCA 8.022,00
MRS Logística S.A - 1.674,00
Transnordestina Logística S.A. - 4.238,00
E.F. Trombetas – EFT - 35,00
E.F. Jarí – EFJ - 68,00
E.F. Amapá - EFA - 154,00
 EXTENSÃO TOTAL 28.988,00
II.2 – MALHA DE CARGA
OBSERVAÇÃO:
Da extensão nominal da Malha Ferroviária de Carga de 28.988Km, cerca de 10.000km compõem
a “Malha Operacional Ativa”.
O restante da malha, isto é 18.988 (65%) é subutilizada.
Quais os motivos para não utilização dessas ferrovias?
Operadora
Extensão
Operacional
(Km)
Observação
Metrô SP 65,30
Metrô SP – Via Quatro 12,90 Sistema não concluído (concessão).
CPTM 260,90
Metrô Rio 40,95
Supervia 267,50
Central Logística 17,00
Não computado o Ramal de Niterói (32 km) e Santa
Cruz/Itaguai (7 km). Só o Sistema de Bondes.
Metrofor
Fortaleza 24,00 Bitola 1,60m (Pajuçara / Porangaba)
Cariri 13,00 Bitola 1,00m
CBTU
Metrorec 68,80 Bitola 1,60m
Demetrô / BH 28,20 Bitola 1,60m
Natal 56,20 Bitola 1,00m
Maceió 32,10 Bitola 1,00m
João Pessoa 30,00 Bitola 1,00m
Metrô de Salvador (Linha 1) 13,50 Sistema em construção – bitola de 1,435m
Metrô DF 40,37
CPTM – Teresina 13,60 Bitola 1,00m
TRENSURB 33,80
TOTAL  980,00
Fonte de Pesquisa: Anuário Metrô Ferroviário/2011.
II.3 – MALHA METROFERROVIÁRIA
“É necessário expandir a Malha Ferroviária Brasileira de forma integrada com os diversos
modais em todas as regiões do país. O ritmo atual de crescimento econômico, exige que o
país tenha 52.000 km de extensão.”

 (Rodrigo Vilaça – Presidente Executivo da ANTF) - Junho/2011

“No Rio de Janeiro é de fundamental importância um conjunto de Projetos de Transportes
Ferroviários para garantir a melhoria efetiva da Mobilidade Urbana e um melhor equilíbrio
da Matriz de Transporte no Estado (hoje o modal metroferroviário correspondente somente
a 7%)”.

 (Helio Suêvo Rodriguez)




III – MANUAL BÁSICO DE ENGENHARIA FERROVIÁRIA



A proposição dos tópicos a desenvolver é a seguinte:
1. Introdução;
2. Projeto de Via Permanente
2.1 - Fases do Projeto
2.2 - Infraestrutura
2.2.1 - Projeto Geométrico
2.2.2 - Projeto de Drenagem
2.2.3 - Projeto de Terraplenagem
2.2.4 - Obras de Arte Especiais
2.2.5 - Obras Complementares
2.2.6 - Remanejamento de Interferências
2.2.7 - Túneis
3. Superestrutura
4. Operação
5. Material Rodante
6. Orçamento




IV – SUPERESTRUTURA FERROVIÁRIA



A proposição para o desenvolvimento do tópico “Superestrutura” do
Manual, inclui os seguintes itens e subitens:
1. Elementos Componentes da Superestrutura
1.1 - Sublastro
1.2 - Lastro
1.3 - Dormentes
- Madeira
- Aço
- Concreto
- Outros Tipos
1.4 - Trilho
- Conceituação
- Perfis
- Composição do Aço
- Fabricação
- Recebimento
- Defeitos de Fabricação
- Avarias em Serviço
- Vida Útil
1.5 - Acessórios de Fixação
- Talas de Junção (Parafusos, Porcas e Arruelas, Placa de Apoio)
- Fixações Rígidas
- Fixações Elásticas
1.6 - Aparelho de Mudança de Via - AMVs
2. Cálculo Estrutural da Via Permanente;
- Metodologia
- Dimensionamento do Trilho
- Dimensionamento do Dormente e Espaçamento
- Dimensionamento do Lastro (Verificação das Pressões no Lastro,
Sublastro, Plataforma e Espessura do Ombro do Lastro)
- Dimensionamento Complementar
3. Gabaritos e Plataformas
- Gabaritos da Via Férrea
- Características da Plataforma
4. Geometria da Via
- Conceituação (Tipo de Transporte e Topografia)
- Superelevação (Teórica, Prática e Máxima)
- Velocidade Limite
- Raio Mínimo

5. Metodologia de Construção da Via Permanente
6. Engenharia de Manutenção da Via Permanente
- Metodologia
- Tipos
- Frequência e Indicadores
 7. Projeto de Simulação
 8. O Uso das Telecomunicações nas Ferrovias
ESTRUTURA DA VIA PERMANENTE
SEÇÃO TRANSVERSAL TIPO
Estrutura da Via  Grade
Trilho (componente longitudinal)
Dormente (componente transversal)
Apoio – Meio Elástico – Lastro/Sublastro e Plataforma
Esforços na Via
Verticais (Ex.: Carga Estática)
Longitudinais (Ex.: Dilatação do TLs)
Transversais (Força Centrífuga)
 É a camada de material que completa a plataforma e que recebe o lastro. Sua função é de
absorver os esforços transmitidos pelo lastro e transferi-lo para o terreno adjacente, na taxa
adequada de suporte do terreno referido.
 O sublastro não deverá permitir a penetração dos agregados situados na parte inferior do lastro,
tendo ainda que propiciar uma perfeita drenagem das águas dele provenientes.
 Toda a infra-estrutura abaixo do Sublastro é denominado Subleitro.
 O lastro e o Sublastro, embora de características diferentes, são dimensionados em conjunto.
SUB-LASTRO

PLATAFORMA FERROVIÁRIA



Para uma linha singela, teoricamente a plataforma quando em tangente, te m o aspecto mostrado na Figura
abaixo :



F = m (h + d) + 0,5b + v


n = 33,3 (3% de inclinação da superfície da plataforma)
m = 1,5
b = comprimento do dormente
d = altura do dormente
h = espessura mínima de lastro
W = 46 cm (comprimento mínimo segundo a AREMA)

Obs: Quanto aos custos seria bom que W fosse o menor possível, mas vale lembrar sua grande utilidade
também para a movimentação de pessoal na manutenção.

1 -
m

 n
TRILHO



É o perfil metálico que suporta diretamente as cargas transmitidas pelos trens, repassando-
as ao dormente e servindo de via de rolamento e guia para as rodas dos veículos
ferroviários.
DORMENTE



É o elemento da superestrutura que tem como finalidade:

- Manutenção da bitola da via;
- Distribuir as cargas dos veículos ferroviários ao lastro;
- Interface do conjunto trilho/lastro evitando os deslocamentos transversais e longitudinais
(traçado).
APARELHOS DE MUDANÇA DE VIA
AMV



“Dispositivo que além de suportar e distribuir sobre os dormentes o peso da roda, permite a
livre passagem dos frisos das rodas na mudança de trilho, guiando-as na direção
desejada”.

A seguir, alguns exemplos esquemáticos de AMV´s:
AMV Lateral a Esquerda
Travessão
Conjunto formado por 2 (dois) Aparelhos de Mudança de Via (AMV) interligados e
assentados em vias diferentes e em sentidos opostos, que permite a transposição direta do
trem ou veículo de uma para a outra linha.
mv
2

R
FcB
P
PSt
B
mv
2
 B
Rmg
Bv
2

gR
V
2

R
St
B
Superelevação Teórica
Quandoa inclinação da via em uma curva de raio “R” é aquela necessária para anular completamente a força centrífuga que atua em um veículo ferroviário, circulando
sobre esta curva a uma velocidade “V”, a superelevação decorrente desta inclinação é chamada “Superelevação Teórica”.
É fácil de se constatar que nestas condições a resultante da soma vetorial da força centrífuga com o peso do veículo tem direção normal ao plano que tangencia as
superfícies superiores de rolamento dos trilhos.
Na prática, o cálculo da superelevação teórica é feita do seguinte modo:








G = centro de gravidade do veículo
P = peso do veículo = mg
V = velocidade do veículo
R = raio da curva
Fc = força centrífuga =
B = bitola de centro a centro do trilho, ou seja bitola da via acrescida da largura de um boleto
 = ângulo de inclinação da via.
St = superelevação teórica
R = resultante de P + Fc
XX = reta paralela ao plano que tangencia as superfícies superiores de rolamento dos trilhos, que passa por G e está contida em uma seção transversal normal ao
eixo da via
Nesta fórmula foi adotado o valor de B=1,67m (para bitola de 1,60m)
Projetando P e Fc sobre XX, para que a força centrífuga seja anulada, tem-se:
P sen  = Fc cos 
Na prática pode-se fazer cos  = 1, assim:
P sen  = Fc
Mas:
sen  =

Logo:
= Fc, donde St = = =



St = 13,1

Sendo:
V = velocidade em km/h
R = raio da curva em metros
St = em milímetros
ETAPAS DE CONSTRUÇÃO

 Montagem da Grade
- Com ou sem a distribuição de uma camada de brita de 10 a 15cm.
- Pode-se executar a soldagem aluminotérmica para preparar o TLS (até 480m) para a execução do ATT.

 Lastramento
- Descarga de pedra britada (etapas), até 4 (quatro) levantamentos médios com 8cm cada com utilização
de máquinas especiais de VP.

 Geometria
- Necessária a marcação adequada da linha através da Nota de Serviço de Implantação Altimétrica.

Alívio de Tensão Técnica (ATT)
- A Construtora realiza os procedimentos técnicos adequados: temperatura neutra, desprega a linha,
utiliza o tensor, determina a folga da junta e realiza a soldagem aluminotérmica de fechamento e
transforma o TLS (até 480m) em TCS.

 Acabamento e Serviços Complementares
- Acabamento da linha (talude, etc.).
- Implantação dos marcos quilométricos, de referência (curvas horizontais e verticais), placas de restrição
de velocidade, etc.




V – CONSIDERAÇÕES FINAIS




IV.1 - DEFICIÊNCIA NAS ESCOLAS DE ENGENHARIA / CADEIRA DE TRANSPORTES
– FERROVIAS

V.2 - CRIAÇÃO PELO GOVERNO FEDERAL DA EMPRESA DE PLANEJAMENTO
LOGÍSTICO – EPL ESTANDO PREVISTO NA ÁREA DE TRANSPORTES O
SEGUINTE INVESTIMENTO:




Modal Valor (Bilhões / R$)
Rodovias / Ferrovias 133
TAV 35
Portos e Aeroportos 50
TOTAL 218
Dados Pessoais
Helio Suêvo Rodriguez
Engenheiro Civil / Consultor Ferroviário
Telefone: (21) 9613-5281
E-mail: hsuevo@yahoo.com.br

Coordenador Executivo de Implantação do Programa do Banco Mundial / BIRD
Companhia de Engenharia de Transportes e Logística - CENTRAL
Telefones: (21) 2333-9141 / (21) 8596-6274
 E-mail: helio.suevo@central.rj.gov.br
