Urbanização do
Jardim
Vicentina
Vigliecca & Associados
Ester Ayres de Figueiredo
Amanda Ferraciu Holtz de Almeida
Maria Vitória Guidugli
Vitoria Marques Lavecchia Pacifico
https://ava.mouralacerda.edu.br/user/view.php?id=5932&course=8871
ÍNDICE
01
02
03
04
05
06
07
08O grupo realizou uma pesquisa bibliográfica e projetual,
análise, discussão e compreensão a respeito do projeto
Urbanização do Jardim Vicentina, do escritório
Vigliecca & Associados, para que haja uma discussão e
uma compreensão coletiva em sala de aula dando
início á disciplina de Projeto de Arquitetura III.
Ficha Técnica
Contextualização
Conceito e partido de projeto
Área de Intervenção
Programa e distribuição espacial
Acessos e eixos de circulações (verticais e horiontais)
Fechamentos e aberturas
Sistema estrutural e técnicas construtivas
FICHA TÉCNICA
Urbanização do Jardim Vicentinanome
Vigliecca & Associados
Osasco, São Paulo - Brasil
2010
autores
localização
ano
responsáveis
técnicos
Estrutura: Eng. Gerson Camilo da Silva
Elétrica: Eng. Norberto Nery
Hidráulica: Eng. Danúbio Monte Pires
Infraestrutura: LBR - Engenharia e Consultoria
Construtora: Delta Construções S.A. - Eng.
Ramon Medrano/Eng. Fábio Vieira
95 000 m²área
Héctor Vigliecca
CONTEXTUALIZAÇÃO
 O crescimento irregular e
desorganizado da cidade de Osasco
ocasionou e ocasiona grandes
impactos ambientais gerando sérios
riscos à população residente. Grande
parte dos domicílios existentes na área
não apresenta boas condições de
habitabilidade, e mais de 60% das
moradias estão situadas nestas áreas
de risco, sejam estas de
escorregamentos, inundação ou
contaminação.
 O projeto propõe o remanejamento
dos moradores das áreas mais críticas
à beira do córrego se desenvolvendo
em duas partes distintas, uma zona
linear mais longa acompanhando o
córrego, que foi canalizado, e outra,
localizada perpendicularmente,
acompanhando a topografia.
 A implantação dos edifícios foi
financiada pelo Programa de
Aceleração do Crescimento (PAC)
com investimento de mais de 22
milhões de reais.
CONCEITO | PARTIDO DE PROJETO
 O projeto faz parte do PAC (um plano do governo federal que visou estimular o
crescimento da economia brasileira, através do investimento em obras de
infraestrutura).
 O conceito do projeto é requalificar a habitação dos moradores em situação precária.
E de modo simples, porém efetivo entregar a quantidade necessária de apartamentos
para todos os moradores, implementando sistemas de rede elétrica, água e esgoto,
projetos de pavimentação, paisagismo, iluminação, plantio de árvores e regulamentação
dos lotes do entorno.
ÁREA DE INTERVENÇÃO
 Localizada na periferia da cidade de
Osasco. a área possui uma forma
irregular, com tamanho de
aproximadamente 95 mil m². O entorno
imediato é caracterizado
predominantemente por residências
unifamiliares de madeira ou alvenaria,
com um ou dois pavimentos.
 Devido á presença do córrego, a
topografia é caracterizada como um
fundo de vale, e assim, os novos edifícios
e escadarias se moldam em sua função.
Tipologia 01
Tipologia 02
Tipologia 03
Quadra de Futebol
Equipamento Institucional
Áreas verdes
Acesso veículos
Acesso pedestres
Ventilação
 Podemos caracterizar os blocos como trílitos, e sua organização como cromeleques. Os trílitos são como objetos soltos no espaço, que têm força por sua
forma, e os cromeleques se constituem a partir da agrupação de vários trílitos, definindo e conformando um espaço.
 Os blocos e tipologias foram distribuídos de forma a facilitar uma permeabilidade aos pedestres. Há uma integração com as vias e acessos existentes.
Algumas conexões foram mantidas facilitando as ligações entre os moradores do conjunto e das habitações próximas a ele. Dentro da proposta foi incluída a
reforma das escadarias da região, que interligam ruas com bastante desnível

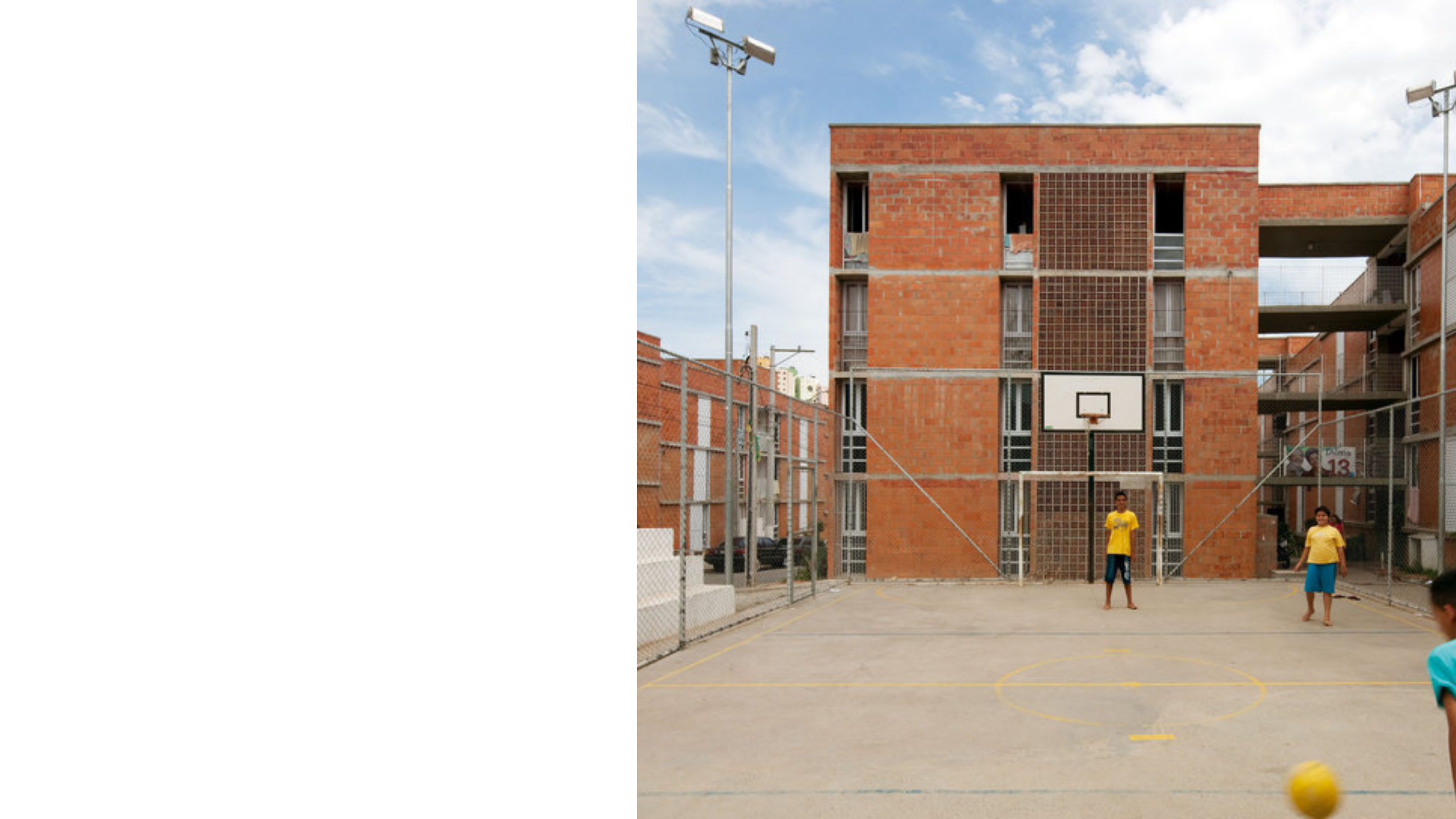

 Duas áreas verdes entre os edifícios ao longo do antigo córrego, uma no início e outra ao fim a via, e área de lazer central entre os blocos em L,
onde possui uma quadra esportiva
 Tipologia 1
 Tipologia 2
 Tipologia 3
LEGENDA:
São três tipos de edifícios, previstos pela implantação:
Edifícios lineares isolados;
Edifícios lineares conectados a blocos de planta quadrada
localizados ao longo do córrego, na qual define duas frentes
urbanas a cada lado do eixo viário de serviços;
Edifício em L, com espaços de uso coletivo mais fechados
12 1
2
1 1
2
TIPOLOGIA 1
TIPOLOGIA 2
TIPOLOGIA 3
 Os blocos são formados por módulos dessas tipologias e não compartilham eixos de
circulação.
MODULAÇÃO E ACESSO/CIRCULAÇÃO - MESO
As Tipologias 1 e 2 possuem
2 unidades de apartamento.
Já a terceira conta com 4
unidades.
Todas as unidades contam
com um padrão de 2
quartos, 1 banheiro, 1 cozinha,
1 sala de estar, 1 lavanderia.
TIPOLOGIAS
TIPOLOGIA 1
TIPOLOGIA 2
TIPOLOGIA 3
TIPOLOGIA 1
TIPOLOGIA 2
TIPOLOGIA 3
LEGENDA:
01.Usos
 Sala de Estar
 Quartos
 Cozinha
 Banheiro
 Lavanderia
02.Áreas
 Área Seca
 Á́rea Molhada
TI
PO
LO
G
IA
 1
CORTE AA CORTE BB
ELEVAÇÃO 1
CORTE CC
PLANTA
01.Circulação do Edifício
 Vertical
 Horizontal
02. Circulação da Unidade
LEGENDA:
CORTE AA CORTE BB
PLANTA
ELEVAÇÃO 1
CORTE CC
01.Circulação do Edifício
 Vertical
 Horizontal
02. Circulação da Unidade
LEGENDA:
TI
PO
LO
G
IA
 2
TI
PO
LO
G
IA
 3
01.Circulação do Edifício
 Vertical
 Horizontal
02. Circulação da Unidade
LEGENDA:
TI
PO
LO
G
IA
 1
TI
PO
LO
G
IA
 3
TI
PO
LO
G
IA
 2
CORTE BB CORTE CC
CORTE AA
CORTE BB
EI
X
O
S
ES
TR
U
TU
RA
IS
TÉCNICAS CONTRUTIVAS E MATERIAIS
 No projeto foram realizados:
Canalização do córrego
Sistemas de rede elétrica, água e esgoto
Projetos de paisagismo, iluminação, plantio de árvores e regulamentação dos lotes
do entorno
1700m² de pavimentação em bloco de concreto intervalados
840m² de calçadas
3900m² de escadas de concreto
 Com a remoção das habitações mais precárias, as habitações que configuram o
entorno são predominantemente residências unifamiliares autoconstruídas de até 3
andares, em sua maioria de alvenaria de tijolos aparente.
 Sendo assim, todos os blocos do conjunto que foram construídos possuem em uma
maneira de manter a aproximação com as pré-existências.
ESQUEMA:
cobertura pontalete
AMPLIAÇÃO - CORTE BB e CORTE CC - TIPOLOGIA 2
platibanda
alçapão
escada marinheirotelha metálica
 Todos os edifícios possuem 4 pavimentos e são construídos de bloco
cerâmico estrutural aparente, devido ao seu bom desempenho
termoacústico, fachadas com muita iluminação e menor custo e manutenção.
As aberturas são até o teto (para conforto térmico, foram proposto brises
móveis, para a proteção solar, pois a maioria dos quartos estão virados para
leste ou oeste) e as lajes são de concreto.
TÉCNICAS CONTRUTIVAS E MATERIAIS
Todas as tipologias possuem as lavanderias com fechamentos de blocos cerâmicos vazados (cobogós)
e os corredores de acesso são abertos e protegidos por guarda-corpo, o que permite a ventilação
ELEVAÇÃO 1 - TIPOLOGIA 2
laje de concreto
guarda-corpo
brises móveis
TÉCNICAS CONTRUTIVAS E MATERIAIS
