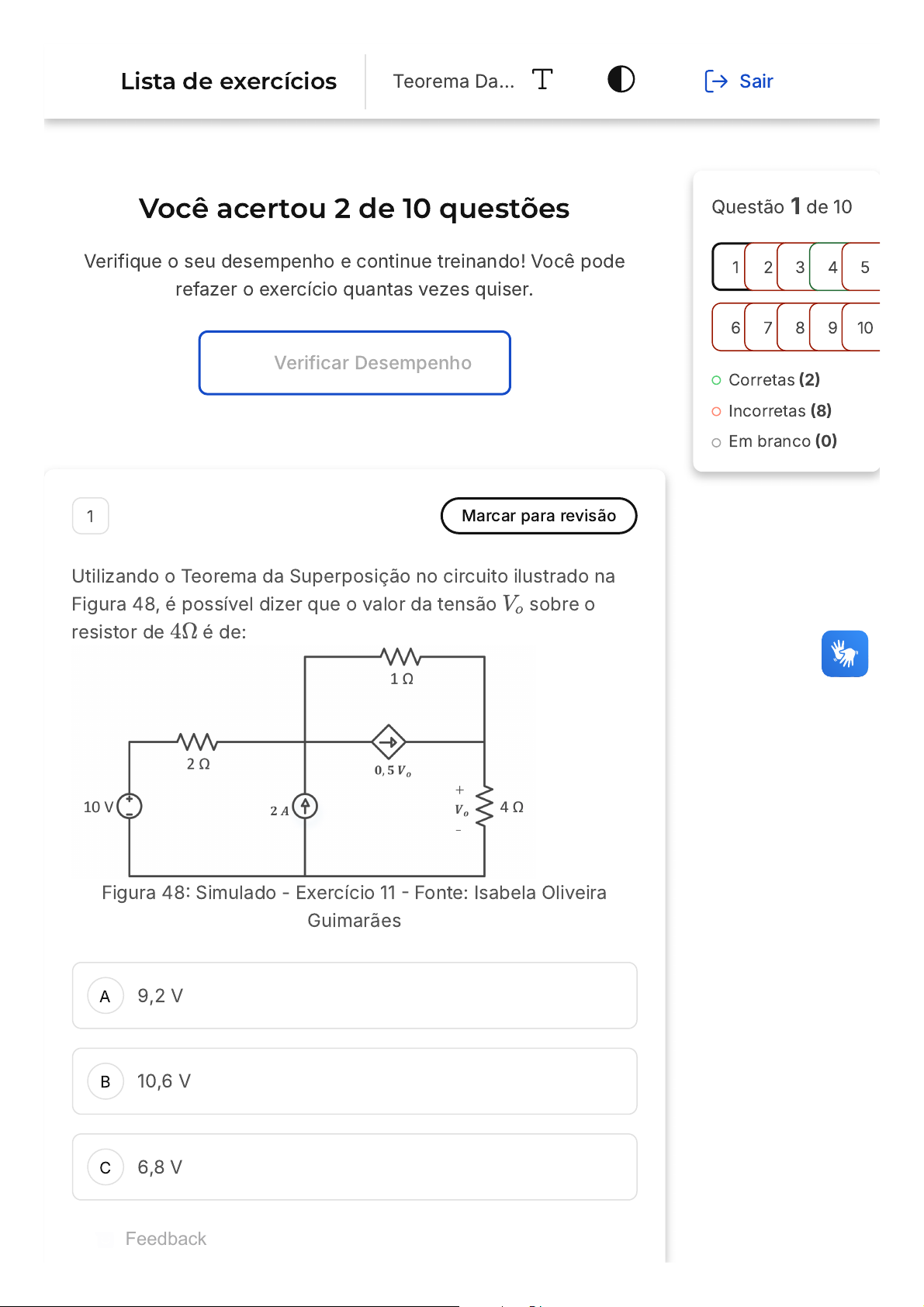

Você acertou 2 de 10 questões Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas vezes quiser. Verificar Desempenho A B C 1 Marcar para revisão Utilizando o Teorema da Superposição no circuito ilustrado na Figura 48, é possível dizer que o valor da tensão sobre o resistor de é de: Figura 48: Simulado - Exercício 11 - Fonte: Isabela Oliveira Guimarães Vo 4Ω 9,2 V 10,6 V 6,8 V Questão 1 de 10 Corretas (2) Incorretas (8) Em branco (0) 1 2 3 4 5 6 7 8 9 10 Lista de exercícios Teorema Da… Sair Feedback D E 11,2 V 8,4 V Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado O circuito possui 3 fontes, no entanto, uma delas é uma fonte de corrente dependente. Dessa forma, a tensão será a soma das contribuições das fontes de tensão de 10V e de corrente de 2A. Para V_1 (contribuição da fonte de tensão de 10 V): Para V_2 (contribuição da fonte de corrente de 2 A): Portanto, a tensão Vo será: Vo Vo = V1 + V2 −10 + 7i − 0, 5V1 = 0 V1 = 4i → 10 = 7i − 2i → i = 2A, V1 = 8V −4 + 7i − 0, 5V2 = 0 V2 = 4i → 4 = 7i − 2i = 5i → i = 0, 8A, V2 = 3, 2V Vo = V1 + V2 = 8 + 3, 2 = 11, 2V 2 Marcar para revisão Considere o circuito linear genérico ilustrado na Figura 50. Foram feitos 4 testes de laboratório para exemplificar o princípio da linearidade. É possível afirmar, portanto, que as medidas x, y e z na Tabela 1 são, respectivamente: A B C D E Figura 50: Simulado - Exercício 13 - Fonte: Isabela Oliveira Guimarães Tabela 1: Dados do Exercício 13 - Fonte: Isabela Oliveira Guimarães x = 18V, y = 3V, z = -2V x = 6V, y = 0,5V, z = -12V x = 24V, y = 3V, z = -6V x = 24V, y = 1V, z = -6V x = 22V, y = 3V, z = -8V Resposta incorreta Opa! A alternativa correta é a letra D. Confira o gabarito comentado! Gabarito Comentado Pelo princípio da linearidade, é possível observar que: A B C D E Portanto, aplicando essa relação aos testes de laboratório executados, tem-se: x = 24V, y = 1V, z = -6V Vo = Vs 1 2 3 Marcar para revisão A Figura 40 ilustra um circuito elétrico ligado em estrela. Com base nas equações de transformação, seu equivalente em triângulo tem como valores para , e , respectivamente: Figura 40: Simulado - Exercício 3 - Fonte: Isabela Oliveira Guimarães RA RB RC 30Ω, 60Ω, 30Ω 60Ω, 60Ω, 60Ω 30Ω, 30Ω, 30Ω 60Ω, 30Ω, 30Ω 60Ω, 60Ω, 30Ω Resposta incorreta Opa! A alternativa correta é a letra B. Confira o gabarito comentado! Gabarito Comentado Com base nas equações de transformação do circuito estrela para triângulo, tem-se: Observa-se, portanto, que o circuito é equilibrado e seu equivalente em triângulo poderia ser facilmente encontrado pela equação: RA = = = 60Ω R1R2+R2R3+R3R1 R1 20×20+20×20+20×20 20 RB = = = 60Ω R1R2+R2R3+R3R1 R2 20×20+20×20+20×20 20 RC = = = 60Ω R1R2+R2R3+R3R1 R3 20×20+20×20+20×20 20 RΔ = 3RY = 3 × 20 = 60Ω 4 Marcar para revisão O circuito ilustrado na Figura 49 apresenta arranjos de resistores que podem ser convertidos considerando as transformações estrela e triângulo. Com base nessas transformações para solução do circuito, a corrente que flui da fonte de tensão é de: Figura 49: Simulado - Exercício 12 - Fonte: Isabela Oliveira Guimarães Io A B C D E 997,4 mA 875,5 mA 342,6 mA 694,2 mA 537,8 mA Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado Considerando uma transformação de estrela para triângulo, tem-se: Simplificando o circuito encontrado: e A corrente que flui da fonte será, portanto: Rab = = = 35Ω R1R2+R2R3+R3R1 R1 20×40+40×10+10×20 40 Rac = = = 140Ω R1R2+R2R3+R3R1 R2 20×40+40×10+10×20 10 Rbc = = = 70Ω R1R2+R2R3+R3R1 R3 20×40+40×10+10×20 20 70Ω||70Ω = 35Ω 140Ω||160Ω = 42Ω Req = 35Ω||(35Ω + 42Ω) = 24, 06Ω Io = = 997, 4mA 24 Req 5 Marcar para revisão A B C D E O circuito ilustrado na Figura 41 está ligado em triângulo. Os valores de , e , referentes aos resistores de seu equivalente em estrela, são, respectivamente: Figura 41: Simulado - Exercício 4 - Fonte: Isabela Oliveira Guimarães R1 R2 R3 8Ω, 4Ω, 4Ω 4Ω, 4Ω, 8Ω 8Ω, 8Ω, 8Ω 4Ω, 4Ω, 4Ω 8Ω, 8Ω, 4Ω Resposta incorreta Opa! A alternativa correta é a letra C. Confira o gabarito comentado! Gabarito Comentado Com base nas equações de transformação do circuito triângulo para estrela, tem-se: R1 = = = 8Ω RBRC RA+RB+RC 24×24 24+24+24 A B C D E Observa-se, portanto, que o circuito é equilibrado e seu equivalente em triângulo poderia ser facilmente encontrado pela equação: R2 = = = 8Ω RARC RA+RB+RC 24×24 24+24+24 R3 = = = 8Ω RARB RA+RB+RC 24×24 24+24+24 RY = = = 8Ω RΔ 3 24 3 6 Marcar para revisão A tensão no circuito ilustrado na Figura 55, contendo 2 fontes de tensão, é de, aproximadamente: Figura 55: Simulado - Exercício 19 - Fonte: Isabela Oliveira Guimarães Vo 3,58 V 2,75 V 4,55 V 3,12 V 4,14 V Resposta incorreta A B Opa! A alternativa correta é a letra E. Confira o gabarito comentado! Gabarito Comentado Considerando que a tensão total é dada pela contribuição individual da fonte de tensão de 9V ( ) e da fonte de tensão de 3V ( ), tem-se: Para : Para : Portanto, a tensão total será: Vo V1 V2 V1 = + 9−V1 3 V1 9 V1 1 V1 = 2, 07V V2 + = V2 9 V2 3 3−V2 1 V2 = 2, 07 Vo Vo = V1 + V2 = 2, 07 + 2, 07 = 4, 14V 7 Marcar para revisão Com base nas equações de transformação entre circuitos equivalentes estrela e triângulo, a resistência equivalente entre os terminais A e B do circuito ilustrado na Figura 44 vale: Figura 44: Simulado - Exercício 7 - Fonte: Isabela Oliveira Guimarães 42,5 Ω 18,75 Ω C D E 25,5 Ω 36,25 Ω 12,35 Ω Resposta incorreta Opa! A alternativa correta é a letra D. Confira o gabarito comentado! Gabarito Comentado É possível perceber que no interior do circuito há um segmento de 3 resistores de , ligados em estrela, que podem ser convertidos para seu equivalente em triângulo. Como o segmento é equilibrado: Tem-se, portanto: 20Ω RΔ = 3RY = 3 × 20 = 60Ω Ra′b′ = 10 × 20 + 20 × 5 + 5 × = = 70Ω10 5 350 5 Rb′c′ = = 35Ω350 10 Ra′c′ = = 17, 5Ω 350 20 Rab = 25 + 17, 5||21 + 10, 5 = 36, 25Ω 8 Marcar para revisão No circuito ilustrado na Figura 43, os valores de e , quando , valem, respectivamente: vo io Vs = 1 A B C D E Figura 43: Simulado - Exercício 6 - Fonte: Isabela Oliveira Guimarães 1,0 V e 0,5 A 0,5 V e 1,0 A 1,5 V e 1,5 A 1,0 V e 1,5 A 0,5 V e 0,5 A Resposta incorreta Opa! A alternativa correta é a letra E. Confira o gabarito comentado! Gabarito Comentado Além do princípio da linearidade, o circuito pode ser simplificado transformando o segmento em estrela para seu equivalente em triângulo: , Independente de R, tem-se que: R||3R = = R 3R2 4R 3 4 R + R = R 3 4 3 4 3 2 vo = Vs 2 A B C Quando io = vo R Vs = 1 → vo = 0, 5V e io = 0, 5A 9 Marcar para revisão O circuito elétrico ilustrado na Figura 54 está ligado na conexão em ponte. A partir da conversão entre circuitos em estrela e triângulo, a resistência total vista pelos pontos e é de: Figura 54: Simulado - Exercício 17 - Fonte: Isabela Oliveira Guimarães a b 1, 45Ω 2, 36Ω 1, 67Ω D E 2, 89Ω 3, 54Ω Resposta incorreta Opa! A alternativa correta é a letra D. Confira o gabarito comentado! Gabarito Comentado Partindo da conversão triângulo (formada por uma das malhas) para estrela, tem-se: Após a conversão para o circuito em estrela, a resistência total será: R1 = = = 1, 5Ω RBRC RA+RB+RC 3×6 3+3+6 R2 = = = 1, 5Ω RARC RA+RB+RC 3×6 3+3+6 R3 = = = 0, 75Ω RARB RA+RB+RC 3×3 3+3+6 RT = 0, 75 + (4+1,5)(2+1,5) (4+1,5)+(2+1,5) RT = 0, 75 + 5,5×3,5 5,5+3,5 RT = 2, 89Ω 10 Marcar para revisão O circuito ilustrado na Figura 56 está ligado na conexão triângulo. A resistência total equivalente é dada por:RT A B C D E Figura 56: Simulado- Exercício 20 - Fonte: Isabela Oliveira Guimarães 6, 45Ω 10, 66Ω 9, 58Ω 15, 43Ω 5, 32Ω Resposta incorreta Opa! A alternativa correta é a letra B. Confira o gabarito comentado! Gabarito Comentado Como os resistores são iguais e, portanto, o circuito é equilibrado, a conversão para seu equivalente em estrela será: Após a transformação para o equivalente em estrela, tem- se dois circuitos em estrela (resistores de em paralelo RY = = = 4Ω RΔ 3 12 3 4Ω com os de ), e a resistência total, , será de:8Ω RT RT = 4[ ] = 10, 66Ω4×8 4+8
